2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

8
차량 정보
8장 목차
차량 제원 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
타이어 및 휠 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2
변속기/리어액슬/파워 스티어링 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-3
하이브리드 시스템 제원 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-3
차대번호(VIN) .....................................................................8-4
엔진번호 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-4
자기 인증 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-5

차량 정보
8-2
차량 제원엔진
타이어 및 휠
단위 : mm
＊1 CNG 차량의 엔진 오일은 “HMC CNG 전용오
일”을 반드시 사용하십시오.(HMC 승인 엔진
오일)
API CF-4급 이상, SAE 10W-40
- GS 정유 : KIXX CNG 10W-40 또는 KIXX CNG LL 10W-40 - SK㈜ : ZIC CNG HD 10W-40 또는 ZIC CNG HK 10W-40 - S-OIL : SU CNG BEST 10W-40 또는 SSU CNG BEST LL 10W-40 - SHELL : RIMULA 10W-40 또는
HD CNG PLUS 10W-40
＊ ( ) 는 옵션(선택) 적용시 치수입니다.
항 목치 수
초저상 표준버스
전장 10,995 10,995
전폭 2,490 2,490
전고 3,350 3,180
축간 거리 5,400 5,400
윤거전2,080(2,060) 2,010(2,030)
후1,855(1,835)1,860(1,865)
최저 지상고 160 235
타이어 사이즈 휠 사이즈
추천 공기압휠 너트 조임 토크
(kg•m)한국 타이어
kg/cm2kPa psi
275/70R22.5-16PR22.5 X 8.25전륜 9.2900131
59~68후륜 9.2900131
11R22-5-16PR22.5 X 8.25전륜 8.4830120
후륜 8.34 830 120
엔 진 형 식제 원
배기량 6,798cc
점화 순서 1-5-3-6-2-4
엔진 오일 규격API CF-4급 이상, SAE10W-40(CNG 전용 오일)＊1)
엔진오일팬 용량23ℓ(전체)
22.5ℓ(오일팬)
공회전 속도 600±50rpm
점화시기BTDC 8˚~29 ˚
연료탱크 용량
초저상 770ℓ(154ℓ X 5개)
표준버스 780ℓ

차량 정보
8-3
변속기/리어액슬/파워 스티어링
하이브리드 시스템 제원
구 분제 원
모 델 명오 일 규 격오 일 량
변속기T130S6 (전진6단 , 후진1단)GL-4 80W90 10ℓ
리어액슬
P110SSMobil Delvac synthetic Gear oil SAE75W-90 (Full Synthetic Oil)Option: ADDINOL Gear Oil GX 80W90 ML15ℓ
R170HS
R175HSAPI GL-5, SAE 80W/90 12.5ℓ
파워스티어링SPF-3총량 : 4.5ℓ(리저버 1.65ℓ 포함)
장 치 명제 원
구 분제 원
고전압 배터리
형식 리튬 폴리머(LiPB : Lithium Polymer Battery)
정격전압 360 V
정격용량 10.6 Ah(5.3 X 2병렬)
중량 130.6 kg
모터
형식 영구자석식 동기모터
최대출력 60 kW
최대토크 58.5 kgf.m
중량 146 kg
HEV 냉각수 용량 7ℓ(LLC-10)
팬구동용 오일 용량 11.5ℓ(PSF-3)

차량 정보
8-4

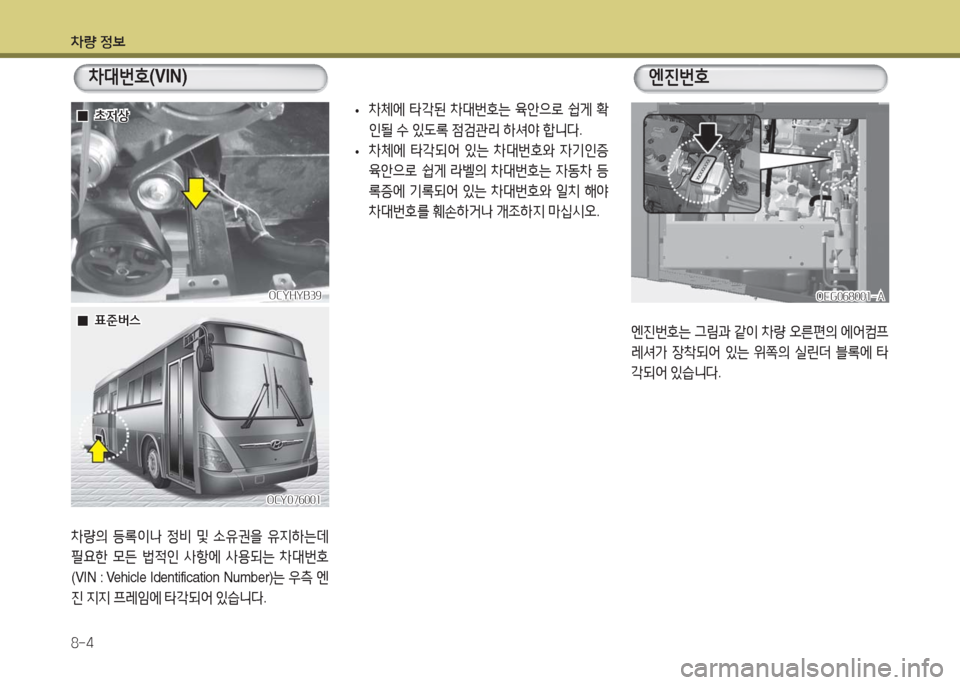

차량의 등록이나 정비 및 소유권을 유지하는데
필요한 모든 법적인 사항에 사용되는 차대번호
(VIN : Vehicle Identification Number)는 우측 엔
진 지지 프레임에 타각되어 있습니다.
•차체에 타각된 차대번호는 육안으로 쉽게 확
인될 수 있도록 점검관리 하셔야 합니다.
•차체에 타각되어 있는 차대번호와 자기인증
육안으로 쉽게 라벨의 차대번호는 자동차 등
록증에 기록되어 있는 차대번호와 일치 해야
차대번호를 훼손하거나 개조하지 마십시오.
OCYHYB39OCYHYB39
00초저상초저상
00표준버스표준버스
OCY076001OCY076001
차대번호(VIN)
엔진번호는 그림과 같이 차량 오른편의 에어컴프
레셔가 장착되어 있는 위쪽의 실린더 블록에 타
각되어 있습니다.
OEG068001-AOEG068001-A
엔진번호

차량 정보
8-5

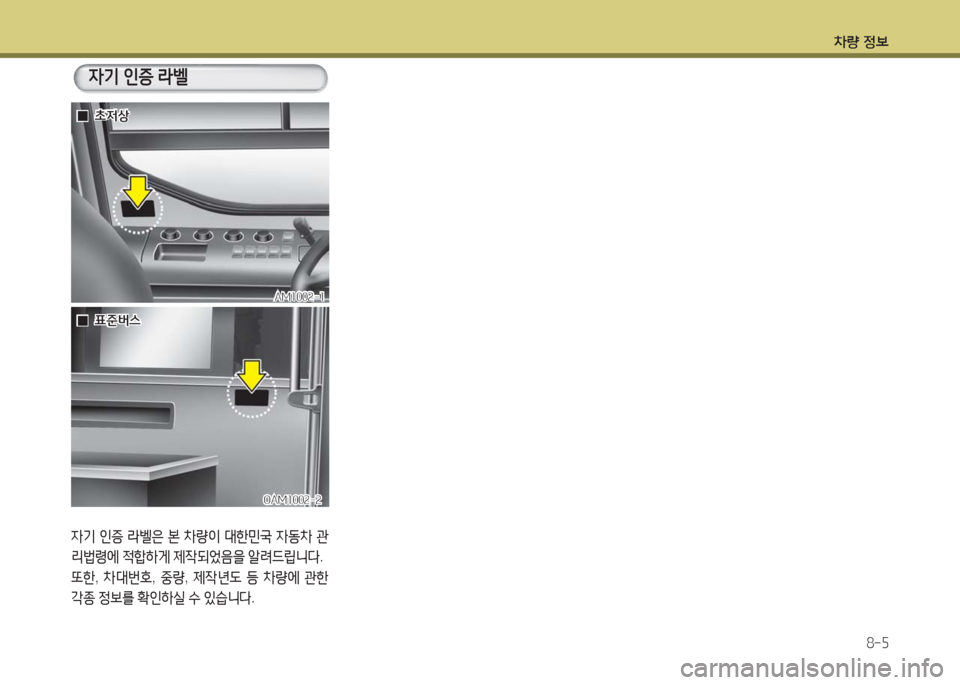

자기 인증 라벨은 본 차량이 대한민국 자동차 관
리법령에 적합하게 제작되었음을 알려드립니다.
또한, 차대번호, 중량, 제작년도 등 차량에 관한
각종 정보를 확인하실 수 있습니다.
자기 인증 라벨
AM1002-1AM1002-1
00초저상초저상
00표준버스표준버스
OAM1002-2OAM1002-2

색인
색인

색인
I-2
[ㄱ]
가속 페달 ......................................................................................5-8
각종 램프의 위치 ........................................................................7-55
견인 ............................................................................................6-17
견인 트럭으로 견인시 ..............................................................6-17
견인차가 아닌 일반차량으로의 견인시 .....................................6-17
와이어 각도 .............................................................................6-19
경고등 및 표시등 ........................................................................4-15
멀티디스플레이 표시창 ............................................................4-19
일반 경고등 및 표시등 .............................................................4-16
계기판 ........................................................................................4-12
냉각수 수온계 ..........................................................................4-14
속도계 .....................................................................................4-13
엔진 회전계 .............................................................................4-13
연료계 .....................................................................................4-13
고장이 나면 ..................................................................................6-2
배터리 방전시 점프 스타트 요령 .................................................6-3
엔진시동이 안걸릴 경우 .............................................................6-3
고장이 나면 ................................................................................6-20
건널목에서 시동이 꺼진 경우 ...................................................6-21
고장 자동차 정지표지판(비상 삼각대) ......................................6-21
노상에서 주행중 고장이 난 경우 ...............................................6-20
주행중 시동이 꺼진 경우 ..........................................................6-22
그리스 자동주유장치 ...................................................................7-42
금호산업 ..................................................................................7-42
링컨(LINCOLN) ......................................................................7-44
그리스 주유부분 .........................................................................7-40
그리스 윤활 .............................................................................7-40
기타 주의사항 .............................................................................2-20
[ㄴ]
내관도 ..........................................................................................1-6
냉각수 ........................................................................................7-18
냉각수 혼합 비율 .....................................................................7-18
라디에이터 청소 ......................................................................7-21
사용 냉각수 .............................................................................7-18
점검 및 보충방법 .....................................................................7-19
[ㄷ]
다기능 스위치 .............................................................................4-36
ASR 스위치 ............................................................................4-43
리타더 스위치 ..........................................................................4-38
방향지시등 스위치 ...................................................................4-36
배터리 릴레이 스위치 ..............................................................4-39
보조등 스위치 ..........................................................................4-41
브레이크 연동 스위치 ..............................................................4-43
실내등 스위치 ..........................................................................4-41
실외미러 열선 스위치 ..............................................................4-42

색인
I-3
안개등 스위치 ..........................................................................4-42
오디오 리모컨 스위치 ..............................................................4-44
와이퍼·와셔 스위치 ..................................................................4-37
운전석 히터 스위치 ..................................................................4-39
운전석등 스위치 ......................................................................4-42
원등(상향등) 스위치 ................................................................4-36
전자 전광판등 스위치 ..............................................................4-40
점등 스위치 .............................................................................4-36
패싱(PASSING) ......................................................................4-36
행선지등 스위치 ......................................................................4-41
도어 ..............................................................................................4-3
수동상태 ....................................................................................4-4
운전실 도어 ...............................................................................4-6
자동 상태 ...................................................................................4-3
디지털 시계 ................................................................................4-64
승객용 디지털 시계 ..................................................................4-64
운전자용 디지털 시계 ..............................................................4-64
[ㄹ]
리어 액슬 오일 교환 방법 ............................................................7-22
[ㅁ]
멀티 디스플레이 장치 ..................................................................4-23
멀티 디스플레이 표시부 ...........................................................4-24
장치설명 ..................................................................................4-23
조작방법 ..................................................................................4-23
미러 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10
[ㅂ]
배출가스 규제(CNG) ..................................................................7-58
배출가스 제어장치의 관리 및 정비 ...........................................7-59
에어 클리너 .............................................................................7-59
유해 배출가스 관리 ..................................................................7-58
촉매 변환 장치 .........................................................................7-59
배터리 ........................................................................................7-30
배터리 터미널부의 청소 ...........................................................7-30
변속기 ..........................................................................................5-9
AMT(자동화 수동) 변속기 ..........................................................5-9
변속기 오일 ................................................................................7-22
변속기 오일 교환 .....................................................................7-22
변속기/리어액슬/파워 스티어링 .....................................................8-3
보조 브레이크 연동 장치 .............................................................5-18
리타더 브레이크 ......................................................................5-18
보증수리 안내 .............................................................................2-17
브레이크 마찰재 수명증대를 위한 운전 요령 ................................5-23
디스크 브레이크 ......................................................................5-23
브레이크 점검 .............................................................................7-32
브레이크 밸브의 배기음 ...........................................................7-32
