2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

비상시 응급 조치
6-13
0타이어의 교환방법
▶타이어의 탈거
1. 안전을 위해 다음 준비를 실시하여 주십시오.
•교환할 타이어와 대각선 상의 타이어에
고임목을 받칩니다.
예 : 우측 후륜을 교환할 때는 좌측 전륜에
고임목을 받칩니다.
•잭을 확실하게 꼭 대어 주십시오.
2. 휠 커버가 있다면 제거 하십시오.
JJWOM213JJWOM213
※ 만일 펑크에 의해 노상에서 타이어를 교환할
때는 교통의 방해가 되지 않고 안전하게 작업
할 수 있는 평탄하고 지면이 단단한 곳을 선택
합니다.
또한 비상 경고등이나 고장표시판으로 뒷차에
주의를 주고 모든 사람은 차에서 내리게 하여
주십시오. 변속 레버는 후진 「R」으로 하십시오.
3. 잭을 들어올리기 전에 그림과 같이 대각선
순서로 휠 너트 렌치로 외측 휠 너트를 돌
려 약간만 풉니다.
※ 너트는 풀기만하고 탈거해서는 안됩니다.
4. 앞바퀴의 경우에는 프론트 액슬의 아랫면
에, 뒷바퀴의 경우에는 리어액슬의 스프링
시트 아랫면 또는 서포트 빔의 잭 플레이트
에 끼우고 액슬을 들어 올려주십시오.
OPY067020OPY067020
렌치핸들렌치핸들
휠 너트 렌치휠 너트 렌치

비상시 응급 조치
6-14
▶타이어의 장착
1. 휠 볼트, 너트의 나사부 및 디스크 휠의 장
착면을 청소하여 주십시오.
※ 오염되어 있는 너트를 풀어 냅니다. 나사부
가 손상되어 있는것, 디스크 휠에 변형이나
균열이 있는 것은 순정부품으로 교환하여
주십시오.
2. 휠 볼트가 디스크 휠 볼트 구멍의 중앙으로
되도록 타이어에 설치하고 덜컹거림이 없
는 정도로 휠 너트를 가체결 합니다. 너트
의 테이퍼면이 디스크 휠측입니다.
3. 잭의 밸브를 왼쪽으로 돌려 타이어를 서서
히 내려 놓습니다.
4. 휠 너트를 그림의 순서로 2~3회 나누어 규
정의 조임 토크로 조입니다.
휠 너트 조임 토크 : 59~68kgf.m
5. 잭이 미끄러지지 않도록 확실하게 잭을 받
쳐주시고, 잭이 확실하게 끼워졌는지 확인
하고 나서 잭을 올려주십시오.
OPY067026OPY067026
6. 타이어가 지면에서 약간 떨어질때까지 서
서히 잭업합니다.
7. 더블(후륜) 타이어를 탈거할 때는 너트를
풀어 외측 타이어를 탈거하고 나서 일단 내
려놓고 내측 타이어를 탈거합니다.
휠 너트 렌치는 휠 너트의 안까지 깊숙하게
걸어주십시오. 얕게 하면 벗겨져 위험합니다.
경 고

비상시 응급 조치
6-15
주 의
• 스틸 휠과 알루미늄 휠은 그 두께 차이로
인해 각각 전용 허브 스터드가 적용되므로
차량 출고시 장착되어 있던 종류의 스틸 또
는 알루미늄 휠을 다른 종류의 휠로 교환하
면 파손 될 우려가 있습니다.
• 타이어 교환 시 휠 너트의 조임 토크는 규
정의 조임 토크로 확실하게 조여 주십시오.
또 필요 이상의 토크로 조이지 않도록 주의
하십시오.
• 체결 토크 미달 시 휠 너트 풀림, 토크 과다
시 허브 스터드 파손이 우려됩니다.
0휠 너트의 재조임
정기적으로 휠 너트의 재조임을 실시해 주십시오.

5. 더블 타이어는 내측 타이어를 장착하고 나
서 다시 한번 잭을 들어 올려 외측 타이어
를 장착합니다.
※ 내측 타이어와 외측 타이어의 에어 밸브위
치가 어긋나게 해 주십시오.
주 의
오염되어 있는 너트를 풀어 냅니다. 나사부가
손상되어 있는것, 디스크 휠에 변형이나 균열이
있는 것은 순정부품으로 교환하여 주십시오.

비상시 응급 조치
6-16
타이어를 감아 올린후 반드시 고정핸들을 이용하
여 타이어를 고정 하십시오.
※ 타이어가 약간 올라간 후 행거가 확실하게 디
스크 휠의 구멍에 들어가 체인이 꼬여 있는지
확인하면서 감아 올립니다.
타이어를 감아 올린후 다시 손으로 힘껏(약 30㎏
의 힘)조여 레버가 왼쪽으로 돌아가지 않도록 합
니다. 타이어가 단단히 고정되어 있는가를 확인
하여 주십시오.
※ 스페어 타이어의 점검관리는 잊어버리는 수가
많습니다. 공기압, 외상에 주의하여 주십시오.※ 초저상 버스는 스페어 타이어가 차량에 장착되어 있지 않고, 별도로 제공하고 있습니다. 응급상황에 대비해서
적당한 위치에 보관 하십시오.
0스페어 타이어
로크 핸들을 풀어낸 후 렌치 핸들을 스페어 타이
어 캐리어의 구멍에 끼우고 렌치 핸들을 왼쪽으
로 돌리면 타이어를 내릴 수가 있습니다.
장착할 때는 디스크 휠의 측을 위로 하여 놓고
리프팅 플레이트를 디스크 휠에 확실하게 넣어
렌치 핸들을 오른쪽으로 돌려 감아 올릴 수가 있
습니다.
OCY048015OCY048015
00표준버스표준버스 주 의
스페어 타이어가 흔들리는 상태로 주행을 하
면 떨어질 수가 있습니다. 단단히 고정할 수
없는 경우는 자사 직영 서비스센터 또는 블루
핸즈에서 점검을 받아 주십시오.

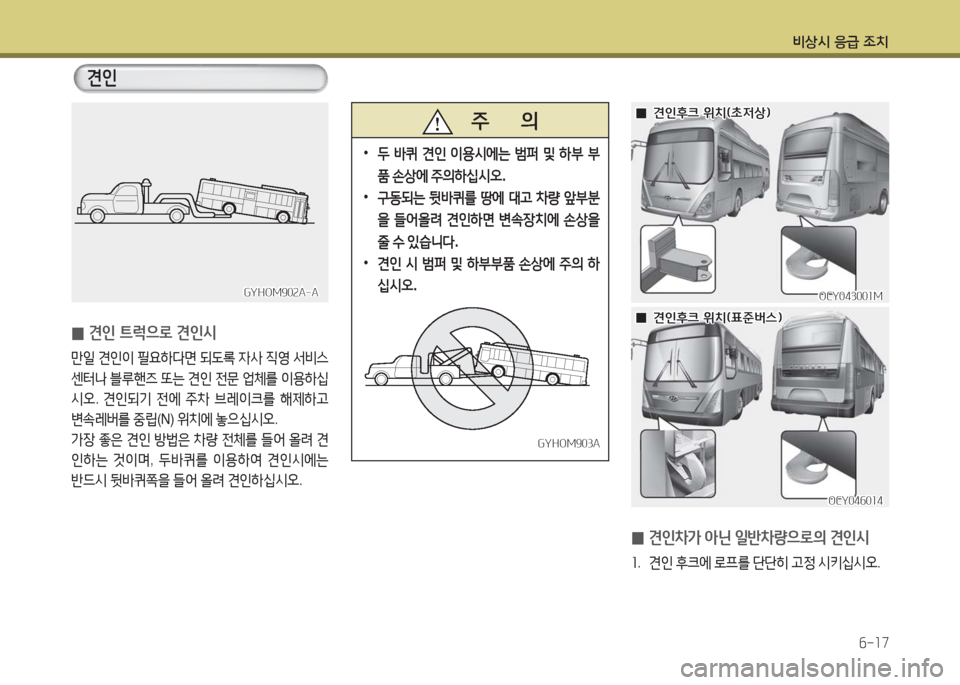

비상시 응급 조치
6-17
OCY043001MOCY043001M
00견인후크 위치(초저상)견인후크 위치(초저상)
OCY046014OCY046014
00견인후크 위치(표준버스)견인후크 위치(표준버스)
0 견인차가 아닌 일반차량으로의 견인시
1. 견인 후크에 로프를 단단히 고정 시키십시오.
0견인 트럭으로 견인시
만일 견인이 필요하다면 되도록 자사 직영 서비스
센터나 블루핸즈 또는 견인 전문 업체를 이용하십
시오. 견인되기 전에 주차 브레이크를 해제하고
변속레버를 중립(N) 위치에 놓으십시오.
가장 좋은 견인 방법은 차량 전체를 들어 올려 견
인하는 것이며, 두바퀴를 이용하여 견인시에는
반드시 뒷바퀴쪽을 들어 올려 견인하십시오.
GYHOM902A-AGYHOM902A-A
GYHOM903AGYHOM903A
견인
주 의
•두 바퀴 견인 이용시에는 범퍼 및 하부 부
품 손상에 주의하십시오.
•구동되는 뒷바퀴를 땅에 대고 차량 앞부분
을 들어올려 견인하면 변속장치에 손상을
줄 수 있습니다.
•견인 시 범퍼 및 하부부품 손상에 주의 하
십시오.

비상시 응급 조치
6-18
2. 로프는 5m 이내로 하고 중앙에 흰천 (약 30cm
넓이)을 묶어 식별이 가능하도록 하십시오.
3. 수동 변속기 : 변속 레버를 중립(N) 위치에 놓
으십시오.
자동변속기 : 프로펠러 샤프트와 리어액슬 연
결부를 분리하십시오.
4. 조향 핸들이 잠기지 않도록 키를 「ACC」 위치
에 놓으십시오.
5. 주차 브레이크를 해제 하십시오.
6. 견인중에는 로프가 느슨해지지 않도록 하고,
강한 충격이나 횡방향으로의 힘이 가해지지
않도록 주의 하십시오.
7. 견인시 운전자 상호간에 연락을 하면서 조향
핸들을 잡고 견인차량과 같은 방향으로 조향
을 하십시오.
CYHOM126ACYHOM126A
한변이 30cm이상인 흰천한변이 30cm이상인 흰천
5m이내5m이내
25m이내25m이내
견인시는 최고속도견인시는 최고속도30km/h 이내30km/h 이내서로 신호를!서로 신호를!
견인 후크는 일시적인 짧은 거리의 견인 및
구난 시 사용하고자 하는 것으로 상시 견인
의 목적은 없습니다.
용도 이외로 사용할 경우 사고의 우려가 있
습니다.
경 고
주 의
•차량 다른 부위에 연결하여 견인 할 경우
차체 손상 및 변형의 우려가 있으므로 반드
시 견인 후크에 연결 하십시오.
•초저상 차량은 앞쪽 견인 후크는 프런트 센
터 범퍼를 탈거해야 됩니다.

비상시 응급 조치
6-19
OPY067021OPY067021
0와이어 각도
견인 후크의 와이어 각도는 그림 범위내로 사용
하여 주십시오.
또 급격한 힘이 걸리는 방법(예를 들면 홈에 빠진
차를 견인하는 것등)으로 하면 후크가 파손될 수
가 있습니다.
고장차는 엔진의 시동을 걸어 놓아 주십시오. 시
동이 꺼져 있으면 브레이크가 작동되지 않게 되
고, 또 조향 핸들은 무겁게 됩니다.
주 의
•바퀴가 도랑 등에 빠진 경우 무리하게 견인
하지 마십시오.
•견인하는 차량보다 견인되는 차량이 무거
운 차량의 견인은 피하십시오.
•브레이크 제동 성능이 평소보다 나빠지므
로 제동시에는 브레이크 페달을 평소보다
힘껏 밟으십시오.
•파워스티어링 장착 차량은 파워스티어링
장치가 작동되지 않게 되어 조향 핸들 조작
이 매우 무거워지므로 평소보다 조향 핸들
을 강하게 조작하십시오.
•긴 경사길을 내려올 때는 브레이크가 과열
되어 제동 성능이 떨어질 우려가 있으므로
자주 차량을 정지시켜 브레이크를 식히십
시오.
주 의
•고장차의 엔진 시동이 걸리지 않는 경우는
견인 전용차로 견인해주십시오.
•기어 변속 레버를 중립 위치로 합니다.
•시동 스위치를 「ACC」 또는 「ON」으로 합니다.
•견인되는 속도는 30km/h이하로 합니다.
•엔진의 시동이 꺼져 있으면 브레이크의 기
능이 나쁘게 됩니다. 가능한 한 엔진의 시동
을 걸어 두십시오.
•변속기나 차동기의 고장인 경우는 견인차
로 뒷 바퀴를 매달아 견인해 주십시오.
•자동차 중량보다 무거운 고장차나 도랑에
빠진 차를 견인하거나, 경사 견인은 로프가
끊어지거나 후크가 파손될 수 있으므로 절
대로 삼가해 주십시오.
•고속도로에서 차량 견인은 금지되어 있으
니 견인 전용차로 견인해 주십시오.

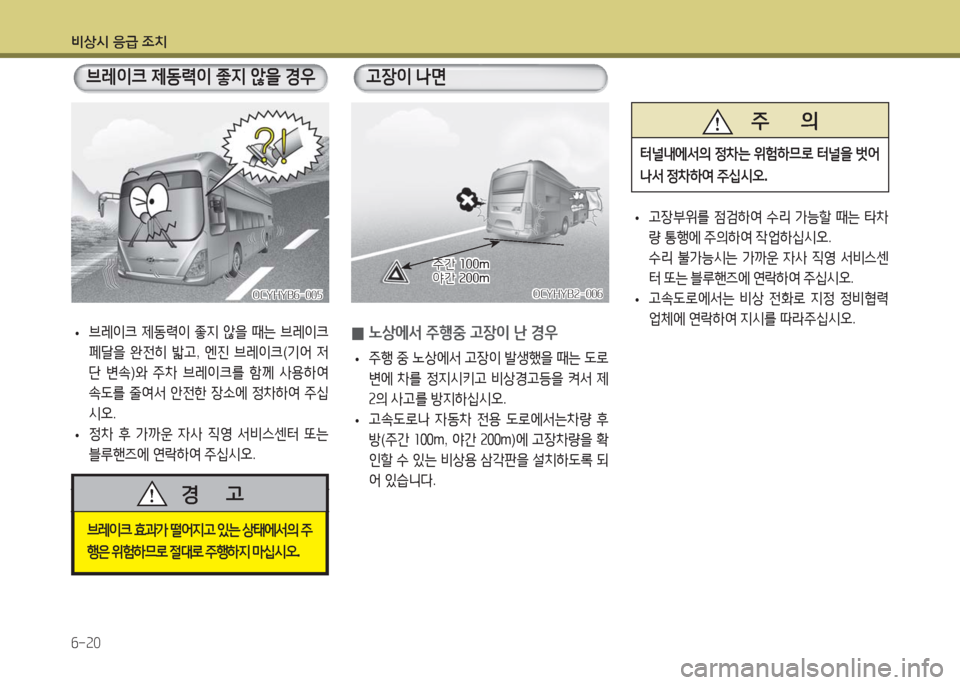

비상시 응급 조치
6-20
OCYHYB6-005OCYHYB6-005
•브레이크 제동력이 좋지 않을 때는 브레이크
페달을 완전히 밟고, 엔진 브레이크(기어 저
단 변속)와 주차 브레이크를 함께 사용하여
속도를 줄여서 안전한 장소에 정차하여 주십
시오.
•정차 후 가까운 자사 직영 서비스센터 또는
블루핸즈에 연락하여 주십시오.
브레이크 제동력이 좋지 않을 경우
0노상에서 주행중 고장이 난 경우
•주행 중 노상에서 고장이 발생했을 때는 도로
변에 차를 정지시키고 비상경고등을 켜서 제
2의 사고를 방지하십시오.
•고속도로나 자동차 전용 도로에서는차량 후
방(주간 100m, 야간 200m)에 고장차량을 확
인할 수 있는 비상용 삼각판을 설치하도록 되
어 있습니다.
•고장부위를 점검하여 수리 가능할 때는 타차
량 통행에 주의하여 작업하십시오.
수리 불가능시는 가까운 자사 직영 서비스센
터 또는 블루핸즈에 연락하여 주십시오.
•고속도로에서는 비상 전화로 지정 정비협력
업체에 연락하여 지시를 따라주십시오.
고장이 나면
OCYHYB2-006OCYHYB2-006
주간 100m주간 100m야간 200m야간 200m
브레이크 효과가 떨어지고 있는 상태에서의 주
행은 위험하므로 절대로 주행하지 마십시오.
경 고
주 의
터널내에서의 정차는 위험하므로 터널을 벗어
나서 정차하여 주십시오.
