2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

정기 점검
7-5

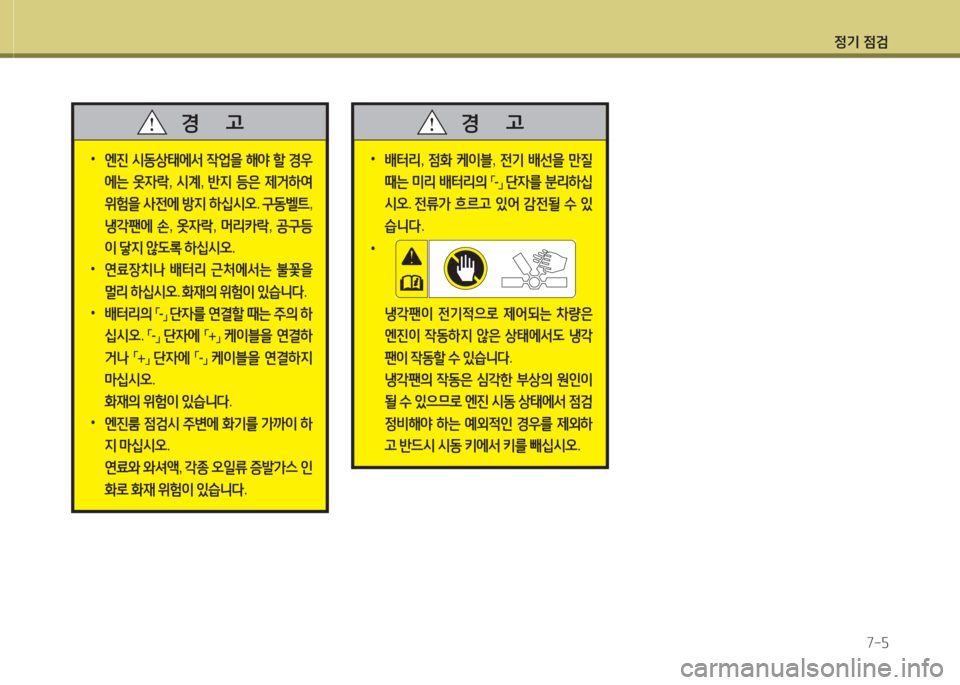

•배터리, 점화 케이블, 전기 배선을 만질
때는 미리 배터리의 「-」 단자를 분리하십
시오. 전류가 흐르고 있어 감전될 수 있
습니다.
•
냉각팬이 전기적으로 제어되는 차량은
엔진이 작동하지 않은 상태에서도 냉각
팬이 작동할 수 있습니다.
냉각팬의 작동은 심각한 부상의 원인이
될 수 있으므로 엔진 시동 상태에서 점검
정비해야 하는 예외적인 경우를 제외하
고 반드시 시동 키에서 키를 빼십시오.
경 고
•엔진 시동상태에서 작업을 해야 할 경우
에는 옷자락, 시계, 반지 등은 제거하여
위험을 사전에 방지 하십시오. 구동벨트,
냉각팬에 손, 옷자락, 머리카락, 공구등
이 닿지 않도록 하십시오.
•연료장치나 배터리 근처에서는 불꽃을
멀리 하십시오. 화재의 위험이 있습니다.
•배터리의 「-」 단자를 연결할 때는 주의 하
십시오. 「-」 단자에 「+」 케이블을 연결하
거나 「+」 단자에 「-」 케이블을 연결하지
마십시오.
화재의 위험이 있습니다.
•엔진룸 점검시 주변에 화기를 가까이 하
지 마십시오.
연료와 와셔액, 각종 오일류 증발가스 인
화로 화재 위험이 있습니다.
경 고

정기 점검
7-6

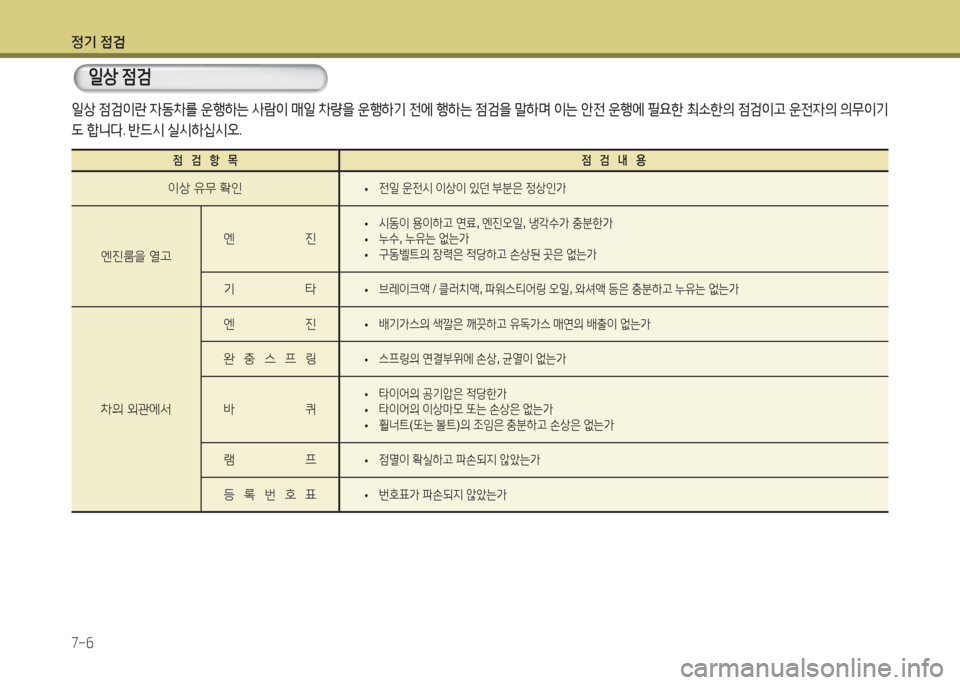

일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이기
도 합니다. 반드시 실시하십시오.
점 검 항 목 점 검 내 용
이상 유무 확인 •전일 운전시 이상이 있던 부분은 정상인가
엔진룸을 열고
엔 진 •시동이 용이하고 연료, 엔진오일, 냉각수가 충분한가
•누수, 누유는 없는가
•구동벨트의 장력은 적당하고 손상된 곳은 없는가
기 타 •브레이크액 / 클러치액, 파워스티어링 오일, 와셔액 등은 충분하고 누유는 없는가
차의 외관에서
엔 진 •배기가스의 색깔은 깨끗하고 유독가스 매연의 배출이 없는가
완 충 스 프 링 •스프링의 연결부위에 손상, 균열이 없는가
바 퀴 •타이어의 공기압은 적당한가
•타이어의 이상마모 또는 손상은 없는가
•휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프 •점멸이 확실하고 파손되지 않았는가
등 록 번 호 표 •번호표가 파손되지 않았는가

일상 점검

정기 점검
7-7

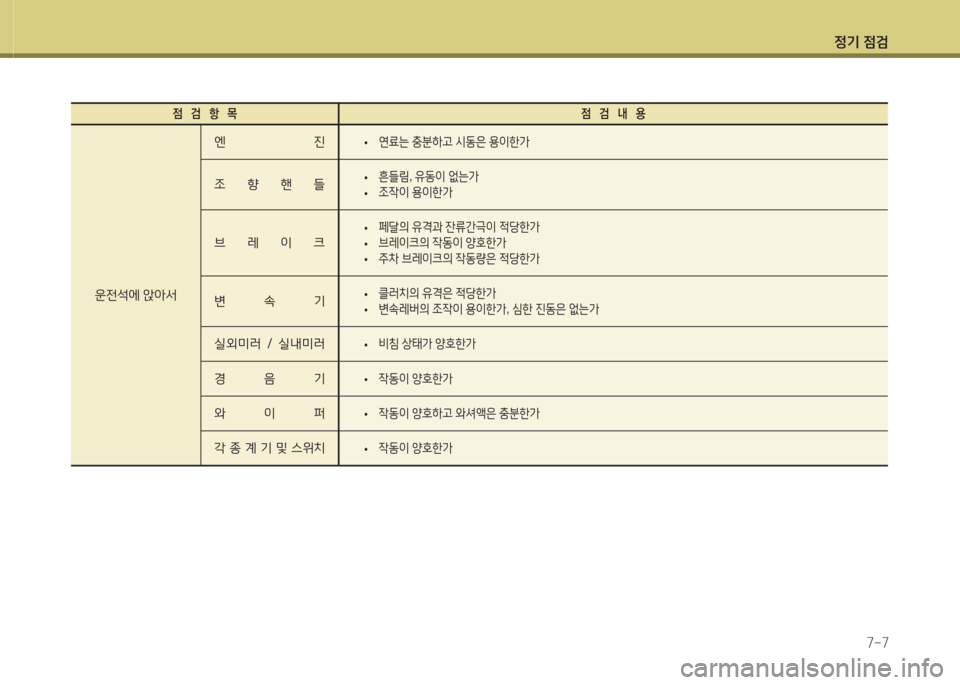

점 검 항 목 점 검 내 용
운전석에 앉아서
엔 진 •연료는 충분하고 시동은 용이한가
조 향 핸 들 •흔들림, 유동이 없는가
•조작이 용이한가
브 레 이 크 •페달의 유격과 잔류간극이 적당한가
•브레이크의 작동이 양호한가
•주차 브레이크의 작동량은 적당한가
변 속 기 •클러치의 유격은 적당한가
•변속레버의 조작이 용이한가, 심한 진동은 없는가
실외미러 / 실내미러 •비침 상태가 양호한가
경 음 기 •작동이 양호한가
와 이 퍼 •작동이 양호하고 와셔액은 충분한가
각 종 계 기 및 스위치 •작동이 양호한가

정기 점검
7-8
정기 점검

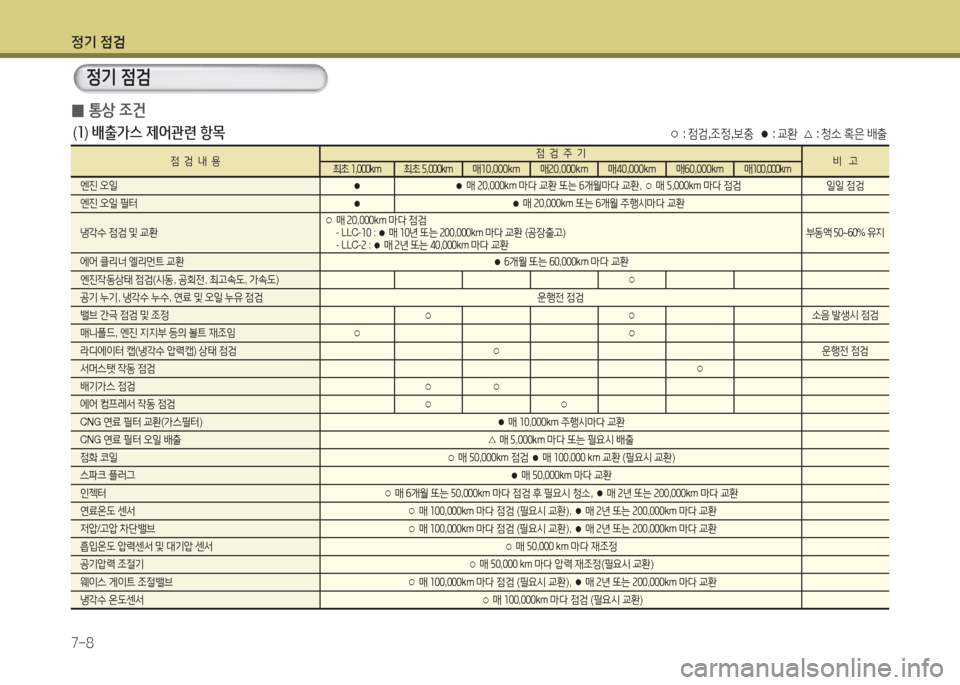

(1) 배출가스 제어관련 항목
0통상 조건
○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출
점 검 내 용점 검 주 기비 고최초 1,000km최초 5,000km매10,000km매20,000km매40,000km매60,000km매100,000km
엔진 오일 ●● 매 20,000km 마다 교환 또는 6개월마다 교환, ○ 매 5,000km 마다 점검 일일 점검
엔진 오일 필터●● 매 20,000km 또는 6개월 주행시마다 교환
냉각수 점검 및 교환 ○ 매 20,000km 마다 점검 - LLC-10 : ● 매 10년 또는 200,000km 마다 교환 (공장출고) - LLC-2 : ● 매 2년 또는 40,000km 마다 교환 부동액 50~60% 유지
에어 클리너 엘리먼트 교환● 6개월 또는 60,000km 마다 교환
엔진작동상태 점검(시동, 공회전, 최고속도, 가속도)○
공기 누기, 냉각수 누수, 연료 및 오일 누유 점검 운행전 점검
밸브 간극 점검 및 조정 ○○소음 발생시 점검
매니폴드, 엔진 지지부 등의 볼트 재조임 ○○
라디에이터 캡(냉각수 압력캡) 상태 점검○운행전 점검
서머스탯 작동 점검○
배기가스 점검○○
에어 컴프레서 작동 점검○○
CNG 연료 필터 교환(가스필터)● 매 10,000km 주행시마다 교환
CNG 연료 필터 오일 배출△ 매 5,000km 마다 또는 필요시 배출
점화 코일 ○ 매 50,000km 점검 ● 매 100,000 km 교환 (필요시 교환)
스파크 플러그● 매 50,000km 마다 교환
인젝터 ○ 매 6개월 또는 50,000km 마다 점검 후 필요시 청소, ● 매 2년 또는 200,000km 마다 교환
연료온도 센서 ○ 매 100,000km 마다 점검 (필요시 교환), ● 매 2년 또는 200,000km 마다 교환
저압/고압 차단밸브 ○ 매 100,000km 마다 점검 (필요시 교환), ● 매 2년 또는 200,000km 마다 교환
흡입온도 압력센서 및 대기압 센서○ 매 50,000 km 마다 재조정
공기압력 조절기○ 매 50,000 km 마다 압력 재조정(필요시 교환)
웨이스 게이트 조절밸브 ○ 매 100,000km 마다 점검 (필요시 교환), ● 매 2년 또는 200,000km 마다 교환
냉각수 온도센서 ○ 매 100,000km 마다 점검 (필요시 교환)

정기 점검
7-9
※ 시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.

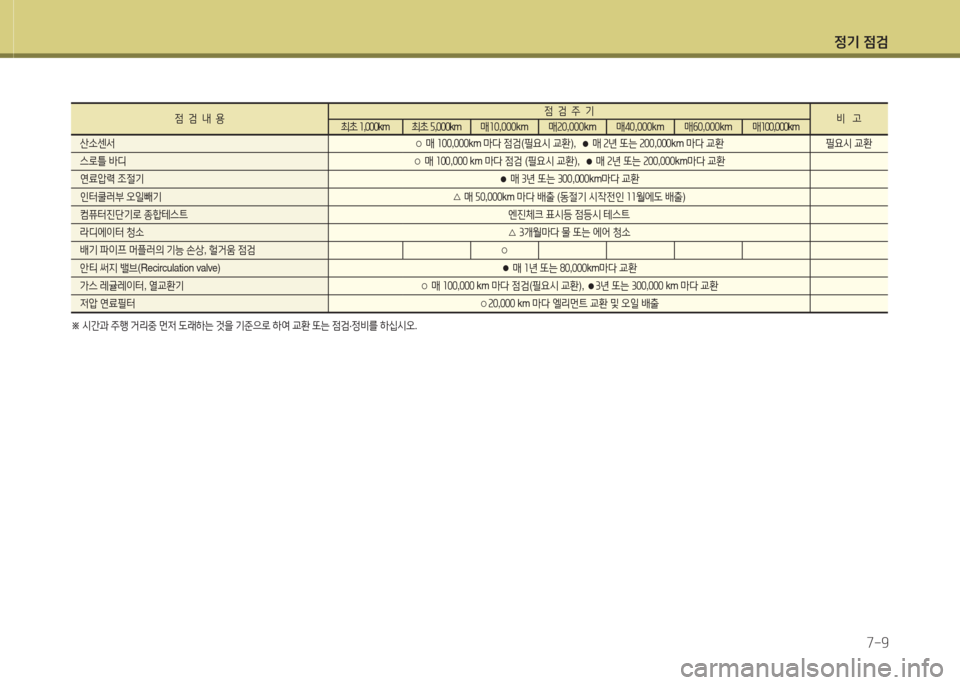

점 검 내 용점 검 주 기비 고최초 1,000km최초 5,000km매10,000km매20,000km매40,000km매60,000km매100,000km
산소센서 ○ 매 100,000km 마다 점검(필요시 교환), ● 매 2년 또는 200,000km 마다 교환 필요시 교환
스로틀 바디○ 매 100,000 km 마다 점검 (필요시 교환), ● 매 2년 또는 200,000km마다 교환
연료압력 조절기● 매 3년 또는 300,000km마다 교환
인터쿨러부 오일빼기△ 매 50,000km 마다 배출 (동절기 시작전인 11월에도 배출)
컴퓨터진단기로 종합테스트엔진체크 표시등 점등시 테스트
라디에이터 청소△ 3개월마다 물 또는 에어 청소
배기 파이프 머플러의 기능 손상, 헐거움 점검○
안티 써지 밸브(Recirculation valve)● 매 1년 또는 80,000km마다 교환
가스 레귤레이터, 열교환기○ 매 100,000 km 마다 점검(필요시 교환), ●3년 또는 300,000 km 마다 교환
저압 연료필터○20,000 km 마다 엘리먼트 교환 및 오일 배출

정기 점검
7-10

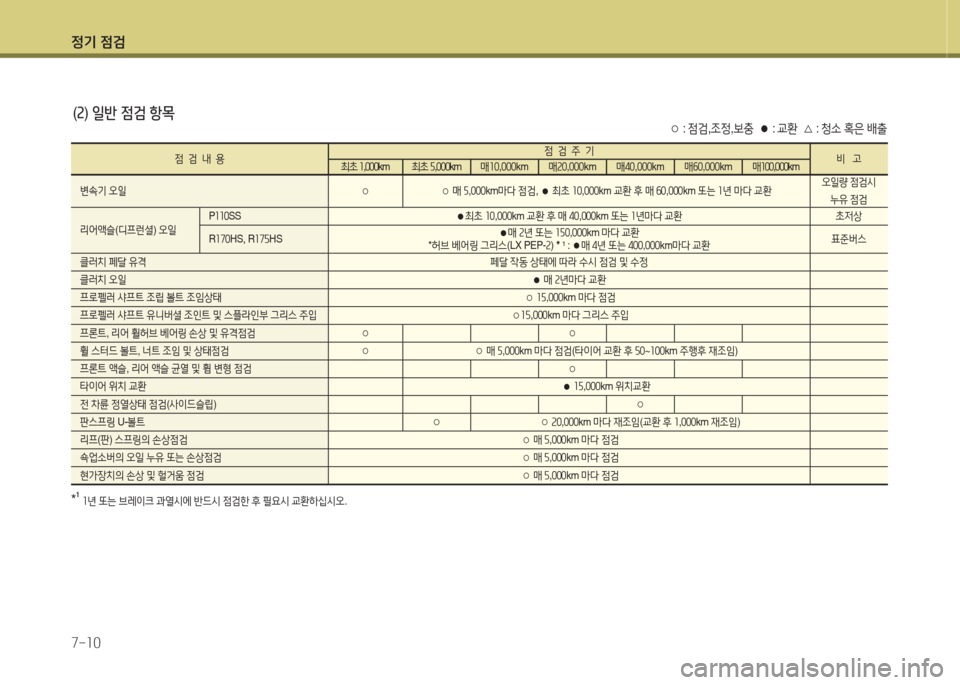

○ : 점검,조정,보충 ● : 교환 △ : 청소 혹은 배출(2) 일반 점검 항목
*¹ 1년 또는 브레이크 과열시에 반드시 점검한 후 필요시 교환하십시오.
점 검 내 용점 검 주 기비 고최초 1,000km최초 5,000km매10,000km매20,000km매40,000km매60,000km매100,000km
변속기 오일 ○○ 매 5,000km마다 점검, ● 최초 10,000km 교환 후 매 60,000km 또는 1년 마다 교환오일량 점검시
누유 점검
리어액슬(디프런셜) 오일P110SS●최초 10,000km 교환 후 매 40,000km 또는 1년마다 교환 초저상
R170HS, R175HS●매 2년 또는 150,000km 마다 교환*허브 베어링 그리스(LX PEP-2)＊¹ : ●매 4년 또는 400,000km마다 교환표준버스
클러치 페달 유격페달 작동 상태에 따라 수시 점검 및 수정
클러치 오일● 매 2년마다 교환
프로펠러 샤프트 조립 볼트 조임상태 ○ 15,000km 마다 점검
프로펠러 샤프트 유니버셜 조인트 및 스플라인부 그리스 주입 ○15,000km 마다 그리스 주입
프론트, 리어 휠허브 베어링 손상 및 유격점검 ○○
휠 스터드 볼트, 너트 조임 및 상태점검○○ 매 5,000km 마다 점검(타이어 교환 후 50~100km 주행후 재조임)
프론트 액슬, 리어 액슬 균열 및 휨 변형 점검○
타이어 위치 교환● 15,000km 위치교환
전 차륜 정열상태 점검(사이드슬립) ○
판스프링 U-볼트 ○○ 20,000km 마다 재조임(교환 후 1,000km 재조임)
리프(판) 스프링의 손상점검 ○ 매 5,000km 마다 점검
쇽업소버의 오일 누유 또는 손상점검 ○ 매 5,000km 마다 점검
현가장치의 손상 및 헐거움 점검 ○ 매 5,000km 마다 점검

정기 점검
7-11

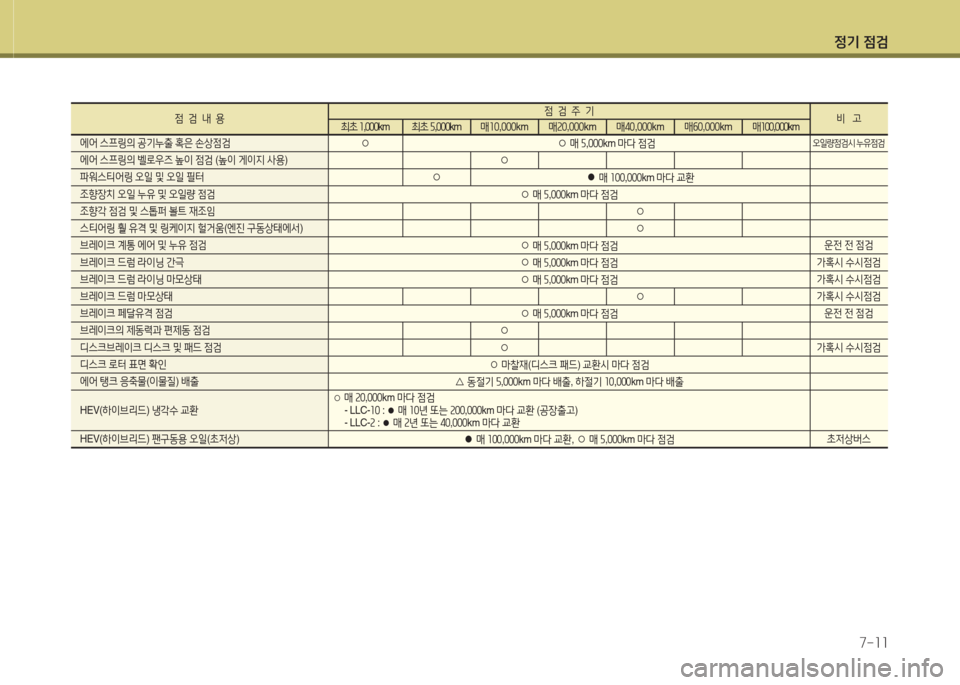

점 검 내 용점 검 주 기비 고최초 1,000km최초 5,000km매10,000km매20,000km매40,000km매60,000km매100,000km
에어 스프링의 공기누출 혹은 손상점검○○ 매 5,000km 마다 점검오일량점검시 누유점검
에어 스프링의 벨로우즈 높이 점검 (높이 게이지 사용)○
파워스티어링 오일 및 오일 필터 ○● 매 100,000km 마다 교환
조향장치 오일 누유 및 오일량 점검 ○ 매 5,000km 마다 점검
조향각 점검 및 스톱퍼 볼트 재조임○
스티어링 훨 유격 및 링케이지 헐거움(엔진 구동상태에서)○
브레이크 계통 에어 및 누유 점검 ○ 매 5,000km 마다 점검운전 전 점검
브레이크 드럼 라이닝 간극○ 매 5,000km 마다 점검가혹시 수시점검
브레이크 드럼 라이닝 마모상태 ○ 매 5,000km 마다 점검가혹시 수시점검
브레이크 드럼 마모상태○가혹시 수시점검
브레이크 페달유격 점검○ 매 5,000km 마다 점검운전 전 점검
브레이크의 제동력과 편제동 점검○
디스크브레이크 디스크 및 패드 점검○가혹시 수시점검
디스크 로터 표면 확인○ 마찰재(디스크 패드) 교환시 마다 점검
에어 탱크 응축물(이물질) 배출△ 동절기 5,000km 마다 배출, 하절기 10,000km 마다 배출
HEV(하이브리드) 냉각수 교환○ 매 20,000km 마다 점검 - LLC-10 : ● 매 10년 또는 200,000km 마다 교환 (공장출고) - LLC-2 : ● 매 2년 또는 40,000km 마다 교환
HEV(하이브리드) 팬구동용 오일(초저상)● 매 100,000km 마다 교환, ○ 매 5,000km 마다 점검초저상버스

정기 점검
7-12
※ 시간과 주행 거리중 먼저 도래하는 것을 기준으로 하여 교환 또는 점검·정비를 하십시오.

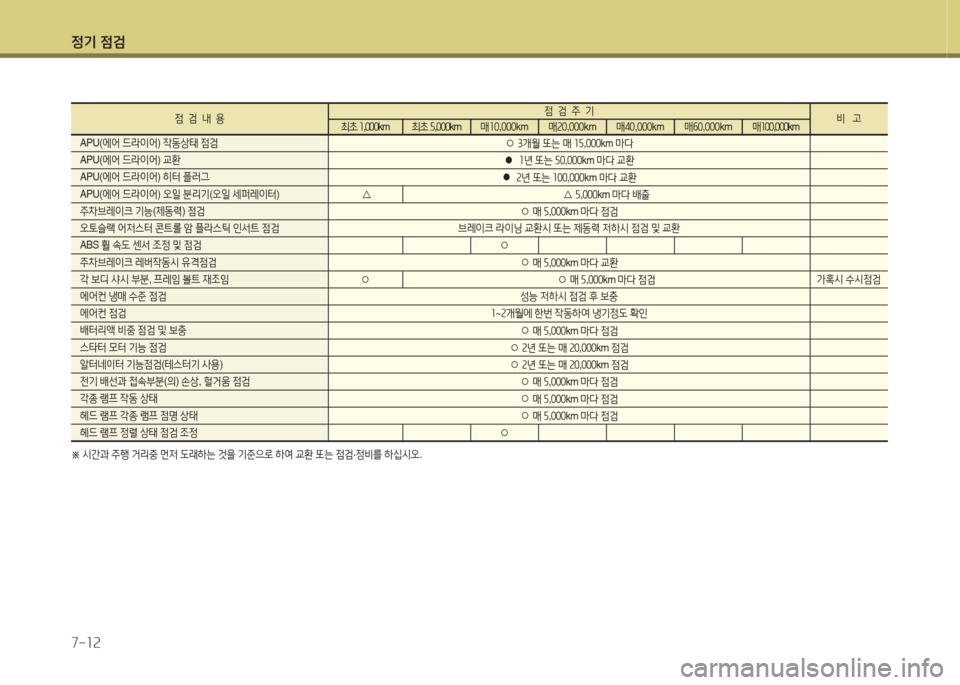

점 검 내 용점 검 주 기비 고최초 1,000km최초 5,000km매10,000km매20,000km매40,000km매60,000km매100,000km
APU(에어 드라이어) 작동상태 점검○ 3개월 또는 매 15,000km 마다
APU(에어 드라이어) 교환● 1년 또는 50,000km 마다 교환
APU(에어 드라이어) 히터 플러그● 2년 또는 100,000km 마다 교환
APU(에어 드라이어) 오일 분리기(오일 세퍼레이터) △△ 5,000km 마다 배출
주차브레이크 기능(제동력) 점검○ 매 5,000km 마다 점검
오토슬랙 어저스터 콘트롤 암 플라스틱 인서트 점검 브레이크 라이닝 교환시 또는 제동력 저하시 점검 및 교환
ABS 휠 속도 센서 조정 및 점검○
주차브레이크 레버작동시 유격점검○ 매 5,000km 마다 교환
각 보디 샤시 부분, 프레임 볼트 재조임○○ 매 5,000km 마다 점검가혹시 수시점검
에어컨 냉매 수준 점검성능 저하시 점검 후 보충
에어컨 점검1~2개월에 한번 작동하여 냉기정도 확인
배터리액 비중 점검 및 보충○ 매 5,000km 마다 점검
스타터 모터 기능 점검○ 2년 또는 매 20,000km 점검
알터네이터 기능점검(테스터기 사용)○ 2년 또는 매 20,000km 점검
전기 배선과 접속부분(의) 손상, 헐거움 점검○ 매 5,000km 마다 점검
각종 램프 작동 상태○ 매 5,000km 마다 점검
헤드 램프 각종 램프 점명 상태○ 매 5,000km 마다 점검
헤드 램프 정렬 상태 점검 조정○
