2016 Hyundai Blue City 블루시티 - 사용 설명서 (in Korean)

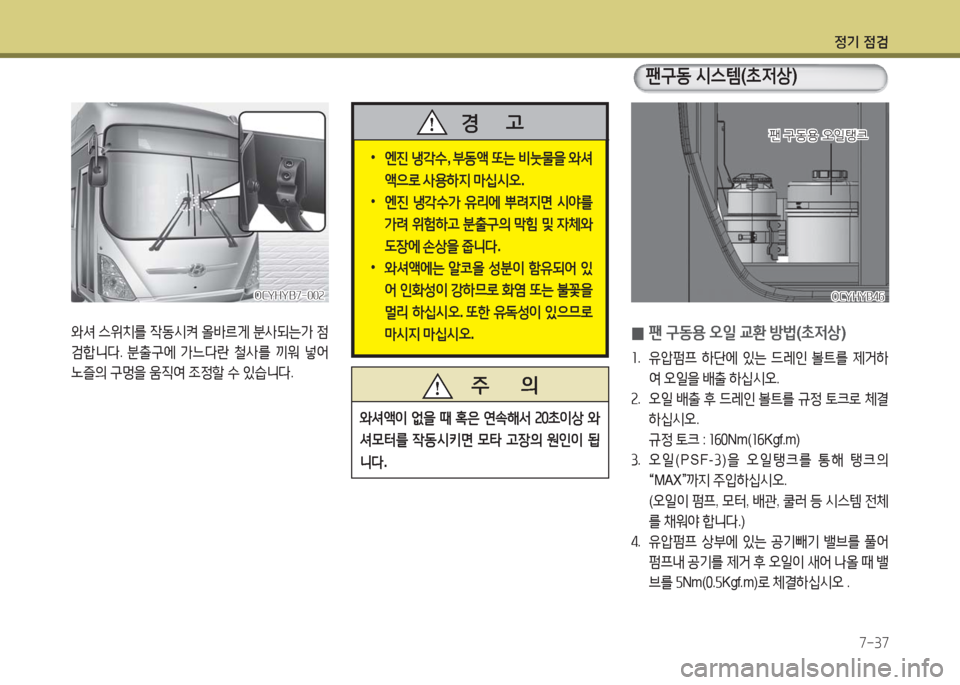

정기 점검
7-37
0팬 구동용 오일 교환 방법(초저상)
1. 유압펌프 하단에 있는 드레인 볼트를 제거하
여 오일을 배출 하십시오.
2. 오일 배출 후 드레인 볼트를 규정 토크로 체결
하십시오.
규정 토크 : 160Nm(16Kgf.m)
3. 오일(PSF-3)을 오일탱크를 통해 탱크의
“MAX”까지 주입하십시오.
(오일이 펌프, 모터, 배관, 쿨러 등 시스템 전체
를 채워야 합니다.)
4. 유압펌프 상부에 있는 공기빼기 밸브를 풀어
펌프내 공기를 제거 후 오일이 새어 나올 때 밸
브를 5Nm(0.5Kgf.m)로 체결하십시오 .
팬구동 시스템(초저상)
와셔 스위치를 작동시켜 올바르게 분사되는가 점
검합니다. 분출구에 가느다란 철사를 끼워 넣어
노즐의 구멍을 움직여 조정할 수 있습니다.
OCYHYB7-002OCYHYB7-002OCYHYB46OCYHYB46
팬 구동용 오일탱크팬 구동용 오일탱크
•엔진 냉각수, 부동액 또는 비눗물을 와셔
액으로 사용하지 마십시오.
•엔진 냉각수가 유리에 뿌려지면 시야를
가려 위험하고 분출구의 막힘 및 자체와
도장에 손상을 줍니다.
•와셔액에는 알코올 성분이 함유되어 있
어 인화성이 강하므로 화염 또는 불꽃을
멀리 하십시오. 또한 유독성이 있으므로
마시지 마십시오.
경 고
주 의
와셔액이 없을 때 혹은 연속해서 20초이상 와
셔모터를 작동시키면 모타 고장의 원인이 됩
니다.

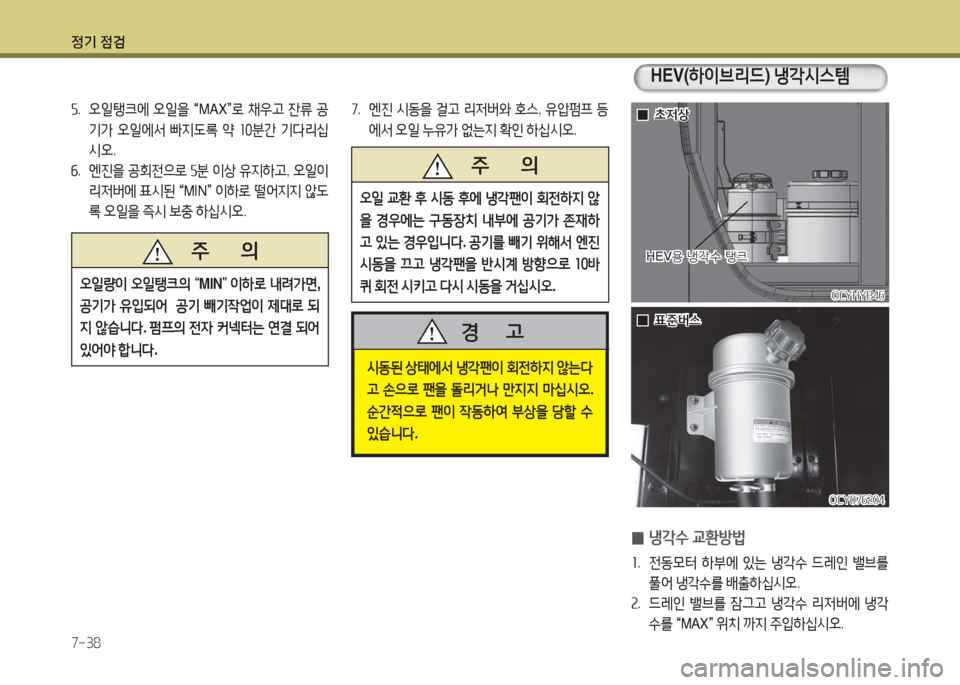

정기 점검
7-38
HEV(하이브리드) 냉각시스템
7. 엔진 시동을 걸고 리저버와 호스, 유압펌프 등
에서 오일 누유가 없는지 확인 하십시오.
0 냉각수 교환방법
1. 전동모터 하부에 있는 냉각수 드레인 밸브를
풀어 냉각수를 배출하십시오.
2. 드레인 밸브를 잠그고 냉각수 리저버에 냉각
수를 “MAX” 위치 까지 주입하십시오.
5. 오일탱크에 오일을 “MAX”로 채우고 잔류 공
기가 오일에서 빠지도록 약 10분간 기다리십
시오.
6. 엔진을 공회전으로 5분 이상 유지하고, 오일이
리저버에 표시된 “MIN” 이하로 떨어지지 않도
록 오일을 즉시 보충 하십시오.
OCYHYB46OCYHYB46
OCY076204OCY076204
HEV용 냉각수 탱크HEV용 냉각수 탱크 주 의
오일량이 오일탱크의 “MIN” 이하로 내려가면,
공기가 유입되어 공기 빼기작업이 제대로 되
지 않습니다. 펌프의 전자 커넥터는 연결 되어
있어야 합니다.
주 의
오일 교환 후 시동 후에 냉각팬이 회전하지 않
을 경우에는 구동장치 내부에 공기가 존재하
고 있는 경우입니다. 공기를 빼기 위해서 엔진
시동을 끄고 냉각팬을 반시계 방향으로 10바
퀴 회전 시키고 다시 시동을 거십시오.
시동된 상태에서 냉각팬이 회전하지 않는다
고 손으로 팬을 돌리거나 만지지 마십시오.
순간적으로 팬이 작동하여 부상을 당할 수
있습니다.
경 고
00초저상초저상
00표준버스표준버스

정기 점검
7-39
0 하이브리드 쿨링 시스템 표시등(초저상)
팬 제어 유니트에 있는 전체 LED등 3개가 1회 점
멸 후 하단에 있는 적색 LED등이 점멸하면 쿨링
시스템의 고장을 나타냅니다. 고장이 발생하면
자사 직영 서비스센터 또는 블루핸즈에서 점검
및 정비를 받으십시오.
녹색 LED등이 점등되어 있으면 정상적으로 HEV
쿨링 시스템이 작동되고 있음을 나타내고 있습니다.
OCYHYB45OCYHYB45
녹색녹색LED등LED등
적색적색LED등LED등
※ 고장 모드별 적색 LED등 식별
•고장 발생시 녹색 LED등이 2번 점등된 후 고
장모드에 따라 녹색등과 적색등이 1초 간격
으로 점멸합니다.
•문제가 해결될 때까지 위의 과정을 반복합니다.
•두가지 이상의 문제가 동시 발생시 우선순위
에 따라 상위 고장을 먼저 표시합니다.
•점멸 회수에 따른 고장모드는 다음과 같습니다.
※단선의 경우 해당 부품 케이블 체결 여부 확인
주 의
냉각수를 교환할 때는 워터펌프의 커넥터를
탈거 해 주십시요.
냉각수 없이 워터펌프가 작동할 경우 내부 부
품이 손상 될 수 있습니다.
고장모드 점멸회수 점멸순위
제어기 단선전체소등-
제어기 작동 이상1회 1
팬 제어밸브 단선2회 2
레벨 센서 단선4회 3
전동식 워터펌프 이상6회 4
수온센서 단선7회 5
전동식 워터 펌프 이상(과전류)9회 6
전동식 워터 펌프 이상(회전수오류)10회 7
전동식 워터 펌프 이상(과전압)11회 8
전동식 워터 펌프 이상(저전압)12회 9
3. 시동을 걸고 냉각수 리저버에 냉각수가 줄어
들면 보충 하십시오.
4. 냉각수 리저버 및 워터펌프, 전동모터, HEV
라디에이터 등에 냉각수가 새지 않는지 확인
하십시오.

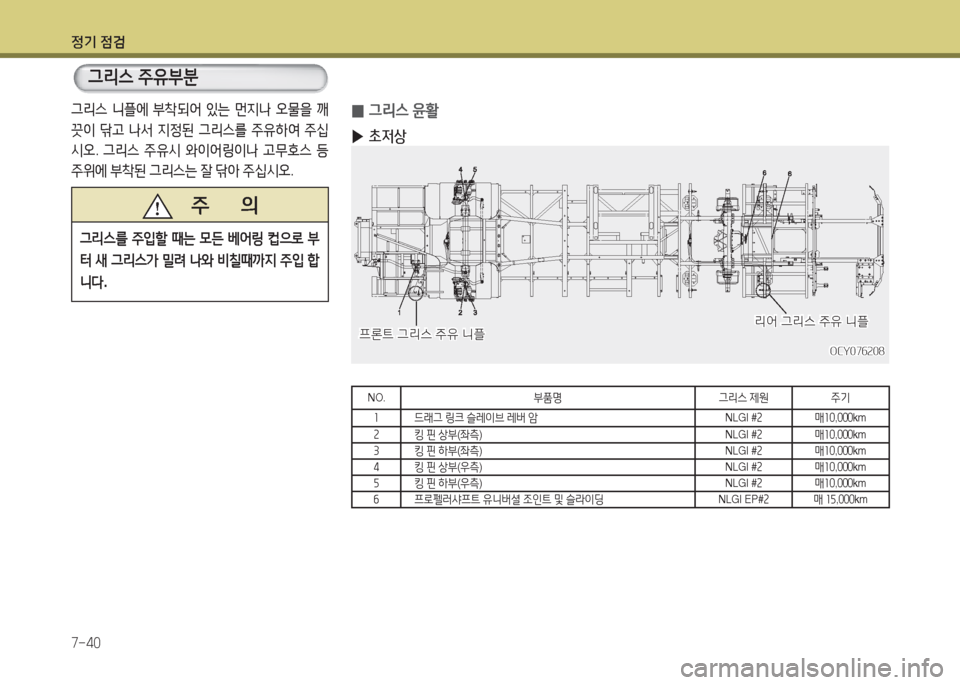

정기 점검
7-40
그리스 주유부분
그리스 니플에 부착되어 있는 먼지나 오물을 깨
끗이 닦고 나서 지정된 그리스를 주유하여 주십
시오. 그리스 주유시 와이어링이나 고무호스 등
주위에 부착된 그리스는 잘 닦아 주십시오.
주 의
그리스를 주입할 때는 모든 베어링 컵으로 부
터 새 그리스가 밀려 나와 비칠때까지 주입 합
니다.
0그리스 윤활
OCY076208OCY076208
▶초저상
프론트 그리스 주유 니플프론트 그리스 주유 니플리어 그리스 주유 니플리어 그리스 주유 니플
NO.부품명 그리스 제원 주기
1드래그 링크 슬레이브 레버 암 NLGI #2매10,000km
2킹 핀 상부(좌측) NLGI #2매10,000km
3킹 핀 하부(좌측) NLGI #2매10,000km
4킹 핀 상부(우측)NLGI #2매10,000km
5킹 핀 하부(우측)NLGI #2매10,000km
6프로펠러샤프트 유니버셜 조인트 및 슬라이딩NLGI EP#2매 15,000km

정기 점검
7-41
▶표준버스
44
11
22557,87,86699141420205 15 16 17 21 185 15 16 17 21 18
337,87,813132121121218181919141410,1110,11
OCY076209OCY076209
번호 부품명 그리스 제원 주기 번호 부품명 그리스 제원 주기
1액셀 레버, 왼쪽/오른쪽NLGI #2매 10,000km12 스프링 핀 리어, 왼쪽/오른쪽NLGI #2매 10,000km
2스티어링, 유니버셜 조인트NLGI #2매 10,000km 또는 매 3개월13 액셀 크로스 샤프트 리어NLGI #2매 10,000km
3스프링 핀 프론트, 왼쪽/오른쪽NLGI #2매 10,000km14 섀클 핀 리어, 왼쪽/오른쪽NLGI #2매 10,000km
4스태빌라이저 프론트, 왼쪽/오른쪽NLGI #2매 10,000km15 브레이크 샤프트 리어, 왼쪽/오른쪽NLGI #2매 10,000km
5브레이크 슬랙 어져스터, 왼쪽/오른쪽NLGI #2매 10,000km16 브레이크 앵커 브라켓트 리어, 왼쪽/오른쪽NLGI #2매 10,000km
6브레이크 앵커 브라켓트 프론트, 왼쪽/오른쪽NLGI #2매 10,000km17 브레이크 S-캠 마운팅 브라켓트 리어, 왼쪽/오른쪽NLGI #2매 10,000km
7스티어링, 하부 킹핀, 왼쪽/오른쪽NLGI #2매 10,000km 또는 매 3개월18 프로펠러 샤프트 유니버셜 조인트 및 슬라이딩NLGI EP#1매 15,000km
8스티어링, 상부 킹핀. 왼쪽/오른쪽NLGI #2매 10,000km 또는 매 3개월19 클러치 크로스 샤프트NLGI #2 매 10,000km
9섀클 핀 프론트, 왼쪽/오른쪽NLGI #2매 10,000km20 풀리NLGI #2매 15,000km
10 하부 액셀 샤프트NLGI #2매 10,000km21 리어 휠 허브 베어링RETINAX0434상당품매 20,000km
11 액셀 크로스 샤프트 프론트NLGI #2매 10,000km
※ 가혹 조건 주행시 ③, ⑫ 위치에 그리스를 보충 주입하십시오.

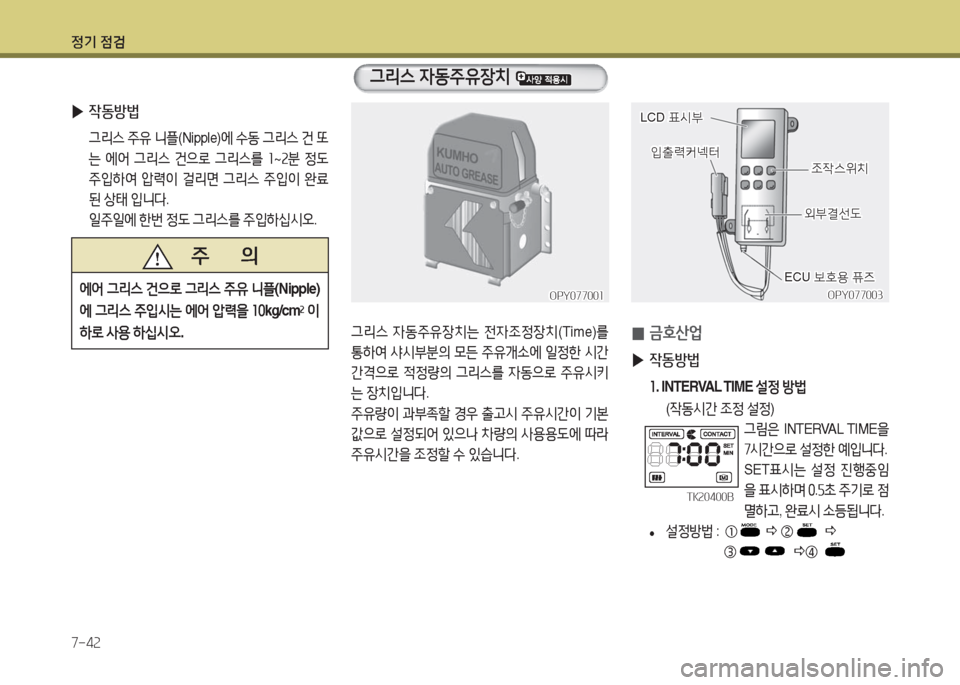

정기 점검
7-42
그리스 자동주유장치는 전자조정장치(Time)를
통하여 샤시부분의 모든 주유개소에 일정한 시간
간격으로 적정량의 그리스를 자동으로 주유시키
는 장치입니다.
주유량이 과부족할 경우 출고시 주유시간이 기본
값으로 설정되어 있으나 차량의 사용용도에 따라
주유시간을 조정할 수 있습니다.
OPY077001OPY077001
그리스 자동주유장치
0금호산업
▶작동방법
1. INTERVAL TIME 설정 방법
(작동시간 조정 설정)
그림은 INTERVAL TIME을
7시간으로 설정한 예입니다.
SET표시는 설정 진행중임
을 표시하며 0.5초 주기로 점
멸하고, 완료시 소등됩니다.
• 설정방법 : ① D ② D
③ D④
OPY077003OPY077003
LCD 표시부LCD 표시부
입출력커넥터입출력커넥터
조작스위치조작스위치
외부결선도외부결선도
ECU 보호용 퓨즈ECU 보호용 퓨즈
TK20400BTK20400B
▶작동방법
그리스 주유 니플(Nipple)에 수동 그리스 건 또
는 에어 그리스 건으로 그리스를 1~2분 정도
주입하여 압력이 걸리면 그리스 주입이 완료
된 상태 입니다.
일주일에 한번 정도 그리스를 주입하십시오.
주 의
에어 그리스 건으로 그리스 주유 니플(Nipple)
에 그리스 주입시는 에어 압력을 10kg/cm2 이
하로 사용 하십시오.

정기 점검
7-43
TK20406TK20406
▶그리스 보충 및 공기제거 방법
• 저장용기에 보충은 규정기구를 이용하여
그리스를 MAX까지 채워주십시오.
• 공기 제거 작업시 그리스 보충후 메인 스위
치를 「ON」한 다음 컨트롤 유니트 수동조작
스위치를 누른후 펌프를 작동시켜 분류기
말단부의 플러그를 열고 그리스가 흘러 나
올때까지 스위치를 조작시켜 주배관내 공
기를 뺀 다음 메인 스위치를 「OFF」한후 분
류기 플러그를 잠그십시오.
OPY077002OPY077002
커플링커플링
수동주유기수동주유기
①번 모드 스위치를 눌러 INTERVAL 표시가
점등되도록 선택합니다.
②, ③번 SET스위치는 설정 진행중임을 표시하
며 0.5초 주기로 점멸하고 완료시 소등됩니다.
④번 스위치는 INTERVAL 시간조정 스위치입
니다.
2. 수동 기능
스위치를 1회 누르면
수동 기능으로 전환되며,
최초 펌프 작동 시간동안
펌프모터는 가동된 후 정
지합니다.
모든 에러 해제시 스위치를 1회 누르면
에러는 해제된 후 수동 기능 1회 작동합니다.
(펌프 모타 정지 중 적산 기간은 초기화되고,
먼저 펌프 작동 시간동안 동작 후 적산합니다.)
TK20400CTK20400C 주 의
•그리스 용기는 수시 점검하시고 용기내 그리
스량이 MIN이하로 되지 않도록 하십시오.
• 그리스 주입시 물, 먼지, 이물질등이 용기
및 펌프속으로 들어가지 않도록 주의하십
시오.
•주유개소 윤활 해당부위 그리스가 비치는가
주유기 및 분류기의 연결부에서 누유되는지
이상유무를 정기적 점검 확인하십시오.
•그리스 용기 세척은 벤젠이나 광유로 하시
고 트리클로로 에틸렌이나 유사한 솔벤트
를 사용하지 마십시오.

정기 점검
7-44
0링컨(LINCOLN)
▶구성
1. 수동스위치
2. 로타리 스위치
3. 점퍼 스위치
EGHOM722EGHOM722
①①②②
③③
▶작동방법
주유기는 펌프에 내장된 컨트롤 타이머 선택
에 따라 30분~15시간 임의로 조정됩니다.
시간조정은 내장용 컨트롤 유니트 위치는 커
버 및 유니트 보호캡을 분리후 점퍼스위치
(JUMPER SWITCH)및 로타리스위치
(ROTARY SWITCH)를 이용하여 15분~3시간
45분(15단계), 30분~7시간(15단계), 1~15시간
(15단계) 조정할 수 있습니다.
주 의
•우천시나 세차후 필요시 수동 주유 하십시오.
•인스트루먼트램프는 시스템에 문제가 발생
시 계속 점등됩니다. 계속 점등될 경우 자사
직영 서비스센터 및 블루핸즈에 문의하십
시오.
