341
Sistema de seguridad del vehículo

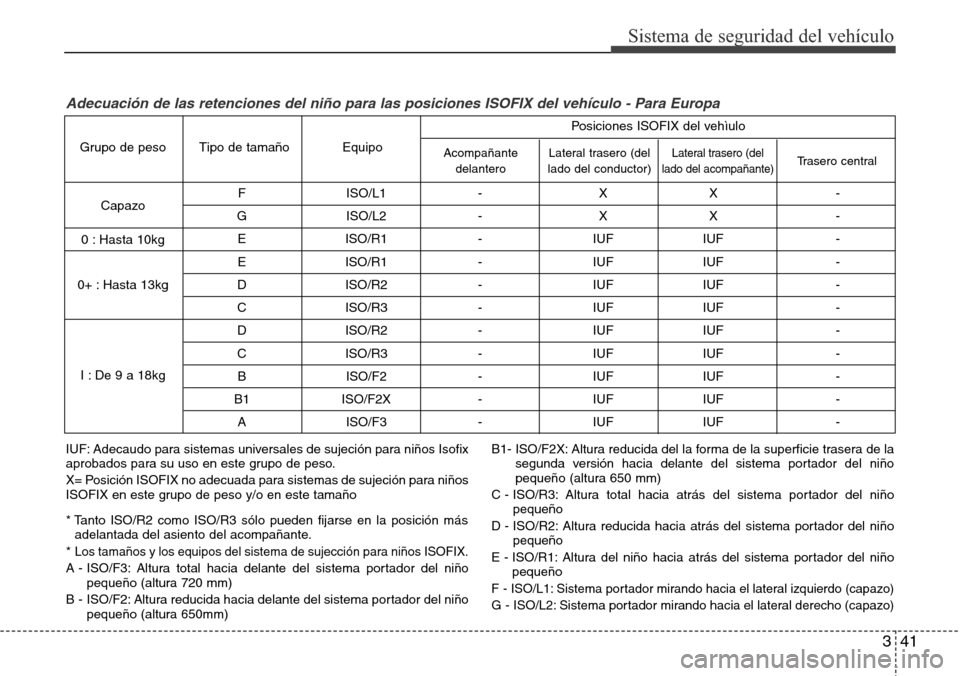

F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Lateral trasero (del
lado del acompañante)Lateral trasero (del
lado del conductor) Acompañante
delanteroEquipo Tipo de tamaño Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kgTrasero central
Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
X= Posición ISOFIX no adecuada para sistemas de sujeción para niños
ISOFIX en este grupo de peso y/o en este tamaño
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño
pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño
pequeño (altura 650mm)B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño
pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño
pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño
pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para Europa

Sistema de seguridad del vehículo
42 3
(1) Airbag delantero del conductor
(2) Airbag delantero del acompañante
(3) Airbag de impacto lateral*
(4) Airbag de cortina*
(5) Airbag de rodilla del conductor*
(6) Indicador de activación/desactivación
del airbag delantero del
acompañante*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS)
ADVERTENCIA• Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el
riesgo de lesiones en caso de
colisión o vuelco.
• Los SRS y los pretensores
contienen sustancias químicas
explosivas.
Si rasca el vehículo sin retirar los
SRS y los pretensores del
vehículo, podría provocar un
incendio. Antes de rascar el
vehículo, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
(continúa)
OHG030036/OHG030066L
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.

343
Sistema de seguridad del vehículo

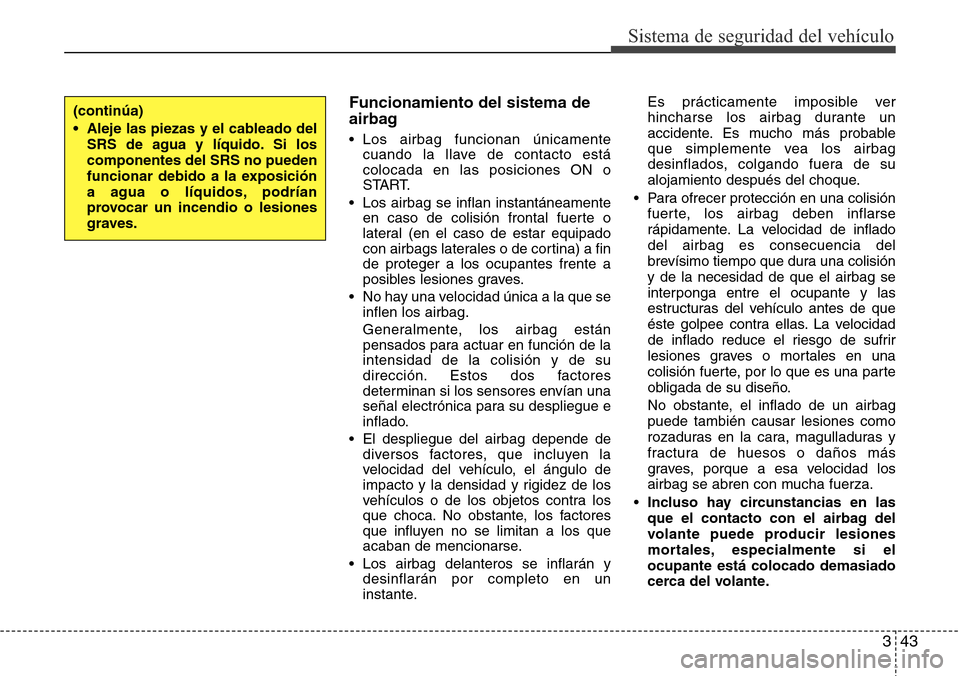

Funcionamiento del sistema de
airbag
• Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
• Los airbag se inflan instantáneamente
en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a fin
de proteger a los ocupantes frente a
posibles lesiones graves.
• No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
• El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
• Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
• Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una colisión
y de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
•Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
(continúa)
• Aleje las piezas y el cableado del
SRS de agua y líquido. Si los
componentes del SRS no pueden
funcionar debido a la exposición
a agua o líquidos, podrían
provocar un incendio o lesiones
graves.

Sistema de seguridad del vehículo
44 3

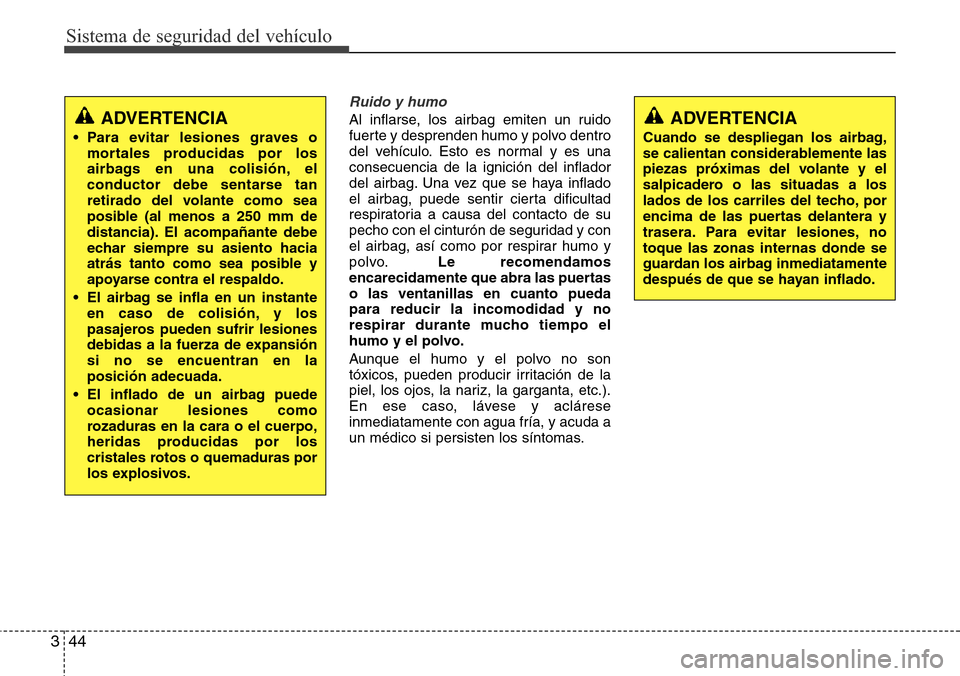

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, no
toque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.
ADVERTENCIA
• Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
• El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
• El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

345
Sistema de seguridad del vehículo

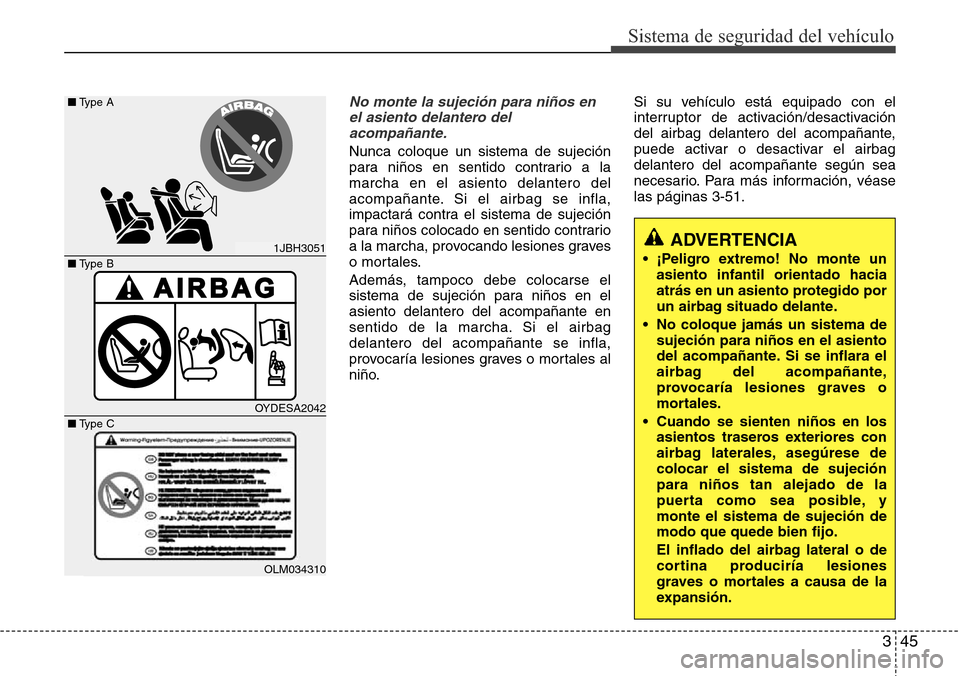

No monte la sujeción para niños en
el asiento delantero del
acompañante.
Nunca coloque un sistema de sujeción
para niños en sentido contrario a la
marcha en el asiento delantero del
acompañante. Si el airbag se infla,
impactará contra el sistema de sujeción
para niños colocado en sentido contrario
a la marcha, provocando lesiones graves
o mortales.
Además, tampoco debe colocarse el
sistema de sujeción para niños en el
asiento delantero del acompañante en
sentido de la marcha. Si el airbag
delantero del acompañante se infla,
provocaría lesiones graves o mortales al
niño.Si su vehículo está equipado con el
interruptor de activación/desactivación
del airbag delantero del acompañante,
puede activar o desactivar el airbag
delantero del acompañante según sea
necesario. Para más información, véase
las páginas 3-51.
ADVERTENCIA
• ¡Peligro extremo! No monte un
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
• Cuando se sienten niños en los
asientos traseros exteriores con
airbag laterales, asegúrese de
colocar el sistema de sujeción
para niños tan alejado de la
puerta como sea posible, y
monte el sistema de sujeción de
modo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.1JBH3051
OYDESA2042
OLM034310
■Type B ■Type A
■Type C

Sistema de seguridad del vehículo
46 3

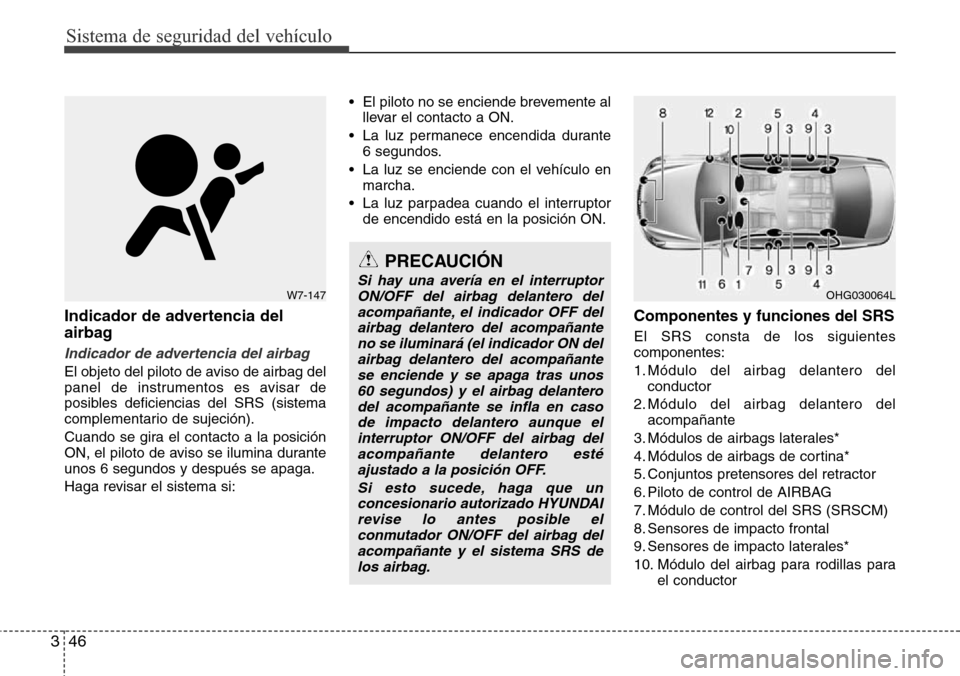

Indicador de advertencia del
airbag
Indicador de advertencia del airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
• La luz parpadea cuando el interruptor
de encendido está en la posición ON.
Componentes y funciones del SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante
3. Módulos de airbags laterales*
4. Módulos de airbags de cortina*
5. Conjuntos pretensores del retractor
6. Piloto de control de AIRBAG
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales*
10. Módulo del airbag para rodillas para
el conductor
OHG030064LW7-147
PRECAUCIÓN
Si hay una avería en el interruptor
ON/OFF del airbag delantero del
acompañante, el indicador OFF del
airbag delantero del acompañante
no se iluminará (el indicador ON del
airbag delantero del acompañante
se enciende y se apaga tras unos
60 segundos) y el airbag delantero
del acompañante se infla en caso
de impacto delantero aunque el
interruptor ON/OFF del airbag del
acompañante delantero esté
ajustado a la posición OFF.
Si esto sucede, haga que un
concesionario autorizado HYUNDAI
revise lo antes posible el
conmutador ON/OFF del airbag del
acompañante y el sistema SRS de
los airbag.

347
Sistema de seguridad del vehículo

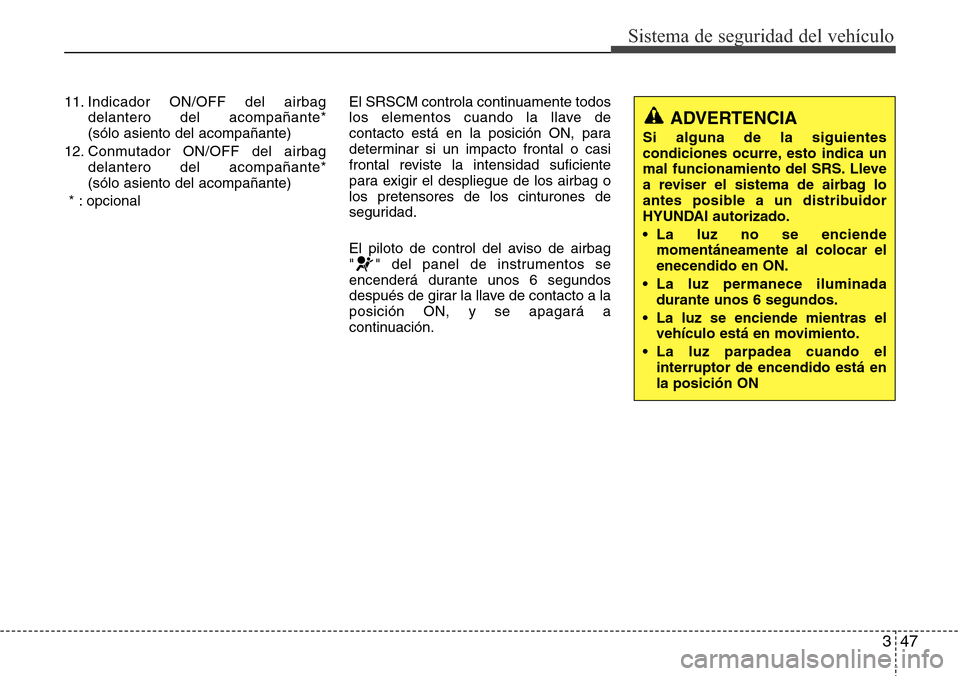

11. Indicador ON/OFF del airbag
delantero del acompañante*
(sólo asiento del acompañante)
12. Conmutador ON/OFF del airbag
delantero del acompañante*
(sólo asiento del acompañante)
* : opcionalEl SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del aviso de airbag
" " del panel de instrumentos se
encenderá durante unos 6 segundos
después de girar la llave de contacto a la
posición ON, y se apagará a
continuación.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada
durante unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.
• La luz parpadea cuando el
interruptor de encendido está en
la posición ON

Sistema de seguridad del vehículo
48 3

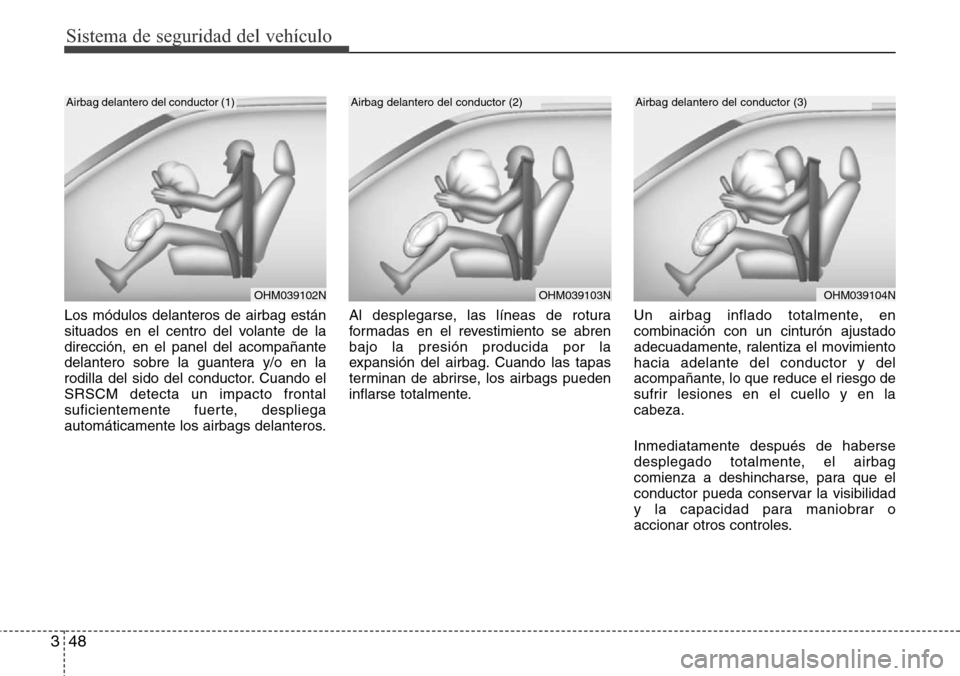

Los módulos delanteros de airbag están
situados en el centro del volante de la
dirección, en el panel del acompañante
delantero sobre la guantera y/o en la
rodilla del sido del conductor. Cuando el
SRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
OHM039104N
Airbag delantero del conductor (3)
OHM039102N
Airbag delantero del conductor (1)
OHM039103N
Airbag delantero del conductor (2)
