Mantenimiento

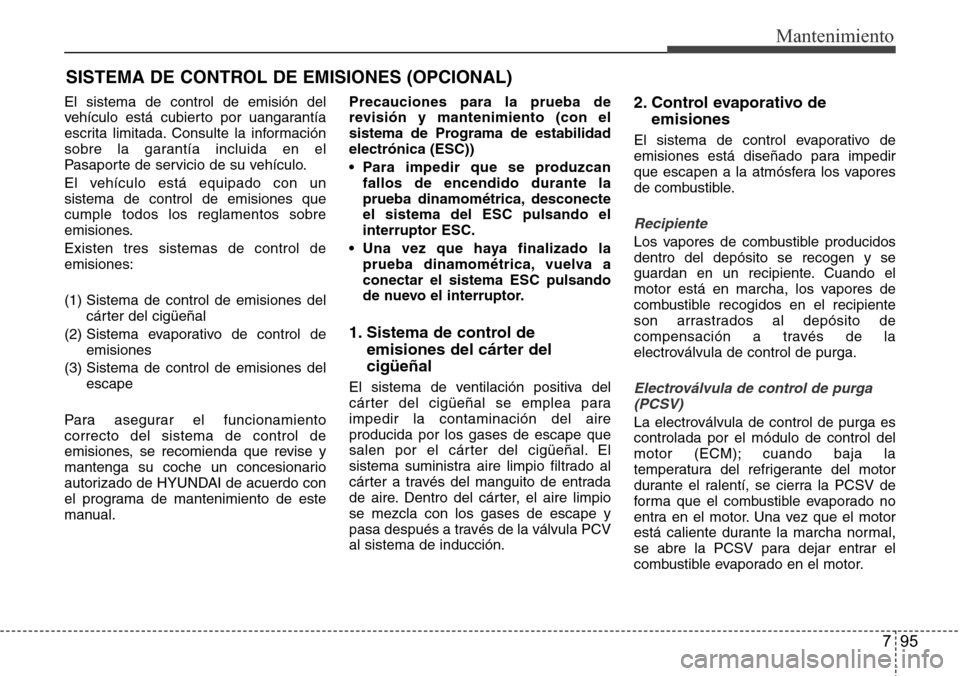

SISTEMA DE CONTROL DE EMISIONES (OPCIONAL)
El sistema de control de emisión del
vehículo está cubierto por uangarantía
escrita limitada. Consulte la información
sobre la garantía incluida en el
Pasaporte de servicio de su vehículo.
El vehículo está equipado con un
sistema de control de emisiones que
cumple todos los reglamentos sobre
emisiones.
Existen tres sistemas de control de
emisiones:
(1) Sistema de control de emisiones del
cárter del cigüeñal
(2) Sistema evaporativo de control de
emisiones
(3) Sistema de control de emisiones del
escape
Para asegurar el funcionamiento
correcto del sistema de control de
emisiones, se recomienda que revise y
mantenga su coche un concesionario
autorizado de HYUNDAI de acuerdo con
el programa de mantenimiento de este
manual.Precauciones para la prueba de
revisión y mantenimiento (con el
sistema de Programa de estabilidad
electrónica (ESC))
• Para impedir que se produzcan
fallos de encendido durante la
prueba dinamométrica, desconecte
el sistema del ESC pulsando el
interruptor ESC.
• Una vez que haya finalizado la
prueba dinamométrica, vuelva a
conectar el sistema ESC pulsando
de nuevo el interruptor.
1. Sistema de control de
emisiones del cárter del
cigüeñal
El sistema de ventilación positiva del
cárter del cigüeñal se emplea para
impedir la contaminación del aire
producida por los gases de escape que
salen por el cárter del cigüeñal. El
sistema suministra aire limpio filtrado al
cárter a través del manguito de entrada
de aire. Dentro del cárter, el aire limpio
se mezcla con los gases de escape y
pasa después a través de la válvula PCV
al sistema de inducción.
2. Control evaporativo de
emisiones
El sistema de control evaporativo de
emisiones está diseñado para impedir
que escapen a la atmósfera los vapores
de combustible.
Recipiente
Los vapores de combustible producidos
dentro del depósito se recogen y se
guardan en un recipiente. Cuando el
motor está en marcha, los vapores de
combustible recogidos en el recipiente
son arrastrados al depósito de
compensación a través de la
electroválvula de control de purga.
Electroválvula de control de purga
(PCSV)
La electroválvula de control de purga es
controlada por el módulo de control del
motor (ECM); cuando baja la
temperatura del refrigerante del motor
durante el ralentí, se cierra la PCSV de
forma que el combustible evaporado no
entra en el motor. Una vez que el motor
está caliente durante la marcha normal,
se abre la PCSV para dejar entrar el
combustible evaporado en el motor.

Mantenimiento
96 7

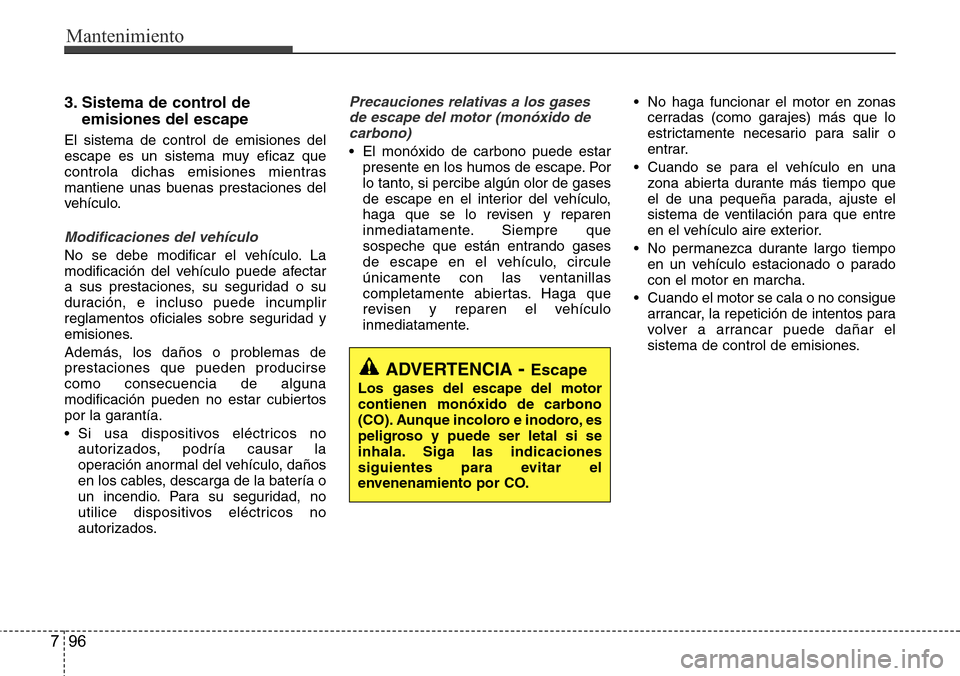

3. Sistema de control de
emisiones del escape
El sistema de control de emisiones del
escape es un sistema muy eficaz que
controla dichas emisiones mientras
mantiene unas buenas prestaciones del
vehículo.
Modificaciones del vehículo
No se debe modificar el vehículo. La
modificación del vehículo puede afectar
a sus prestaciones, su seguridad o su
duración, e incluso puede incumplir
reglamentos oficiales sobre seguridad y
emisiones.
Además, los daños o problemas de
prestaciones que pueden producirse
como consecuencia de alguna
modificación pueden no estar cubiertos
por la garantía.
• Si usa dispositivos eléctricos no
autorizados, podría causar la
operación anormal del vehículo, daños
en los cables, descarga de la batería o
un incendio. Para su seguridad, no
utilice dispositivos eléctricos no
autorizados.
Precauciones relativas a los gases
de escape del motor (monóxido de
carbono)
• El monóxido de carbono puede estar
presente en los humos de escape. Por
lo tanto, si percibe algún olor de gases
de escape en el interior del vehículo,
haga que se lo revisen y reparen
inmediatamente. Siempre que
sospeche que están entrando gases
de escape en el vehículo, circule
únicamente con las ventanillas
completamente abiertas. Haga que
revisen y reparen el vehículo
inmediatamente.• No haga funcionar el motor en zonas
cerradas (como garajes) más que lo
estrictamente necesario para salir o
entrar.
• Cuando se para el vehículo en una
zona abierta durante más tiempo que
el de una pequeña parada, ajuste el
sistema de ventilación para que entre
en el vehículo aire exterior.
• No permanezca durante largo tiempo
en un vehículo estacionado o parado
con el motor en marcha.
• Cuando el motor se cala o no consigue
arrancar, la repetición de intentos para
volver a arrancar puede dañar el
sistema de control de emisiones.
ADVERTENCIA- Escape
Los gases del escape del motor
contienen monóxido de carbono
(CO). Aunque incoloro e inodoro, es
peligroso y puede ser letal si se
inhala. Siga las indicaciones
siguientes para evitar el
envenenamiento por CO.

797
Mantenimiento

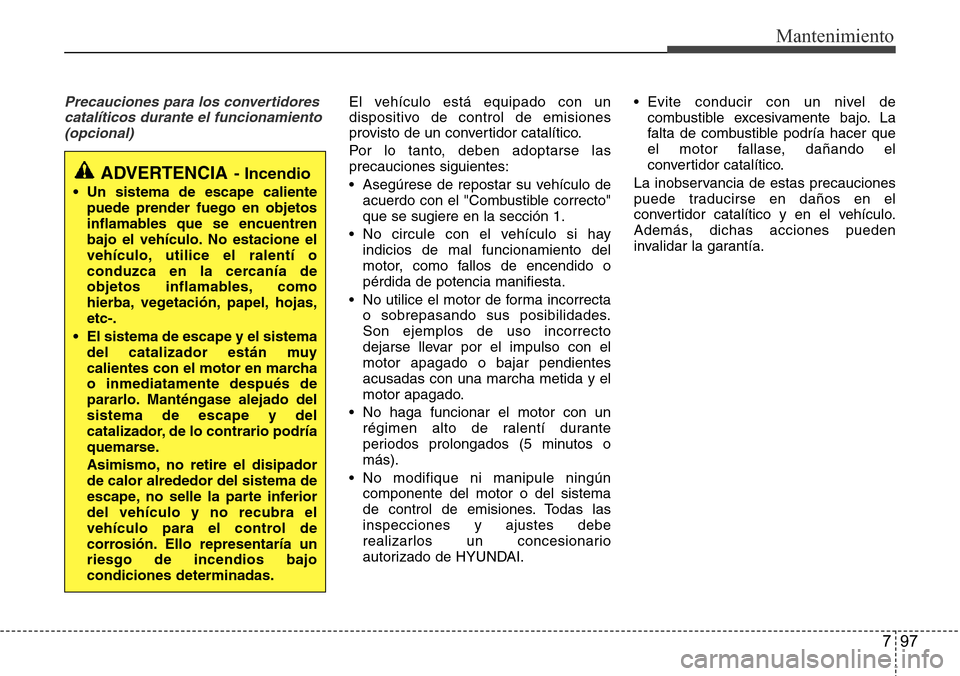

Precauciones para los convertidores
catalíticos durante el funcionamiento
(opcional)El vehículo está equipado con un
dispositivo de control de emisiones
provisto de un convertidor catalítico.
Por lo tanto, deben adoptarse las
precauciones siguientes:
• Asegúrese de repostar su vehículo de
acuerdo con el "Combustible correcto"
que se sugiere en la sección 1.
• No circule con el vehículo si hay
indicios de mal funcionamiento del
motor, como fallos de encendido o
pérdida de potencia manifiesta.
• No utilice el motor de forma incorrecta
o sobrepasando sus posibilidades.
Son ejemplos de uso incorrecto
dejarse llevar por el impulso con el
motor apagado o bajar pendientes
acusadas con una marcha metida y el
motor apagado.
• No haga funcionar el motor con un
régimen alto de ralentí durante
periodos prolongados (5 minutos o
más).
• No modifique ni manipule ningún
componente del motor o del sistema
de control de emisiones. Todas las
inspecciones y ajustes debe
realizarlos un concesionario
autorizado de HYUNDAI.• Evite conducir con un nivel de
combustible excesivamente bajo. La
falta de combustible podría hacer que
el motor fallase, dañando el
convertidor catalítico.
La inobservancia de estas precauciones
puede traducirse en daños en el
convertidor catalítico y en el vehículo.
Además, dichas acciones pueden
invalidar la garantía.
ADVERTENCIA- Incendio
• Un sistema de escape caliente
puede prender fuego en objetos
inflamables que se encuentren
bajo el vehículo. No estacione el
vehículo, utilice el ralentí o
conduzca en la cercanía de
objetos inflamables, como
hierba, vegetación, papel, hojas,
etc-.
• El sistema de escape y el sistema
del catalizador están muy
calientes con el motor en marcha
o inmediatamente después de
pararlo. Manténgase alejado del
sistema de escape y del
catalizador, de lo contrario podría
quemarse.
Asimismo, no retire el disipador
de calor alrededor del sistema de
escape, no selle la parte inferior
del vehículo y no recubra el
vehículo para el control de
corrosión. Ello representaría un
riesgo de incendios bajo
condiciones determinadas.

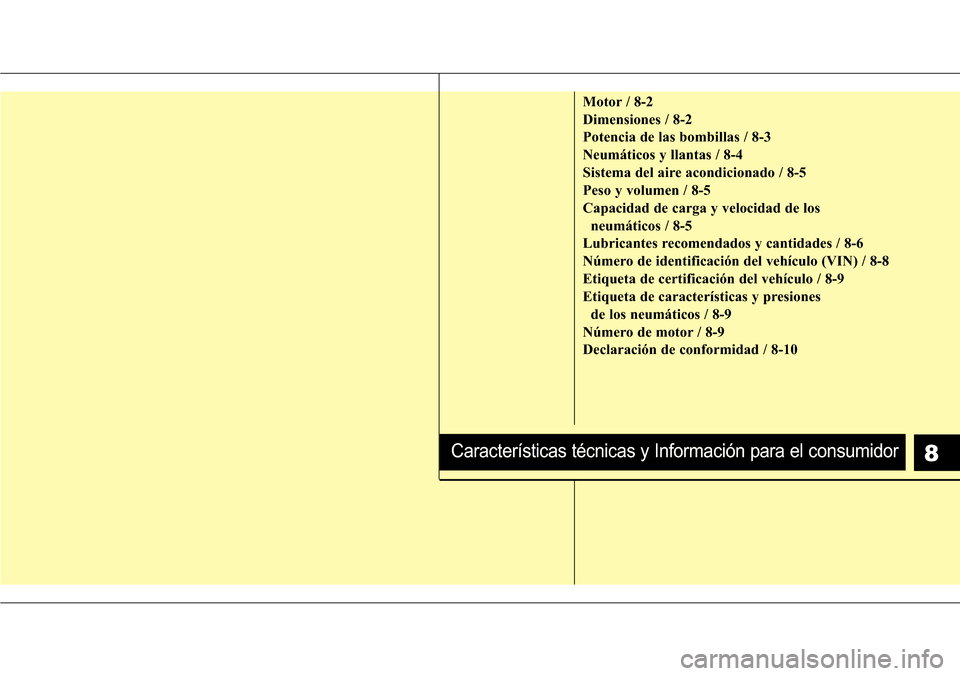

Motor / 8-2
Dimensiones / 8-2
Potencia de las bombillas / 8-3
Neumáticos y llantas / 8-4
Sistema del aire acondicionado / 8-5
Peso y volumen / 8-5
Capacidad de carga y velocidad de los
neumáticos / 8-5
Lubricantes recomendados y cantidades / 8-6
Número de identificación del vehículo (VIN) / 8-8
Etiqueta de certificación del vehículo / 8-9
Etiqueta de características y presiones
de los neumáticos / 8-9
Número de motor / 8-9
Declaración de conformidad / 8-10
8Características técnicas y Información para el consumidor

2 8
Características técnicas y Información para el consumidor

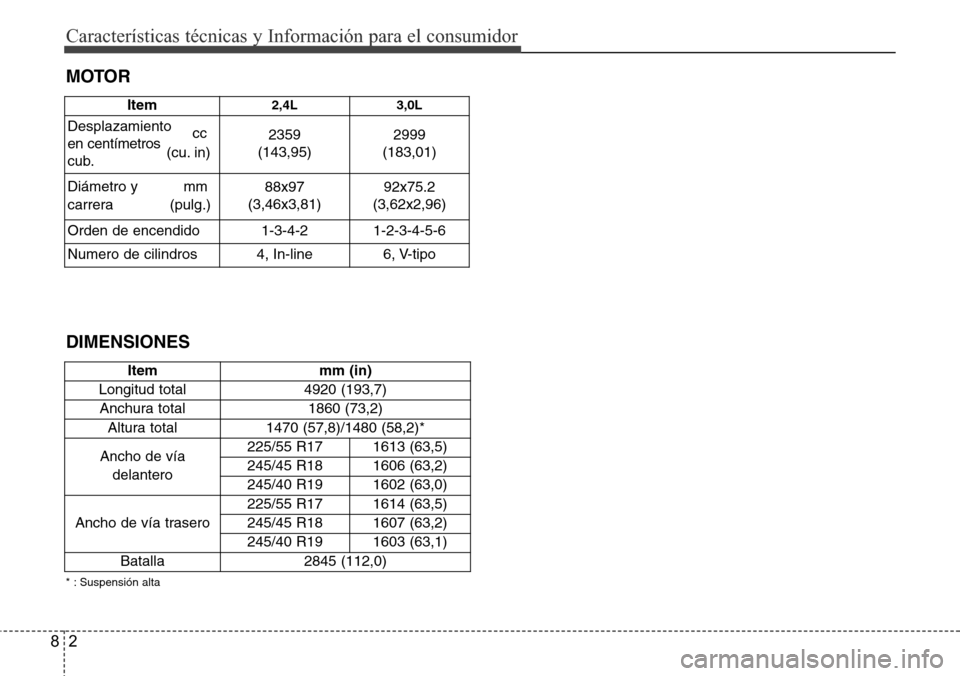

DIMENSIONES
Item mm (in)
Longitud total 4920 (193,7)
Anchura total 1860 (73,2)
Altura total 1470 (57,8)/1480 (58,2)*
Ancho de vía
delantero225/55 R17
1613 (63,5)
245/45 R18
1606 (63,2)
245/40 R19
1602 (63,0)
Ancho de vía trasero225/55 R17
1614 (63,5)
245/45 R18
1607 (63,2)
245/40 R19
1603 (63,1)
Batalla 2845 (112,0)
MOTOR
Item2,4L 3,0L
Desplazamiento
cc
en centímetros
(cu. in)
cub.2359
(143,95)2999
(183,01)
Diámetro y mm
carrera (pulg.)88x97
(3,46x3,81)92x75.2
(3,62x2,96)
Orden de encendido 1-3-4-2 1-2-3-4-5-6
Numero de cilindros 4, In-line 6, V-tipo
* : Suspensión alta

83
Características técnicas y Información para el consumidor

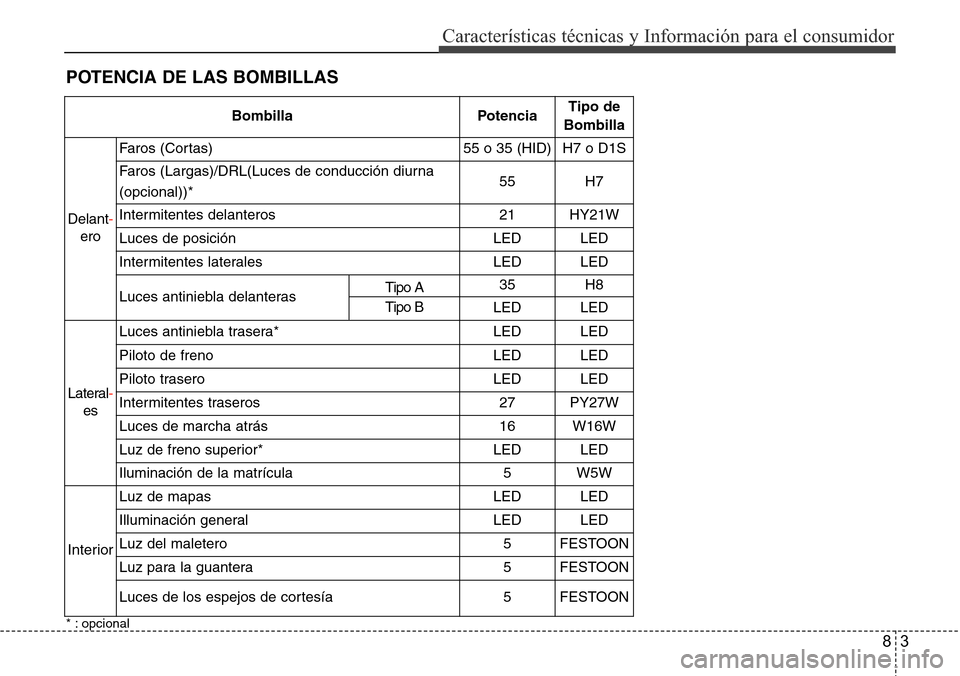

POTENCIA DE LAS BOMBILLAS
* : opcional
Bombilla PotenciaTipo de
Bombilla
Delant-
eroFaros (Cortas) 55 o 35 (HID) H7 o D1S
Faros (Largas)/DRL(Luces de conducción diurna
(opcional))*55 H7
Intermitentes delanteros 21 HY21W
Luces de posición LED LED
Intermitentes laterales LED LED
Luces antiniebla delanteras35H8
LEDLED
Lateral-
esLuces antiniebla trasera* LED LED
Piloto de frenoLEDLED
Piloto traseroLEDLED
Intermitentes traseros 27 PY27W
Luces de marcha atrás 16 W16W
Luz de freno superior* LED LED
Iluminación de la matrícula 5 W5W
InteriorLuz de mapas LED LED
Illuminación general LED LED
Luz del maletero 5 FESTOON
Luz para la guantera 5 FESTOON
Luces de los espejos de cortesía 5 FESTOON
Tipo A
Tipo B

4 8
Características técnicas y Información para el consumidor

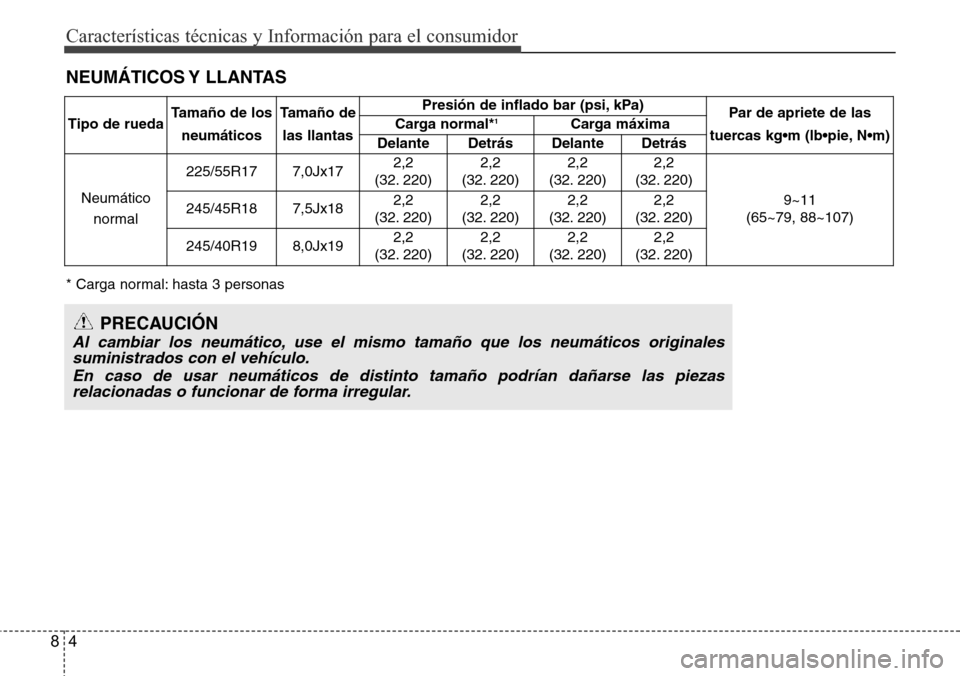

NEUMÁTICOS Y LLANTAS
Tipo de ruedaTamaño de los
neumáticosTamaño de
las llantasPresión de inflado bar (psi, kPa)
Par de apriete de las
tuercas kg•m (lb•pie, N•m) Carga normal*1Carga máxima
Delante Detrás Delante Detrás
Neumático
normal225/55R17 7,0Jx172,2
(32. 220)2,2
(32. 220)2,2
(32. 220)2,2
(32. 220)
9~11
(65~79, 88~107) 245/45R18 7,5Jx182,2
(32. 220)2,2
(32. 220)2,2
(32. 220)2,2
(32. 220)
245/40R19 8,0Jx192,2
(32. 220)2,2
(32. 220)2,2
(32. 220)2,2
(32. 220)
PRECAUCIÓN
Al cambiar los neumático, use el mismo tamaño que los neumáticos originales
suministrados con el vehículo.
En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas
relacionadas o funcionar de forma irregular.
* Carga normal: hasta 3 personas

85
Características técnicas y Información para el consumidor

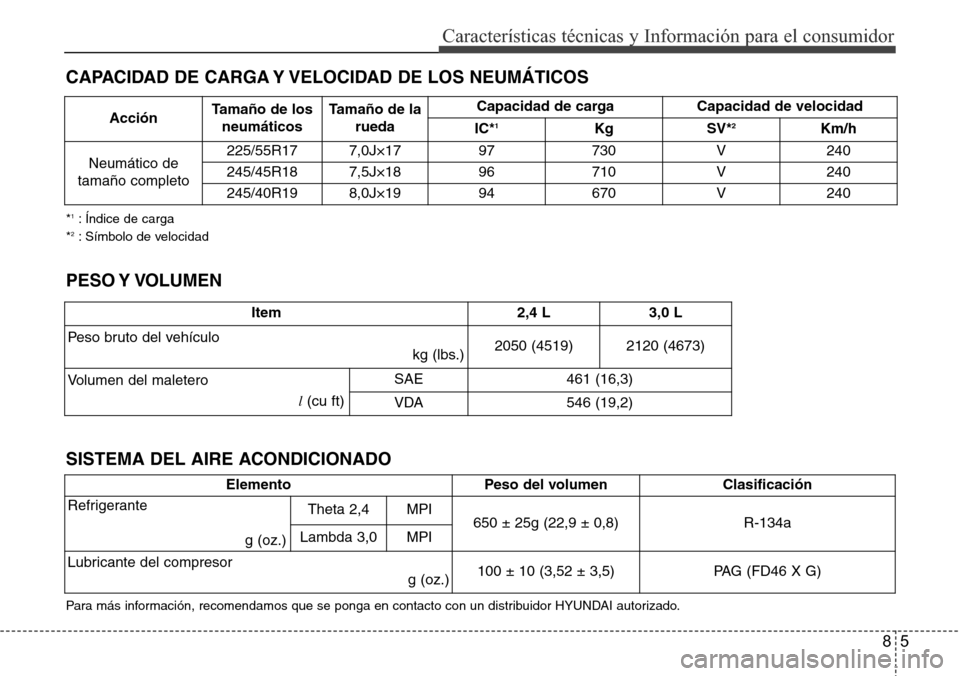

CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
Item 2,4 L 3,0 L
Peso bruto del vehículo
kg (lbs.)2050 (4519) 2120 (4673)
Volumen del maletero
l(cu ft)SAE 461 (16,3)
VDA 546 (19,2)
PESO Y VOLUMEN
*1: Índice de carga
*2: Símbolo de velocidad
AcciónTamaño de los
neumáticosTamaño de la
ruedaCapacidad de carga Capacidad de velocidad
IC*1Kg SV*2Km/h
Neumático de
tamaño completo225/55R17 7,0J×17 97 730 V 240
245/45R18 7,5J×18 96 710 V 240
245/40R19 8,0J×19 94 670 V 240
SISTEMA DEL AIRE ACONDICIONADO
ElementoPeso del volumen Clasificación
Refrigerante
g (oz.)Theta 2,4MPI650 ± 25g (22,9 ± 0,8)R-134aLambda 3,0MPI
Lubricante del compresor
g (oz.) 100 ± 10 (3,52 ± 3,5)PAG (FD46 X G)
Para más información, recomendamos que se ponga en contacto con un distribuidor HYUNDAI autorizado.
