Page 217 of 593
215
DS5_pt_Chap08_info-pratiques_ed02-2015

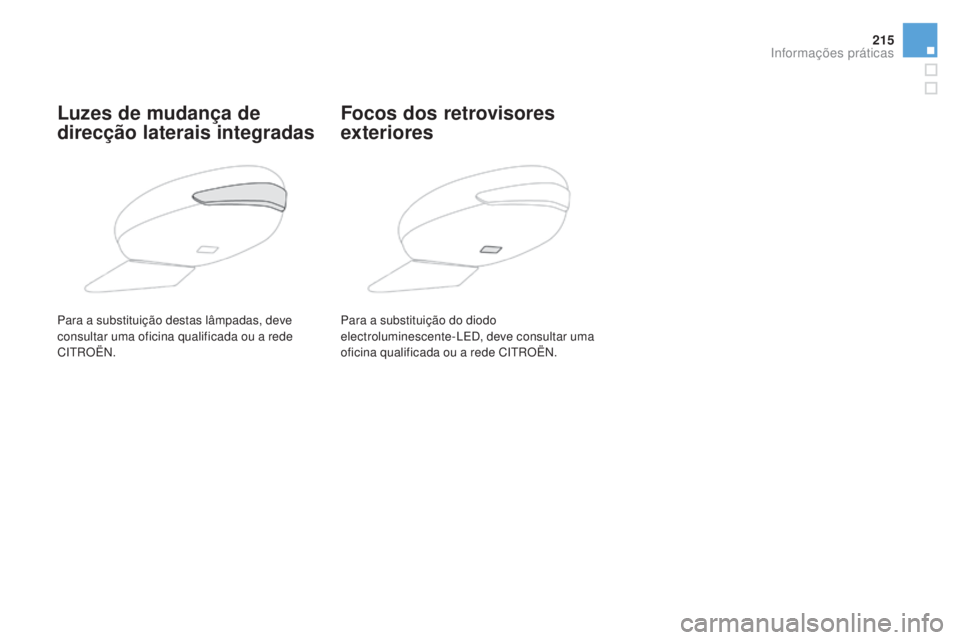

Luzes de mudança de
direcção laterais integradasFocos dos retrovisores
exteriores
Para a substituição do diodo
electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede CITROËN.
Para a substituição destas lâmpadas, deve
consultar uma oficina qualificada ou a rede
CITROËN.
Informações práticas
Page 218 of 593
DS5_pt_Chap08_info-pratiques_ed02-2015
1. Luzes de presença
(dio dos electroluminescentes Led).
2. Luz
es de mudança de direcção
(PY21W âmbar).
3.
Luz
es de marcha atrás (P21W).
4.
Luz
es de travagem (P21W).
5.
Luz
es de nevoeiro (P21W).
Luzes traseiras
Indicadores de mudança de direcção e
luzes de travagem (nos guarda-lamas)
F Abra a mala e, em seguida, retire a tampa
de acesso.
F
Des
ligue o conector da luz.
F
Des
aparafuse as duas porcas de fixação
da luz. F Ret
ire com cuidado a luz pelo exterior.
Os grampos de fixação desencaixam-se
automaticamente.
F
Rod
e um quarto de volta o porta-lâmpadas
e substitua a lâmpada.
Para a montagem, efectue as operações pela
ordem inversa.
díodos
ele troluminescentes-Leds
Para a substituição, consulte a rede
CITROËN ou uma oficina qualificada.
Page 219 of 593
217
DS5_pt_Chap08_info-pratiques_ed02-2015
Luzes de marcha-atrás (tampa da mala)
F Retire com cuidado a luz pelo exterior.
O grampo de fixação desencaixa-se
automaticamente.
F
Rod
e um quarto de volta o porta-lâmpadas
e substitua a lâmpada.
Para a montagem, efectue estas operações
pela ordem inversa.
Luzes de nevoeiro
F Abra a tampa da mala.
F Des encaixe o suporte da luz.
F
Ret
ire a tampa de acesso e desaparafuse
a porca de fixação da luz. O acesso é possível passando a mão por baixo
do pára-choques.
F
Rod
e um quarto de volta o porta-lâmpadas
e retire-o.
F
Sub
stitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma
oficina qualificada.
Informações práticas
Page 220 of 593
DS5_pt_Chap08_info-pratiques_ed02-2015

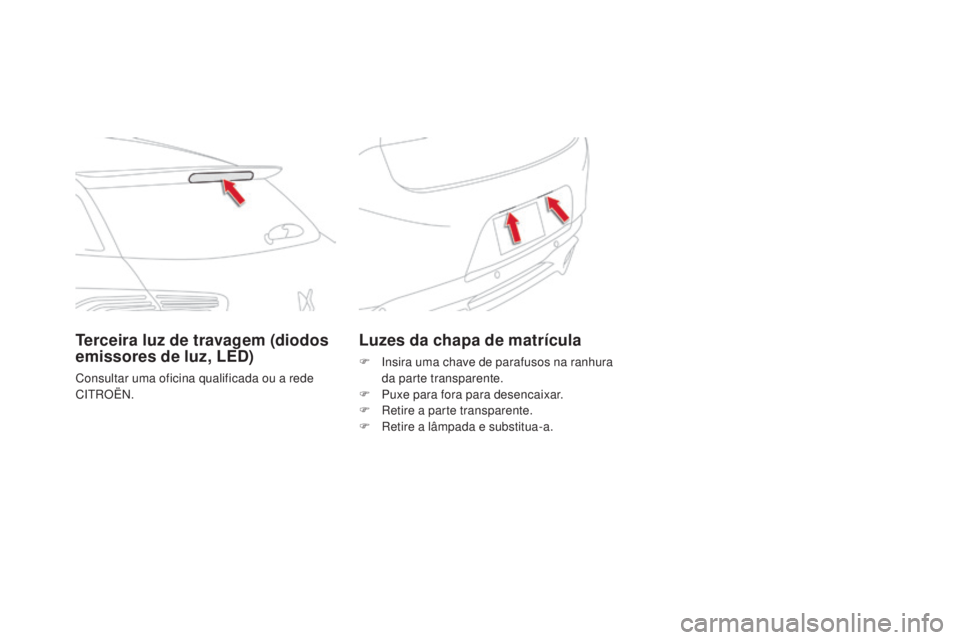

Luzes da chapa de matrícula
F Insira uma chave de parafusos na ranhura
da parte transparente.
F
Pux
e para fora para desencaixar.
F
Ret
ire a parte transparente.
F
Ret
ire a lâmpada e substitua-a.
Terceira luz de travagem (diodos
emissores de luz, Led)
Consultar uma oficina qualificada ou a rede
CITROËN.
Page 221 of 593

219
DS5_pt_Chap08_info-pratiques_ed02-2015

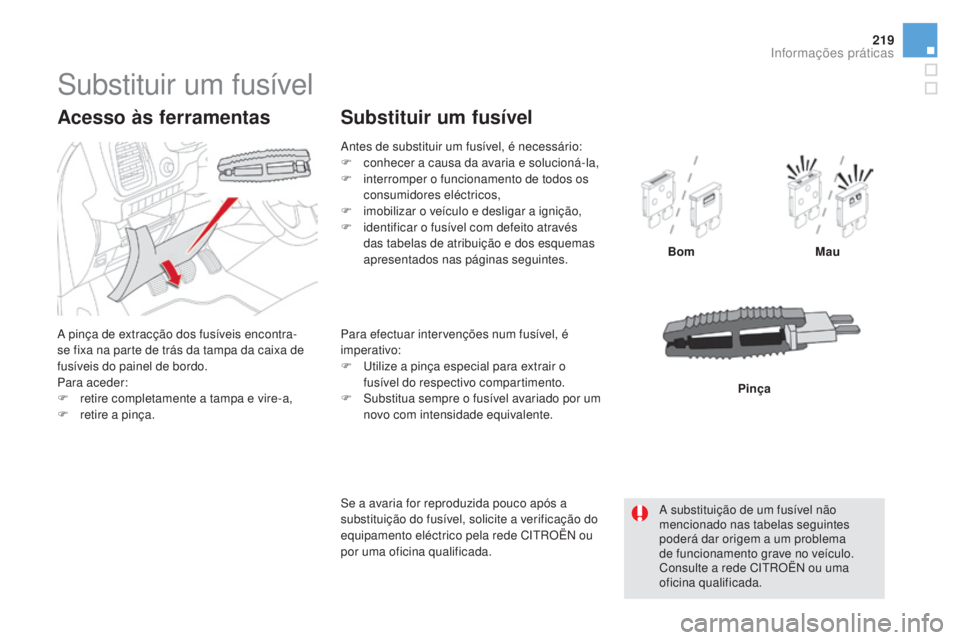

Substituir um fusível
A pinça de extracção dos fusíveis encontra-
se fixa na parte de trás da tampa da caixa de
fusíveis do painel de bordo.
Para aceder:
F
ret
ire completamente a tampa e vire-a,
F
ret
ire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é necessário:
F con hecer a causa da avaria e solucioná-la,
F
int
erromper o funcionamento de todos os
consumidores eléctricos,
F
imo
bilizar o veículo e desligar a ignição,
F
ide
ntificar o fusível com defeito através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Bom Mau
Para efectuar intervenções num fusível, é
imperativo:
F
Util
ize a pinça especial para extrair o
fusível do respectivo compartimento.
F
Sub
stitua sempre o fusível avariado por um
novo com intensidade equivalente.
A substituição de um fusível não
mencionado nas tabelas seguintes
poderá dar origem a um problema
de funcionamento grave no veículo.
Consulte a rede CITROËN ou uma
oficina qualificada.
Se a avaria for reproduzida pouco após a
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada. Pinça
Informações práticas
Page 222 of 593
DS5_pt_Chap08_info-pratiques_ed02-2015
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.A CITROËN declina qualquer
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10
milia
mperes.
Page 223 of 593
221
DS5_pt_Chap08_info-pratiques_ed02-2015
Fusíveis no painel de
bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Consulte o parágrafo "Acesso às
ferramentas".
Tabela de fusíveis
Fusível
N .° Intensidade
(A) Funções
F6
A ou B 15Aut
o-rádio
F8 3Alarme.
F13 10Isqueiro dianteiro, tomada de 12
V di
anteira.
F14 10Tomada de 12
V tr
aseira.
F16 3Luzes de leitura de mapas traseiras.
F17 3Espelho de cortesia.
F28
A ou B 15Aut
o-rádio.
F30 20Limpa-vidros traseiro.
F32 10Amplificador áudio.
Informações práticas
Page 224 of 593
DS5_pt_Chap08_info-pratiques_ed02-2015

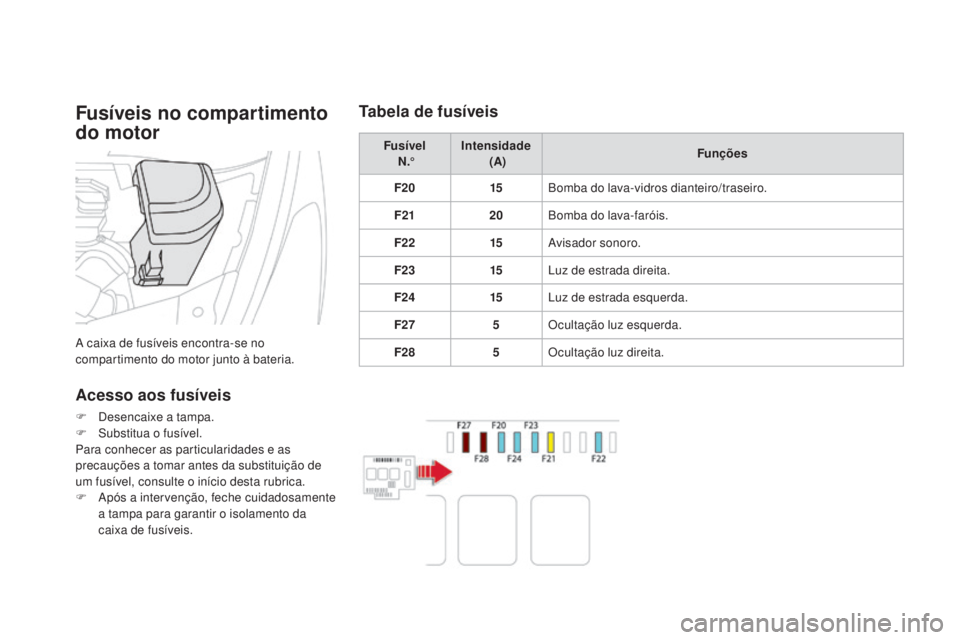

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis
F Desencaixe a tampa.
F Sub stitua o fusível.
Para conhecer as particularidades e as
precauções a tomar antes da substituição de
um fusível, consulte o início desta rubrica.
F
Apó
s a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F20 15Bomba do lava-vidros dianteiro/traseiro.
F21 20Bomba do lava-faróis.
F22 15Avisador sonoro.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
F27 5Ocultação luz esquerda.
F28 5Ocultação luz direita.
Tabela de fusíveis
