Page 201 of 384
199
C5_sr_Chap08_information_ed01-2015
Zamena sijalica na poklopcu prtljažnika

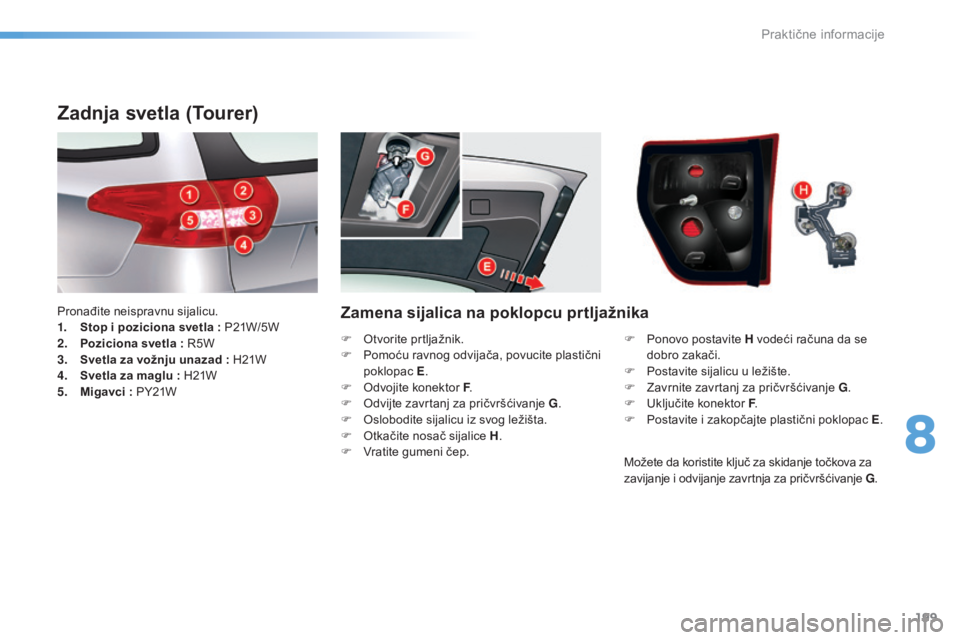

Zadnja svetla (Tourer)
Pronađite neispravnu sijalicu.
1. Stop i poziciona svetla : P21W/5 W
2.
P
oziciona svetla
:
r
5
W
3.
S
vetla za vožnju unazad : H21W
4.
S
vetla za maglu : H21W
5.
M
igavci : PY21W F
P
onovo postavite H vodeći računa da se
dobro zakači.
F
P
ostavite sijalicu u ležište.
F
z
a
vrnite zavrtanj za pričvršćivanje G.
F
U
ključite konektor F.
F
P
ostavite i zakopčajte plastični poklopac E.
F
o
t
vorite prtljažnik.
F
P
omoću ravnog odvijača, povucite plastični
poklopac E.
F
o
d
vojite konektor F.
F
o
d
vijte zavrtanj za pričvršćivanje G.
F
o
s
lobodite sijalicu iz svog ležišta.
F
o
t
kačite nosač sijalice H.
F
V
ratite gumeni čep.Možete da koristite ključ za skidanje točkova za
zavijanje i odvijanje zavrtnja za pričvršćivanje G.
8
Praktične informacije
Page 202 of 384
200
C5_sr_Chap08_information_ed01-2015

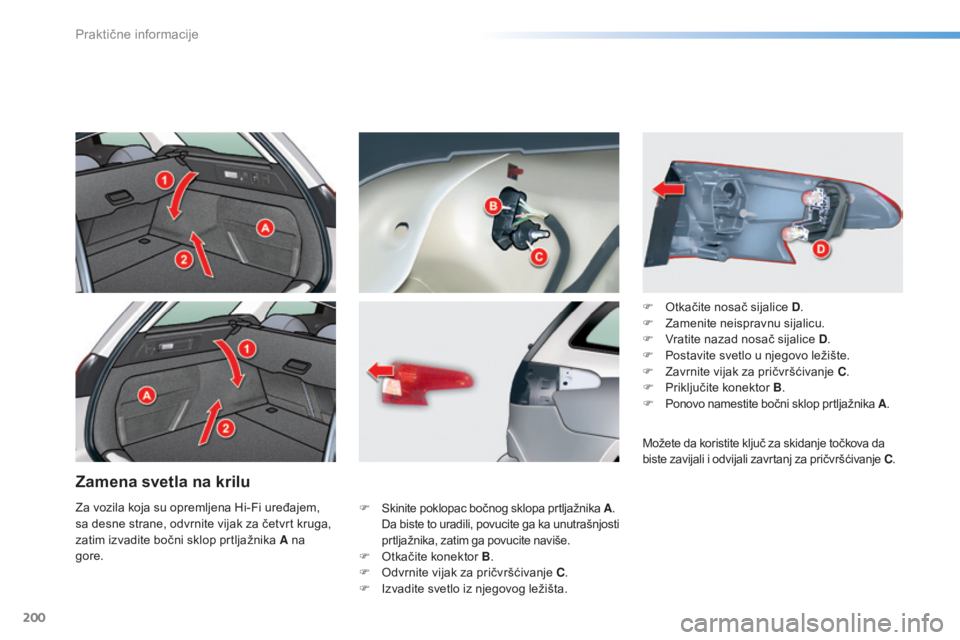

Zamena svetla na krilu
F skinite poklopac bočnog sklopa prtljažnika A. da biste to uradili, povucite ga ka unutrašnjosti
prtljažnika, zatim ga povucite naviše.
F
o
t
kačite konektor B.
F
o
d
vrnite vijak za pričvršćivanje C .
F
i
z
vadite svetlo iz njegovog ležišta. F
o
t
kačite nosač sijalice D
.
F z
a
menite neispravnu sijalicu.
F
V
ratite nazad nosač sijalice D
.
F
P
ostavite svetlo u njegovo ležište.
F z
a
vrnite vijak za pričvršćivanje C
.
F
P
riključite konektor B.
F
P
onovo namestite bočni sklop prtljažnika A.za v
ozila koja su opremljena Hi-Fi uređajem,
sa desne strane, odvrnite vijak za četvrt kruga,
zatim izvadite bočni sklop prtljažnika A na
gore. Možete da koristite ključ za skidanje točkova da
biste zavijali i odvijali zavrtanj za pričvršćivanje C
.
Praktične informacije
Page 203 of 384
201
C5_sr_Chap08_information_ed01-2015

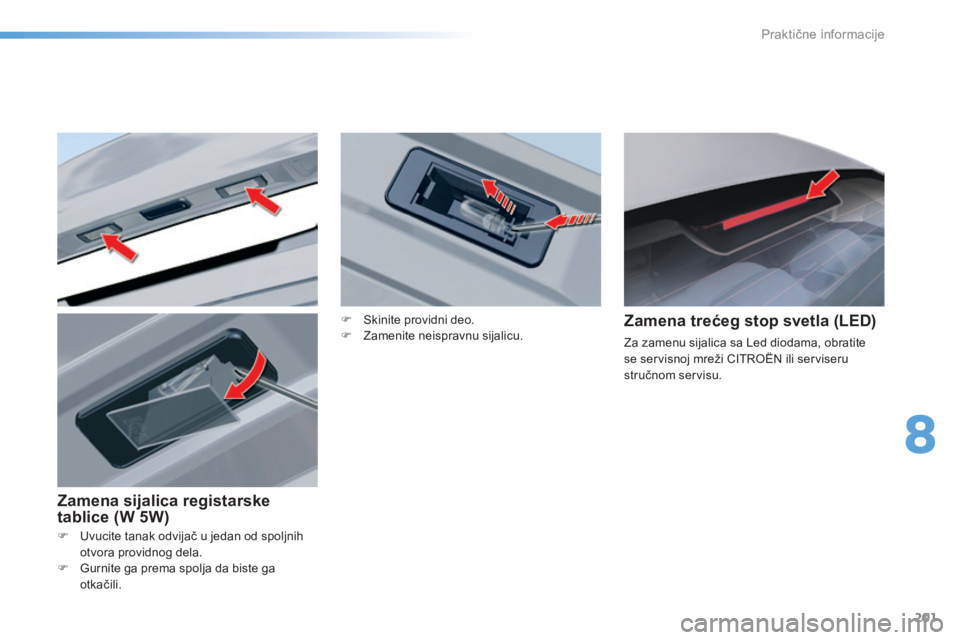

F Uvucite tanak odvijač u jedan od spoljnih otvora providnog dela.
F
G
urnite ga prema spolja da biste ga
otkačili.
Zamena trećeg stop svetla (LED)
za zamenu sijalica sa Led diodama, obratite
se servisnoj mreži CiTr oËn ili serviseru
stručnom servisu.
F
s
k
inite providni deo.
F
za
menite neispravnu sijalicu.
Zamena sijalica registarske
tablice (W 5W)
8
Praktične informacije
Page 204 of 384
202
C5_sr_Chap08_information_ed01-2015

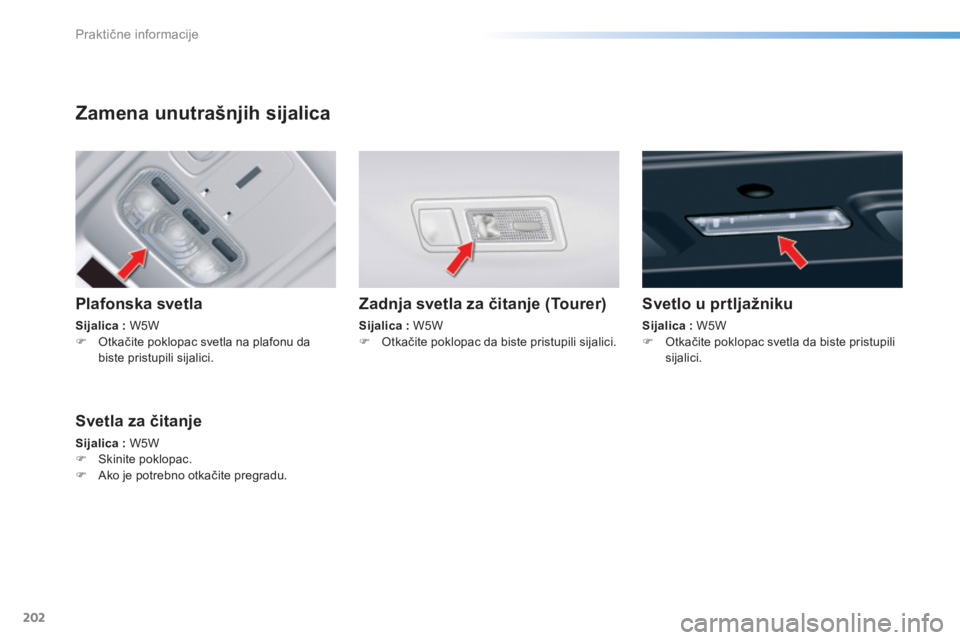

Zamena unutrašnjih sijalica
Plafonska svetla
Sijalica : W 5W
F ot kačite poklopac svetla na plafonu da
biste pristupili sijalici.
Zadnja svetla za čitanje (Tourer)
Sijalica : W 5W
F ot kačite poklopac da biste pristupili sijalici.
Svetla za čitanje
Sijalica : W 5W
F s kinite poklopac.
F
a
k
o je potrebno otkačite pregradu.
Svetlo u prtljažniku
Sijalica : W 5W
F ot kačite poklopac svetla da biste pristupili
sijalici.
Praktične informacije
Page 205 of 384
203
C5_sr_Chap08_information_ed01-2015

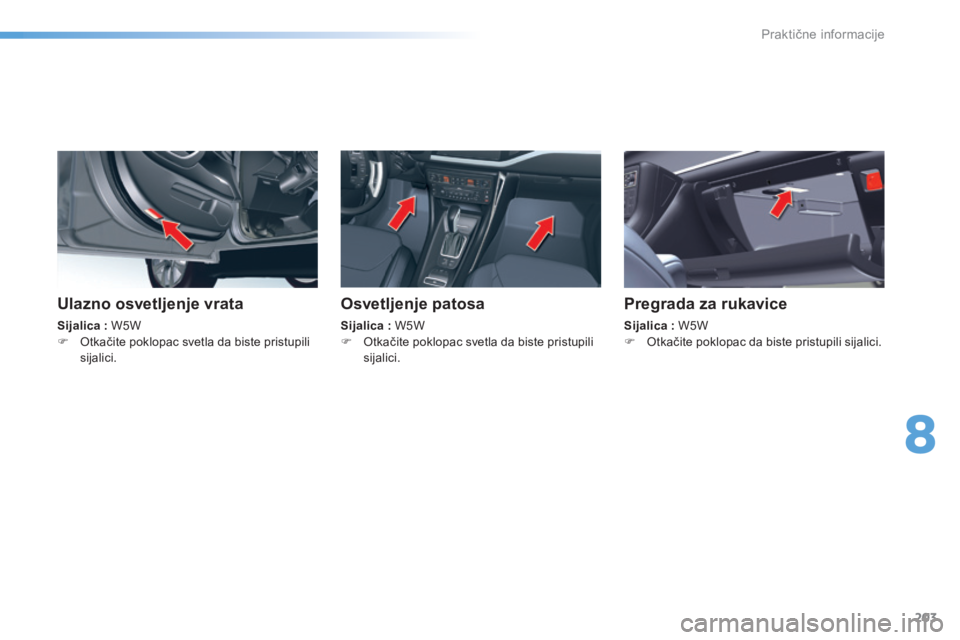

Ulazno osvetljenje vrata
Sijalica : W 5W
F ot kačite poklopac svetla da biste pristupili
sijalici.
Osvetljenje patosa
Sijalica : W 5W
F ot kačite poklopac svetla da biste pristupili
sijalici.
Pregrada za rukavice
Sijalica : W 5W
F ot kačite poklopac da biste pristupili sijalici.
8
Praktične informacije
Page 206 of 384

204
C5_sr_Chap08_information_ed01-2015

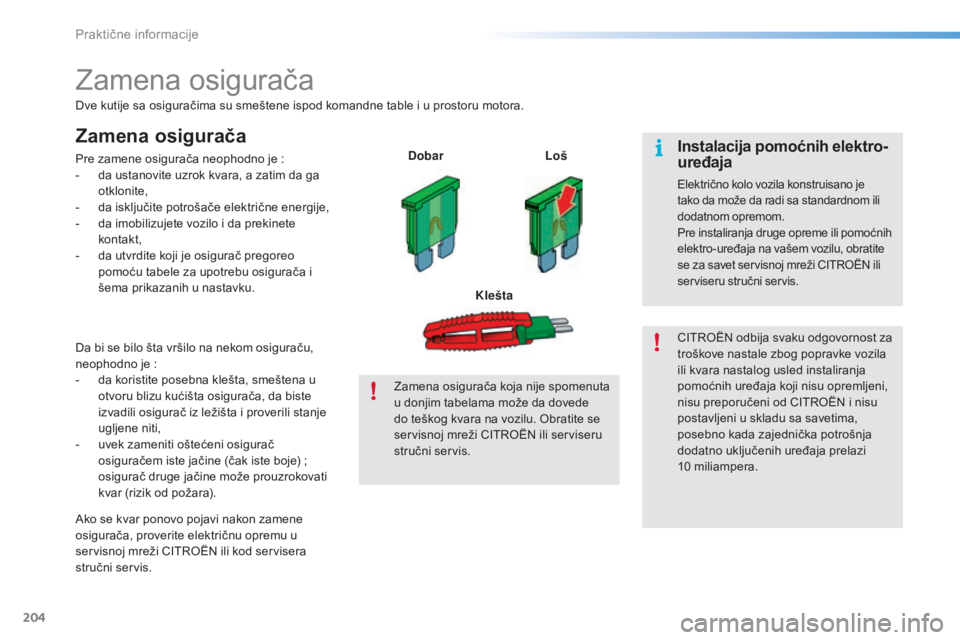

zamena osigurača
dve kutije sa osiguračima su smeštene ispod komandne table i u prostoru motora.
Zamena osigurača
Pre zamene osigurača neophodno je :
- d a ustanovite uzrok kvara, a zatim da ga
otklonite,
-
d
a isključite potrošače električne energije,
-
d
a imobilizujete vozilo i da prekinete
kontakt,
-
d
a utvrdite koji je osigurač pregoreo
pomoću tabele za upotrebu osigurača i
šema prikazanih u nastavku. Dobar
Loš
Klešta
ak
o se kvar ponovo pojavi nakon zamene
osigurača, proverite električnu opremu u
servisnoj mreži C
iTr
o
Ën
ili kod servisera
stručni servis.
da b
i se bilo šta vršilo na nekom osiguraču,
neophodno je
:
-
d
a koristite posebna klešta, smeštena u
otvoru blizu kućišta osigurača, da biste
izvadili osigurač iz ležišta i proverili stanje
ugljene niti,
-
u
vek zameniti oštećeni osigurač
osiguračem iste jačine (čak iste boje)
;
osigurač druge jačine može prouzrokovati
kvar (rizik od požara).
za
mena osigurača koja nije spomenuta
u donjim tabelama može da dovede
do teškog kvara na vozilu.
o
b
ratite se
servisnoj mreži C
iTr
o
Ën
ili serviseru
stručni servis. C
iTr
o
Ën
odbija svaku odgovornost za
troškove nastale zbog popravke vozila
ili kvara nastalog usled instaliranja
pomoćnih uređaja koji nisu opremljeni,
nisu preporučeni od C
iTr
o
Ën
i nisu
postavljeni u skladu sa savetima,
posebno kada zajednička potrošnja
dodatno uključenih uređaja prelazi
10
mil
iampera.Instalacija pomoćnih elektro-
uređaja
električno kolo vozila konstruisano je
tako da može da radi sa standardnom ili
dodatnom opremom.
Pre instaliranja druge opreme ili pomoćnih
elektro-uređaja na vašem vozilu, obratite
se za savet servisnoj mreži C
iTr
o
Ën
ili
serviseru stručni servis.
Praktične informacije
Page 207 of 384
205
C5_sr_Chap08_information_ed01-2015

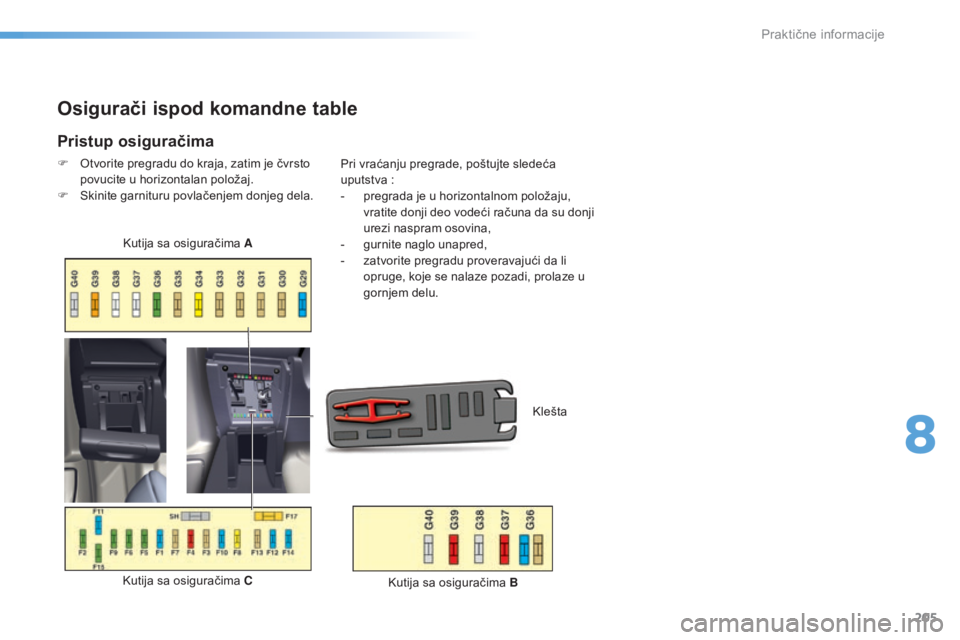

Osigurači ispod komandne table
Pristup osiguračima
F otvorite pregradu do kraja, zatim je čvrsto povucite u horizontalan položaj.
F
s
k
inite garnituru povlačenjem donjeg dela.
ku
tija sa osiguračima C
ku
tija sa osiguračima A
kl
ešta
Pri vraćanju pregrade, poštujte sledeća
uputstva
:
-
p
regrada je u horizontalnom položaju,
vratite donji deo vodeći računa da su donji
urezi naspram osovina,
-
g
urnite naglo unapred,
-
z
atvorite pregradu proveravajući da li
opruge, koje se nalaze pozadi, prolaze u
gornjem delu.
ku
tija sa osiguračima B
8
Praktične informacije
Page 208 of 384
206
C5_sr_Chap08_information_ed01-2015
Kutija sa osiguračima A
Kutija sa osiguračima B
Osigurač br.Jačina Funkcije
G29 -
ne k
oristi se
G30 5 AGrejači retrovizora
G31 5 A
se
nzor za kišu i svetlo
G32 5 ALampice nezakopčanosti pojaseva
G33 5 A
ele
ktrohromni retrovizori
G34 20 AŠtitnik od sunca (Berline)
G35 5 A
sv
etlo na vratima suvozača – Pomeranje retrovizora suvozača
G36 30 AMotorizovani poklopac prtljažnika (Tourer)
G37 20 AGrejači prednjih sedišta
G38 30 A
el
ektrično podešavanje sedišta vozača
G39 30 A
el
ektrično podešavanje sedišta suvozača – Hi-Fi pojačalo
G40 3 A
na
pajanje kućišta kuke za vuču (B
s
r
-
a)
Osigurač br. Jačina Funkcije
G36 15 A
au
tomatski menjač sa 6 stepena prenosa
G37 10 A
dn
evna svetla – d
i
jagnostička utičnica
G38 3 AC
d
s / asr
G3
9 10 AHidrauličko oslanjanje
G40 3 A
sToP p
rekidač
Praktične informacije
