Illatosító
Segítségével a középső szellőzőkön keresztül illatosított levegőt juttathat az utastérbe.
F
Az illatosítást az A gomb elforgatásával
szabályozhatja (balra tekerve csökken, jobbra tekerve
nő a bejuttatott illatosított levegő mennyisége), illetve
állíthatja le (ha ütközésig balra tekeri a gombot).
A középső szellőzők legyenek nyitva.
F Fordítsa el negyed fordulattal balra, és egyben nyomja be ütközésig az A gombot.
F

V
egye ki az illatosítót a műszer falból.
F

C
serélje ki a patront (lásd „ Az illatpatron
cseréje” c. részt).
Az illatosító kivétele
Az illatosítás szabályozása
A patron behelyezését vagy cseréjét követően:
F h elyezze vissza az illatosítót a helyére,
F

f
ordítsa el negyed fordulattal jobbra.
Az illatosító behelyezése
Napi 1 órás használat mellett egy
patron átlagosan 3 hónapig elegendő. A gépkocsi vásárlásakor az illatosítóban
üres patron található, használatához
előbb egy új patront kell az illatosítóba
helyeznie.
3
Ergon

104
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016
Az illatosító utántöltője egy B patronból és
egy C védőtokból áll.
F

T
ávolítsa el a D védőcsomagolást.
F

H
elyezze a B patron fejét az illatosító A
gombjára.
F

F
ordítsa el negyed fordulattal, és egyben
rögzítse a patront a gombhoz, majd
távolítsa el a védőtokot.
F

T
egye be az illatosítót a helyére.
Az illatpatronokat bármikor kicserélheti, és a
megkezdett patronokat visszateheti eredeti
védőtokjukba.
Az illatpatron cseréje
Az illatosító A gombja az utántöltő patrontól
független alkatrész. A patronok az A gomb
nélkül kerülnek forgalomba.
Az illatosító A gombja kizárólag egy illatpatron
segítségével rögzíthető a műszer fali
középkonzolra, ezért őrizze meg az A gombot,
és gépjárművében mindig tartson egy utántöltő
patront.
Az utántöltő patronokat – országtól függően
–
a weboldalon keresztül vagy a CI
t

roën
hálózatban, illetve szakszervizekben
vásárolhatja meg.
A kesztyűtartóban külön rakodóhelyek kerültek
kialakításra az illatpatronok és a védőtokok
tárolására.
Az illatosító gombja
Biztonsága érdekében csak a
kifejezetten erre a célra készült
illatpatronokat használja.
Ne töltse újra és ne szedje szét a
patronokat.
A nem használt patronokat tartsa
eredeti csomagolásukban.
Gyermekek és háziállatok elől
gondosan zárja el őket.
Vigyázzon, hogy a patronok tartalma ne
kerüljön a bőrére vagy a szemébe.
Ha véletlenül lenyelte, forduljon
orvoshoz, és mutassa meg az
illatpatron csomagolását vagy címkéjét.
Az illatpatron behelyezését vagy
kivételét soha ne vezetés közben
végezze.
Ergonómia és kényelem

105
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016
Első kialakítás
1. Napellenző
2. Térképtartó
3.
Ke

sztyűtar tó
4.
K

özépső tárolóhely
(

elektromos és audiocsatlakozókat
tartalmaz)
5.
M

agas konzol zárt tárolóhellyel, alacsony
konzol vagy kivehető konzol
6.
P

ohártartó
7.
A

jtózsebek
8.
K

ormány alatti tárolóhely
(

a fedélzeti dokumentumok számára)
3
Ergonómia és kényelem

106
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016
Elhúzható napellenzők
Az utasokat elhúzható napellenzők védik az
erős fénytől és a napsugárzástól. Beállításuk
kézzel történik.
F Az A rész elhúzásával állítsa a napellenzőt
a kívánt helyzetbe.
Lehajtható napellenzők
Kesztyűtartó
Felszereltségtől függően a kesztyűtartóban egy
CD-lejátszó is lehet.
F

A k
esztyűtartó nyitásához emelje meg a
kart.
A világítás a fedél nyitását követően bekapcsol.
A kesztyűtartó hűtése egy kézzel elzárható
szellőzőfúvókán keresztül történik.
A kesztyűtartó közvetlen összeköttetésben
van a gépjármű légkondicionáló rendszerével,
ahonnan az utastérben beállított
hőmérséklettől függetlenül hűvös levegő
érkezik.
A kesztyűtartó hűtése csak járó motornál és
bekapcsolt légkondicionáló rendszer mellett
biztosított.
A napellenzők elöl lehajtható résszel
egészülnek ki.
Hajtsa le a napellenzőt, ha szemből süt a nap.
Ha a nap az oldalablakok felöl süt, óvatosan
pattintsa ki a napellenzőt a rögzítésből, és
hajtsa ki oldalra.
A lehajtható napellenzők a napellenző
roló elhúzásakor a középső tartóelemben
reteszelődnek. A napellenző függőleges
helyzetben vehető ki, illetve illeszthető vissza
a helyére.
Elhúzható napellenzők
ne kapaszkodjon bele, és ne akasszon
semmilyen nehéz tárgyat a napellenző
sínjére.
Ergon

107
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016

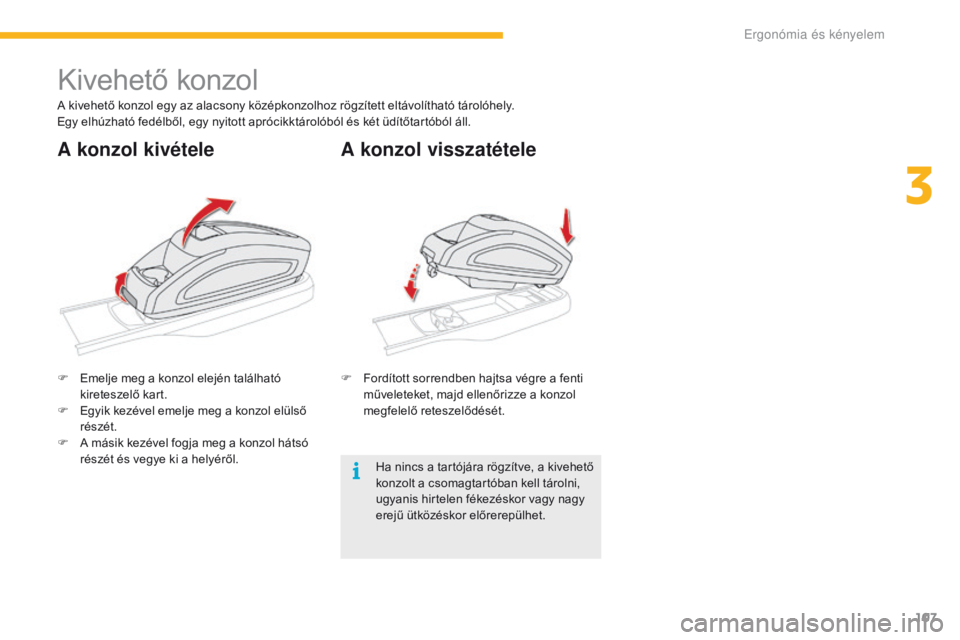

Kivehető konzol
A kivehető konzol egy az alacsony középkonzolhoz rögzített eltávolítható tárolóhely.
Egy elhúzható fedélből, egy nyitott aprócikktárolóból és két üdítőtartóból áll.
F
E
melje meg a konzol elején található
kireteszelő kart.
F

E
gyik kezével emelje meg a konzol elülső
részét.
F

A m
ásik kezével fogja meg a konzol hátsó
részét és vegye ki a helyéről. F

F
ordított sorrendben hajtsa végre a fenti
műveleteket, majd ellenőrizze a konzol
megfelelő reteszelődését.
Ha nincs a tartójára rögzítve, a kivehető
konzolt a csomagtartóban kell tárolni,
ugyanis hirtelen fékezéskor vagy nagy
erejű ütközéskor előrerepülhet.
A konzol kivétele A konzol visszatétele
3
Ergonómia és kényelem

108
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016
Középső tárolóhely
F A középső tárolóhely nyitásához húzza meg a kart és hajtsa le a fedelet.
Nyitáskor a világítás bekapcsol.
A felső részen található gombbal kikapcsolhatja
a világítást.
230 V/50 H z-es csatlakozó
A középső tárolóhelyen egy 230 V/50 Hz-es
( max. teljesítmény: 120 W) csatlakozó található.
Használatához:
F

n
yissa ki a középső tárolóhelyet,
F

e
llenőrizze, hogy a jelzőlámpa zölden
világít-e,
F

c
satlakoztassa a multimédiás vagy egyéb
elektromos készüléket (telefontöltő,
hordozható számítógép, CD/DVD-lejátszó,
cumisüveg-melegítő stb.).
A csatlakozó járó motornál és a Stop & Start
funkció STOP üzemmódjában is működik.
A tárolóhely felszereltségtől függően
tartalmazhat:
-

1 d

b 230 voltos csatlakozót,
-

1 d

b 12 voltos csatlakozót,
-

1 d

b USB-portot,
-

1 d

b JACK csatlakozót. Ha a csatlakozó meghibásodott, a zöld
jelzőlámpa villog.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben. Egyszerre csak egy készüléket
csatlakoztasson a csatlakozón
keresztül (ne használjon hosszabbítót
vagy elosztót).
Kizárólag II-es szigetelésű készülékeket
csatlakoztasson ( jelzés a készüléken).
Túlzott áramfogyasztás esetén vagy
ha a gépkocsi elektromos rendszere
szükségessé teszi (különleges időjárási
körülmények, elektromos túlterhelés
stb.) a csatlakozó áramellátása
biztonsági okokból megszakad. Ilyen
esetben kialszik a zöld jelzőlámpa.
Ergon

109
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016
USB-vel történő használat közben a
hordozható készülék automatikusan
feltöltődhet.
Üzenet jelzi, ha a külső eszköz
áramfogyasztása nagyobb a
gépjárműben biztosítottnál.
12 voltos csatlakozó
A JACK csatlakozó a középső tárolóhelyen
található.
Lehetővé teszi hordozható készülékek, pl.
iPod
® típusú digitális lejátszó csatlakoztatását.
Az audiofájlokat a gépkocsi hangszóróin
keresztül hallgathatja meg.
A fájlok kezelése a hordozható készülékről
történik. Az USB-port a középső tárolóhelyen található.
Lehetővé teszi hordozható készülékek vagy
pendrive csatlakoztatását.
Beolvassa és az audiorendszerre továbbítja
az audiofájlokat, amelyeket azután a gépkocsi
hangszóróin keresztül sugároz.
A fájlokat a kormánykeréken vagy az
érintőképernyőn található gombokkal kezelheti.
JACK csatlakozó
USB-port
Az eszköz használatáról bővebben lásd az
„ Audio- és telematikai berendezések” c.
kiegészítést.
F

H

a 12 voltos (max. teljesítmény: 120 W)
tartozékot kíván csatlakoztatni, emelje
meg a fedelet, és helyezze be a megfelelő
adaptert.
Mindig vegye figyelembe a csatlakozó
maximális teljesítményét (ellenkező esetben
tönkremehet a csatlakoztatott tartozék).
A CITROËN által nem jóváhagyott
elektromos berendezés csatlakoztatása
(pl. USB-csatlakozós töltő) működési
zavart okozhat a gépjármű elektromos
rendszerében (rossz rádióvétel, a
képernyőkijelzés zavara stb.).
3
Ergonómia és kényelem

110
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed01-2016
A vezetőoldali kiegészítő padlószőnyeg kivételéhez:F tolja az ülést leghátsó helyzetébe,F pattintsa ki a rögzítőelemeket,F vegye ki a szőnyeget.
Kiegészítő padlószőnyeg
Első behelyezésekor a vezető oldalán kizárólag
a szőnyeghez tartozó tasakban található
rögzítőket használja.
A többi védőszőnyeget egyszerűen a padlóra
kell helyezni.A pedálok beszorulásának elkerülése
érdekében:
-
k

izárólag a gépjárműben található
rögzítésekhez illő kiegészítő
padlószőnyeget használjon;
a rögzítések használata
elengedhetetlen,
-
s

oha ne helyezzen egymásra több
védőszőnyeget.
A CI
t

roën
ál
tal nem ajánlott
kiegészítő padlószőnyeg használata
akadályozhatja a pedálok mozgását,
és a sebességszabályozó/-korlátozó
berendezés meghibásodásához vezethet.
A CITROËN által ajánlott kiegészítő
padlószőnyegeket két rögzítőelemmel
látták el, melyek az ülés alatt találhatók.
A vezetőoldali kiegészítő padlószőnyeg
visszahelyezéséhez:
F

h
elyezze el megfelelően a szőnyeget,
F
n
yomja vissza a rögzítőelemeket,
F
e
llenőrizze a szőnyeg megfelelő rögzítését.
Behelyezés
Eltávolítás
Visszahelyezés
Tárolódobozok
F Emelje meg a kart, és hajtsa le a
tárolódoboz fedelét.
Nyitás
A dobozokba ne helyezzen súlyos
tárgyakat.
Felszereltségtől függően az első ülések alatt
tárolódobozok találhatók.
