2016 CITROEN C4 CACTUS Manual do condutor (in Portuguese)

207
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015
Fusíveis no compartimento do motor
Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível (ver parágrafo
correspondente).
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F1 40Ar condicionado.
F2 30 / 40
Stop & Start.
F3 30Caixa de fusíveis do habitáculo.
F4 70Caixa de fusíveis do habitáculo.
F5 70Caixa de serviço inteligente (BSI).
F6 60Grupo motoventilador.
F7 80Caixa de serviço inteligente (BSi).
F8 15Controlo do motor, bomba de gasolina.
F9 15Controlo do motor.
F10 15Controlo do motor.
F11 20Controlo do motor.
F12 5Grupo motoventilador.
F13 5Caixa de serviço inteligente (BSI).
F14 5Caixa de carga da bateria (motor não Stop & Start).
F15 5Stop & Start.
F17 5Caixa de serviço inteligente (BSI).
F18 10Luz de estrada direita.
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
8
Em caso de avaria

208
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

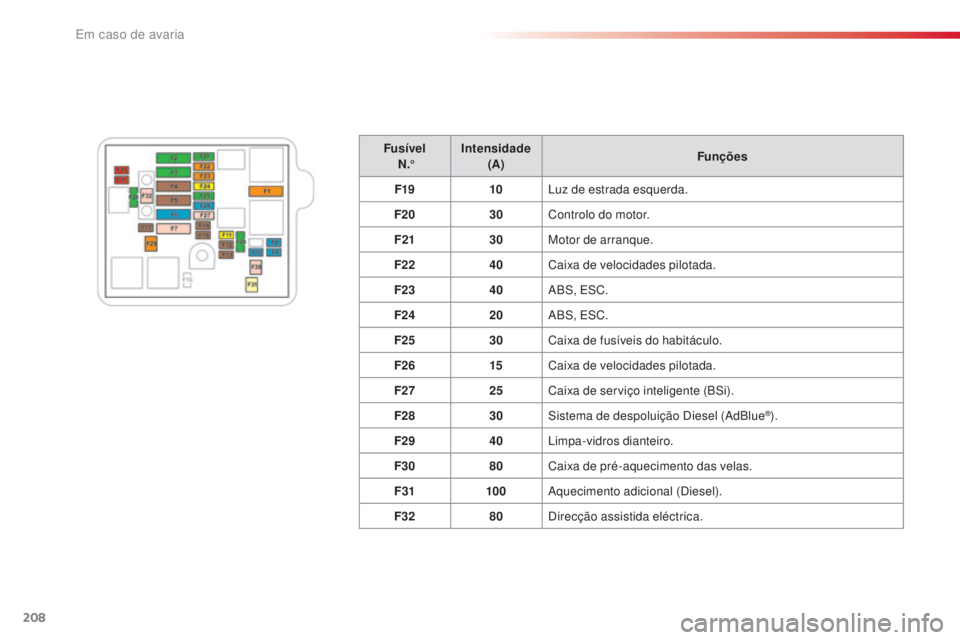

Fusível N .° Intensidade
(A) Funções
F19 10Luz de estrada esquerda.
F20 30Controlo do motor.
F21 30Motor de arranque.
F22 40Caixa de velocidades pilotada.
F23 40ABS, ESC.
F24 20ABS, ESC.
F25 30Caixa de fusíveis do habitáculo.
F26 15Caixa de velocidades pilotada.
F27 25Caixa de serviço inteligente (BSi).
F28 30Sistema de despoluição Diesel (AdBlue
®).
F29 40Limpa-vidros dianteiro.
F30 80Caixa de pré-aquecimento das velas.
F31 100Aquecimento adicional (Diesel).
F32 80Direcção assistida eléctrica.
Em caso de avaria

209
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015
Bateria de 12 V
A bateria encontra-se situada sob o capot do
motor.
Para aceder ao borne (+):
F
d
estranque o capot através do comando
interior e, em seguida, do comando exterior,
F

e
leve o capot e, em seguida, fixe-o com a
respectiva vareta,
F

e
leve a tampa em plástico para aceder ao
borne (+).
Acesso à bateria
Modo de execução para efectuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.
A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12
V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede CITROËN ou de uma oficina
qualificada.
Após a montagem da bateria,
o Stop & Start ficará activo apenas
após uma imobilização contínua do
veículo, cuja duração depende das
condições climáticas e do estado de
carga da bateria (até cerca de 8
horas).
Antes de qualquer intervenção
Imobilize o veículo, engrene o travão
de estacionamento, coloque a caixa
de velocidades em ponto morto e, em
seguida, desligue a ignição.
Verifique que todos os equipamentos
eléctricos se encontram desligados. Não force carregando no manípulo,
uma vez que se a braçadeira estiver
posicionada incorrectamente o
bloqueio é impossível; recomece o
procedimento.
Desligar o terminal (+)
F Eleve a manípulo D no máximo para bloquear a braçadeira E .
Ligar o terminal (+)
F Posicione a braçadeira E aberta do cabo
no terminal (+) da bateria.
F

P
ressione verticalmente a braçadeira E
para a posicionar correctamente contra a
bateria.
F
B

loqueie a braçadeira, afastando a argola de
posicionamento e baixando o manípulo D .
8
Em caso de avaria

210
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

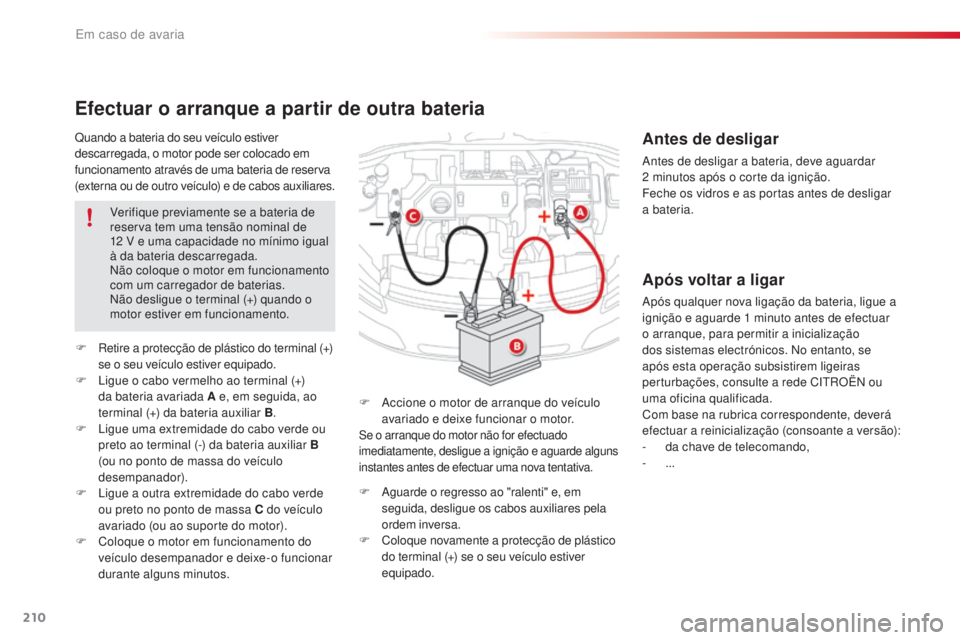

Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria de reserva
(externa ou de outro veículo) e de cabos auxiliares.
Efectuar o arranque a partir de outra bateria
F Accione o motor de arranque do veículo avariado e deixe funcionar o motor.
Se o arranque do motor não for efectuado
imediatamente, desligue a ignição e aguarde alguns
instantes antes de efectuar uma nova tentativa.
F Retire a protecção de plástico do terminal (+)
se o seu veículo estiver equipado.
F

L
igue o cabo vermelho ao terminal (+)
da bateria avariada A e, em seguida, ao
terminal (+) da bateria auxiliar B .
F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar
B
(ou no ponto de massa do veículo
desempanador).
F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado (ou ao suporte do motor).
F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos. Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12
V e uma capacidade no mínimo igual
à da bateria descarregada.
Não coloque o motor em funcionamento
com um carregador de baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento.
Antes de desligar
Antes de desligar a bateria, deve aguardar
2
minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.
Após voltar a ligar
Após qualquer nova ligação da bateria, ligue a
ignição e aguarde 1 minuto antes de efectuar
o arranque, para permitir a inicialização
dos sistemas electrónicos. No entanto, se
após esta operação subsistirem ligeiras
perturbações, consulte a rede CITROËN ou
uma oficina qualificada.
Com base na rubrica correspondente, deverá
efectuar a reinicialização (consoante a versão):
-

d
a chave de telecomando,
-


...
F Aguarde o regresso ao "ralenti" e, em seguida, desligue os cabos auxiliares pela
ordem inversa.
F
C

oloque novamente a protecção de plástico
do terminal (+) se o seu veículo estiver
equipado.
Em caso de avaria

211
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015
As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias usadas
num ponto de recolha especial.Antes de manusear a bateria, proteja os
seus olhos e cara.
Qualquer operação na bateria deverá
ser efectuada num local arejado e longe
de chamas ou de fontes de faíscas,
para evitar riscos de explosão e de
incêndio.
Não tente recarregar uma bateria
congelada; deverá, em primeiro lugar,
descongelá-la para evitar riscos de
explosão. Se esta tiver congelado,
solicite verificação da bateria antes da
recarga pela rede CITROËN ou por
uma oficina qualificada que verificará
se os componentes internos não foram
danificados e se o contentor não se
encontra fissurado, o que provocaria
um risco de fuga de ácido tóxico e
corrosivo.
Não inverta as polaridades e utilize
apenas um carregador de 12
V.
Não desligue os terminais com o motor
em funcionamento.
Não recarregue as baterias sem ter
desligado os terminais.
Lave as mãos no fim da operação.
Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria.
Se possuir uma caixa de velocidades
pilotada, não empurre o veículo para
efectuar o arranque do motor.Recarregar a bateria com
um carregador de bateria
F Desligue a bateria do veículo.
F R espeite as instruções de utilização
fornecidas pelo fabricante do carregador.
F

L
igue novamente a bateria começando
pelo borne (-).
F

V
erifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com
sulfato (resíduo esbranquiçado ou
esverdeado), devem ser desmontados e
limpos Com o Stop & Start, a recarga da
bateria não necessita que esta seja
desligada.
8
Em caso de avaria

212
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

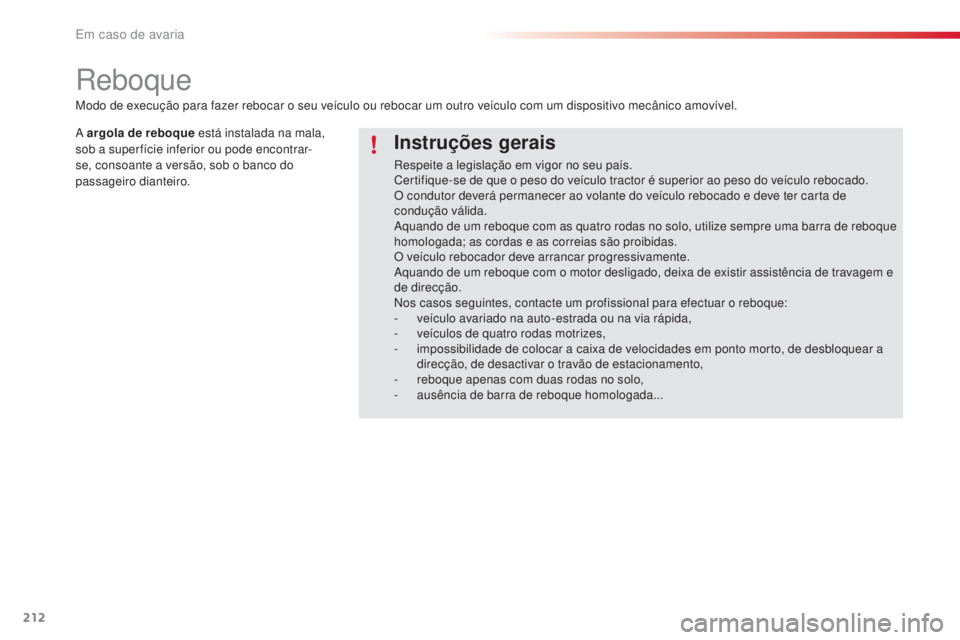

Reboque
Instruções gerais
Respeite a legislação em vigor no seu país.
Certifique-se de que o peso do veículo tractor é superior ao peso do veículo rebocado.
O condutor deverá permanecer ao volante do veículo rebocado e deve ter carta de
condução válida.
Aquando de um reboque com as quatro rodas no solo, utilize sempre uma barra de reboque
homologada; as cordas e as correias são proibidas.
O veículo rebocador deve arrancar progressivamente.
Aquando de um reboque com o motor desligado, deixa de existir assistência de travagem e
de direcção.
Nos casos seguintes, contacte um profissional para efectuar o reboque:
-
v
eículo avariado na auto-estrada ou na via rápida,
-

v
eículos de quatro rodas motrizes,
-

i
mpossibilidade de colocar a caixa de velocidades em ponto morto, de desbloquear a
direcção, de desactivar o travão de estacionamento,
-

r
eboque apenas com duas rodas no solo,
-

a
usência de barra de reboque homologada...
Modo de execução para fazer rebocar o seu veículo ou rebocar um outro veículo com um dispositivo mecânico amovível.
A argola de reboque
está instalada na mala,
sob a super fície inferior ou pode encontrar-
se, consoante a versão, sob o banco do
passageiro dianteiro.
Em caso de avaria

213
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

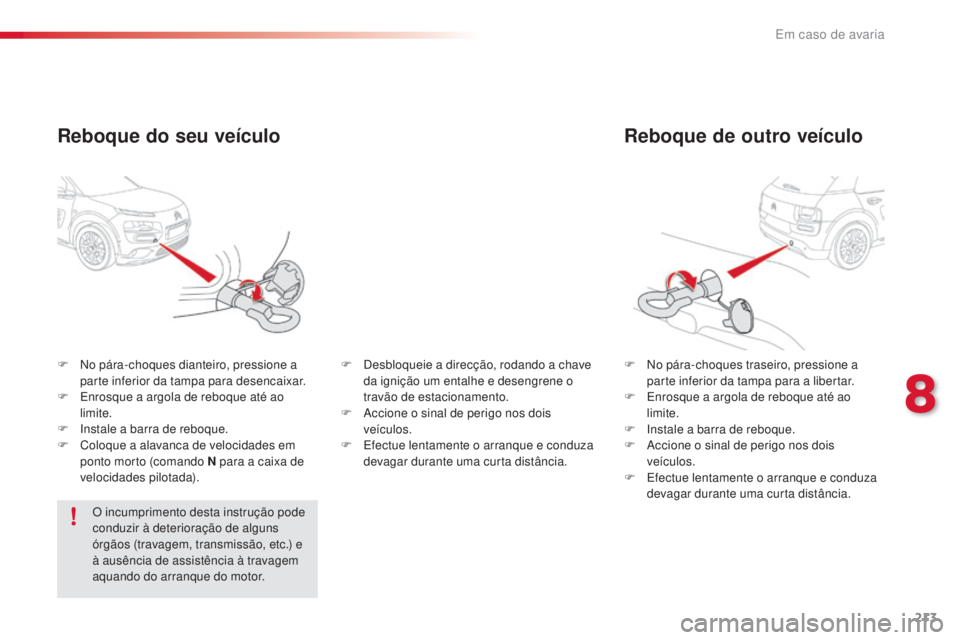

Reboque de outro veículo
F No pára-choques traseiro, pressione a parte inferior da tampa para a libertar.
F

E
nrosque a argola de reboque até ao
limite.
F

I
nstale a barra de reboque.
F

A
ccione o sinal de perigo nos dois
veículos.
F

E
fectue lentamente o arranque e conduza
devagar durante uma curta distância.
F
N
o pára-choques dianteiro, pressione a
parte inferior da tampa para desencaixar.
F

E

nrosque a argola de reboque até ao
limite.
F

I

nstale a barra de reboque.
F

C

oloque a alavanca de velocidades em
ponto morto (comando N para a caixa de
velocidades pilotada).
Reboque do seu veículo
O incumprimento desta instrução pode
conduzir à deterioração de alguns
órgãos (travagem, transmissão, etc.) e
à ausência de assistência à travagem
aquando do arranque do motor. F

D
esbloqueie a direcção, rodando a chave
da ignição um entalhe e desengrene o
travão de estacionamento.
F
A
ccione o sinal de perigo nos dois
veículos.
F
E
fectue lentamente o arranque e conduza
devagar durante uma curta distância.
8
Em caso de avaria

214
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

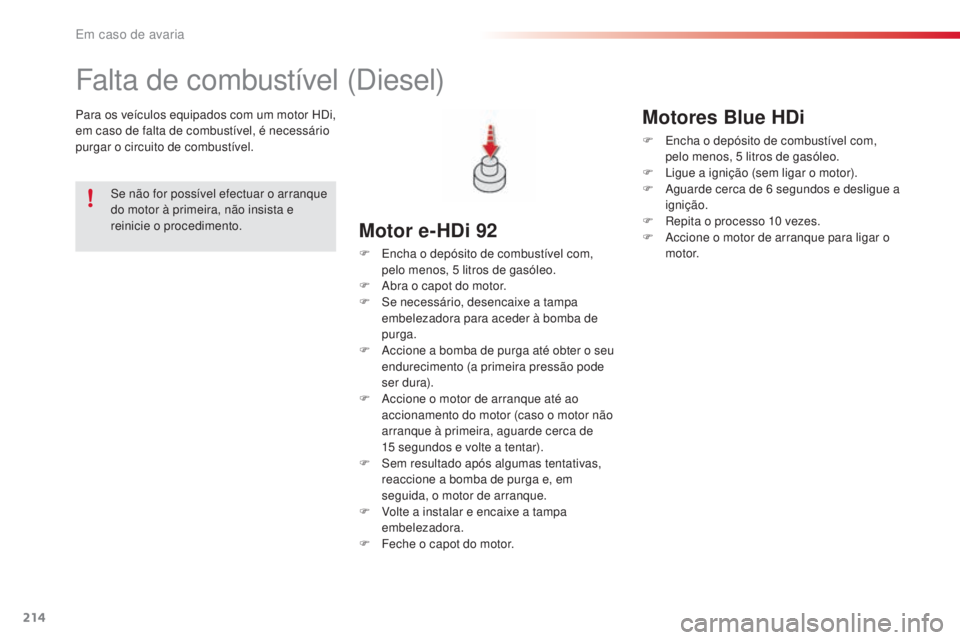

Falta de combustível (Diesel)
Para os veículos equipados com um motor HDi,
em caso de falta de combustível, é necessário
purgar o circuito de combustível.
Motor e-HDi 92
F Encha o depósito de combustível com, pelo menos, 5 litros de gasóleo.
F

A
bra o capot do motor.
F

S
e necessário, desencaixe a tampa
embelezadora para aceder à bomba de
purga.
F

A
ccione a bomba de purga até obter o seu
endurecimento (a primeira pressão pode
ser dura).
F

A
ccione o motor de arranque até ao
accionamento do motor (caso o motor não
arranque à primeira, aguarde cerca de
15
segundos e volte a tentar).
F

S
em resultado após algumas tentativas,
reaccione a bomba de purga e, em
seguida, o motor de arranque.
F

V
olte a instalar e encaixe a tampa
embelezadora.
F

F
eche o capot do motor.
Se não for possível efectuar o arranque
do motor à primeira, não insista e
reinicie o procedimento.
Motores Blue HDi
F Encha o depósito de combustível com,
pelo menos, 5 litros de gasóleo.
F

L
igue a ignição (sem ligar o motor).
F

A
guarde cerca de 6 segundos e desligue a
ignição.
F

R
epita o processo 10 vezes.
F

A
ccione o motor de arranque para ligar o
motor.
Em caso de avaria
