2016 CITROEN C4 CACTUS Manual do condutor (in Portuguese)

191
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

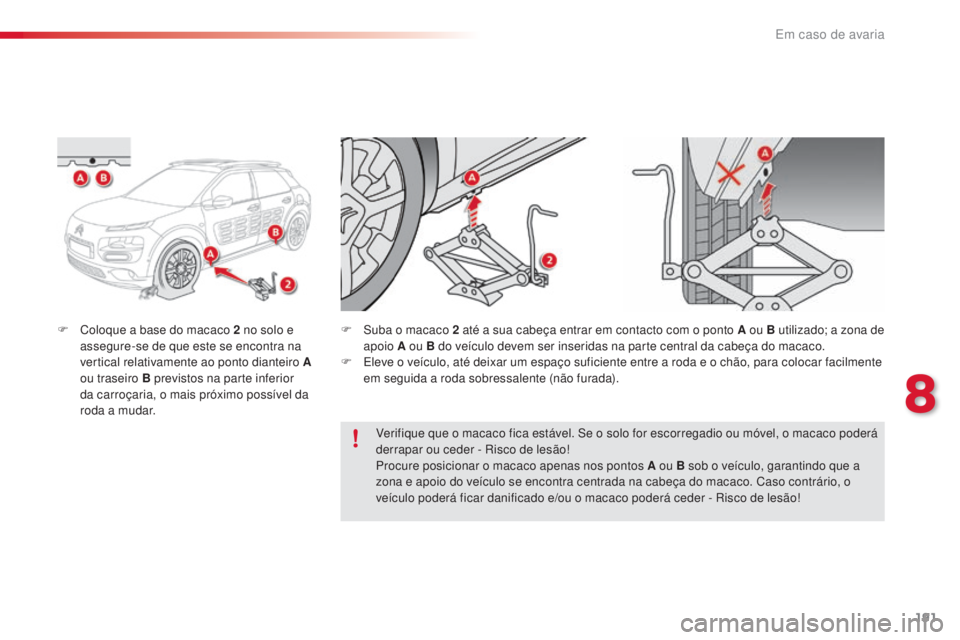

F Coloque a base do macaco 2 no solo e assegure-se de que este se encontra na
vertical relativamente ao ponto dianteiro


A
ou traseiro B previstos na parte inferior
da carroçaria, o mais próximo possível da
roda a mudar. F
S uba o macaco 2 até a sua cabeça entrar em contacto com o ponto A ou B utilizado; a zona de
apoio A ou B do veículo devem ser inseridas na parte central da cabeça do macaco.
F

E
leve o veículo, até deixar um espaço suficiente entre a roda e o chão, para colocar facilmente
em seguida a roda sobressalente (não furada).
Verifique que o macaco fica estável. Se o solo for escorregadio ou móvel, o macaco poderá
derrapar ou ceder - Risco de lesão!
Procure posicionar o macaco apenas nos pontos A ou B sob o veículo, garantindo que a
zona e apoio do veículo se encontra centrada na cabeça do macaco. Caso contrário, o
veículo poderá ficar danificado e/ou o macaco poderá ceder - Risco de lesão!
8
Em caso de avaria

192
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

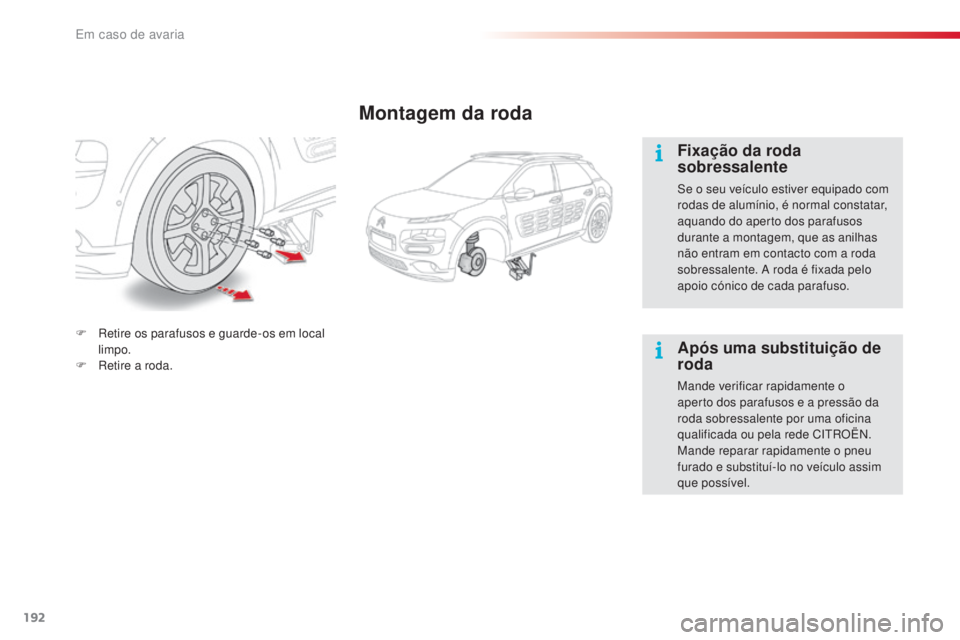

Montagem da roda
Fixação da roda
sobressalente
Se o seu veículo estiver equipado com
rodas de alumínio, é normal constatar,
aquando do aperto dos parafusos
durante a montagem, que as anilhas
não entram em contacto com a roda
sobressalente. A roda é fixada pelo
apoio cónico de cada parafuso.
Após uma substituição de
roda
Mande verificar rapidamente o
aperto dos parafusos e a pressão da
roda sobressalente por uma oficina
qualificada ou pela rede CITROËN.
Mande reparar rapidamente o pneu
furado e substituí-lo no veículo assim
que possível.
F

R

etire os parafusos e guarde-os em local
limpo.
F

R

etire a roda.
Em caso de avaria

193
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

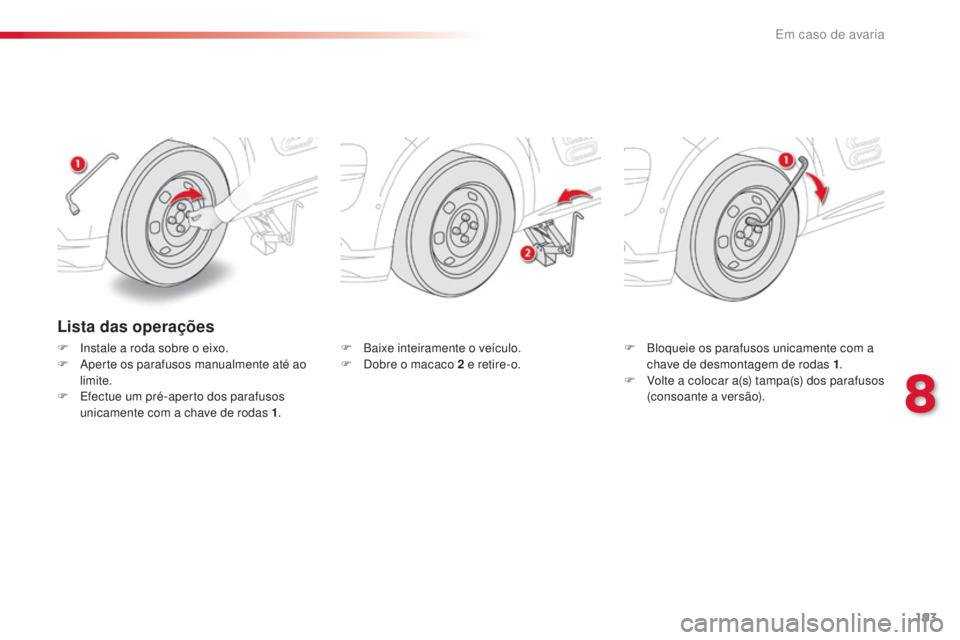

Lista das operações
F Instale a roda sobre o eixo.
F A perte os parafusos manualmente até ao
limite.
F

E
fectue um pré-aperto dos parafusos
unicamente com a chave de rodas 1 .F
B aixe inteiramente o veículo.
F D obre o macaco 2 e retire-o.F
B loqueie os parafusos unicamente com a
chave de desmontagem de rodas 1 .
F

V
olte a colocar a(s) tampa(s) dos parafusos
(consoante a versão).
8
Em caso de avaria

194
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

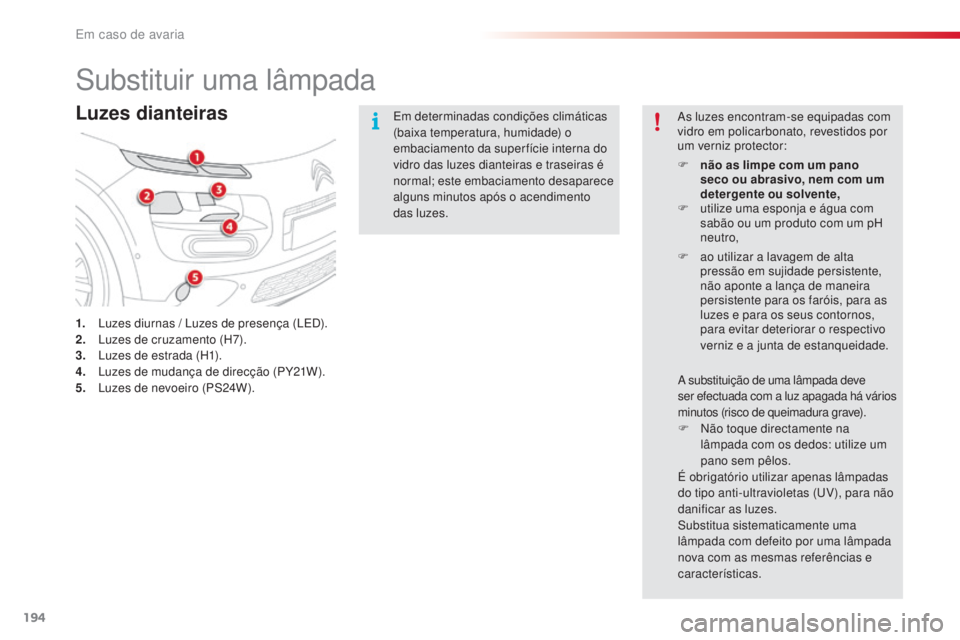

Substituir uma lâmpada
Luzes dianteiras
1. Luzes diurnas / Luzes de presença (LED).
2. Luzes de cruzamento (H7).
3.
L

uzes de estrada (H1).
4.
L

uzes de mudança de direcção (PY21W).
5.
L

uzes de nevoeiro (PS24W). Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o acendimento
das luzes.
As luzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:
F
n
ão as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
F
u
tilize uma esponja e água com
sabão ou um produto com um pH
neutro,
F
a
o utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade.
A substituição de uma lâmpada deve
ser efectuada com a luz apagada há vários
minutos (risco de queimadura grave).
F Não toque directamente na lâmpada com os dedos: utilize um
pano sem pêlos.
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com as mesmas referências e
características.
Em caso de avaria

195
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

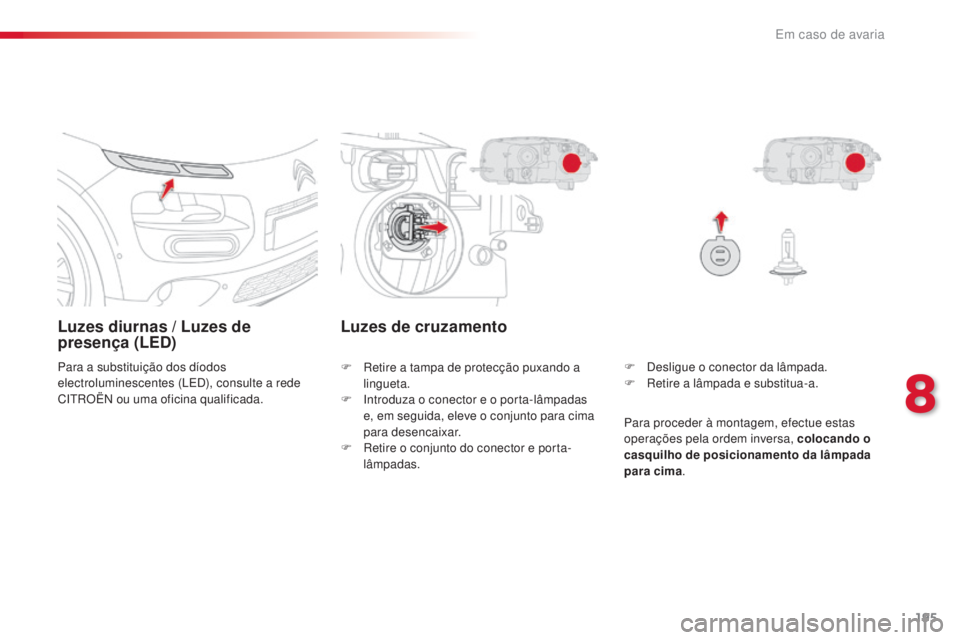

Luzes diurnas / Luzes de
presença (LED)
Para a substituição dos díodos
electroluminescentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.F
D esligue o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Luzes de cruzamento
F Retire a tampa de protecção puxando a lingueta.
F

I
ntroduza o conector e o porta-lâmpadas
e, em seguida, eleve o conjunto para cima
para desencaixar.
F

R
etire o conjunto do conector e porta-
lâmpadas. Para proceder à montagem, efectue estas
operações pela ordem inversa, colocando o
casquilho de posicionamento da lâmpada
para cima
.
8
Em caso de avaria

196
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

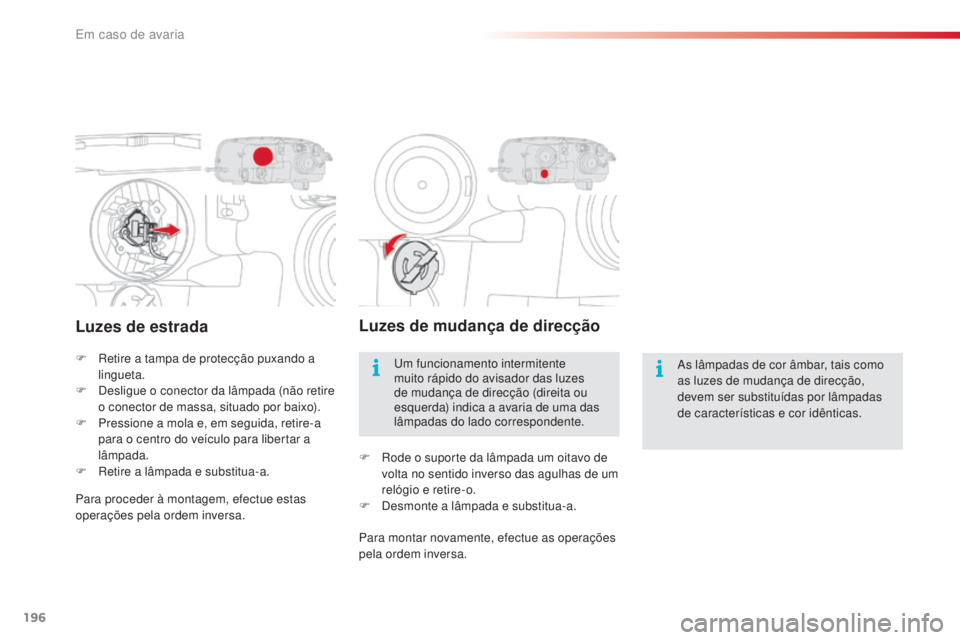

Luzes de estrada
F Retire a tampa de protecção puxando a lingueta.
F

D
esligue o conector da lâmpada (não retire
o conector de massa, situado por baixo).
F

P
ressione a mola e, em seguida, retire-a
para o centro do veículo para libertar a
lâmpada.
F

R
etire a lâmpada e substitua-a.
Luzes de mudança de direcção
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.
Um funcionamento intermitente
muito rápido do avisador das luzes
de mudança de direcção (direita ou
esquerda) indica a avaria de uma das
lâmpadas do lado correspondente.
F

R

ode o suporte da lâmpada um oitavo de
volta no sentido inverso das agulhas de um
relógio e retire-o.
F

D

esmonte a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Para montar novamente, efectue as operações
pela ordem inversa.
Em caso de avaria

197
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015
Luzes de nevoeiro
Para a substituição destas lâmpadas,
pode consultar a rede CITROËN ou
uma oficina qualificada.
F

S

ob o pára-choques dianteiro,
desaparafuse os 3


parafusos de fixação do
resguardo da cava da roda.
F

A

faste o resguardo da cava da roda para
aceder à luz de nevoeiro.
F

D

esligue o conector do porta-lâmpadas,
pressionando a lingueta, situada na parte
superior. F

R

etire o porta-lâmpada pressionando os
dois grampos (em cima e em baixo) com o
dedo polegar e o indicador.
F

S

ubstitua o módulo (porta-lâmpadas e
lâmpada).
Para voltar a montar, efectue estas operações
pela ordem inversa.
8
Em caso de avaria

198
C4-cactus_pt_Chap08_En-cas-de-panne_ed01-2015

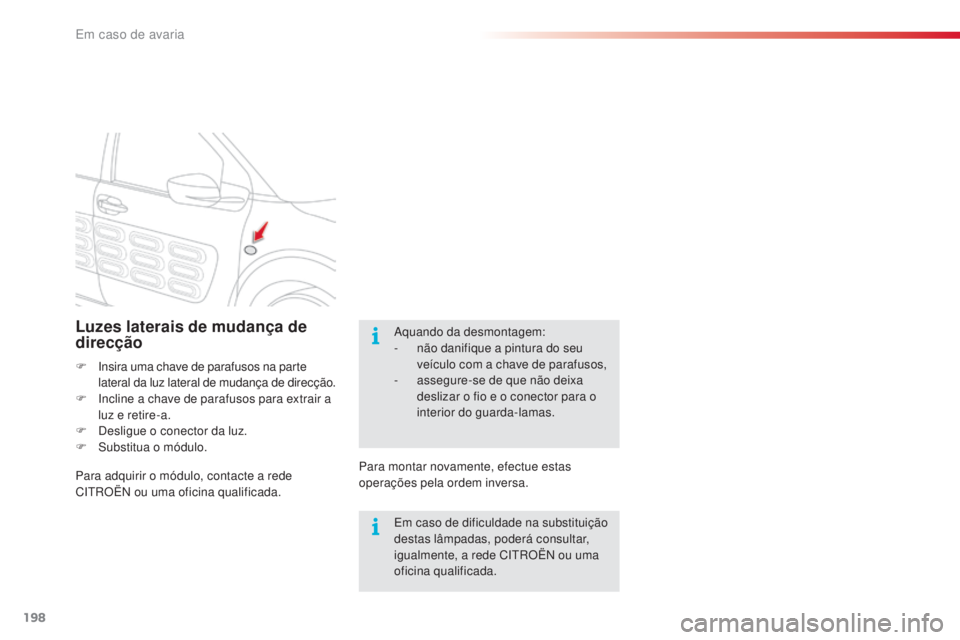

Luzes laterais de mudança de
direcção
F Insira uma chave de parafusos na parte lateral da luz lateral de mudança de direcção.
F

I
ncline a chave de parafusos para extrair a
luz e retire-a.
F

D
esligue o conector da luz.
F

S
ubstitua o módulo.
Para adquirir o módulo, contacte a rede
CITROËN ou uma oficina qualificada. Para montar novamente, efectue estas
operações pela ordem inversa.Aquando da desmontagem:
-

n
ão danifique a pintura do seu
veículo com a chave de parafusos,
- a ssegure-se de que não deixa
deslizar o fio e o conector para o
interior do guarda-lamas.
Em caso de dificuldade na substituição
destas lâmpadas, poderá consultar,
igualmente, a rede CITROËN ou uma
oficina qualificada.
Em caso de avaria
