2016 CITROEN C4 CACTUS Manual do condutor (in Portuguese)

71
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Por ta- luvas
Pala de protecção do sol
A pala de protecção do sol do lado do
condutor possui um espelho de cortesia com
tampa de ocultação e um porta-cartões (ou
compartimento de arrumação de bilhetes). Permite a arrumação de uma garrafa de água,
da documentação de bordo do veículo...
F
P ara ligar um acessório de 12 V (potência
máxima: 120
Watts), eleve a tampa e ligue
o adaptador adequado.
Tomada de acessórios 12 V
F Para abrir o porta-luvas, eleve a tampa.
Respeite a potência máxima da tomada
(risco de deterioração do acessório).
Contém uma tomada JACK e o
comando de neutralização do airbag
frontal do passageiro dianteiro.
Não fixe nem cole nada na pala de sol
do lado do passageiro, esta situação
poderá ocasionar lesões aquando
do accionamento do airbag frontal
(arrumado no tejadilho).
A ligação de um equipamento eléctrico
não homologado pela CITROËN,
como num carregador com tomada
USB, pode provocar perturbações de
funcionamento dos órgãos eléctricos
do veículo, como uma má recepção
radiofónica ou uma perturbação da
visualização nos ecrãs.
3
Ergonomia e conforto

72
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Tomada JACK
Tomada USB
Durante a sua utilização em USB, o
equipamento nómada pode recarregar-
se automaticamente.
Para mais informações sobre a
utilização deste equipamento, consulte
a rubrica "Áudio e telemática".
Para mais pormenores sobre a
utilização deste equipamento, consulte
a rubrica "Áudio e telemática". Permite-lhe ligar um equipamento nómada
para ouvir os seus ficheiros de áudio através
dos altifalantes do veículo.
A gestão dos ficheiros é efectuada a partir do
seu equipamento nómada.
Permite-lhe ligar um equipamento nómada ou
uma pen de memória USB.
Esta lê ficheiros de áudio que são transmitidos
ao sistema de áudio para difusão através dos
altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos no volante ou do auto-rádio. É apresentada uma mensagem se o
consumo do equipamento nómada
for superior à intensidade de corrente
fornecida pelo veículo.
Ergonomia e conforto

73
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Ganchos para vestuário
Encontram-se situados por cima de cada porta
traseira.Caixa de velocidades pilotada
O apoio de braços pode ser rebatido para
a frente para beneficiar do seu conforto ou
elevado totalmente para trás.
Apoio de braços dianteiro
Caixa de velocidades manual
(consoante equipamento)
Estes compartimentos permitem
colocar aparelhos nómadas (telefone,
leitor MP3...) que podem ser ligados
às tomadas USB / Jack ou em carga
à tomada de de acessórios 12V da
consola central.
F

P

ara aceder ao compartimento de
arrumação fechado, eleve o manípulo para
abrir a tampa.
F

P

ara aceder ao compartimento de
arrumação aberto por baixo do apoio de
braços, puxe completamente o apoio de
braços para trás.
3
Ergonomia e conforto

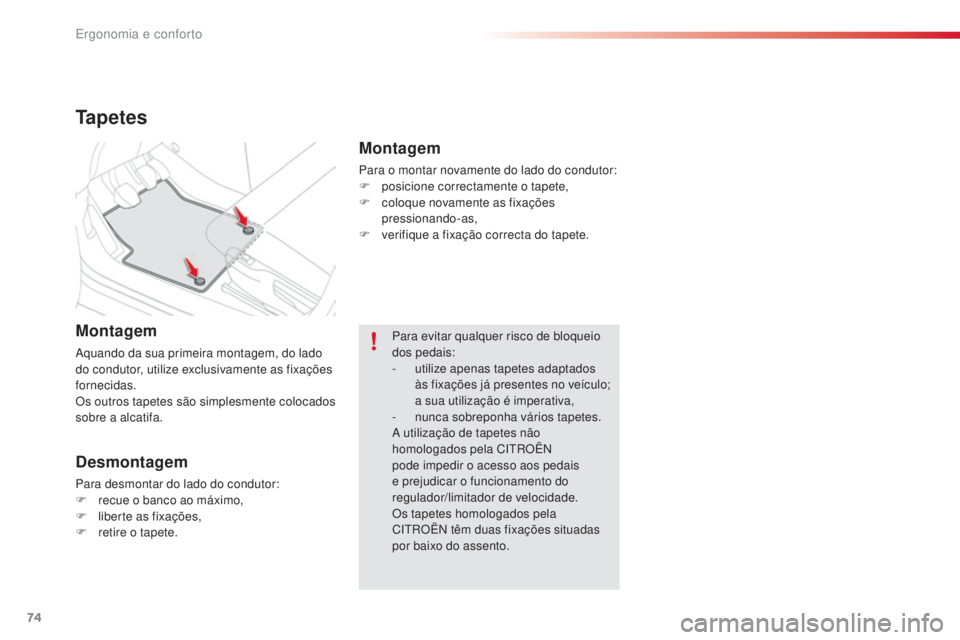

74
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Tapetes
Montagem
Aquando da sua primeira montagem, do lado
do condutor, utilize exclusivamente as fixações
fornecidas.
Os outros tapetes são simplesmente colocados
sobre a alcatifa.
Desmontagem
Para desmontar do lado do condutor:
F r ecue o banco ao máximo,
F

l
iberte as fixações,
F

r
etire o tapete. Para evitar qualquer risco de bloqueio
dos pedais:
-

u
tilize apenas tapetes adaptados
às fixações já presentes no veículo;
a sua utilização é imperativa,
-
n
unca sobreponha vários tapetes.
A utilização de tapetes não
homologados pela CITROËN
pode impedir o acesso aos pedais
e prejudicar o funcionamento do
regulador/limitador de velocidade.
Os tapetes homologados pela
CITROËN têm duas fixações situadas
por baixo do assento.
Montagem
Para o montar novamente do lado do condutor:
F p osicione correctamente o tapete,
F

c
oloque novamente as fixações
pressionando-as,
F

v
erifique a fixação correcta do tapete.
Ergonomia e conforto

75
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Arrumações da mala
1. Prateleira traseira.
2. Gancho.
3.
C

aixa de arrumação.
4.
R

ede de arrumação (acessório).
5.
A

rgolas de fixação da rede de arrumação.
As argolas de fixação da rede de
arrumação não se destinam a fixar
cargas ou a reter bagagens.
3
Ergonomia e conforto

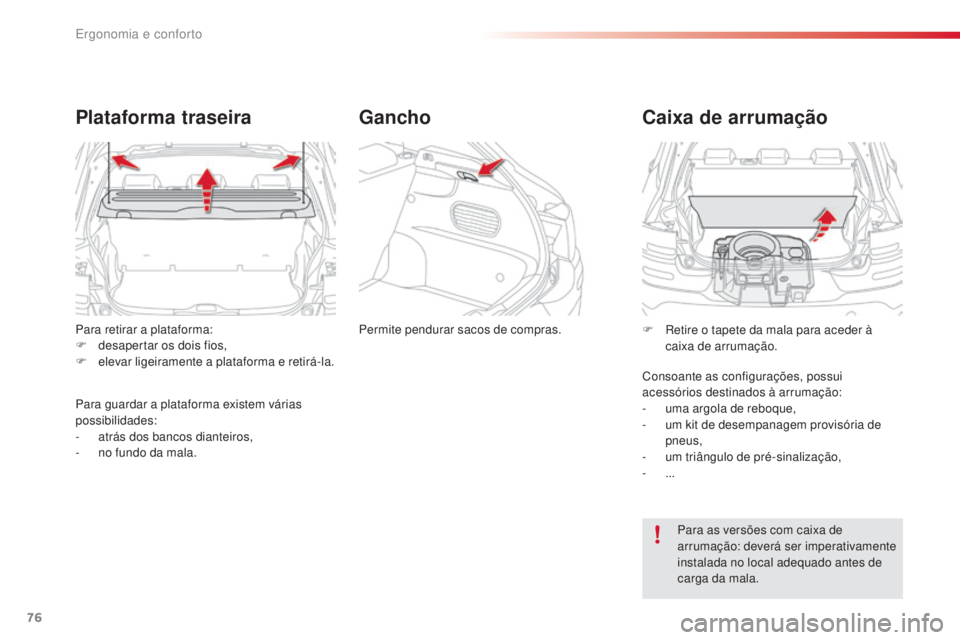

76
C4-cactus_pt_Chap03_Ergonomie-et-confort_ed01-2015
Para retirar a plataforma:
F d esapertar os dois fios,
F

e
levar ligeiramente a plataforma e retirá-la.
Plataforma traseira
Para guardar a plataforma existem várias
possibilidades:
-
a
trás dos bancos dianteiros,
-

n
o fundo da mala. Permite pendurar sacos de compras.
Gancho
Caixa de arrumação
Para as versões com caixa de
arrumação: deverá ser imperativamente
instalada no local adequado antes de
carga da mala.
F

R

etire o tapete da mala para aceder à
caixa de arrumação.
Consoante as configurações, possui
acessórios destinados à arrumação:
-

u

ma argola de reboque,
-

u

m kit de desempanagem provisória de
pneus,
-
u

m triângulo de pré-sinalização,
-


...
Ergonomia e conforto

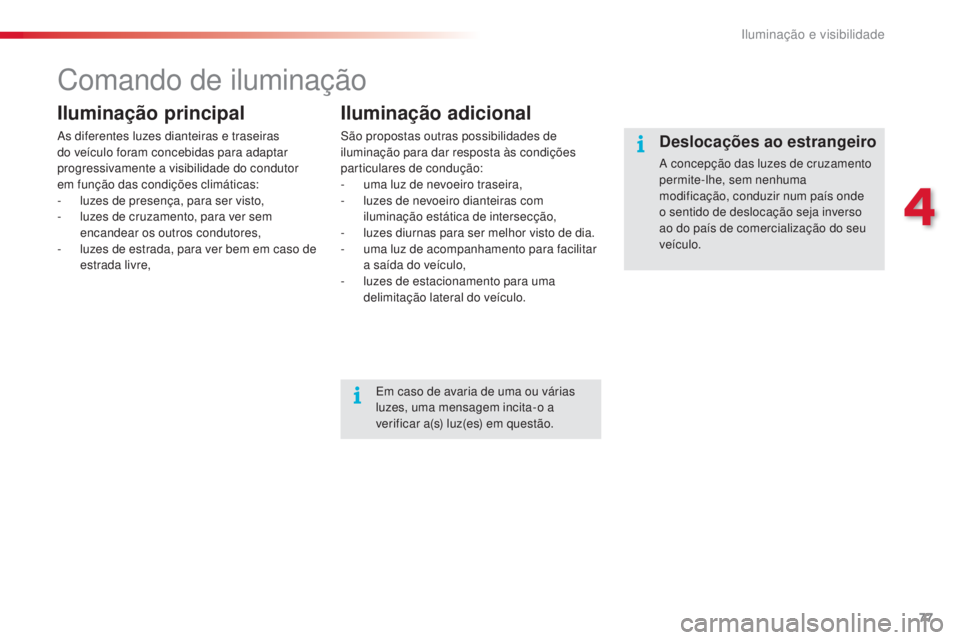

77
C4-cactus_pt_Chap04_Eclairage-et-visibilite_ed01-2015
Comando de iluminação
Iluminação principal
As diferentes luzes dianteiras e traseiras
do veículo foram concebidas para adaptar
progressivamente a visibilidade do condutor
em função das condições climáticas:
-
l
uzes de presença, para ser visto,
-

l
uzes de cruzamento, para ver sem
encandear os outros condutores,
-

l
uzes de estrada, para ver bem em caso de
estrada livre,
Iluminação adicional
São propostas outras possibilidades de
iluminação para dar resposta às condições
particulares de condução:
-

u
ma luz de nevoeiro traseira,
-

l
uzes de nevoeiro dianteiras com
iluminação estática de intersecção,
-

l
uzes diurnas para ser melhor visto de dia.
-
u

ma luz de acompanhamento para facilitar
a saída do veículo,
-

l
uzes de estacionamento para uma
delimitação lateral do veículo.
Em caso de avaria de uma ou várias
luzes, uma mensagem incita-o a
verificar a(s) luz(es) em questão.Deslocações ao estrangeiro
A concepção das luzes de cruzamento
permite-lhe, sem nenhuma
modificação, conduzir num país onde
o sentido de deslocação seja inverso
ao do país de comercialização do seu
veículo.
4
Iluminação e visibilidade

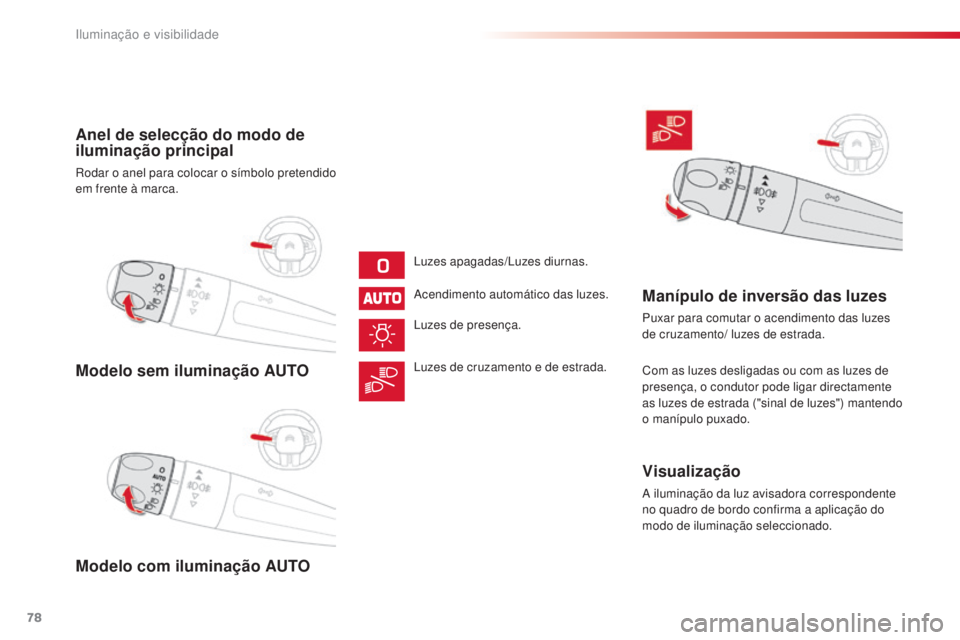

78
C4-cactus_pt_Chap04_Eclairage-et-visibilite_ed01-2015
Modelo sem iluminação AUTO
Modelo com iluminação AUTO Anel de selecção do modo de
iluminação principal
Rodar o anel para colocar o símbolo pretendido
em frente à marca.Luzes apagadas/Luzes diurnas.
Acendimento automático das luzes.
Luzes de presença.
Luzes de cruzamento e de estrada.
Manípulo de inversão das luzes
Puxar para comutar o acendimento das luzes
de cruzamento/ luzes de estrada.
Com as luzes desligadas ou com as luzes de
presença, o condutor pode ligar directamente
as luzes de estrada ("sinal de luzes") mantendo
o manípulo puxado.
Visualização
A iluminação da luz avisadora correspondente
no quadro de bordo confirma a aplicação do
modo de iluminação seleccionado.
Iluminação e visibilidade
