1. Standleuchten (W5W)
2. Bremsleuchten (P21W)
3.
B

linkleuchten (PY21W)
4.
N

ebelschlussleuchte oder Rückfahrleuchte
(P21W )
Heckleuchten

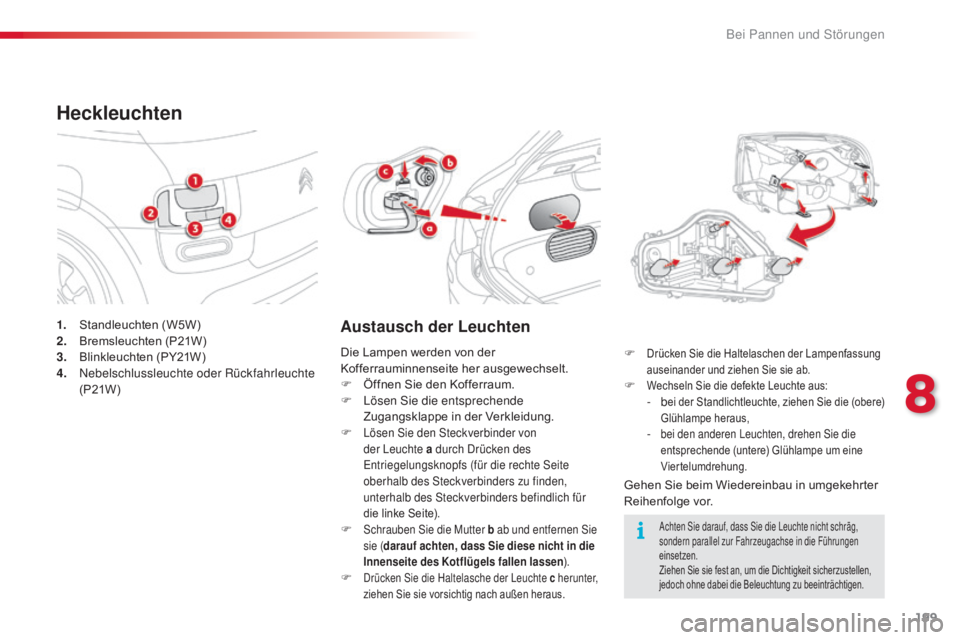

Austausch der Leuchten
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F
Drücken Sie die Haltelaschen der Lampenfassung
auseinander und ziehen Sie sie ab.
F Wechseln Sie die defekte Leuchte aus:- bei der Standlichtleuchte, ziehen Sie die (obere)
Glühlampe heraus,
- bei den anderen Leuchten, drehen Sie die
entsprechende (untere) Glühlampe um eine
Viertelumdrehung.
Die Lampen werden von der
Kofferrauminnenseite her ausgewechselt.
F

Ö
ffnen Sie den Kofferraum.
F

L
ösen Sie die entsprechende
Zugangsklappe in der Verkleidung.
F

Lösen Sie den Steckverbinder von
der Leuchte a durch Drücken des
Entriegelungsknopfs (für die rechte Seite
oberhalb des Steckverbinders zu finden,
unterhalb des Steckverbinders befindlich für
die linke Seite).
F Schrauben Sie die Mutter b ab und entfernen Sie
sie ( darauf achten, dass Sie diese nicht in die
Innenseite des Kotflügels fallen lassen ).
F Drücken Sie die Haltelasche der Leuchte c herunter,
ziehen Sie sie vorsichtig nach außen heraus.
Achten Sie darauf, dass Sie die Leuchte nicht schräg,
sondern parallel zur Fahrzeugachse in die Führungen
einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit sicherzustellen,
jedoch ohne dabei die Beleuchtung zu beeinträchtigen.
8
Bei Pannen und Störungen

200
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

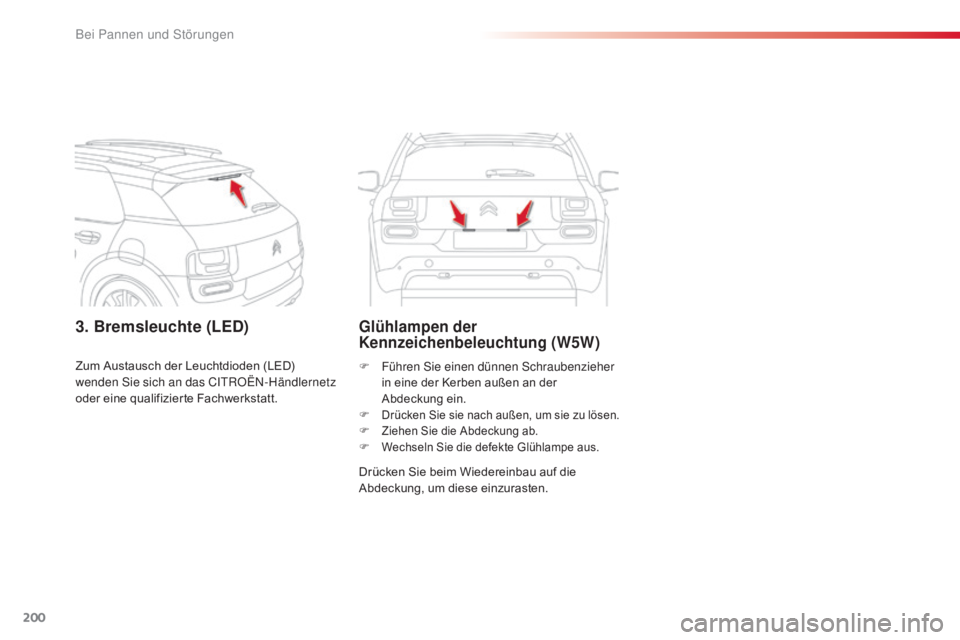

3. Bremsleuchte (LED)Glühlampen der
Kennzeichenbeleuchtung (W5W)
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
F Führen Sie einen dünnen Schraubenzieher
in eine der Kerben außen an der
Abdeckung ein.
F Drücken Sie sie nach außen, um sie zu lösen.
F Z iehen Sie die Abdeckung ab.
F

W
echseln Sie die defekte Glühlampe aus.
Zum Austausch der Leuchtdioden (LED)
wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Bei Pannen und Störungen

201
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015
F Mit einem dünnen Flachschraubendreher die Einheit der Konsole, welche die
Deckenleuchte umgibt, ausrasten.
F

Z
iehen Sie die defekte Lampe heraus und
ersetzen Sie sie.
F

Bringen Sie die Konsole wieder um die
Deckenleuchte an und rasten Sie sie richtig ein.
Deckenleuchte
mit Glühlampen (W5W)
Deckenleuchte
mit LED
Zum Austausch der Leuchtdioden (LED),
wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Kofferraum (W5W)
F Das Gehäuse ausrasten, indem der Sockel nach hinten gedrückt wird.
F

Z
iehen Sie die Lampe heraus und ersetzen
Sie sie.
F

D
as Gehäuse wieder einsetzen.

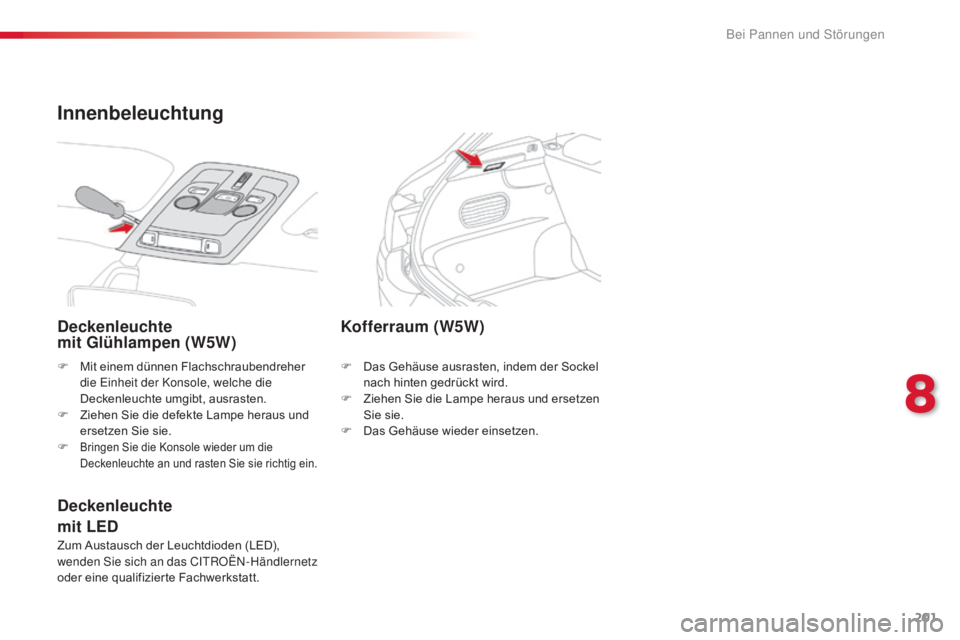

Innenbeleuchtung
8
Bei Pannen und Störungen

202
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und
behoben werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
F

m
uss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.

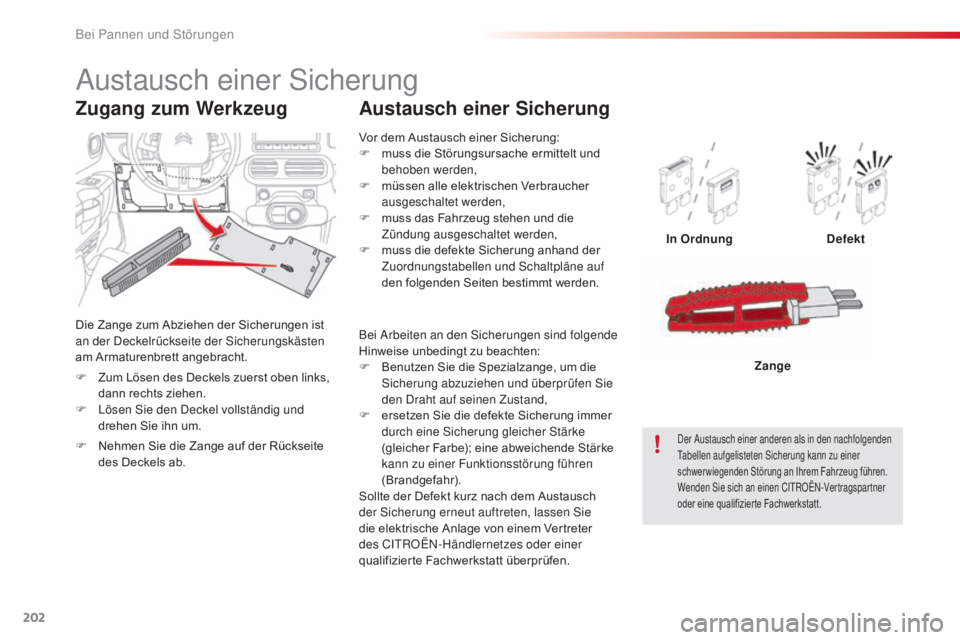

Austausch einer Sicherung
In Ordnung Defekt
Der Austausch einer anderen als in den nachfolgenden
Tabellen aufgelisteten Sicherung kann zu einer
schwer wiegenden Störung an Ihrem Fahrzeug führen.
Wenden Sie sich an einen CITROËN-Vertragspartner
oder eine qualifizierte Fachwerkstatt.
Zange
Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite der Sicherungskästen
am Armaturenbrett angebracht.
Zugang zum Werkzeug
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen und überprüfen Sie
den Draht auf seinen Zustand,
F

e
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierte Fachwerkstatt überprüfen.
F

Z

um Lösen des Deckels zuerst oben links,
dann rechts ziehen.
F

L

ösen Sie den Deckel vollständig und
drehen Sie ihn um.
F

N

ehmen Sie die Zange auf der Rückseite
des Deckels ab.
Bei Pannen und Störungen

203
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Ver wendung
von elektrischem Zubehör ist, welches nicht von
CITROËN geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt.

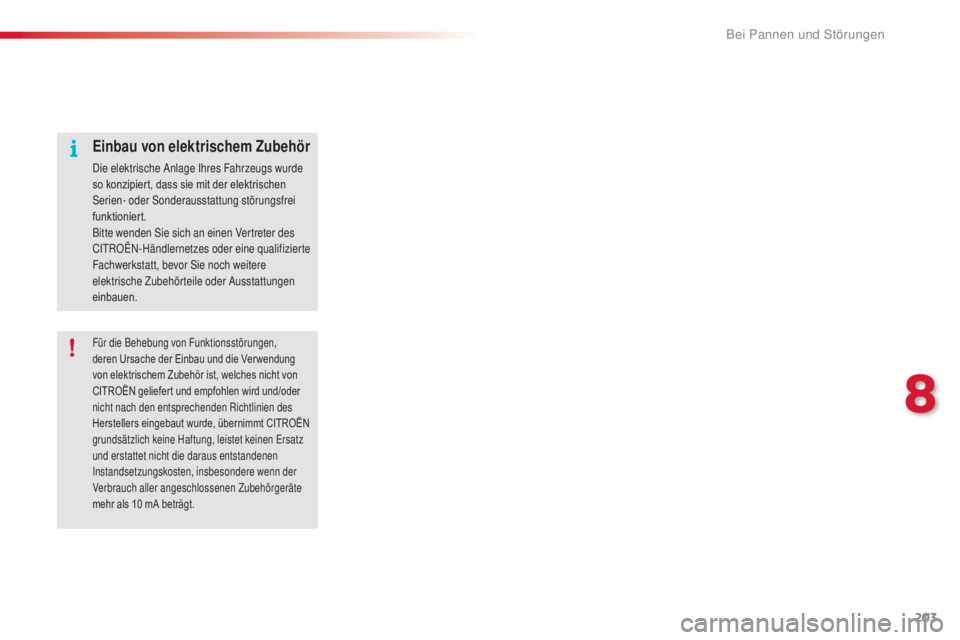

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde
so konzipiert, dass sie mit der elektrischen
Serien- oder Sonderausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie noch weitere
elektrische Zubehörteile oder Ausstattungen
einbauen.
8
Bei Pannen und Störungen

204
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015
Sicherungen am Armaturenbrett
Die beiden Sicherungskästen befinden sich im
unteren Teil des Armaturenbretts, unter dem
Lenkrad.Sicherung

N r. Stärke

(A) abgesicherter Stromkreis
F01 10Bremspedal (Kontaktschalter 2), STOP & START
F02 5Leuchtweiteneinstellung der Scheinwerfer, Standheizung
(Diesel), Einparkhilfe, Diagnose-Anschluss, Außenspiegel
(elektrische Einstellung)
F03 10Diesel-Additivpumpe, elektrische Servolenkung,
Kupplungspedal (Kontaktschalter)
F04 5Regen- und Helligkeitssensor
F06 10Bremspedal (Kontaktschalter 1), Diagnose-Anschluss
F08 5Lenksäule mit Bedientasten am Lenkrad
F10 10Notruf / Pannenhilferuf
F12 5STOP & START, ABS, ESP
F13 5Einparkhilfe, Rückfahrkamera
F14 15
Au

tomatisiertes Schaltgetriebe, Bedientastenleiste
(unter dem Touchscreen), Klimaanlage, Touchscreen
F16 1512V-Anschluss
F18 20Radio
Zugang zu den Sicherungen
F Lösen Sie den Deckel durch Ziehen an der
linken Seite und dann an der rechten Seite.
Sicherungskasten, links
Bei Pannen und Störungen

205
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

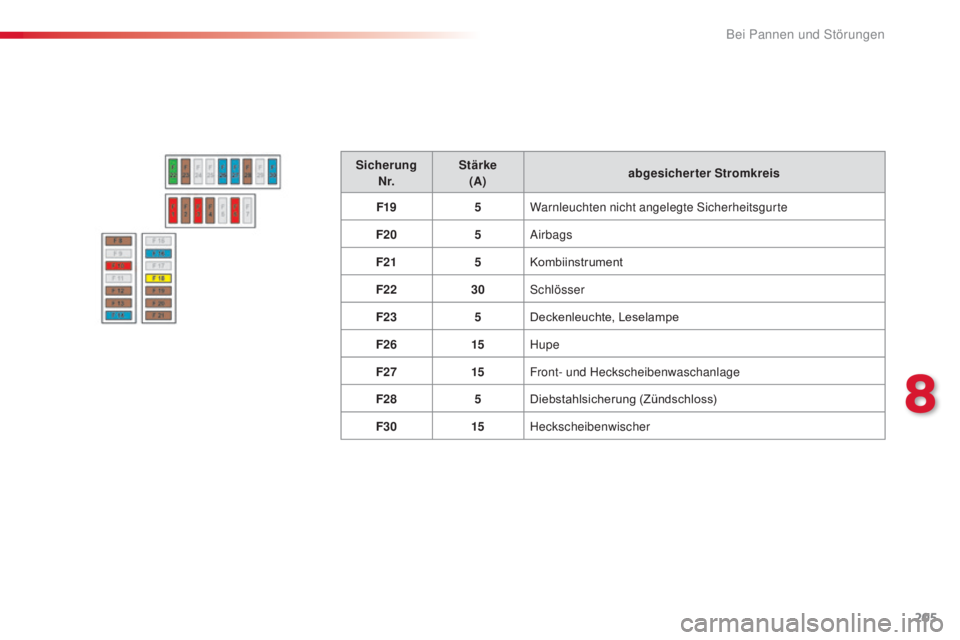

Sicherung
N r. Stärke

(A) abgesicherter Stromkreis
F19 5Warnleuchten nicht angelegte Sicherheitsgurte
F20 5Airbags
F21 5Kombiinstrument
F22 30Schlösser
F23 5Deckenleuchte, Leselampe
F26 15Hupe
F27 15Front- und Heckscheibenwaschanlage
F28 5Diebstahlsicherung (Zündschloss)
F30 15Heckscheibenwischer
8
Bei Pannen und Störungen

206
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

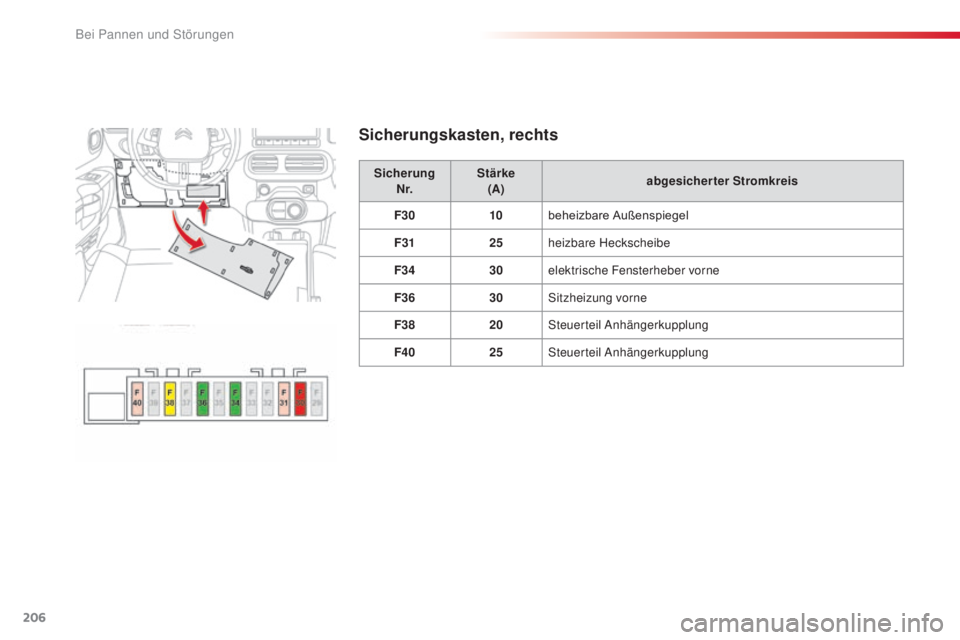

Sicherungskasten, rechts
SicherungN r. Stärke
(A) abgesicherter Stromkreis
F30 10beheizbare Außenspiegel
F31 25heizbare Heckscheibe
F34 30elektrische Fensterheber vorne
F36 30Sitzheizung vorne
F38 20Steuerteil Anhängerkupplung
F40 25Steuerteil Anhängerkupplung
Bei Pannen und Störungen
