2016 CITROEN C4 CACTUS Betriebsanleitungen (in German)

143
C4-cactus_de_Chap06_conduite_ed01-2015

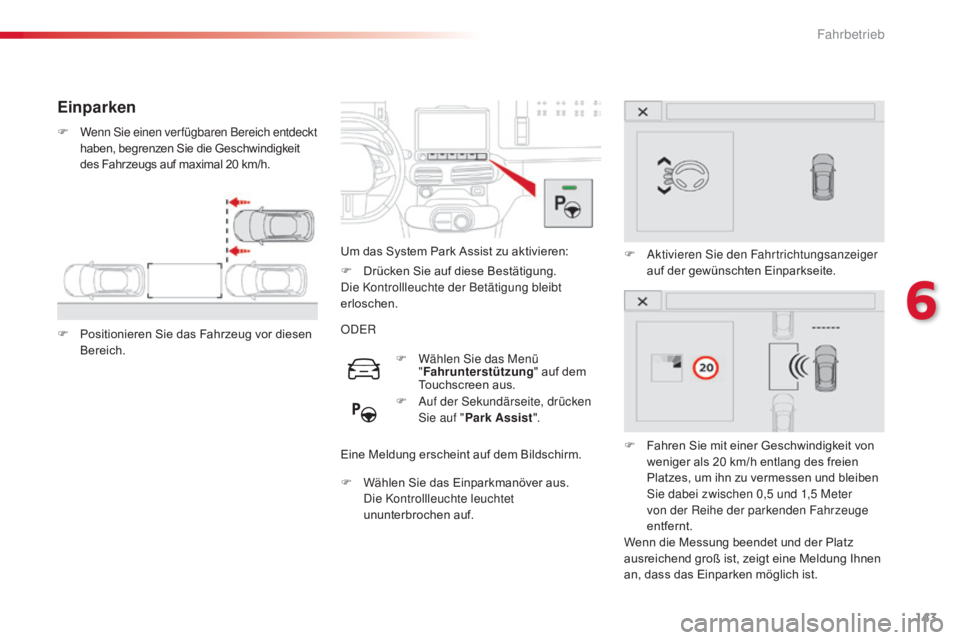

Einparken
F Wenn Sie einen verfügbaren Bereich entdeckt haben, begrenzen Sie die Geschwindigkeit
des Fahrzeugs auf maximal 20 km/h.
F

P
ositionieren Sie das Fahrzeug vor diesen
Bereich. Um das System Park Assist zu aktivieren:
ODER
Eine Meldung erscheint auf dem Bildschirm.
F

W
ählen Sie das Einparkmanöver aus.
D

ie Kontrollleuchte leuchtet
ununterbrochen auf. F

A
ktivieren Sie den Fahrtrichtungsanzeiger
auf der gewünschten Einparkseite.
F

F
ahren Sie mit einer Geschwindigkeit von
weniger als 20 km/h entlang des freien
Platzes, um ihn zu vermessen und bleiben
Sie dabei zwischen 0,5 und 1,5 Meter
von der Reihe der parkenden Fahrzeuge
entfernt.
Wenn die Messung beendet und der Platz
ausreichend groß ist, zeigt eine Meldung Ihnen
an, dass das Einparken möglich ist.
F

W
ählen Sie das Menü
" Fahrunterstützung " auf dem
Touchscreen aus.
F

A
uf der Sekundärseite, drücken
Sie auf " Park Assist ".
F

D
rücken Sie auf diese Bestätigung.
Die Kontrollleuchte der Betätigung bleibt
erloschen.
6
Fahrbetrieb

144
C4-cactus_de_Chap06_conduite_ed01-2015

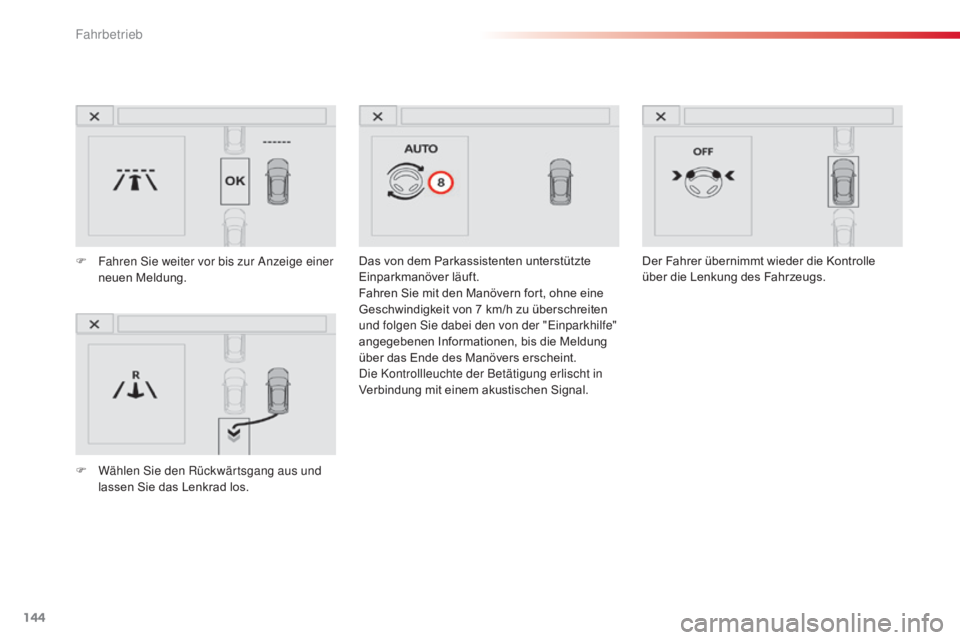

Das von dem Parkassistenten unterstützte
Einparkmanöver läuft.
Fahren Sie mit den Manövern fort, ohne eine
Geschwindigkeit von 7 km/h zu überschreiten
und folgen Sie dabei den von der "Einparkhilfe"
angegebenen Informationen, bis die Meldung
über das Ende des Manövers erscheint.
Die Kontrollleuchte der Betätigung erlischt in
Verbindung mit einem akustischen Signal.
F
F
ahren Sie weiter vor bis zur Anzeige einer
neuen Meldung.
F

W

ählen Sie den Rückwärtsgang aus und
lassen Sie das Lenkrad los. Der Fahrer übernimmt wieder die Kontrolle
über die Lenkung des Fahrzeugs.
Fahrbetrieb

145
C4-cactus_de_Chap06_conduite_ed01-2015

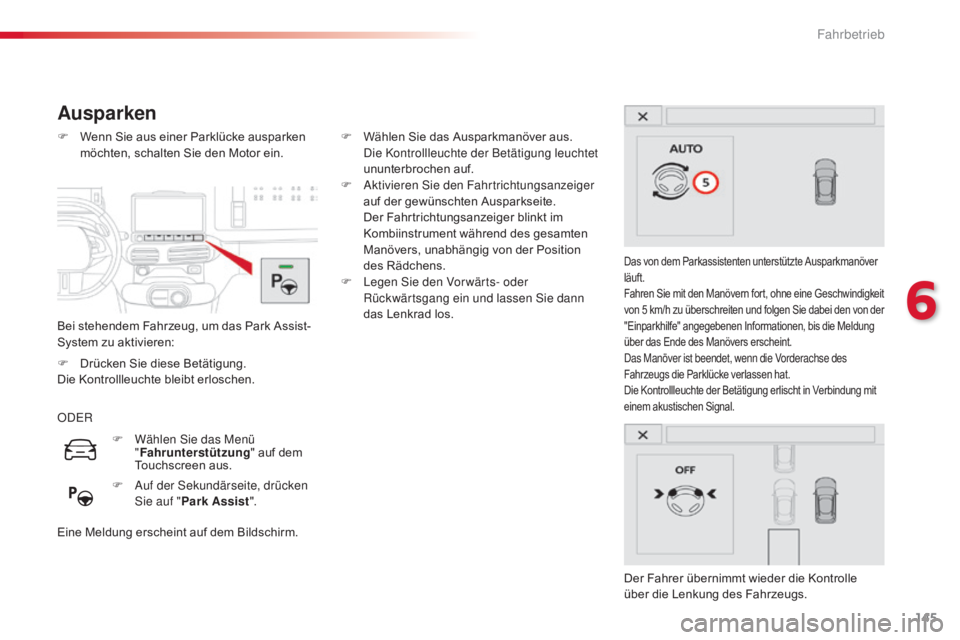

Ausparken
Bei stehendem Fahrzeug, um das Park Assist-
System zu aktivieren: F
W
enn Sie aus einer Parklücke ausparken
möchten, schalten Sie den Motor ein.
Das von dem Parkassistenten unterstützte Ausparkmanöver
läuft.
Fahren Sie mit den Manövern fort, ohne eine Geschwindigkeit
von 5
k

m/h zu überschreiten und folgen Sie dabei den von der
"Einparkhilfe" angegebenen Informationen, bis die Meldung
über das Ende des Manövers erscheint.
Das Manöver ist beendet, wenn die Vorderachse des
Fahrzeugs die Parklücke verlassen hat.
Die Kontrollleuchte der Betätigung erlischt in Verbindung mit
einem akustischen Signal.
Der Fahrer übernimmt wieder die Kontrolle
über die Lenkung des Fahrzeugs.
ODER
Eine Meldung erscheint auf dem Bildschirm. F

W

ählen Sie das Ausparkmanöver aus.
D

ie Kontrollleuchte der Betätigung leuchtet
ununterbrochen auf.
F

A

ktivieren Sie den Fahrtrichtungsanzeiger
auf der gewünschten Ausparkseite.
D

er Fahrtrichtungsanzeiger blinkt im
Kombiinstrument während des gesamten
Manövers, unabhängig von der Position
des Rädchens.
F

L

egen Sie den Vor wärts- oder
Rückwärtsgang ein und lassen Sie dann
das Lenkrad los.
F

W

ählen Sie das Menü
" Fahrunterstützung " auf dem
Touchscreen aus.
F

A

uf der Sekundärseite, drücken
Sie auf " Park Assist ".
F

D

rücken Sie diese Betätigung.
Die Kontrollleuchte bleibt erloschen.
6
Fahrbetrieb

146
C4-cactus_de_Chap06_conduite_ed01-2015
Bei schlechtem Wetter oder im Winter
vergewissern Sie sich, dass die Sensoren nicht
mit Schmutz, Raureif oder Schnee bedeckt sind.
Im Fall einer Funktionsstörung lassen Sie das
System von einem Vertreter des CITROËN-
Händernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Wenn das System während eines
Manövers deaktiviert wird, muss der
Fahrer es reaktiveren, um die laufende
Messung neu zu starten.Wenn der seitliche Abstand zwischen
Ihrem Fahrzeug und dem Parkplatz zu
groß ist, kann es sein, dass das System
den Platz nicht messen kann.
Jeder Gegenstand, der größer als das
Fahrzeug ist, wird während einer Messung
durch Park Assist nicht berücksichtigt.
Deaktivierung
Eine Meldung erscheint auf dem Bildschirm.
Der Fahrer übernimmt dann wieder die
Kontrolle über die Lenkung des Fahrzeugs.
Das System wird durch Drücken der Betätigung
Park Assist deaktiviert (oder der Taste Park
Assist des Menüs "
Fahrunterstützung " auf
dem Touchscreen).
Das System schaltet sich automatisch ab:
-
b

ei Ausschalten der Zündung,
-

w

enn der Motor abgewürgt wird,
-

wenn innerhalb von 5 Minuten nach der Auswahl
d er Manöverart kein Manöver angefangen wurde,
- nach einem längeren Stillstand des Fahrzeugs während des Manövers,
-

w
enn die Antriebsschlupfregelung (ASR)
ausgelöst wird,
-

w
enn die Geschwindigkeit des Fahrzeugs
den erlaubten Grenzwert überschreitet,
-

w
enn der Fahrer die Drehung des Lenkrads
unterbricht,
-

wenn der Fahrer auf die Betätigung von Park Assist
drückt (oder auf die Taste Park Assist des Menüs
" Fahrunterstützung " auf dem Touchscreen),
- wenn die richtige Positionierung des
Fahrzeugs nicht möglich ist (Anzahl der
Manöver zum Einparken oder Ausparken des
Fahrzeugs zu groß),
-

w
enn die Fahrertür geöffnet ist,
-
w

enn einer der Vorderreifen auf ein
Hindernis trifft.
Nichtverfügbarkeit
Das System steht nicht zur Ver fügung:
- b
ei Ankupplung eines Anhängers,
-

w
enn die Fahrertür geöffnet ist,
-

w
enn die Geschwindigkeit des Fahrzeugs
größer als 70
km/h ist.
Für eine längere Deaktivierung des Systems
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Funktionsstörungen
Im Fall der Funktionsstörung wechselt
das Piktogramm der Taste (auf dem
Touchscreen) in den Warnmodus und
die Kontrollleuchte blinkt für einige
Augenblicke und erlischt dann.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Fahrbetrieb

147
C4-cactus_de_Chap06_conduite_ed01-2015
Reifendrucküberwachung
Sobald das Fahrzeug in Bewegung ist,
über wacht das System den Reifendruck der
vier Reifen.
Es vergleicht die von den
Raddrehzahlsensoren gelieferten
Informationen mit den Referenzwerten,
die nach jeder Neueinstellung des
Reifendrucks oder nach einem Radwechsel
neu initialisiert werden müssen .
Das System löst einen Alarm aus sobald
es den Reifendruckabfall von einem oder
mehrerer Reifen erkennt. Das System der Reifendruckerkennung
ersetzt nicht die Wachsamkeit des
Fahrers.
Das System ist kein Ersatz für die
monatliche Prüfung des Reifendrucks
(einschl. des Reifendrucks des
Ersatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, bewirkt
eine vorzeitige Abnutzung der Reifen,
insbesondere bei erschwerten
Fahrbedingungen (hohe Last, erhöhte
Geschwindigkeit, lange Strecke).
System zur automatischen Kontrolle des Reifendrucks während der Fahrt.
Die für Ihr Fahrzeug vorgeschriebenen
Reifendruckwerte stehen auf dem
Reifendruck-Aufkleber.
Zusätzliche Informationen zum
Thema Kenndaten finden Sie im
entsprechenden Abschnitt.
Der Reifendruck muss bei "kalten"
Reifen kontrolliert werden (Fahrzeug
unbenutzt seit 1 Std. oder nach
einer Strecke von weniger als
10 km, gefahren mit gemäßigter
Geschwindigkeit).
Andernfalls (bei "warmen" Reifen),
0,3 bar zu den auf dem Aufkleber
genannten Werten addieren.
Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
6
Fahrbetrieb

148
C4-cactus_de_Chap06_conduite_ed01-2015

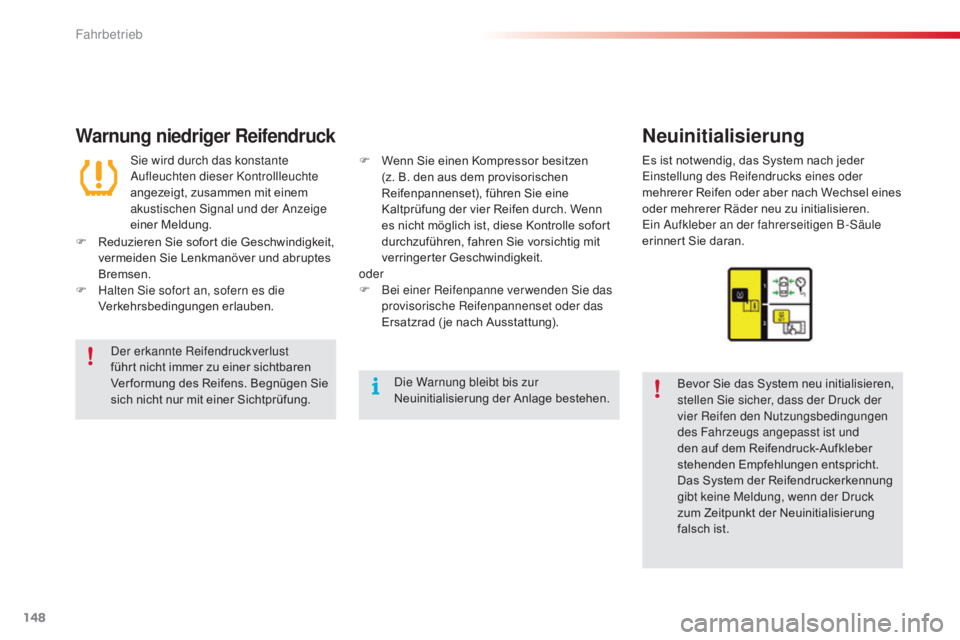

Warnung niedriger ReifendruckNeuinitialisierung
Bevor Sie das System neu initialisieren,
stellen Sie sicher, dass der Druck der
vier Reifen den Nutzungsbedingungen
des Fahrzeugs angepasst ist und
den auf dem Reifendruck-Aufkleber
stehenden Empfehlungen entspricht.
Das System der Reifendruckerkennung
gibt keine Meldung, wenn der Druck
zum Zeitpunkt der Neuinitialisierung
falsch ist.
Sie wird durch das konstante
Aufleuchten dieser Kontrollleuchte
angezeigt, zusammen mit einem
akustischen Signal und der Anzeige
einer Meldung.
Es ist notwendig, das System nach jeder
Einstellung des Reifendrucks eines oder
mehrerer Reifen oder aber nach Wechsel eines
oder mehrerer Räder neu zu initialisieren.
Ein Aufkleber an der fahrerseitigen B-Säule
erinnert Sie daran.
F

R

eduzieren Sie sofort die Geschwindigkeit,
vermeiden Sie Lenkmanöver und abruptes
Bremsen.
F

H

alten Sie sofort an, sofern es die
Verkehrsbedingungen erlauben. F

W

enn Sie einen Kompressor besitzen
(z. B. den aus dem provisorischen
Reifenpannenset), führen Sie eine
Kaltprüfung der vier Reifen durch. Wenn
es nicht möglich ist, diese Kontrolle sofort
durchzuführen, fahren Sie vorsichtig mit
verringerter Geschwindigkeit.
oder
F

B

ei einer Reifenpanne verwenden Sie das
provisorische Reifenpannenset oder das
Ersatzrad ( je nach Ausstattung).
Der erkannte Reifendruckverlust
führt nicht immer zu einer sichtbaren
Ver formung des Reifens. Begnügen Sie
sich nicht nur mit einer Sichtprüfung. Die Warnung bleibt bis zur
Neuinitialisierung der Anlage bestehen.
Fahrbetrieb

149
C4-cactus_de_Chap06_conduite_ed01-2015

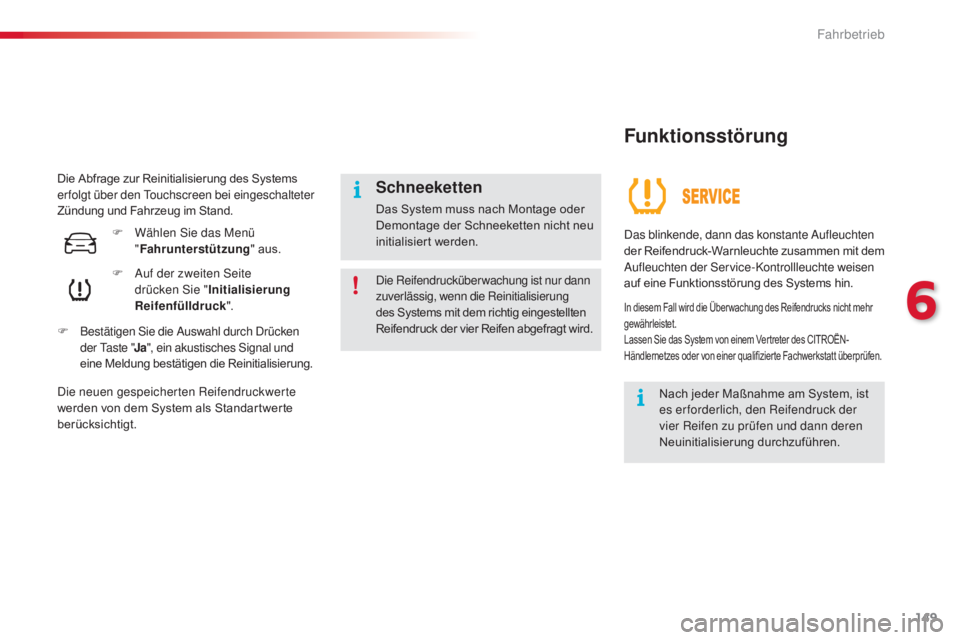

Die Abfrage zur Reinitialisierung des Systems
erfolgt über den Touchscreen bei eingeschalteter
Zündung und Fahrzeug im Stand.F

A
uf der zweiten Seite
drücken Sie " Initialisierung
Reifenfülldruck ".
F

B
estätigen Sie die Auswahl durch Drücken
der Taste " Ja", ein akustisches Signal und
eine Meldung bestätigen die Reinitialisierung.
Die neuen gespeicherten Reifendruckwerte
werden von dem System als Standartwerte
berücksichtigt.
Funktionsstörung
Das blinkende, dann das konstante Aufleuchten
der Reifendruck-Warnleuchte zusammen mit dem
Aufleuchten der Service-Kontrollleuchte weisen
auf eine Funktionsstörung des Systems hin.
In diesem Fall wird die Über wachung des Reifendrucks nicht mehr
gewährleistet.
Lassen Sie das System von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierte Fachwerkstatt überprüfen.
Nach jeder Maßnahme am System, ist
es erforderlich, den Reifendruck der
vier Reifen zu prüfen und dann deren
Neuinitialisierung durchzuführen.
Die Reifendrucküberwachung ist nur dann
zuverlässig, wenn die Reinitialisierung
des Systems mit dem richtig eingestellten
Reifendruck der vier Reifen abgefragt wird.
Schneeketten
Das System muss nach Montage oder
Demontage der Schneeketten nicht neu
initialisiert werden.
F

W

ählen Sie das Menü
" Fahrunterstützung " aus.
6
Fahrbetrieb

150
C4-cactus_de_Chap07_info-pratiques_ed01-2015

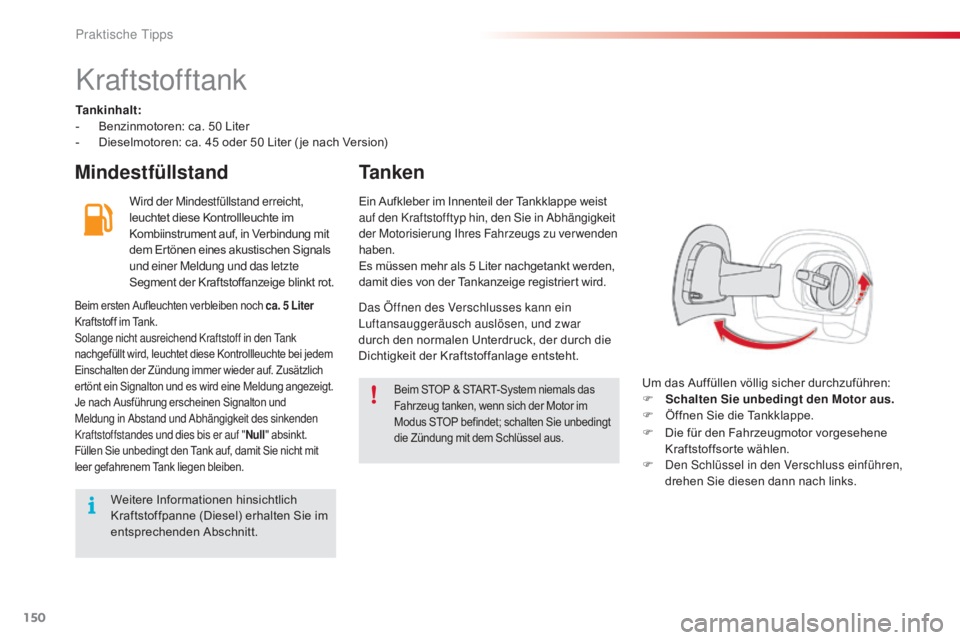

Kraftstofftank
Tankinhalt:
- B enzinmotoren: ca. 50 Liter
-

D
ieselmotoren: ca. 45 oder 50 Liter ( je nach Version)
Mindestfüllstand Ta n k e n
Wird der Mindestfüllstand erreicht,
leuchtet diese Kontrollleuchte im
Kombiinstrument auf, in Verbindung mit
dem Ertönen eines akustischen Signals
und einer Meldung und das letzte
Segment der Kraftstoffanzeige blinkt rot.
Um das Auffüllen völlig sicher durchzuführen:
F

S
chalten Sie unbedingt den Motor aus.
F

Ö
ffnen Sie die Tankklappe.
Ein Aufkleber im Innenteil der Tankklappe weist
auf den Kraftstofftyp hin, den Sie in Abhängigkeit
der Motorisierung Ihres Fahrzeugs zu verwenden
haben.
Es müssen mehr als 5 Liter nachgetankt werden,
damit dies von der Tankanzeige registriert wird.
Beim ersten Aufleuchten verbleiben noch ca. 5 Liter

Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Kontrollleuchte bei jedem
Einschalten der Zündung immer wieder auf. Zusätzlich
ertönt ein Signalton und es wird eine Meldung angezeigt.
Je nach Ausführung erscheinen Signalton und
Meldung in Abstand und Abhängigkeit des sinkenden
Kraftstoffstandes und dies bis er auf " Null" absinkt.
Füllen Sie unbedingt den Tank auf, damit Sie nicht mit
leer gefahrenem Tank liegen bleiben.Das Öffnen des Verschlusses kann ein
Luftansauggeräusch auslösen, und zwar
durch den normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.
Beim STOP & START-System niemals das
Fahrzeug tanken, wenn sich der Motor im
Modus STOP befindet; schalten Sie unbedingt
die Zündung mit dem Schlüssel aus.
Weitere Informationen hinsichtlich
Kraftstoffpanne (Diesel) erhalten Sie im
entsprechenden Abschnitt. F

D
ie für den Fahrzeugmotor vorgesehene
Kraftstoffsorte wählen.
F
D
en Schlüssel in den Verschluss einführen,
drehen Sie diesen dann nach links.
Praktische Tipps
