2016 CITROEN C4 CACTUS Betriebsanleitungen (in German)

47
C4-cactus_de_Chap02_ouvertures_ed01-2015

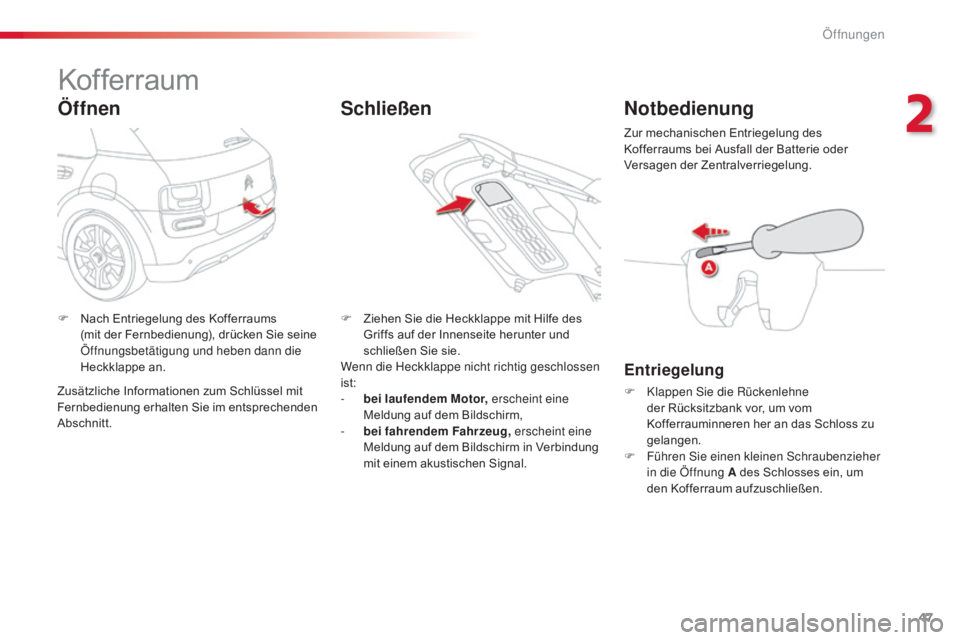

Kofferraum
Öffnen
F Nach Entriegelung des Kofferraums (mit der Fernbedienung), drücken Sie seine
Öffnungsbetätigung und heben dann die
Heckklappe an. F
Z iehen Sie die Heckklappe mit Hilfe des
Griffs auf der Innenseite herunter und
schließen Sie sie.
Schließen Notbedienung
Entriegelung
F Klappen Sie die Rückenlehne
der Rücksitzbank vor, um vom
Kofferrauminneren her an das Schloss zu
gelangen.
F

F
ühren Sie einen kleinen Schraubenzieher
in die Öffnung A des Schlosses ein, um
den Kofferraum aufzuschließen.
Zur mechanischen Entriegelung des
Kofferraums bei Ausfall der Batterie oder
Versagen der Zentralverriegelung.
Wenn die Heckklappe nicht richtig geschlossen
ist:
-
b
ei laufendem Motor, erscheint eine
Meldung auf dem Bildschirm,
-

b

ei fahrendem Fahrzeug, erscheint eine
Meldung auf dem Bildschirm in Verbindung
mit einem akustischen Signal.
Zusätzliche Informationen zum Schlüssel mit
Fernbedienung erhalten Sie im entsprechenden
Abschnitt.
2
Öffnungen

48
C4-cactus_de_Chap02_ouvertures_ed01-2015

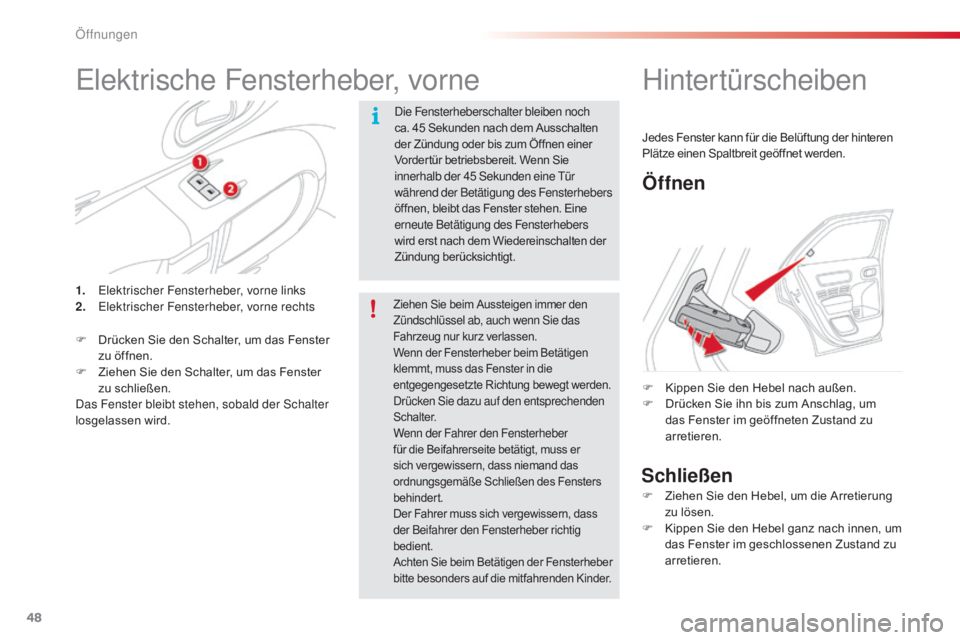

Elektrische Fensterheber, vorne
Die Fensterheberschalter bleiben noch
ca. 45 Sekunden nach dem Ausschalten
der Zündung oder bis zum Öffnen einer
Vordertür betriebsbereit. Wenn Sie
innerhalb der 45 Sekunden eine Tür
während der Betätigung des Fensterhebers
öffnen, bleibt das Fenster stehen. Eine
erneute Betätigung des Fensterhebers
wird erst nach dem Wiedereinschalten der
Zündung berücksichtigt.
1. Elektrischer Fensterheber, vorne links
2. Elektrischer Fensterheber, vorne rechts
F

D
rücken Sie den Schalter, um das Fenster
zu öffnen.
F

Z
iehen Sie den Schalter, um das Fenster
zu schließen.
Das Fenster bleibt stehen, sobald der Schalter
losgelassen wird.Ziehen Sie beim Aussteigen immer den
Zündschlüssel ab, auch wenn Sie das
Fahrzeug nur kurz verlassen.
Wenn der Fensterheber beim Betätigen
klemmt, muss das Fenster in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss er
sich vergewissern, dass niemand das
ordnungsgemäße Schließen des Fensters
behindert.
Der Fahrer muss sich vergewissern, dass
der Beifahrer den Fensterheber richtig
bedient.
Achten Sie beim Betätigen der Fensterheber
bitte besonders auf die mitfahrenden Kinder.
Hintertürscheiben
Öffnen
Schließen
F Kippen Sie den Hebel nach außen.
F D rücken Sie ihn bis zum Anschlag, um
das Fenster im geöffneten Zustand zu
arretieren.
F

Z
iehen Sie den Hebel, um die Arretierung
zu lösen.
F

K
ippen Sie den Hebel ganz nach innen, um
das Fenster im geschlossenen Zustand zu
arretieren.
Jedes Fenster kann für die Belüftung der hinteren
Plätze einen Spaltbreit geöffnet werden.
Öffnungen

49
C4-cactus_de_Chap03_Ergonomie-et-confort_ed01-2015
Vordersitze
F Heben Sie den Bügel A an und schieben Sie den Sitz nach vorne oder hinten. F
Ziehen Sie den Hebel C hoch, um den Sitz höher
zu stellen, bzw. drücken Sie ihn nach unten, um
ihn tiefer zu stellen, und zwar so oft wie nötig, bis
die gewünschte Position erreicht ist
.
F

D

rehen Sie das Einstellrad B, um die
Rückenlehne einzustellen.
Längsverstellung Höhenverstellung
Neigung der Rückenlehne
Einstellungen
(nur Fahrerseite)
Aus Sicherheitsgründen müssen Einstellungen des Fahrersitzes unbedingt bei stehendem Fahrzeug durchgeführt werden.
Um jegliche Gefahr eines Einklemmens oder Blockierens des Sitzes durch sperrige Gegenstände auf dem Boden hinter dem Sitz oder durch
Passagiere hinten zu vermeiden, überprüfen Sie, bevor Sie einen Sitz zurückschieben möchten, dass weder Personen noch Gegenstände das
Zurückschieben des Sitzes behindern. Unterbrechen Sie das Manöver unverzüglich, falls der Sitz blockiert.
3
Ergonomie und Komfort

50
C4-cactus_de_Chap03_Ergonomie-et-confort_ed01-2015
F Zum Höherstellen ziehen Sie die Kopfstütze nach oben.
F

Z
um Ausbauen drücken Sie auf die
Arretierung A und ziehen Sie die
Kopfstütze nach oben.
F

Z
um Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze in die Öffnungen
ein, und zwar in Achsrichtung der
Rückenlehne.
F

Z
um Tieferstellen drücken Sie gleichzeitig
auf die Arretierung A und die Kopfstütze. Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem Aufprall.
Bei richtiger Einstellung befindet sich
der obere Rand der Kopfstütze in Höhe
der Schädeldecke.
Fahren Sie niemals mit ausgebauten
Kopfstützen; diese müssen sich an ihrem
Platz befinden und richtig eingestellt sein.
Kopfstützenhöhe
Sitzheizung
F Bei laufendem Motor, ver wenden Sie den
Regler zum Einschalten und Einstellen der
gewünschten Heizstufe:
0: Aus
1 : Schwach
2 : Mittel
3 : Stark
Vor dem Verlassen des Fahrzeugs bitte
darauf achten, dass sich der Regler des
Beifahrersitzes auf Position 0
befindet,
damit die Heizung bei Abwesenheit
eines Beifahrers während der nächsten
Fahrt nicht unnötig betrieben wird. Die Vordersitze können separat beheizt
werden.
Ergonomie und Komfort

51
C4-cactus_de_Chap03_Ergonomie-et-confort_ed01-2015

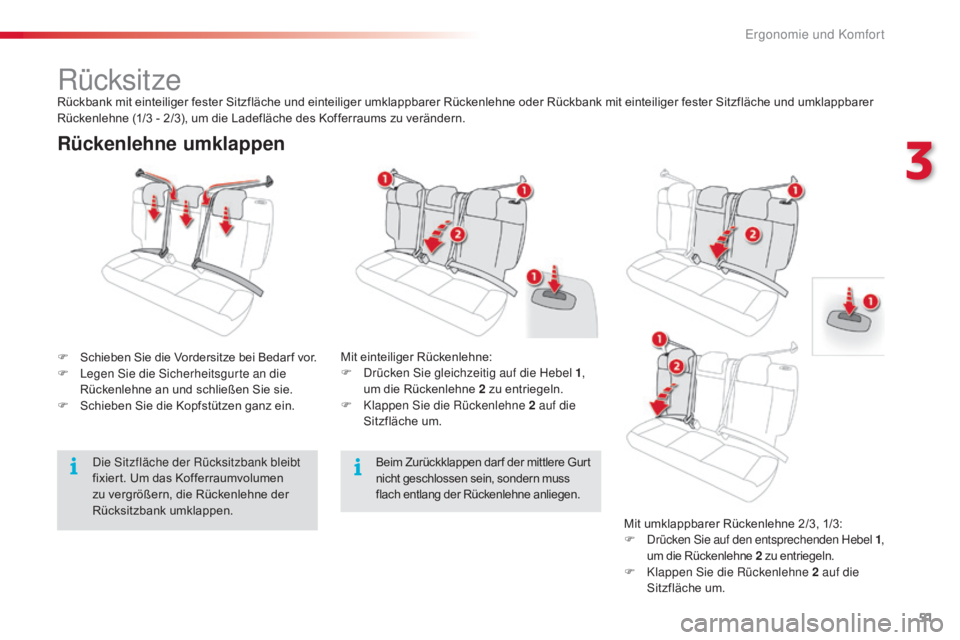

Rückenlehne umklappen
F Schieben Sie die Vordersitze bei Bedar f vor.
F L egen Sie die Sicherheitsgurte an die
Rückenlehne an und schließen Sie sie.
F

S
chieben Sie die Kopfstützen ganz ein. Mit einteiliger Rückenlehne:
F
D rücken Sie gleichzeitig auf die Hebel 1,
um die Rückenlehne 2 zu entriegeln.
F

K
lappen Sie die Rückenlehne 2 auf die
Sitzfläche um.
RücksitzeRückbank mit einteiliger fester Sitzfläche und einteiliger umklappbarer Rückenlehne oder Rückbank mit einteiliger fester Sitzfläche und umklappbarer
Rückenlehne (1/3 - 2/3), um die Ladefläche des Kofferraums zu verändern.
Beim Zurückklappen dar f der mittlere Gurt
nicht geschlossen sein, sondern muss
flach entlang der Rückenlehne anliegen.Mit umklappbarer Rückenlehne 2/3, 1/3:
F

D
rücken Sie auf den entsprechenden Hebel

1,
um die Rückenlehne 2 zu entriegeln.
F

K
lappen Sie die Rückenlehne 2 auf die
Sitzfläche um.
Die Sitzfläche der Rücksitzbank bleibt
fixiert. Um das Kofferraumvolumen
zu vergrößern, die Rückenlehne der
Rücksitzbank umklappen.
3
Ergonomie und Komfort

52
C4-cactus_de_Chap03_Ergonomie-et-confort_ed01-2015

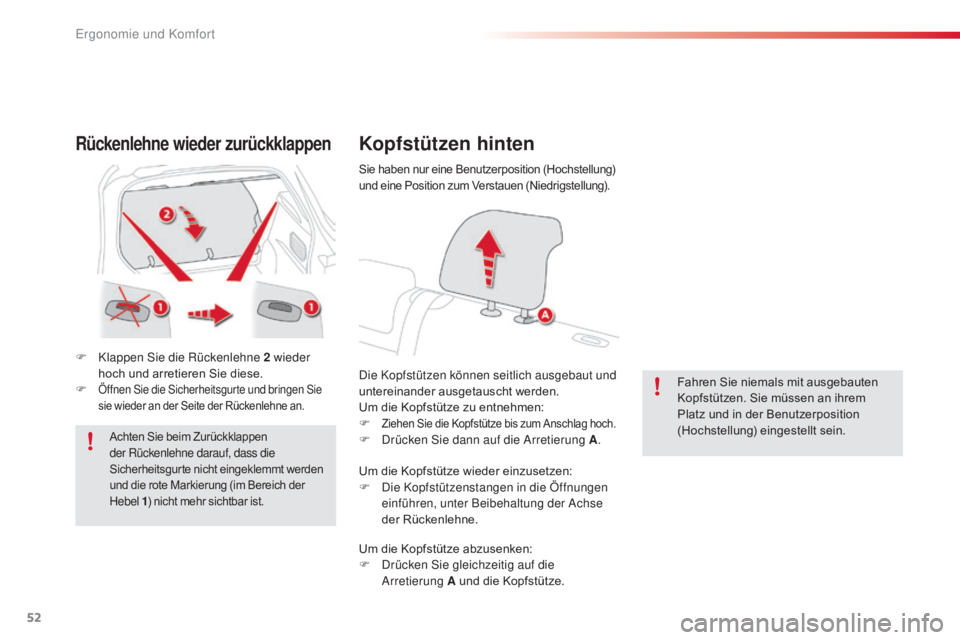

Rückenlehne wieder zurückklappen
F Klappen Sie die Rückenlehne 2 wieder hoch und arretieren Sie diese.
F

Öffnen Sie die Sicherheitsgurte und bringen Sie
sie wieder an der Seite der Rückenlehne an.
Achten Sie beim Zurückklappen
der Rückenlehne darauf, dass die
Sicherheitsgurte nicht eingeklemmt werden
und die rote Markierung (im Bereich der
Hebel
1) n

icht mehr sichtbar ist.
Kopfstützen hinten
Die Kopfstützen können seitlich ausgebaut und
untereinander ausgetauscht werden.
Um die Kopfstütze zu entnehmen:
F
Ziehen Sie die Kopfstütze bis zum Anschlag hoch.F Drücken Sie dann auf die Arretierung A .Fahren Sie niemals mit ausgebauten
Kopfstützen. Sie müssen an ihrem
Platz und in der Benutzerposition
(Hochstellung) eingestellt sein.
Sie haben nur eine Benutzerposition (Hochstellung)
und eine Position zum Verstauen (Niedrigstellung).
Um die Kopfstütze wieder einzusetzen:
F
D ie Kopfstützenstangen in die Öffnungen
einführen, unter Beibehaltung der Achse
der Rückenlehne.
Um die Kopfstütze abzusenken:
F

D
rücken Sie gleichzeitig auf die
Arretierung


A und die Kopfstütze.
Ergonomie und Komfort

53
C4-cactus_de_Chap03_Ergonomie-et-confort_ed01-2015

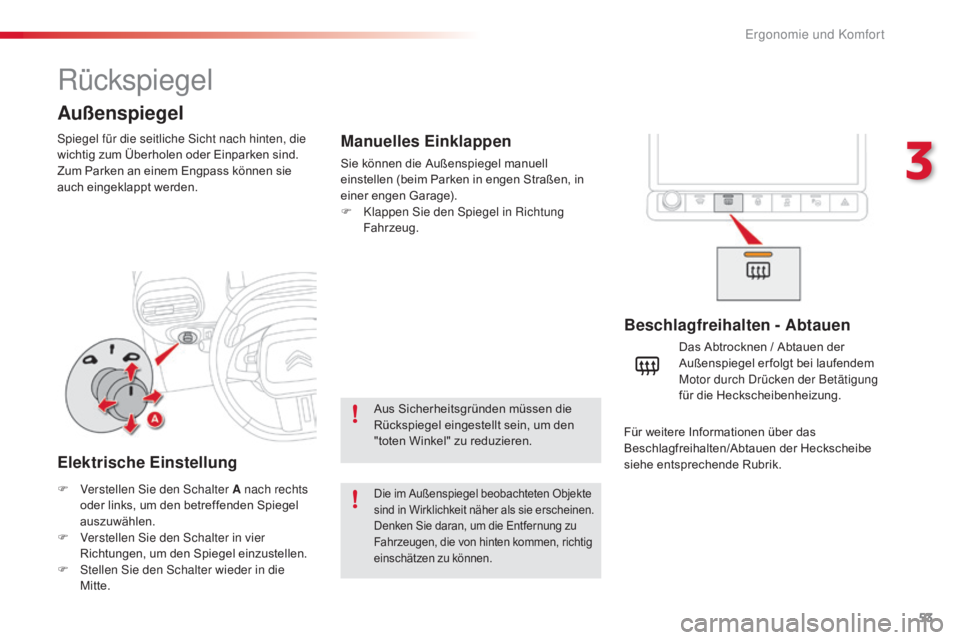

Rückspiegel
Spiegel für die seitliche Sicht nach hinten, die
wichtig zum Überholen oder Einparken sind.
Zum Parken an einem Engpass können sie
auch eingeklappt werden.
Außenspiegel
Beschlagfreihalten - Abtauen
F Verstellen Sie den Schalter A nach rechts oder links, um den betreffenden Spiegel
auszuwählen.
F

V
erstellen Sie den Schalter in vier
Richtungen, um den Spiegel einzustellen.
F

S
tellen Sie den Schalter wieder in die
Mitte. Das Abtrocknen / Abtauen der
Außenspiegel erfolgt bei laufendem
Motor durch Drücken der Betätigung
für die Heckscheibenheizung.
Elektrische Einstellung
Die im Außenspiegel beobachteten Objekte
sind in Wirklichkeit näher als sie erscheinen.
Denken Sie daran, um die Entfernung zu
Fahrzeugen, die von hinten kommen, richtig
einschätzen zu können.
Manuelles Einklappen
Sie können die Außenspiegel manuell
einstellen (beim Parken in engen Straßen, in
einer engen Garage).
F

K
lappen Sie den Spiegel in Richtung
Fahrzeug.
Aus Sicherheitsgründen müssen die
Rückspiegel eingestellt sein, um den
"toten Winkel" zu reduzieren. Für weitere Informationen über das
Beschlagfreihalten/Abtauen der Heckscheibe
siehe entsprechende Rubrik.
3
Ergonomie und Komfort

54
C4-cactus_de_Chap03_Ergonomie-et-confort_ed01-2015

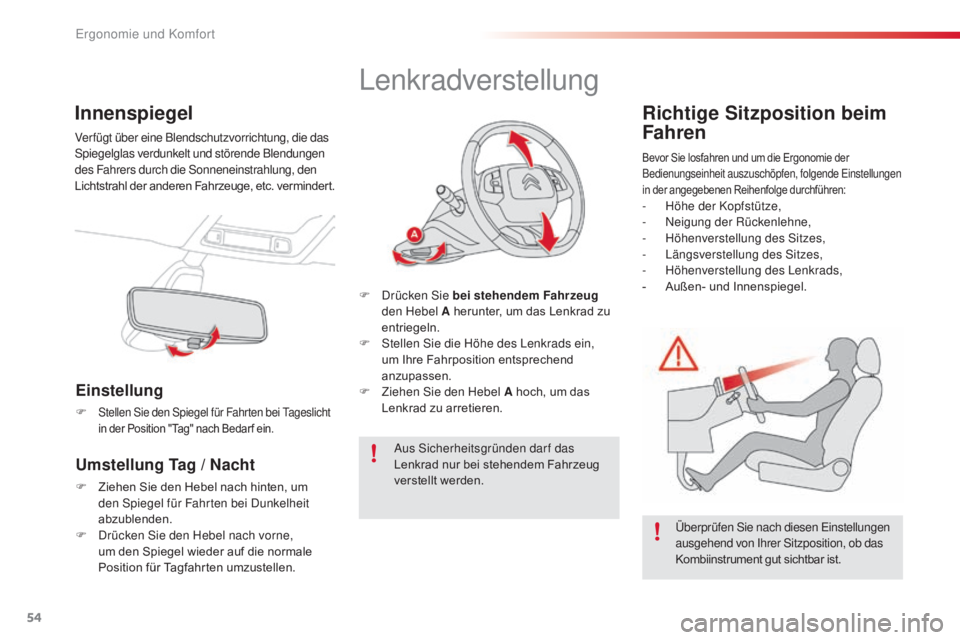

Innenspiegel
Verfügt über eine Blendschutzvorrichtung, die das
Spiegelglas verdunkelt und störende Blendungen
des Fahrers durch die Sonneneinstrahlung, den
Lichtstrahl der anderen Fahrzeuge, etc. vermindert.
Einstellung
F Stellen Sie den Spiegel für Fahrten bei Tageslicht
in der Position "Tag" nach Bedar f ein.
Umstellung Tag / Nacht
F Ziehen Sie den Hebel nach hinten, um den Spiegel für Fahrten bei Dunkelheit
abzublenden.
F

D
rücken Sie den Hebel nach vorne,
um den Spiegel wieder auf die normale
Position für Tagfahrten umzustellen.
Lenkradverstellung
F Drücken Sie bei stehendem Fahrzeug
den Hebel A herunter, um das Lenkrad zu
entriegeln.
F

S
tellen Sie die Höhe des Lenkrads ein,
um Ihre Fahrposition entsprechend
anzupassen.
F

Z
iehen Sie den Hebel A hoch, um das
Lenkrad zu arretieren.
Aus Sicherheitsgründen darf das
Lenkrad nur bei stehendem Fahrzeug
verstellt werden.
Richtige Sitzposition beim
Fahren
Bevor Sie losfahren und um die Ergonomie der
Bedienungseinheit auszuschöpfen, folgende Einstellungen
in der angegebenen Reihenfolge durchführen:
- Höhe der Kopfstütze,
- N eigung der Rückenlehne,
-
H

öhenverstellung des Sitzes,
-
L

ängsverstellung des Sitzes,
-
H

öhenverstellung des Lenkrads,
-

A
ußen- und Innenspiegel.
Überprüfen Sie nach diesen Einstellungen
ausgehend von Ihrer Sitzposition, ob das
Kombiinstrument gut sichtbar ist.
Ergonomie und Komfort
