2016 CITROEN C4 CACTUS Betriebsanleitungen (in German)

175
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Störung des Emissionsschutzsystems SCR
Bei Erfassen einer StörungWährend der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Wurden mehr als 1 100 km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich automatisch
e in. Lassen Sie das System schnellstmöglich bei einem Vertreter des CITROËN-Händlernetzes oder in einer qualifizierten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht.Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50 km Fahrt mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es ertönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperrt in 300
km"),
die die Reichweite des Fahrzeugs in Kilometern
oder Meilen anzeigt, wird eingeblendet.
Während der Fahrt wird die Meldung alle
30
Sekunden erneut eingeblendet, solange die
Störung des Emissionsschutzsystems SCR
fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
Anlasssperre
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Haben Sie die zulässige Kilometeranzahl zurückgelegt,
ohne den Fehler zu beheben, verhindert die automatische
Anlasssperre ein erneutes Starten des Fahrzeugs.
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es ertönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird angezeigt.
7
Praktische Tipps

176
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Gefrieren des Additivs AdBlue®
Das Additiv AdBlue® friert ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-
Additivtank, die es Ihnen ermöglicht, bei
sehr kalten klimatischen Bedingungen
zu fahren.
Nachfüllen des Additivs AdBlue®
Einsatz- und SicherheitshinweiseDer AdBlue®-Additivtank wird bei jeder
Inspektion Ihres Fahrzeugs bei einem Vertreter
des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den
Inspektionen erforderlich sein, Additiv
nachzufüllen, vor allem wenn ein Alarm
(Kontrollleuchten und Meldung) dies anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen
möchten, lesen Sie bitte unbedingt die
nachstehenden Hinweise.
Das Additiv AdBlue® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen anderen
Behälter umfüllen: es würde hierbei verunreinigt.
Das Additiv niemals mit Wasser
verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue
® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Ausschließlich ein Additiv AdBlue
® verwenden,
das die Norm ISO 22241 er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank
füllen. Sie erhalten die 1,89 -Liter-Behälter
(1/2 Gallone) bei den Vertretern des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt.
Beim Additiv AdBlue® handelt es sich um
eine Urea-Lösung. Diese Flüssigkeit ist
unentzündlich, farblos und geruchslos (wenn
sie an einem kühlen Ort aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit
Wasser und Seife. Bei Augenkontakt sofort
gründlich mindestens 15 Minuten lang
mit klarem Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen
Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe
können die Schleimhäute reizen (Augen, Nase
und Rachen).
Praktische Tipps

177
C4-cactus_de_Chap07_info-pratiques_ed01-2015

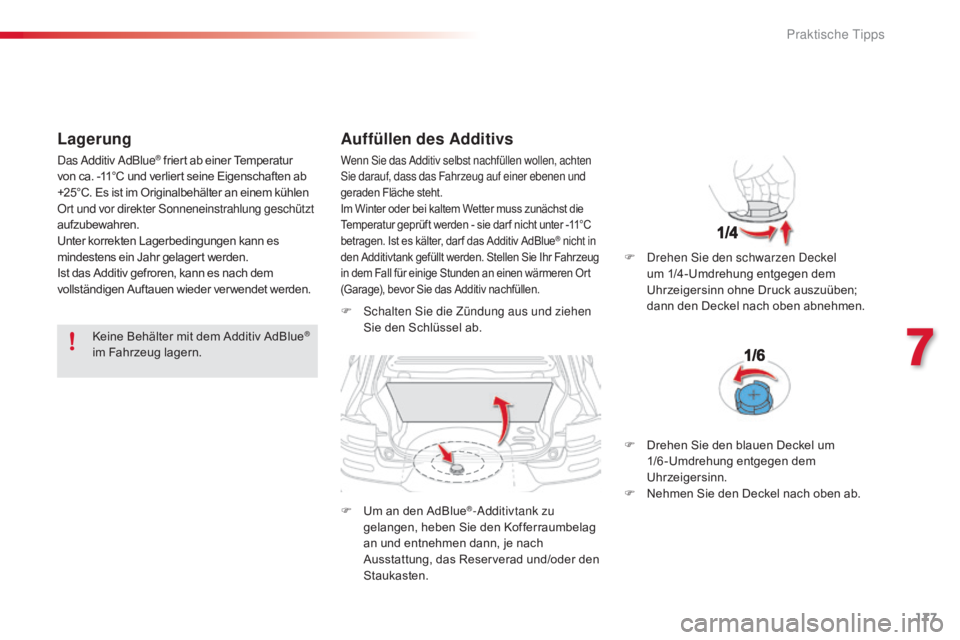

Lagerung
Keine Behälter mit dem Additiv AdBlue®
im Fahrzeug lagern.
Auffüllen des Additivs
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab.
F

U
m an den AdBlue
®-Additivtank zu
gelangen, heben Sie den Kofferraumbelag
an und entnehmen dann, je nach
Ausstattung, das Reserverad und/oder den
Staukasten. F

D
rehen Sie den schwarzen Deckel
um 1/4-Umdrehung entgegen dem
Uhrzeigersinn ohne Druck auszuüben;
dann den Deckel nach oben abnehmen.
Das Additiv AdBlue
® friert ab einer Temperatur
von ca. -11°C und verliert seine Eigenschaften ab
+25°C. Es ist im Originalbehälter an einem kühlen
Ort und vor direkter Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ist das Additiv gefroren, kann es nach dem
vollständigen Auftauen wieder verwendet werden.Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht unter -11°C
betragen. Ist es kälter, dar f das Additiv AdBlue
® nicht in
den Additivtank gefüllt werden. Stellen Sie Ihr Fahrzeug
in dem Fall für einige Stunden an einen wärmeren Ort
(Garage), bevor Sie das Additiv nachfüllen.
F Drehen Sie den blauen Deckel um 1/6 -Umdrehung entgegen dem
Uhrzeigersinn.
F

N
ehmen Sie den Deckel nach oben ab.
7
Praktische Tipps

178
C4-cactus_de_Chap07_info-pratiques_ed01-2015

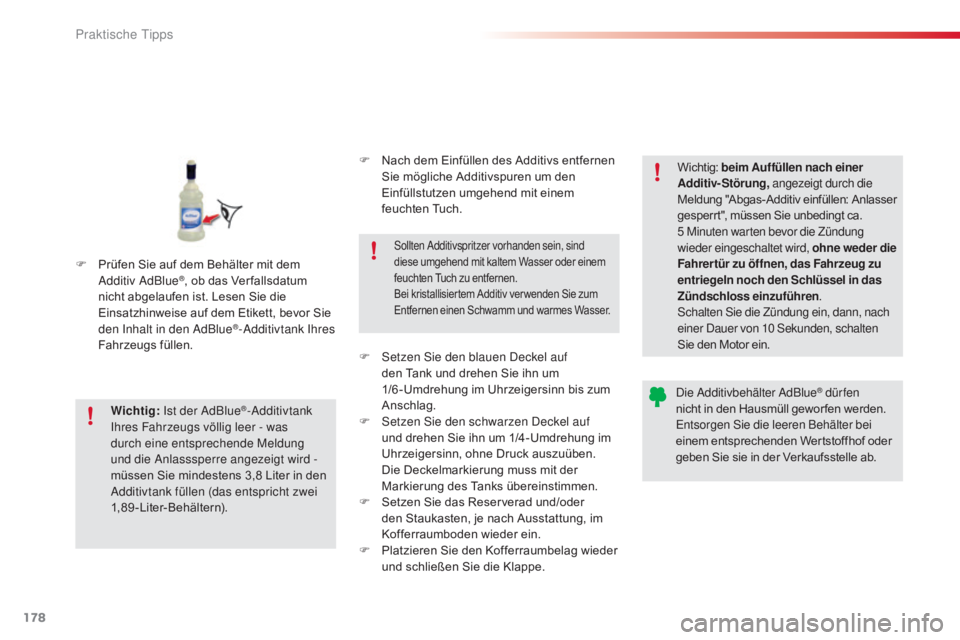

F Prüfen Sie auf dem Behälter mit dem Additiv AdBlue®, ob das Ver fallsdatum
nicht abgelaufen ist. Lesen Sie die
Einsatzhinweise auf dem Etikett, bevor Sie
den Inhalt in den AdBlue
®-Additivtank Ihres
Fahrzeugs füllen.
Wichtig: Ist der AdBlue
®-Additivtank
Ihres Fahrzeugs völlig leer - was
durch eine entsprechende Meldung
und die Anlasssperre angezeigt wird -
müssen Sie mindestens 3,8 Liter in den
Additivtank füllen (das entspricht zwei
1,89-Liter-Behältern).
Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder einem
feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie zum
Entfernen einen Schwamm und warmes Wasser.
Wichtig: beim Auffüllen nach einer
Additiv-Störung, angezeigt durch die
Meldung "Abgas-Additiv einfüllen: Anlasser
gesperrt", müssen Sie unbedingt ca.
5
Minuten warten bevor die Zündung
wieder eingeschaltet wird, ohne weder die
Fahrertür zu öffnen, das Fahrzeug zu
entriegeln noch den Schlüssel in das
Zündschloss einzuführen .
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10


Sekunden, schalten
Sie den Motor ein.
Die Additivbehälter AdBlue
® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei
einem entsprechenden Wertstoffhof oder
geben Sie sie in der Verkaufsstelle ab.
F

N

ach dem Einfüllen des Additivs entfernen
Sie mögliche Additivspuren um den
Einfüllstutzen umgehend mit einem
feuchten Tuch.
F

S

etzen Sie den blauen Deckel auf
den Tank und drehen Sie ihn um
1/6 -Umdrehung im Uhrzeigersinn bis zum
Anschlag.
F

S

etzen Sie den schwarzen Deckel auf
und drehen Sie ihn um 1/4-Umdrehung im
Uhrzeigersinn, ohne Druck auszuüben.
Die Deckelmarkierung muss mit der
Markierung des Tanks übereinstimmen.
F

S

etzen Sie das Reserverad und/oder
den Staukasten, je nach Ausstattung, im
Kofferraumboden wieder ein.
F

P

latzieren Sie den Kofferraumbelag wieder
und schließen Sie die Klappe.
Praktische Tipps

179
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Aus TPU (thermoplastisches Polyurethan) bestehend und nur an den seitlichen Flächen Luftblasen
einschließend, wirkt dieser Schutz als Stoßdämpfer.
An den Seitenflächen, vorne und hinten an Ihrem Fahrzeug zu finden, schützen sie die Karosserie
indem sie leichte Stöße des alltäglichen Lebens dämpfen: Parkplatzpfosten, Türbetätigung, Kratzer, ...
Farblich hervorgehoben, unterstreicht dieser Schutz auch das Design Ihres Fahrzeugs.

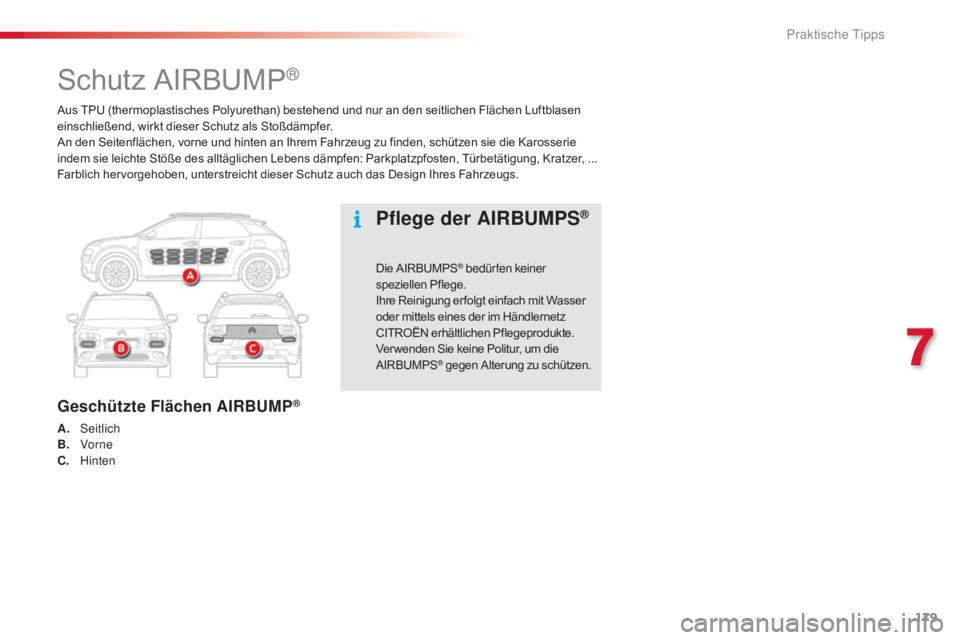

Schutz AIRBUMP®
Geschützte Flächen AIRBUMP®
A. Seitlich
B. Vor ne
C.


Hinten
Pflege der AIRBUMPS®
Die AIRBUMPS® bedürfen keiner
speziellen Pflege.
Ihre Reinigung er folgt einfach mit Wasser
oder mittels eines der im Händlernetz
CITROËN erhältlichen Pflegeprodukte.
Ver wenden Sie keine Politur, um die
AIRBUMPS
® gegen Alterung zu schützen.
7
Praktische Tipps

180
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Pflegehinweise
Die allgemeinen Empfehlungen zur Pflege Ihres Fahrzeugs werden im Service-/Garantieheft beschrieben.Die Scheinwer fer sind mit
Polycarbonatscheiben ausgestattet, die
mit einem Schutzlack überzogen sind.
Reinigen Sie sie nicht mit trockenen
oder Scheuertüchern oder Reinigungs-
bzw. Lösungsmitteln.
Ver wenden Sie einen Schwamm und
Seifenwasser.
Die Verwendung eines
Hochdruckreinigers für das Waschen
der Scheinwerfer, die Leuchten und ihre
Umrahmung kann die Beschädigung
des Lacks und der Fugen verursachen.
Beachten Sie beim Waschen die Druck-
und Abstandsempfehlungen.
Reinigen Sie hartnäckigen Schmutz
vorher per Hand mit einem Schwamm
und lauwarmem Seifenwasser. Um die Pflege der Aufkleber an den
Türscheiben hinten (Heckseitenscheibe)
zu gewährleisten, empfehlen wir Ihnen
folgende Hinweise zu beachten:
-
V

erwenden Sie einen breiten
Wasserstrahl mit einer Temperatur
zwischen 25
°C und 40 °C.
-

S
tellen Sie den Wasserstrahl
vorzugsweise senkrecht zu den
Aufklebern.
Leder Pflege der Aufkleber
Diese Elemente zur individuellen Gestaltung
bestehen aus langlebigen Aufklebern mit einer hohen
Widerstandsfähigkeit gegen Abnutzung.
Sie dienen der individuellen Gestaltung der
Karosserie.
Bei einer Fahrzeugwäsche sollten Sie zwischen
dem Endstück der Hochdruckspritzdüse und den
Aufklebern einen Mindestabstand von 30
cm
einhalten.
Leder ist ein Naturprodukt. Eine angemessene und
regelmäßige Pflege ist zur Erhaltung der Schönheit
des Leders unerlässlich.
Lesen Sie das Service-/Garantieheft Ihres
Fahrzeuges aufmerksam durch, um sich über alle
besonderen Vorsichtsmaßnahmen zu informieren.
Scheinwerfer und Leuchten Pflege der AIRBUMPS®
Die AIRBUMPS® bedürfen keiner speziellen
Pflege.
Ihre Reinigung er folgt einfach mit Wasser oder
mittels eines der im Händlernetz CITROËN
erhältlichen Pflegeprodukte.
Ver wenden Sie keine Politur, um die
AIRBUMPS
® gegen Alterung zu schützen.
Praktische Tipps

181
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015

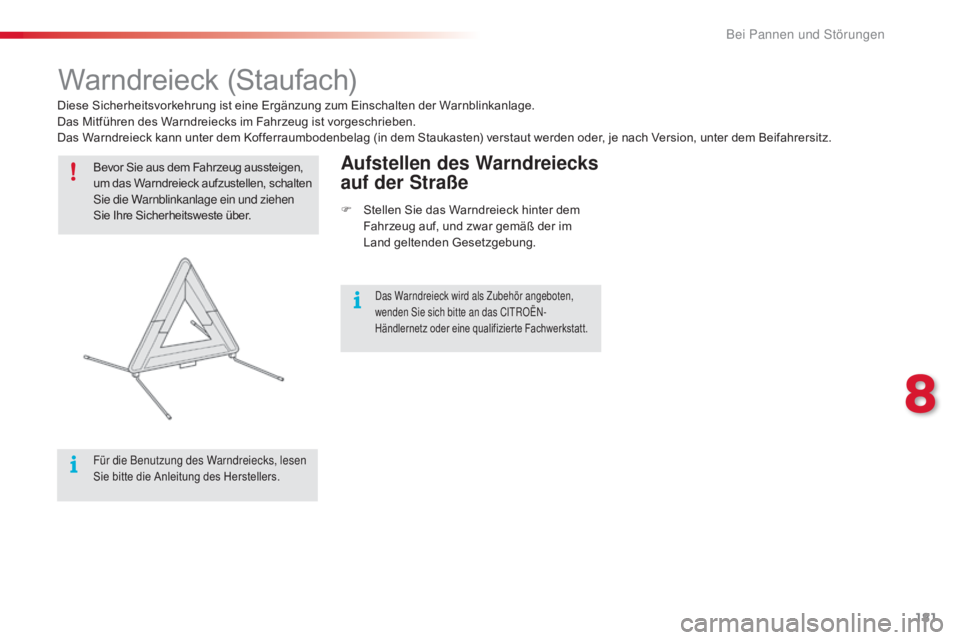

Warndreieck (Staufach)
Bevor Sie aus dem Fahrzeug aussteigen,
um das Warndreieck aufzustellen, schalten
Sie die Warnblinkanlage ein und ziehen
Sie Ihre Sicherheitsweste über.
Für die Benutzung des Warndreiecks, lesen
Sie bitte die Anleitung des Herstellers.
Aufstellen des Warndreiecks
auf der Straße
F Stellen Sie das Warndreieck hinter dem Fahrzeug auf, und zwar gemäß der im
Land geltenden Gesetzgebung.
Diese Sicherheitsvorkehrung ist eine Ergänzung zum Einschalten der Warnblinkanlage.
Das Mitführen des Warndreiecks im Fahrzeug ist vorgeschrieben.
Das Warndreieck kann unter dem Kofferraumbodenbelag (in dem Staukasten) verstaut werden oder, je nach Version, unter dem Beifahrersitz.
Das Warndreieck wird als Zubehör angeboten,
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

182
C4-cactus_de_Chap08_En-cas-de-panne_ed01-2015
Der Reifendruck ist auf diesem Aufkleber
angegeben.
Das Reifenpannenset ist im Staukasten unter
dem Kofferraumboden untergebracht.
Dieses Set besteht aus einem Kompressor und
einer Dichtmittelpatrone.
Damit können Sie den defekten Reifen
provisorisch reparieren .
So können Sie zur nächstgelegenen
Fachwerkstatt fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Mit dem Kompressor können Sie den Reifendruck
kontrollieren und anpassen.

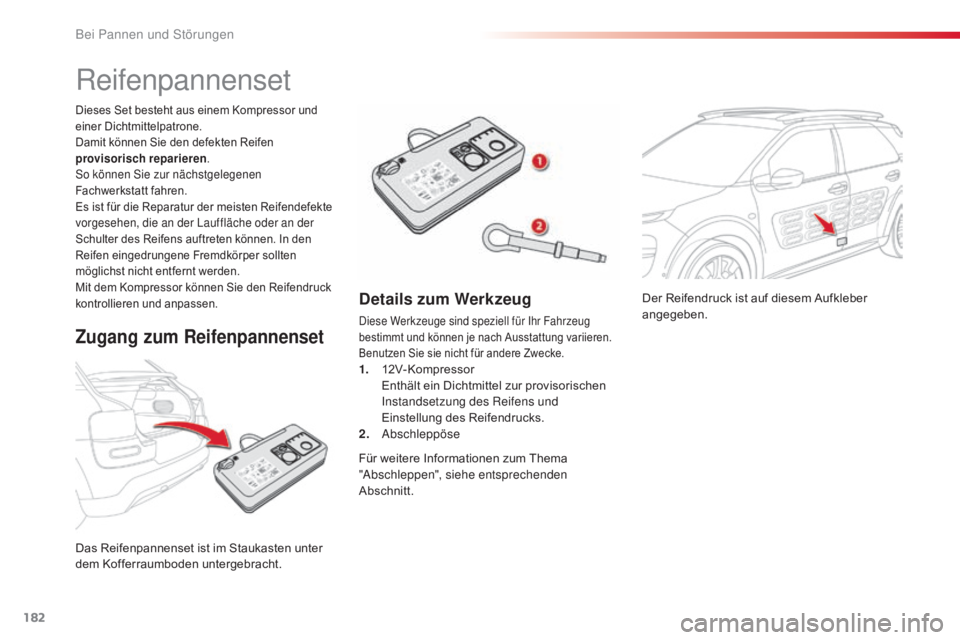

Reifenpannenset
Zugang zum Reifenpannenset
Details zum Werkzeug
Diese Werkzeuge sind speziell für Ihr Fahrzeug
bestimmt und können je nach Ausstattung variieren.
Benutzen Sie sie nicht für andere Zwecke.
1. 12V-Kompressor E nthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und
Einstellung des Reifendrucks.
2.
A

bschleppöse
Für weitere Informationen zum Thema
"Abschleppen", siehe entsprechenden
Abschnitt.
Bei Pannen und Störungen
