2016 CITROEN C4 CACTUS Betriebsanleitungen (in German)

135
C4-cactus_de_Chap06_conduite_ed01-2015

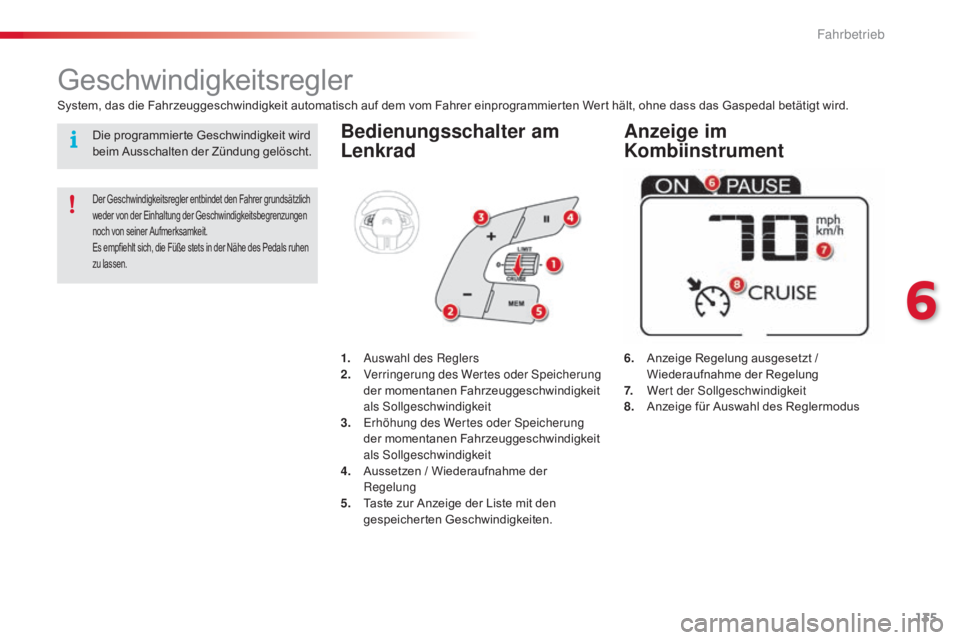

Bedienungsschalter am
Lenkrad
6. Anzeige Regelung ausgesetzt / Wiederaufnahme der Regelung
7.
W

ert der Sollgeschwindigkeit
8.
A

nzeige für Auswahl des Reglermodus
Geschwindigkeitsregler
System, das die Fahrzeuggeschwindigkeit automatisch auf dem vom Fahrer einprogrammierten Wert hält, ohne dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler entbindet den Fahrer grundsätzlich
weder von der Einhaltung der Geschwindigkeitsbegrenzungen
noch von seiner Aufmerksamkeit.
Es empfiehlt sich, die Füße stets in der Nähe des Pedals ruhen
zu lassen.
1. Auswahl des Reglers
2. Verringerung des Wertes oder Speicherung
der momentanen Fahrzeuggeschwindigkeit
als Sollgeschwindigkeit
3.
E

rhöhung des Wertes oder Speicherung
der momentanen Fahrzeuggeschwindigkeit
als Sollgeschwindigkeit
4.
A

ussetzen / Wiederaufnahme der
Regelung
5.
T

aste zur Anzeige der Liste mit den
gespeicherten Geschwindigkeiten.
Anzeige im
KombiinstrumentDie programmierte Geschwindigkeit wird
beim Ausschalten der Zündung gelöscht.
6
Fahrbetrieb

136
C4-cactus_de_Chap06_conduite_ed01-2015

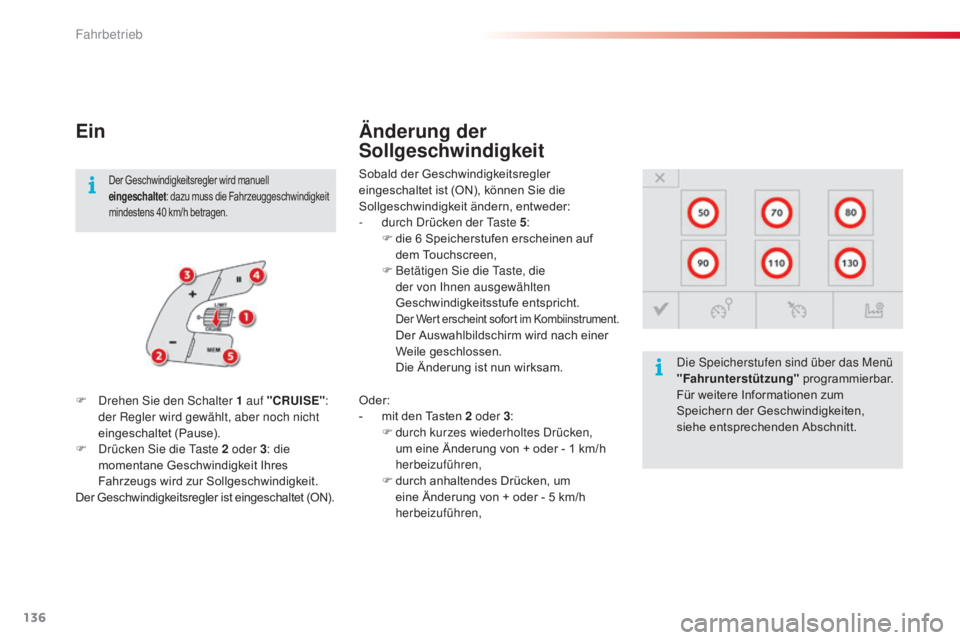

Ein
Sobald der Geschwindigkeitsregler
eingeschaltet ist (ON), können Sie die
Sollgeschwindigkeit ändern, entweder:
-
d
urch Drücken der Taste 5 :
F

d
ie 6 Speicherstufen erscheinen auf
dem Touchscreen,
F

B
etätigen Sie die Taste, die
der von Ihnen ausgewählten
Geschwindigkeitsstufe entspricht.
Der Wert erscheint sofort im Kombiinstrument. Der Auswahlbildschirm wird nach einer Weile geschlossen.
D

ie Änderung ist nun wirksam.
F

D

rehen Sie den Schalter 1 auf "CRUISE" :
der Regler wird gewählt, aber noch nicht
eingeschaltet (Pause).
F

D

rücken Sie die Taste 2 oder 3 : die
momentane Geschwindigkeit Ihres
Fahrzeugs wird zur Sollgeschwindigkeit.
Der Geschwindigkeitsregler ist eingeschaltet (ON).
Änderung der
Sollgeschwindigkeit
Der Geschwindigkeitsregler wird manuell
eingeschaltet : dazu muss die Fahrzeuggeschwindigkeit
mindestens 40 km/h betragen.
Die Speicherstufen sind über das Menü
"Fahrunterstützung" programmierbar.
Für weitere Informationen zum
Speichern der Geschwindigkeiten,
siehe entsprechenden Abschnitt.
Oder:
-

m

it den Tasten 2 oder 3 :
F

d

urch kurzes wiederholtes Drücken,
um eine Änderung von + oder - 1 km/h
herbeizuführen,
F

d

urch anhaltendes Drücken, um
eine Änderung von + oder - 5 km/h
herbeizuführen,
Fahrbetrieb

137
C4-cactus_de_Chap06_conduite_ed01-2015
Bei einer Funktionsstörung des Reglers blinken
Striche in der Anzeige.
Lassen Sie den Regler von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Funktionsstörung Aus
F Drehen Sie den Schalter 1 auf "0". D
ie Einstellungen des Reglers werden
nicht mehr angezeigt. Besondere Vorsicht ist geboten, wenn
der Regler in Betrieb ist und Sie eine der
Tasten zur Änderung der programmierten
Geschwindigkeit ununterbrochen
drücken: die Geschwindigkeit kann sich in
diesem Fall sehr schnell ändern.
Benutzen Sie den Geschwindigkeitsregler
nicht auf rutschiger Fahrbahn oder in
dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht verhindern,
dass die programmierte Geschwindigkeit
überschritten wird.
Bei starker Steigung oder Abschleppen
kann die programmierte Geschwindigkeit
nicht erreicht bzw. gehalten werden.
Die Ver wendung von durch CITROËN
nicht zugelassenen Fußmatten
kann die Funktionsweise des
Geschwindigkeitsreglers behindern.
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-

a
chten Sie darauf, dass die
Fußmatte richtig befestigt ist,
-

l
egen Sie niemals mehrere
Fußmatten übereinander.
Durch Druck auf das Gaspedal kann
die programmierte Geschwindigkeit
vorübergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, das Gaspedal
wieder loszulassen bis die programmierte
Geschwindigkeit wieder erreicht ist.

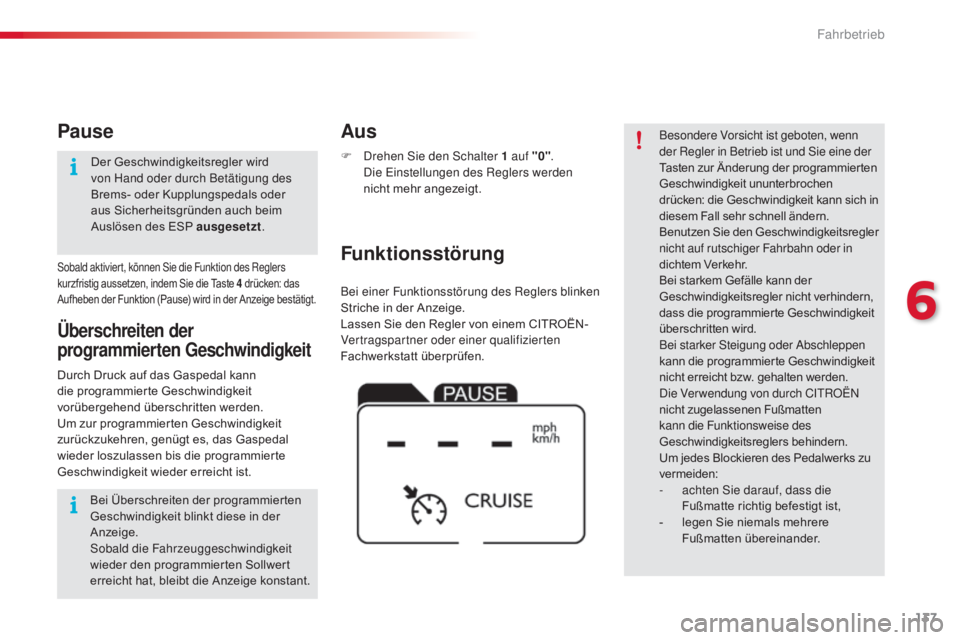

Überschreiten der
programmierten Geschwindigkeit
Sobald aktiviert, können Sie die Funktion des Reglers
kurzfristig aussetzen, indem Sie die Taste 4
drücken: das
Aufheben der Funktion (Pause) wird in der Anzeige bestätigt.
Pause
Bei Überschreiten der programmierten
Geschwindigkeit blinkt diese in der
Anzeige.
Sobald die Fahrzeuggeschwindigkeit
wieder den programmierten Sollwert
erreicht hat, bleibt die Anzeige konstant. Der Geschwindigkeitsregler wird
von Hand oder durch Betätigung des
Brems- oder Kupplungspedals oder
aus Sicherheitsgründen auch beim
Auslösen des ESP ausgesetzt
.
6
Fahrbetrieb

138
C4-cactus_de_Chap06_conduite_ed01-2015

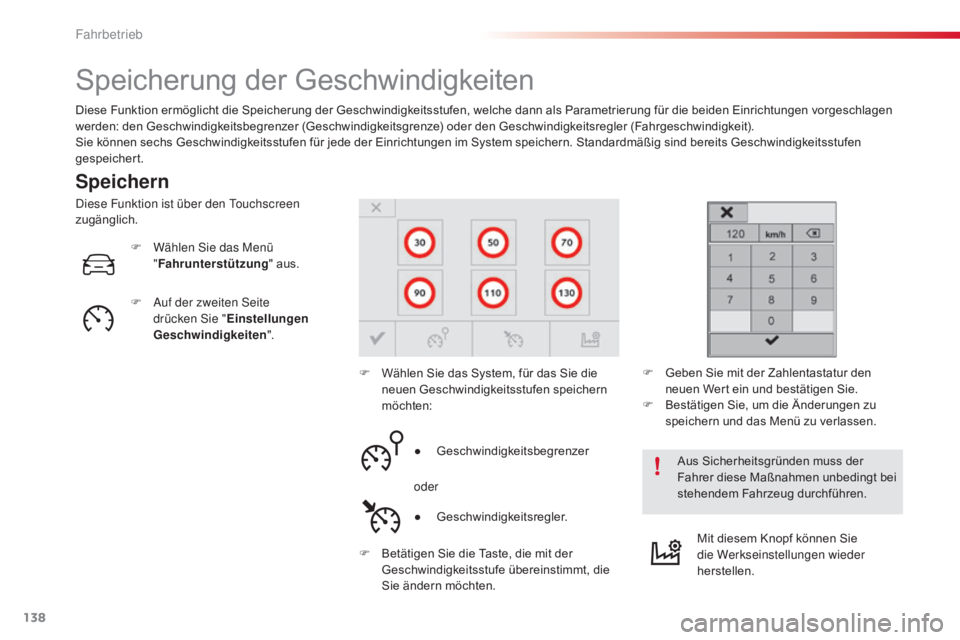

Speicherung der Geschwindigkeiten
Speichern
Diese Funktion ermöglicht die Speicherung der Geschwindigkeitsstufen, welche dann als Parametrierung für die beiden Einrichtungen vorgeschlagen
werden: den Geschwindigkeitsbegrenzer (Geschwindigkeitsgrenze) oder den Geschwindigkeitsregler (Fahrgeschwindigkeit).
Sie können sechs Geschwindigkeitsstufen für jede der Einrichtungen im System speichern. Standardmäßig sind bereits Geschwindigkeitsstufen
gespeichert.F

A
uf der zweiten Seite
drücken Sie " Einstellungen
Geschwindigkeiten ".
Aus Sicherheitsgründen muss der
Fahrer diese Maßnahmen unbedingt bei
stehendem Fahrzeug durchführen.
F

W
ählen Sie das System, für das Sie die
neuen Geschwindigkeitsstufen speichern
möchten:
F

W
ählen Sie das Menü
" Fahrunterstützung " aus.
F

G
eben Sie mit der Zahlentastatur den
neuen Wert ein und bestätigen Sie.
F

B
estätigen Sie, um die Änderungen zu
speichern und das Menü zu verlassen.
●
G

eschwindigkeitsbegrenzer
oder
●
G

eschwindigkeitsregler.
F

B
etätigen Sie die Taste, die mit der
Geschwindigkeitsstufe übereinstimmt, die
Sie ändern möchten. Mit diesem Knopf können Sie
die Werkseinstellungen wieder
herstellen.
Diese Funktion ist über den Touchscreen
zugänglich.
Fahrbetrieb

139
C4-cactus_de_Chap06_conduite_ed01-2015
Mit Hilfe von Sensoren im Stoßfänger zeigt Ihnen
diese Funktion den Abstand zu einem Hindernis
(Person, Fahrzeug, Baum, Schranke...) an, das
sich im Er fassungsbereich befindet.
Einige Hindernisarten (beispielsweise Pflöcke
oder Baustellenleitpfosten), die zunächst er fasst
werden, aber im weiteren Rangierverlauf nicht
mehr, wenn sie sich in der Blindzone des
Erfassungsbereichs der Sensoren befinden.
Einparkhilfe
Diese Funktion entbindet den Fahrer in keinem
Fall von seiner Aufmerksamkeitspflicht.
Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert.
Dies wird durch ein akustisches Signal
angezeigt.
Die Einparkhilfe hinten wird deaktiviert, sobald
Sie den Rückwärtsgang verlassen.
Akustische Signale
Der Abstand wird durch ein unterbrochenes akustisches
Signal symbolisiert, das in immer schnellerer Folge
ertönt, je mehr sich das Fahrzeug dem Hindernis nähert.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Wenn der Abstand zwischen Fahrzeug und Hindernis
weniger als 30 Zentimeter beträgt, wird ein Dauerton
ausgegeben.
Einparkhilfe hinten
Grafische Darstellung
Das akustische Signal wird durch die Anzeige
von Segmenten auf dem Bildschirm oder
im Kombiinstrument ergänzt, die sich dem
Fahrzeug immer weiter nähern. In unmittelbarer
Nähe des Hindernisses erscheint das Symbol
"Gefahr".
6
Fahrbetrieb

140
C4-cactus_de_Chap06_conduite_ed01-2015
Einparkhilfe vorne
Durch die Klangwiedergabe über den jeweiligen Lautsprecher
(vorne oder hinten) kann der Fahrer feststellen, ob sich das
Hindernis vor oder hinter dem Fahrzeug befindet.Die Funktion wird im Anhängerbetrieb oder
bei der Montage eines Fahrradträgers
auf der Anhängevorrichtung automatisch
deaktiviert (bei Fahrzeugen mit
nach Herstellervorgaben montierter
Anhängevorrichtung).Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen des
Rückwärtsgangs ein akustisches Signal (langer
Piepton) ertönt, deutet dies darauf hin, dass die
Sensoren möglicherweise verschmutzt sind.
Bestimmte Schallquellen (Motorrad, Lkw,
Presslufthammer, ...) können die akustischen
Signale der Einparkhilfe auslösen.
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit bis 10 km/h ein Hindernis vor
dem Fahrzeug er fasst wird.
Die Einparkhilfe vorne wird deaktiviert, wenn
das Fahrzeug mit eingelegtem Vor wärtsgang
länger als drei Sekunden hält, wenn kein
Hindernis mehr er fasst wird bzw., wenn eine
Geschwindigkeit von 10 km/h überschritten
wird.
Funktionsstörung
Bei einer Funktionsstörung des Systems,
wechselt das Tastensymbol in den
Warnmodus, sobald der Rückwärtsgang
eingelegt wird und die Kontrollleuchte
blinkt einige Sekunden lang und leuchtet
dann ununterbrochen auf.
Eine Meldung erscheint in Verbindung mit einem
akustischen Signal (kurzer Piepton).
Wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
F

D

rücken Sie auf " Einparkhilfe".
D

ie Kontrollleuchte dieser Taste
leuchtet auf.
F

W

ählen Sie das Menü
" Fahrunterstützung " aus.
Hochdruckreinigung
Halten Sie beim Waschen Ihres Fahrzeugs die
Spritzdüse mindestens 30 cm von den Sensoren entfernt.
Durch erneutes Betätigen dieser Taste wird die
Einparkhilfe wieder aktiviert. Die Kontrollleuchte erlischt.
Die Deaktivierung der Einparkhilfe ist über den
Touchscreen einstellbar.Während eines Messvorgangs des Park
Assist-Systems wird die Einparkhilfe
deaktiviert.
Für weitere Informationen zum Thema
"Park Assist", siehe entsprechenden
Abschnitt.
Deaktivierung/Aktivierung
der Einparkhilfe vorne und
hinten
Fahrbetrieb

141
C4-cactus_de_Chap06_conduite_ed01-2015

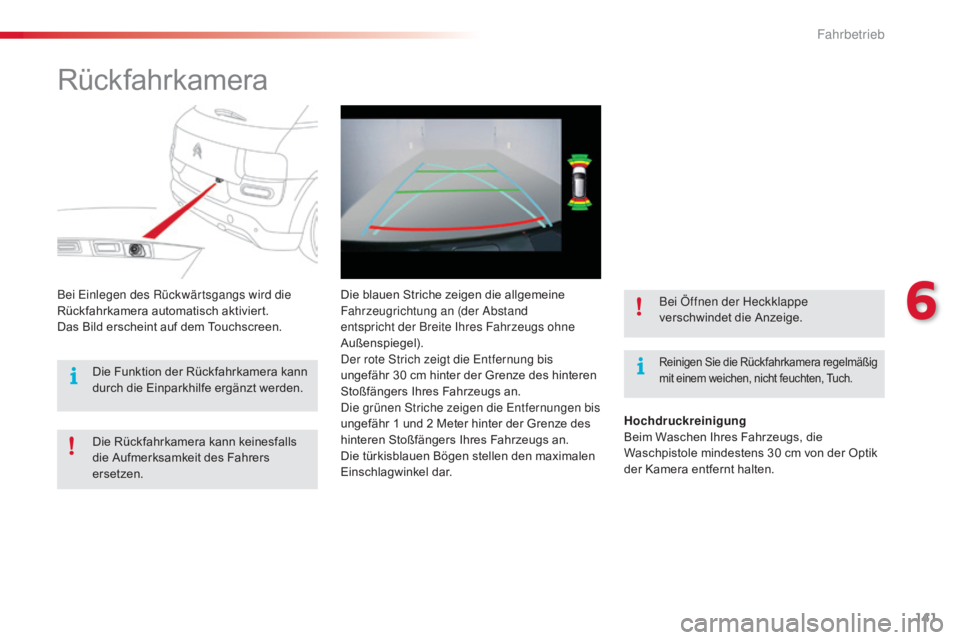

Rückfahrkamera
Reinigen Sie die Rückfahrkamera regelmäßig
mit einem weichen, nicht feuchten, Tuch.
Bei Einlegen des Rückwärtsgangs wird die
Rückfahrkamera automatisch aktiviert.
Das Bild erscheint auf dem Touchscreen.Die blauen Striche zeigen die allgemeine
Fahrzeugrichtung an (der Abstand
entspricht der Breite Ihres Fahrzeugs ohne
Außenspiegel).
Der rote Strich zeigt die Entfernung bis
ungefähr 30 cm hinter der Grenze des hinteren
Stoßfängers Ihres Fahrzeugs an.
Die grünen Striche zeigen die Entfernungen bis
ungefähr 1 und 2 Meter hinter der Grenze des
hinteren Stoßfängers Ihres Fahrzeugs an.
Die türkisblauen Bögen stellen den maximalen
Einschlagwinkel dar.Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs, die
Waschpistole mindestens 30 cm von der Optik
der Kamera entfernt halten.
Die Rückfahrkamera kann keinesfalls
die Aufmerksamkeit des Fahrers
ersetzen. Bei Öffnen der Heckklappe
verschwindet die Anzeige.
Die Funktion der Rückfahrkamera kann
durch die Einparkhilfe ergänzt werden.
6
Fahrbetrieb

142
C4-cactus_de_Chap06_conduite_ed01-2015
Park Assist Parklückendetektor
Dieses System ist eine aktive Einparkhilfe, die Parkraum erkennt und dann das Lenksystem so steuert, um in dieser Lücke einzuparken.
Es steuert die Lenkung, während der Fahrer Gas, Bremse, Gangschaltung und Kupplung (bei Schaltgetrieben) betätigt. Um sicher einparken zu
können, übermittelt das System, während der Ein-und Ausparkphasen visuelle und akustische Informationen an den Fahrer. Es können mehrere
Vor wärts- und Rückwärtsmanöver notwendig sein.Das Park Assist-System kann keinesfalls
die Wachsamkeit des Fahrers ersetzen.
Der Fahrer muss weiterhin sein Fahrzeug
beherrschen und sich vergewissern, dass
der Parkraum während der Manöver frei
bleibt.
In bestimmten Fällen kann es vorkommen,
dass die Sensoren kleine Hindernisse im
toten Winkel nicht erkennen können. Die Verwendung einer anderen
Reifengröße (Übergröße, Winterreifen
usw.) kann die korrekte Funktionsweise
der Einparkhilfe beeinträchtigen.
Während der Manöverphasen führt
das Lenkrad schnelle Drehungen aus:
halten Sie das Lenkrad nicht fest, legen
Sie Ihre Hände nicht in die Speichen
des Lenkrads und achten Sie auf weite
Kleidungsstücke, Schals, Handtaschen...
Es besteht Verletzungsgefahr. Zum Einparken erkennt das System keine
Parkplätze, deren Größe deutlich kleiner
oder größer als die des Fahrzeugs ist.
Die Funktion "Einparkhilfe" wird
automatisch während der Manöver
aktiviert, es kann also sein, dass eine
Kontrollleuchte in Verbindung mit einem
akustischen Signal aufleuchtet, was keine
Auswirkung auf den Parkvorgang hat.
Die Wahl des Manövertyps (Ein- und
Ausparken von Parklücken) verhindert
den Übergang in den Modus STOP des
STOP & START-Systems.
Im Modus STOP startet diese
Aktivierung den Motor neu.
Der Fahrer kann jederzeit wieder die Kontrolle der Lenkung übernehmen, indem er das Lenkrad ergreift.
Das System bietet Hilfe bei den Ein- und
Ausparkmanövern von Parklücken.
Fahrbetrieb
