2016 CITROEN C4 CACTUS Betriebsanleitungen (in German)

159
C4-cactus_de_Chap07_info-pratiques_ed01-2015

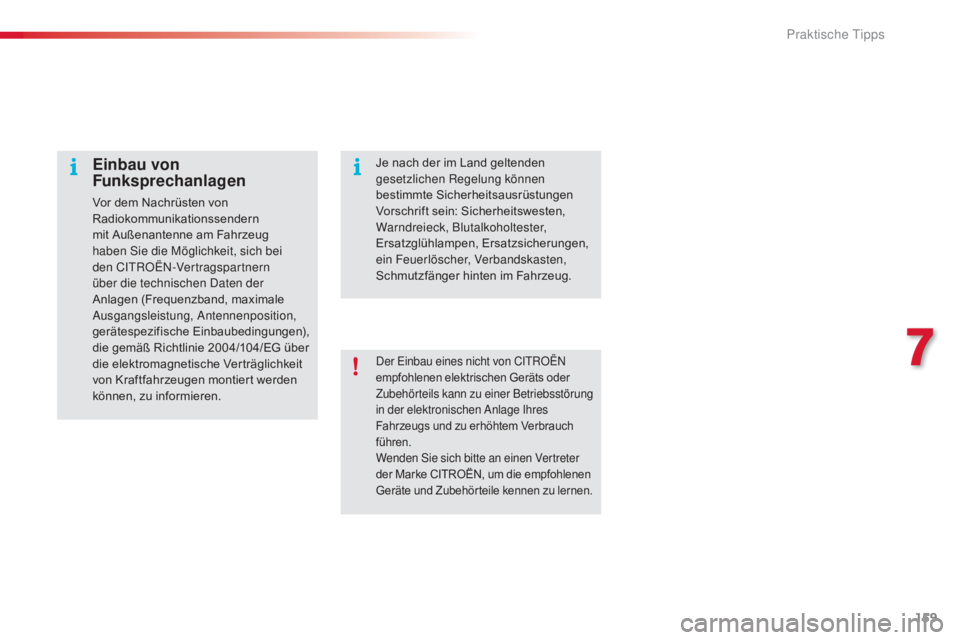

Der Einbau eines nicht von CITROËN
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Verbrauch
führen.
Wenden Sie sich bitte an einen Vertreter
der Marke CITROËN, um die empfohlenen
Geräte und Zubehörteile kennen zu lernen.
Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern
mit Außenantenne am Fahrzeug
haben Sie die Möglichkeit, sich bei
den CITROËN-Vertragspartnern
über die technischen Daten der
Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifische Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG über
die elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.Je nach der im Land geltenden
gesetzlichen Regelung können
bestimmte Sicherheitsausrüstungen
Vorschrift sein: Sicherheitswesten,
Warndreieck, Blutalkoholtester,
Ersatzglühlampen, Ersatzsicherungen,
ein Feuerlöscher, Verbandskasten,
Schmutzfänger hinten im Fahrzeug.
7
Praktische Tipps

160
C4-cactus_de_Chap07_info-pratiques_ed01-2015

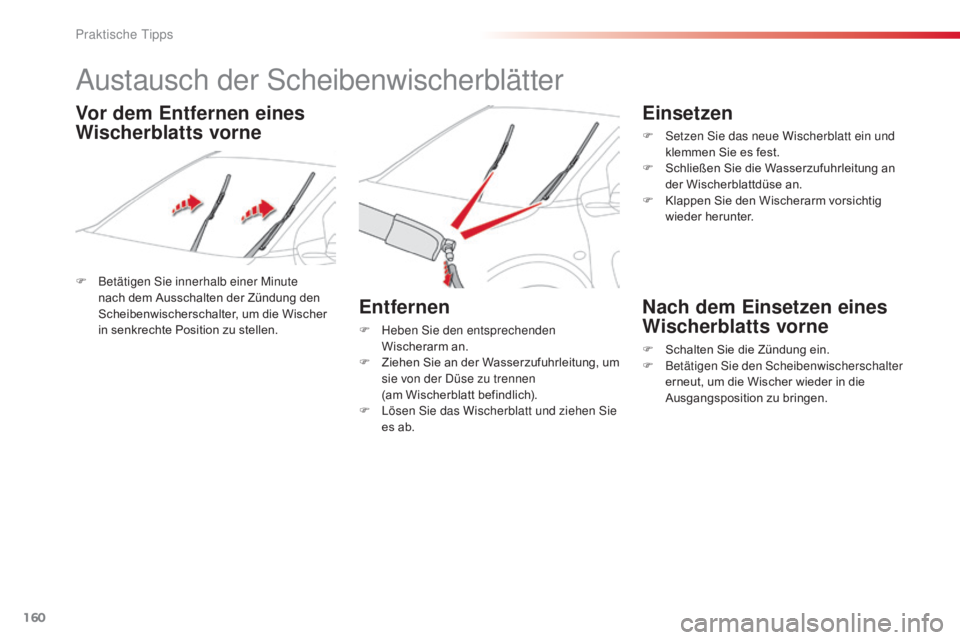

Austausch der Scheibenwischerblätter
F Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer
in senkrechte Position zu stellen.
Entfernen
F Heben Sie den entsprechenden Wischerarm an.
F

Z
iehen Sie an der Wasserzufuhrleitung, um
sie von der Düse zu trennen
(am Wischerblatt befindlich).
F

L
ösen Sie das Wischerblatt und ziehen Sie
es ab.
Einsetzen
F Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
F

S
chließen Sie die Wasserzufuhrleitung an
der Wischerblattdüse an.
F

K
lappen Sie den Wischerarm vorsichtig
wieder herunter.
Nach dem Einsetzen eines
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Vor dem Entfernen eines
Wischerblatts vorne
Praktische Tipps

161
C4-cactus_de_Chap07_info-pratiques_ed01-2015

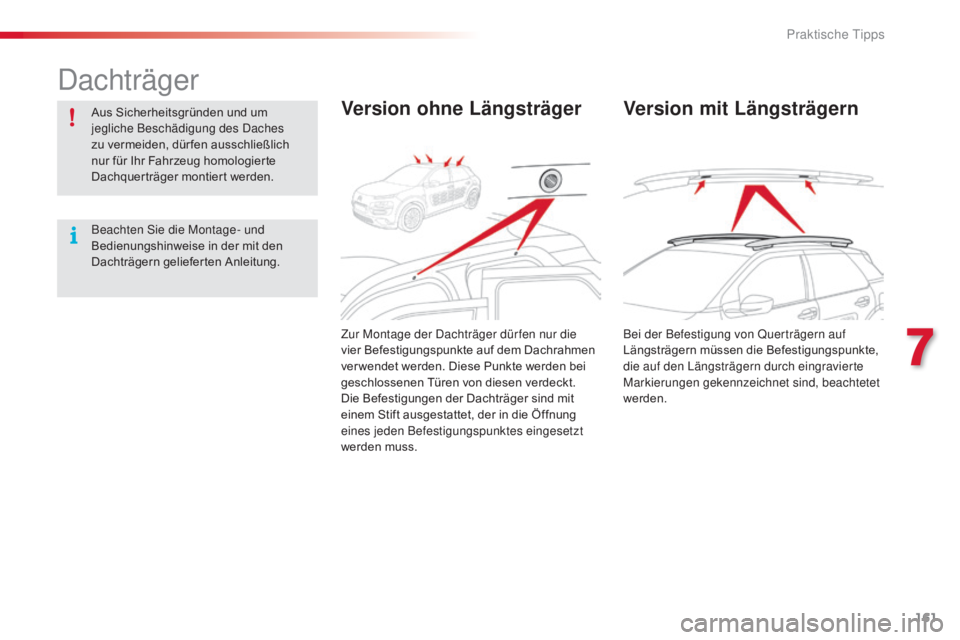

Dachträger
Aus Sicherheitsgründen und um
jegliche Beschädigung des Daches
zu vermeiden, dür fen ausschließlich
nur für Ihr Fahrzeug homologierte
Dachquerträger montiert werden.
Beachten Sie die Montage- und
Bedienungshinweise in der mit den
Dachträgern gelieferten Anleitung.Version ohne Längsträger
Zur Montage der Dachträger dür fen nur die
vier Befestigungspunkte auf dem Dachrahmen
ver wendet werden. Diese Punkte werden bei
geschlossenen Türen von diesen verdeckt.
Die Befestigungen der Dachträger sind mit
einem Stift ausgestattet, der in die Öffnung
eines jeden Befestigungspunktes eingesetzt
werden muss.
Version mit Längsträgern
Bei der Befestigung von Querträgern auf
Längsträgern müssen die Befestigungspunkte,
die auf den Längsträgern durch eingravierte
Markierungen gekennzeichnet sind, beachtetet
werden.
7
Praktische Tipps

162
C4-cactus_de_Chap07_info-pratiques_ed01-2015

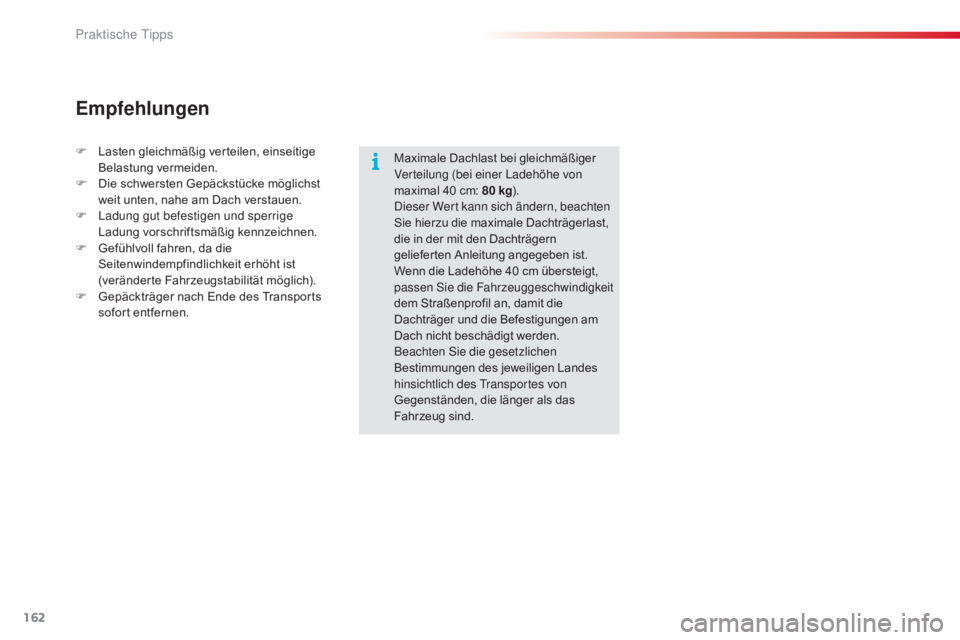

Maximale Dachlast bei gleichmäßiger
Verteilung (bei einer Ladehöhe von
maximal 40 cm: 80 kg).
Dieser Wert kann sich ändern, beachten
Sie hierzu die maximale Dachträgerlast,
die in der mit den Dachträgern
gelieferten Anleitung angegeben ist.
Wenn die Ladehöhe 40
cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit die
Dachträger und die Befestigungen am
Dach nicht beschädigt werden.
Beachten Sie die gesetzlichen
Bestimmungen des jeweiligen Landes
hinsichtlich des Transportes von
Gegenständen, die länger als das
Fahrzeug sind.
Empfehlungen
F Lasten gleichmäßig verteilen, einseitige Belastung vermeiden.
F

D
ie schwersten Gepäckstücke möglichst
weit unten, nahe am Dach verstauen.
F

L
adung gut befestigen und sperrige
Ladung vorschriftsmäßig kennzeichnen.
F

G
efühlvoll fahren, da die
Seitenwindempfindlichkeit erhöht ist
(veränderte Fahrzeugstabilität möglich).
F

G
epäckträger nach Ende des Transports
sofort entfernen.
Praktische Tipps

163
C4-cactus_de_Chap07_info-pratiques_ed01-2015

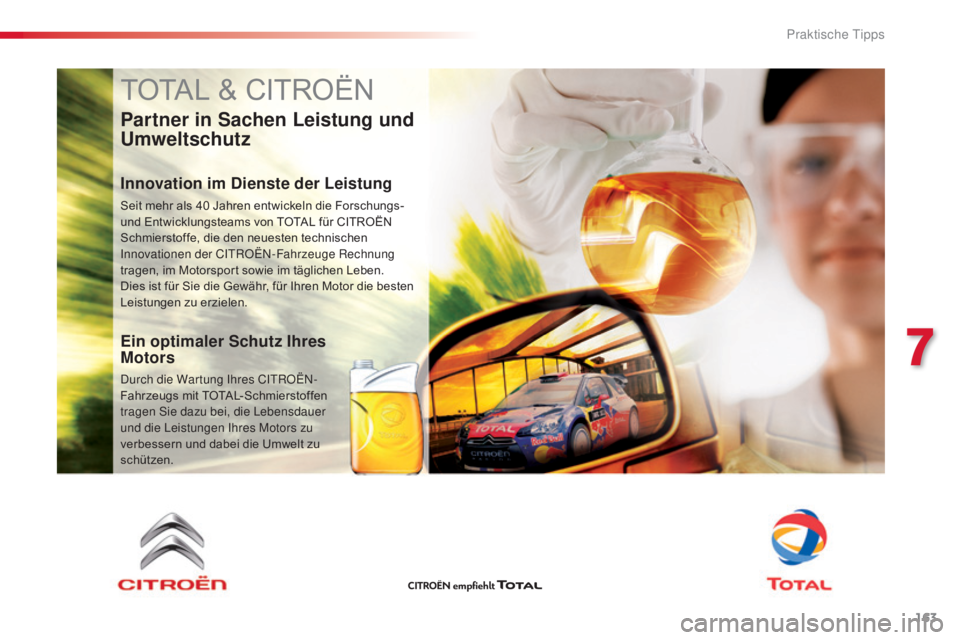

TOTAL & CITROËN
Partner in Sachen Leistung und
Umweltschutz
Innovation im Dienste der Leistung
Seit mehr als 40 Jahren entwickeln die Forschungs-
und Entwicklungsteams von TOTAL für CITROËN
Schmierstoffe, die den neuesten technischen
Innovationen der CITROËN-Fahrzeuge Rechnung
tragen, im Motorsport sowie im täglichen Leben.
Dies ist für Sie die Gewähr, für Ihren Motor die besten
Leistungen zu erzielen.
Ein optimaler Schutz Ihres
Motors
Durch die Wartung Ihres CITROËN-
Fahrzeugs mit TOTAL-Schmierstoffen
tragen Sie dazu bei, die Lebensdauer
und die Leistungen Ihres Motors zu
verbessern und dabei die Umwelt zu
schützen.
7
Praktische Tipps

164
C4-cactus_de_Chap07_info-pratiques_ed01-2015

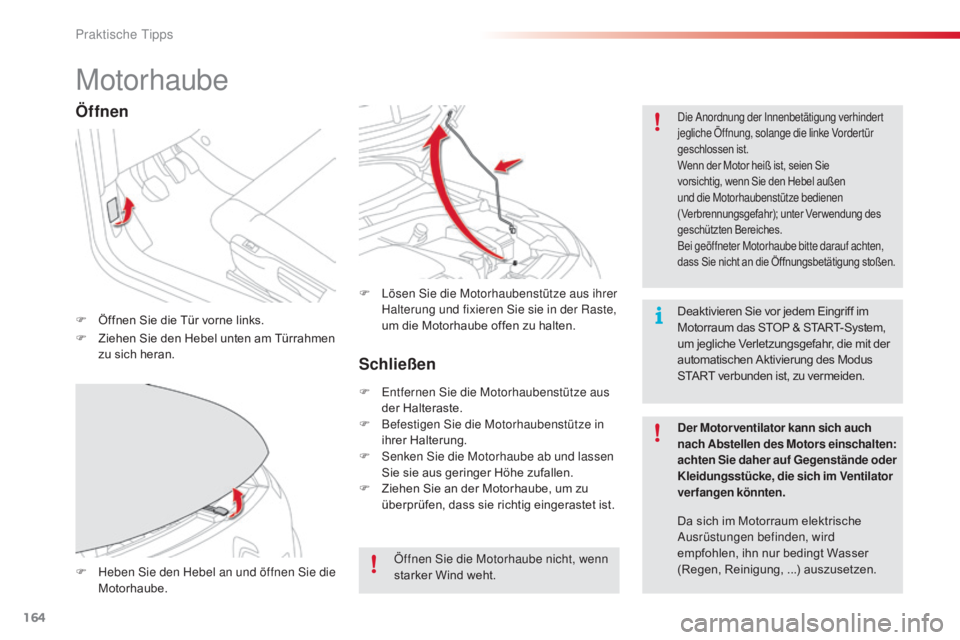

Motorhaube
F Öffnen Sie die Tür vorne links.
Die Anordnung der Innenbetätigung verhindert
jegliche Öffnung, solange die linke Vordertür
geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube bitte darauf achten,
dass Sie nicht an die Öffnungsbetätigung stoßen.
F Heben Sie den Hebel an und öffnen Sie die Motorhaube. F

L
ösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Öffnen
F Ziehen Sie den Hebel unten am Türrahmen zu sich heran.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Öffnen Sie die Motorhaube nicht, wenn
starker Wind weht.
Schließen
F Entfernen Sie die Motorhaubenstütze aus der Halteraste.
F

Be
festigen Sie die Motorhaubenstütze in
ihrer Halterung.
F

S
enken Sie die Motorhaube ab und lassen
Sie sie aus geringer Höhe zufallen.
F

Z
iehen Sie an der Motorhaube, um zu
überprüfen, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird
empfohlen, ihn nur bedingt Wasser
(Regen, Reinigung, ...) auszusetzen. Deaktivieren Sie vor jedem Eingriff im
Motorraum das STOP & START-System,
um jegliche Verletzungsgefahr, die mit der
automatischen Aktivierung des Modus
START verbunden ist, zu vermeiden.
Praktische Tipps

165
C4-cactus_de_Chap07_info-pratiques_ed01-2015

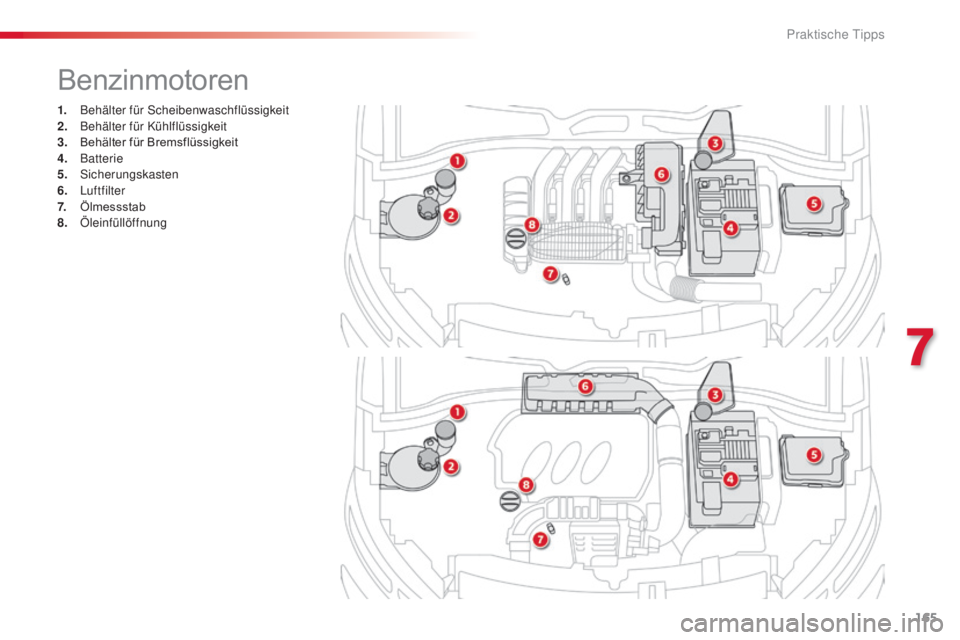

1. Behälter für Scheibenwaschflüssigkeit
2. Behälter für Kühlflüssigkeit
3.
B

ehälter für Bremsflüssigkeit
4.
B

atterie
5.


Sicherungskasten
6.


Luftfilter
7.
Ö

lmessstab
8.


Öleinfüllöffnung
Benzinmotoren
7
Praktische Tipps

166
C4-cactus_de_Chap07_info-pratiques_ed01-2015

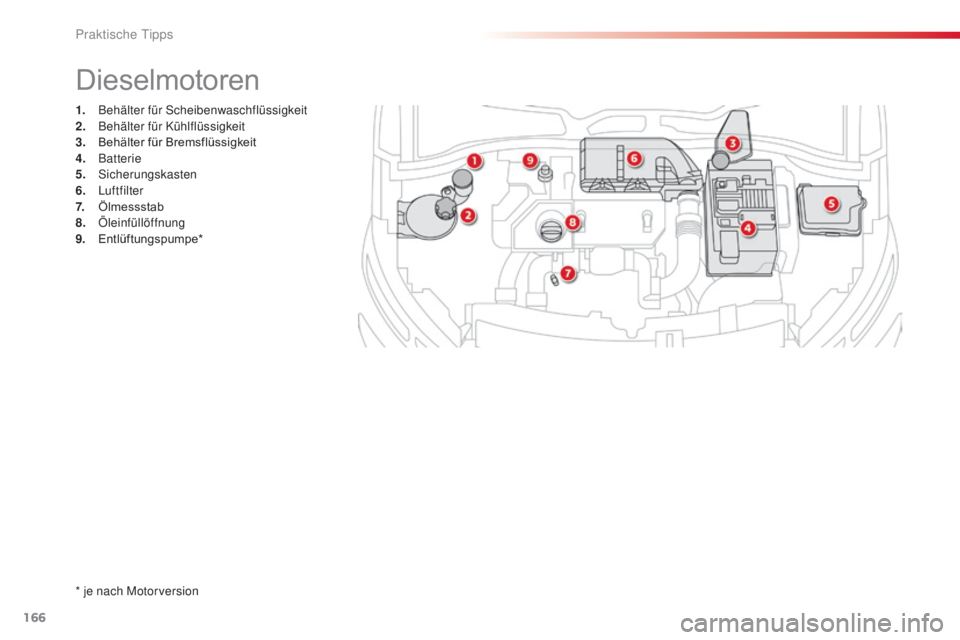

1. Behälter für Scheibenwaschflüssigkeit
2. Behälter für Kühlflüssigkeit
3.
B

ehälter für Bremsflüssigkeit
4.
B

atterie
5.


Sicherungskasten
6.


Luftfilter
7.
Ö

lmessstab
8.


Öleinfüllöffnung
9.
E

ntlüftungspumpe*
Dieselmotoren
* je nach Motorversion
Praktische Tipps
