2016 CITROEN C4 CACTUS Betriebsanleitungen (in German)

167
C4-cactus_de_Chap07_info-pratiques_ed01-2015

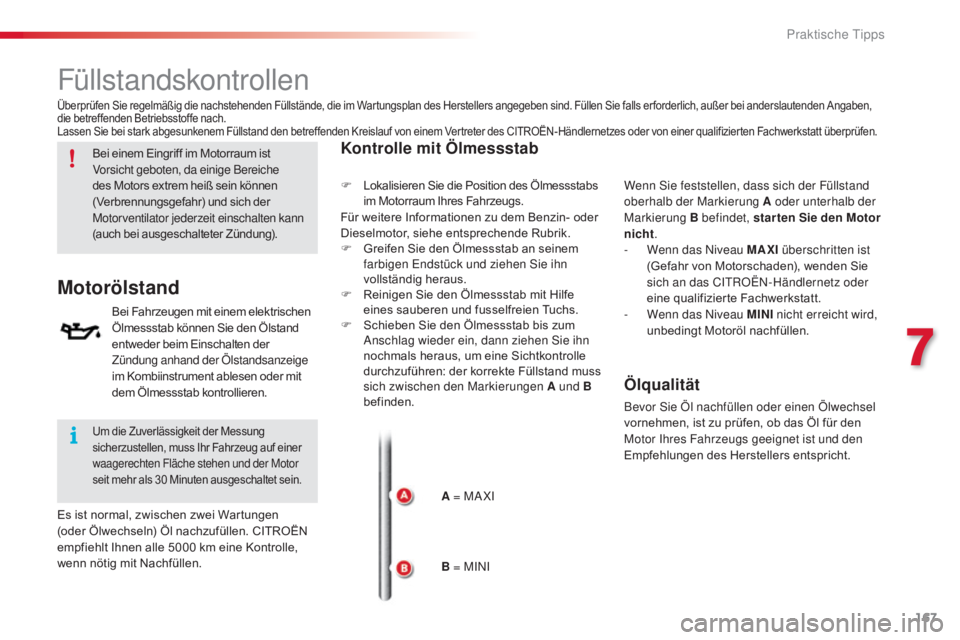

Füllstandskontrollen
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der
Zündung anhand der Ölstandsanzeige
im Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Kontrolle mit Ölmessstab
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Wartungsplan des Herstellers angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen.
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht.
-

W
enn das Niveau MAXI überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
-

W
enn das Niveau MINI nicht erreicht wird,
unbedingt Motoröl nachfüllen.
A = MA XI
B = MINI
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30 Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen. F

L
okalisieren Sie die Position des Ölmessstabs
im Motorraum Ihres Fahrzeugs.
Für weitere Informationen zu dem Benzin- oder
Dieselmotor, siehe entsprechende Rubrik.
F
G
reifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
F
R
einigen Sie den Ölmessstab mit Hilfe
eines sauberen und fusselfreien Tuchs.
F
S
chieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss
sich zwischen den Markierungen A und B
befinden.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
7
Praktische Tipps

168
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Nach dem Nachfüllen von Öl kann
der Ölstand auf der Ölstandsanzeige
im Kombiinstrument 30 Minuten nach
dem Nachfüllen zuverlässig abgelesen
werden.

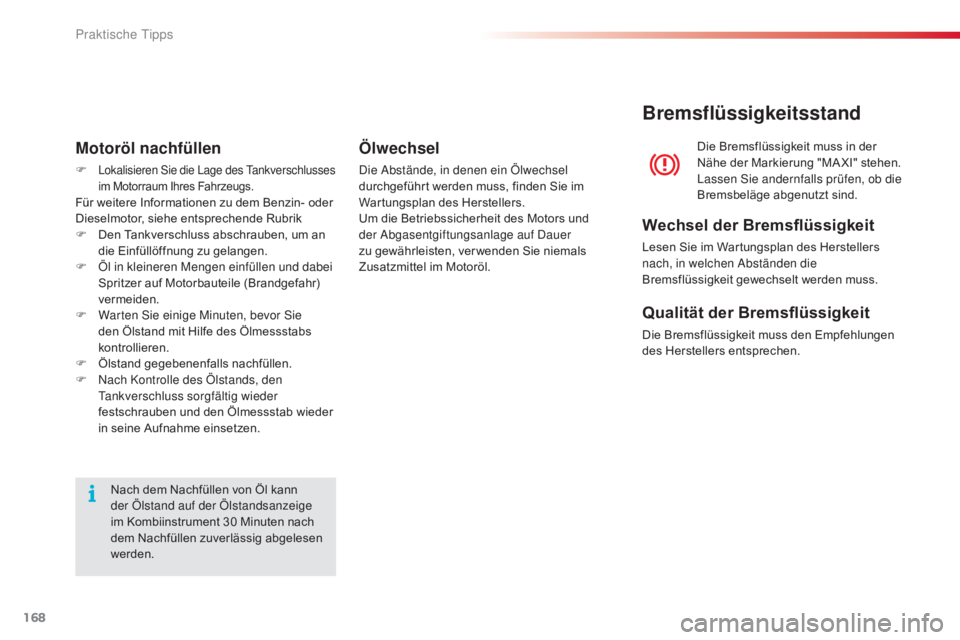

Motoröl nachfüllen
F Lokalisieren Sie die Lage des Tankverschlusses
im Motorraum Ihres Fahrzeugs.
Für weitere Informationen zu dem Benzin- oder
Dieselmotor, siehe entsprechende Rubrik
F
D
en Tankverschluss abschrauben, um an
die Einfüllöffnung zu gelangen.
F

Ö
l in kleineren Mengen einfüllen und dabei
Spritzer auf Motorbauteile (Brandgefahr)
vermeiden.
F

W
arten Sie einige Minuten, bevor Sie
den Ölstand mit Hilfe des Ölmessstabs
kontrollieren.
F

Ö
lstand gegebenenfalls nachfüllen.
F

N
ach Kontrolle des Ölstands, den
Tankverschluss sorgfältig wieder
festschrauben und den Ölmessstab wieder
in seine Aufnahme einsetzen.
Ölwechsel
Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, ver wenden Sie niemals
Zusatzmittel im Motoröl. Die Bremsflüssigkeit muss in der
Nähe der Markierung "MA XI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Wartungsplan des Herstellers
nach, in welchen Abständen die
Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Praktische Tipps

169
C4-cactus_de_Chap07_info-pratiques_ed01-2015

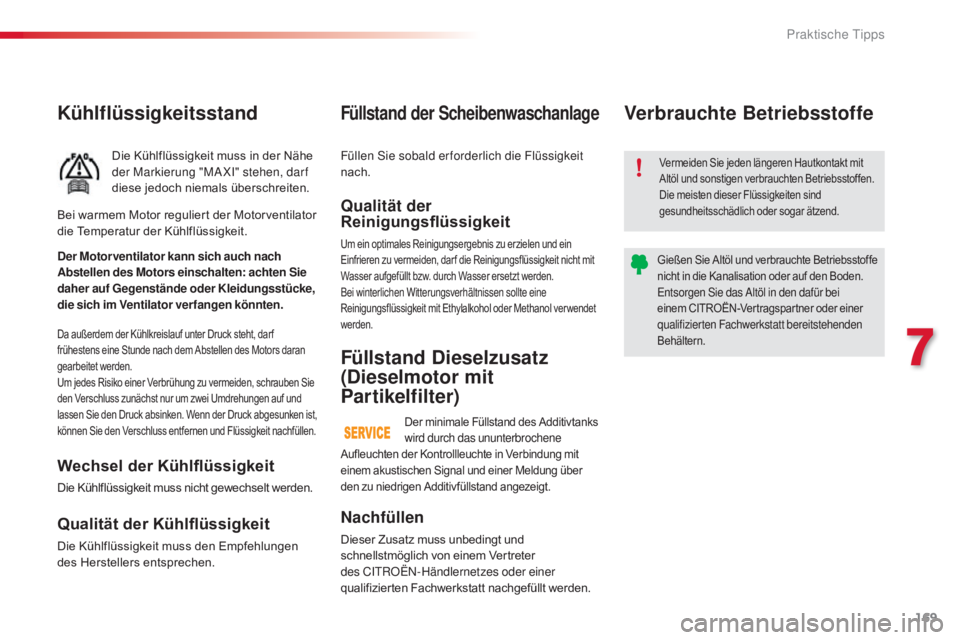

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MAXI" stehen, darf
diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht, dar f
frühestens eine Stunde nach dem Abstellen des Motors daran
gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden, schrauben Sie
den Verschluss zunächst nur um zwei Umdrehungen auf und
lassen Sie den Druck absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden. Der Motorventilator kann sich auch nach
Abstellen des Motors einschalten: achten Sie
daher auf Gegenstände oder Kleidungsstücke,
die sich im Ventilator verfangen könnten. Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Qualität der
Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu erzielen und ein
Einfrieren zu vermeiden, dar f die Reinigungsflüssigkeit nicht mit
Wasser aufgefüllt bzw. durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte eine
Reinigungsflüssigkeit mit Ethylalkohol oder Methanol ver wendet
werden.
Füllstand der Scheibenwaschanlage
Füllen Sie sobald er forderlich die Flüssigkeit
nach.
Nachfüllen
Dieser Zusatz muss unbedingt und
schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt werden.
Füllstand Dieselzusatz
(Dieselmotor mit
Par tikelfilter)
Der minimale Füllstand des Additivtanks
wird durch das ununterbrochene
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstof fe
nicht in die Kanalisation oder auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem CITROËN-Vertragspartner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Verbrauchte Betriebsstoffe
Aufleuchten der Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer Meldung über
den zu niedrigen Additivfüllstand angezeigt.
7
Praktische Tipps

170
C4-cactus_de_Chap07_info-pratiques_ed01-2015

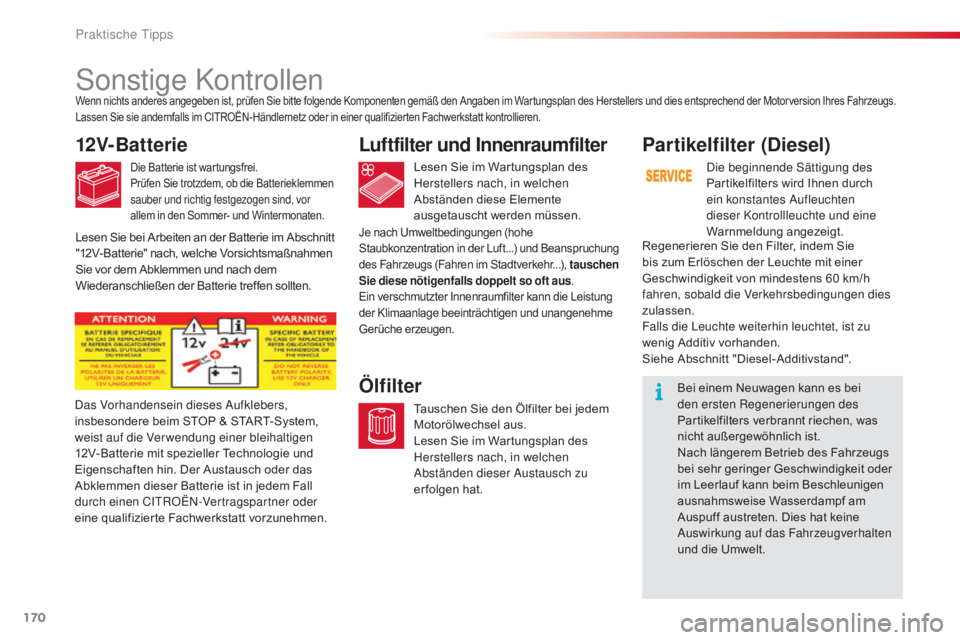

Sonstige Kontrollen
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem, ob die Batterieklemmen
sauber und richtig festgezogen sind, vor
allem in den Sommer- und Wintermonaten.Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen diese Elemente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen dieser Austausch zu
er folgen hat.
Ölfilter
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
Eigenschaften hin. Der Austausch oder das
Abklemmen dieser Batterie ist in jedem Fall
durch einen CITROËN-Vertragspartner oder
eine qualifizierte Fachwerkstatt vorzunehmen.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt kontrollieren.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
Par tikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein konstantes Aufleuchten
dieser Kontrollleuchte und eine
Warnmeldung angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Leuchte mit einer
Geschwindigkeit von mindestens 60 km/h
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden.
Siehe Abschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V-Batterie" nach, welche Vorsichtsmaßnahmen
Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.
Praktische Tipps

171
C4-cactus_de_Chap07_info-pratiques_ed01-2015

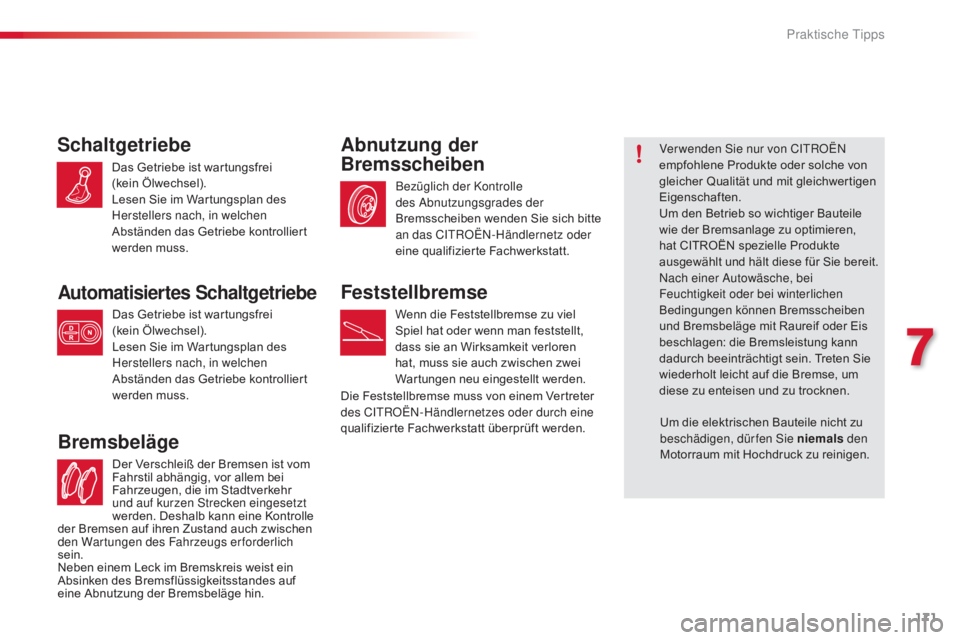

Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
Bremsbeläge
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Abnutzung der
BremsscheibenVer wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Nach einer Autowäsche, bei
Feuchtigkeit oder bei winterlichen
Bedingungen können Bremsscheiben
und Bremsbeläge mit Raureif oder Eis
beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um
diese zu enteisen und zu trocknen.Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Automatisiertes Schaltgetriebe
Das Getriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im Wartungsplan des
Herstellers nach, in welchen
Abständen das Getriebe kontrolliert
werden muss.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden. Um die elektrischen Bauteile nicht zu
beschädigen, dür fen Sie niemals
den
Motorraum mit Hochdruck zu reinigen.
der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs erforderlich
sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
7
Praktische Tipps

172
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Additiv AdBlue® und SCR-System
für Dieselmotoren BlueHDi
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus SCR-System (selektive
katalytische Reduktion) und Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mit dem speziellen Additiv AdBlue®, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten.
Sobald der AdBlue®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei Ausfall des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht
mehr der Euro-Norm 6: Ihr Fahrzeug
verschmutzt die Umwelt!
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend an einen
Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, da
der Motorstart nach 1
100 km mit gestörtem
System automatisch gesperrt wird und Sie
folglich das Fahrzeug nicht mehr anlassen
können.Das Additiv AdBlue® befindet sich in einem
separaten, spezifischen Tank unter dem
Kofferraum. Der Tank fasst 17 Liter, womit das
Fahrzeug etwa 20 000 km weit fahren kann,
bevor ein Alarm einen niedrigen Füllstand
anzeigt, mit dem Sie noch weitere 2 400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des SCR-
Systems zu ermöglichen, wird der AdBlue®-Additivtank
während der Inspektion Ihres Fahrzeugs bei einem
Vertreter des CITROËN-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt stets nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20 000 km zurückgelegt, sollten Sie den Tank
bei einem CITROËN-Vertragspartner oder bei
einer qualifizierten Fachwerkstatt nachfüllen
lassen.
Praktische Tipps

173
C4-cactus_de_Chap07_info-pratiques_ed01-2015

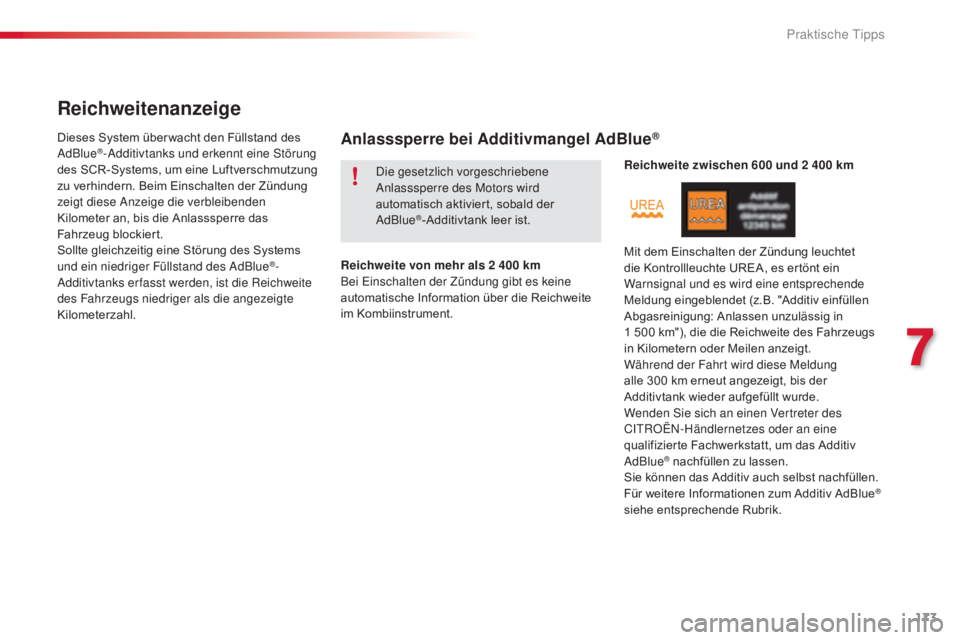

Reichweitenanzeige
Dieses System über wacht den Füllstand des
AdBlue®-Additivtanks und erkennt eine Störung
des SCR-Systems, um eine Luftverschmutzung
zu verhindern. Beim Einschalten der Zündung
zeigt diese Anzeige die verbleibenden
Kilometer an, bis die Anlasssperre das
Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems
und ein niedriger Füllstand des AdBlue
®-
Additivtanks erfasst werden, ist die Reichweite
des Fahrzeugs niedriger als die angezeigte
Kilometerzahl. Reichweite von mehr als 2
400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite
im Kombiinstrument. Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der
AdBlue
®-Additivtank leer ist.
Anlasssperre bei Additivmangel AdBlue®
Reichweite
zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte UREA, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B. "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
1
500 km"), die die Reichweite des Fahrzeugs
in Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung
alle 300 km erneut angezeigt, bis der
Additivtank wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Für weitere Informationen zum Additiv AdBlue
®
siehe entsprechende Rubrik.
7
Praktische Tipps

174
C4-cactus_de_Chap07_info-pratiques_ed01-2015
Reichweite zwischen 0 und 600 kmFahrzeugpanne wegen Additivmangel AdBlue®
Um den Motor erneut starten zu
können, wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt,
damit diese das Additiv nachfüllt.
Wenn Sie selbst Additiv nachfüllen,
ist es unbedingt er forderlich, dass Sie
mindestens 3,8 Liter AdBlue
® in den
Additivtank füllen.
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für SERVICE und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B.: "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
600

km"), die die Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
30 Sekunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen
zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr
anlassen. Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für SERVICE und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und die Meldung "Abgas-Additiv
einfüllen: Anlasser gesperrt" wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
Starten des Motors.
Für weitere Informationen zum Additiv AdBlue
®
siehe entsprechende Rubrik.
Praktische Tipps
