Weergave
Optische waarschuwing De nadering van een object kan op het Control
Display worden weergegeven.
Bij geringe afstand tot een object wordt over‐
eenkomstig de PDC-weergave een rode balk
voor het voertuig weergegeven.
Weergave verschijnt, zodra Top View wordt in‐
geschakeld.
Als het beeld van de achteruitrijcamera wordt
afgebeeld kan naar Top View worden omge‐
schakeld:
"Achteruitrijcamera"
Helderheid
Bij ingeschakelde Top View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde Top View:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Draaicirkel- en manoeuvreerlijn
weergeven
▷De statische, rode draaicirkellijn toont de
benodigde ruimte naast de auto bij volle‐
dige stuuruitslag.▷De variabele, groene manoeuvreerlijn helpt
de werkelijk benodigde ruimte naast de
auto in te schatten.
De manoeuvreerlijn hangt af van de inge‐
schakelde versnelling en van de actuele
stuuruitslag. De manoeuvreerlijn wordt bij
stuurbeweging continu aangepast.
"Parkeerhulplijnen"
Draaicirkel- en manoeuvreerlijn worden weer‐
gegeven.
Grenzen van het systeem
In de volgende situaties kan Top View niet
worden gebruikt:
▷Bij geopend portier.▷Bij geopend kofferdeksel.▷Bij ingeklapte buitenspiegel.▷Bij slechte lichtomstandigheden.
In sommige van deze situaties wordt een
Check-Control-melding weergegeven.
Parkeerassistent
Principe
Het systeem ondersteunt bij het inparkeren in
de volgende situaties:
▷Bij het zijdelings inparkeren parallel aan de
rijbaan.▷Bij het achteruit inparkeren dwars t.o.v. rij‐
baan.
Ultrasone sensoren meten de parkeerruimte
aan beide zijden van de auto op.
Seite 153RijcomfortBediening153
Online Edition for Part no. 01 40 2 963 964 - VI/15

De parkeerassistent berekent de optimale in‐
parkeerlijn en neemt gedurende het parkeren
de besturing over.
Bij het inparkeren daarnaast ook de optische
en akoestische informatie en aanwijzingen van
de PDC, de parkeerassistent en de achteruitrij‐
camera in acht nemen en overeenkomstig rea‐
geren.
Park Distance Control PDC, zie pagina 144,
maakt deel uit van de parkeerassistent.
Aanwijzingen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Wegens systeembeper‐
kingen kan het systeem niet in alle
verkeerssituaties zelfstandig op gepaste wijze
reageren. Er bestaat gevaar voor ongevallen.
Rijstijl aan de verkeerssituatie aanpassen. Ver‐
keerssituatie observeren en in de betreffende situaties actief ingrijpen.◀
WAARSCHUWING
Bij gebruik van de trekhaak kan de par‐
keerassistent vanwege afgedekte sensoren
worden beschadigd. Er bestaat kans op een ongeval of schade. Bij het rijden met een aan‐
hangwagen of bij gebruik van de trekhaak, bijv.
voor een fietsendrager, de parkeerassistent
niet gebruiken.◀
ATTENTIE
De parkeerassistent kan eventueel tegen
of over stoepranden sturen. Er bestaat gevaar
voor schade. Verkeerssituatie observeren en in
de betreffende situaties actief ingrijpen.◀
Een door de automatische start-stop-functie
afgezette motor wordt bij het activeren van de
parkeerassistent automatisch gestart.Overzicht
Toets in de auto
Parkeerassistent
Ultrasone sensoren
De vier ultrasone sensoren voor het opmeten
van parkeerruimte bevinden zich voor- en ach‐
teraan aan de zijkant van de auto.
Om de correcte werking te waarborgen:
▷Sensoren schoon en ijsvrij houden.▷Met hogedrukreinigers niet langdurig en
met een afstand van minder dan 30 cm op
de sensoren spuiten.▷Niets op de sensoren plakken.
Voorwaarden
Voor het opmeten van parkeerruimten
▷Recht vooruitrijden tot ca. 35 km/h.▷Maximale afstand tot de rij geparkeerde
auto's: 1,5 m.Seite 154BedieningRijcomfort154
Online Edition for Part no. 01 40 2 963 964 - VI/15

Geschikte parkeerruimte
Algemeen:▷Ruimte achter een object dat minimaal
0,5 m lang is.▷Ruimte tussen twee objecten die beide mi‐
nimaal 0,5 m lang zijn.
Langs inparkeren parallel aan de rijbaan:
▷Minimale lengte van de ruimte tussen twee
objecten: eigen voertuiglengte plus ca.
0,8 m.▷Minimumdiepte: ca. 1,5 m.
Dwars parkeren:
▷Breedte van de ruimte tussen twee objec‐
ten: breedte van de eigen auto plus ca.
0,7 m tot maximaal 5 m.▷Minimale diepte: lengte eigene auto.
De diepte van dwarsparkeerruimten moet
door de bestuurder zelf worden ingeschat.
Op grond van technische grenzen kan het
systeem de diepte van dwarsparkeerruimte
slechts bij benadering bepalen.
Bij het parkeren
▷Portieren en kofferdeksel gesloten.▷Parkeerrem vrijgezet.▷Bij inparkeren in parkeerruimten aan de be‐
stuurderszijde moet evt. de betreffende
richtingaanwijzer worden gebruikt.
In-/uitschakelen
Inschakelen met de toets Toets indrukken.
LED brandt.
De actuele status van het zoeken naar een par‐
keerruimte wordt op het Control Display weer‐
gegeven.
Parkeerassistent wordt automatisch geac‐
tiveerd.
Inschakelen met de
achteruitversnelling
Achteruitversnelling inschakelen.
De actuele status van het zoeken naar een par‐
keerruimte wordt op het Control Display weer‐
gegeven.
Activeren:
"Parkeerassistent"
Uitschakelen
Het systeem kan als volgt worden gedeacti‐
veerd:
▷Toets indrukken.▷Contact uitschakelen.
Weergave op het Control Display
Systeem geactiveerd/gedeactiveerd
Sym‐
boolBetekenis Grijs: systeem niet beschikbaar.
Wit: systeem beschikbaar, maar
niet geactiveerd. Systeem geactiveerd.
Status van het systeem
▷Symbool P, zie pijl, op de autoweergave.
Parkeerassistent is geactiveerd en Zoeken
naar parkeerruimte actief.▷Geschikte parkeerruimten worden op het
Control Display aan de rand van de weg
naast het autosymbool weergegeven. BijSeite 155RijcomfortBediening155
Online Edition for Part no. 01 40 2 963 964 - VI/15

actieve parkeerassistent worden de ge‐
schikte parkeerruimten gekleurd geaccen‐
tueerd.▷Bij eenduidig herkende dwars- of langspar‐
keerruimten stelt het systeem automatisch
de passende parkeermethode in. Bij par‐
keerruimten waarin zowel langs als dwars
kan worden ingeparkeerd, wordt een keu‐
zemenu weergegeven. In dit geval de ge‐
wenste parkeermethode handmatig kiezen.▷Parkeerprocedure actief.
Besturing is overgenomen.▷Zoeken naar parkeerruimten is bij lang‐
zaam recht vooruitrijden altijd actief, ook bij
gedeactiveerd systeem. Bij gedeactiveerd
systeem worden de weergaven op het
Control Display grijs weergegeven.
Inparkeren met de parkeerassistent
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀
1.Parkeerassistent inschakelen en eventueel
activeren.
De status van het zoeken naar parkeer‐
ruimte wordt op het Control Display weer‐
gegeven.2.Aanwijzingen op het Control Display opvol‐
gen.
Om een optimale parkeerstand te berei‐
ken, de automatische besturing na het wis‐
selen van de versnelling bij stilstaande auto
afwachten.De voltooiing van de parkeerprocedure
wordt op het Control Display weergege‐
ven.3.De parkeerstand eventueel zelf aanpassen.
Handmatig afbreken
De parkeerassistent kan op elk gewenst mo‐
ment worden afgebroken:
▷ "Parkeerassistent" Symbool op het
Control Display selecteren.▷Toets indrukken.
Automatisch afbreken
De werking van systeem wordt in de volgende
situaties automatisch afgebroken:
▷Bij vasthouden van het stuur of als er zelf
gestuurd wordt.▷Bij schakelen naar een versnelling, die niet
met de aanwijzing op het Control Display
overeenkomt.▷Bij snelheden boven ca. 10 km/h.▷Eventueel bij besneeuwde of gladde we‐
gen.▷Zo nodig bij moeilijk te overkomen obsta‐
kels, bijv. stoepranden.▷Bij plotseling verschijnende obstakels.▷Als de Park Distance Control PDC te ge‐
ringe afstanden weergeeft.▷Bij overschrijden van een maximaal aantal
inparkeerpogingen of de inparkeerduur.▷Bij deactiveren van DSC.▷Bij het omschakelen naar andere functies
op het Control Display.
Er wordt een Check-Control-melding weerge‐
geven.
Voortzetten Een afgebroken parkeerprocedure kan eventu‐
eel worden voortgezet.
Daarvoor de aanwijzingen op het Control Dis‐
play aanhouden.
Seite 156BedieningRijcomfort156
Online Edition for Part no. 01 40 2 963 964 - VI/15

Grenzen van het systeem
Geen parkeerondersteuning De parkeerassistent biedt in de volgende situ‐
aties geen ondersteuning:▷In scherpe bochten.▷Bij rijden met aanhangwagen.▷Bij gedeactiveerde DSC.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Op een oneffen ondergrond, bijv. bij grind‐
wegen.▷Op een gladde ondergrond.▷Op steile hellingen of afdalingen.▷Bij opeengehoopte bladeren of sneeuw op
de parkeerplaats.
Grenzen van de ultrasoonmeting
Het waarnemen van objecten kan worden be‐
perkt door de grenzen van de natuurkundige
ultrasone meting, zoals bij de volgende om‐
standigheden:
▷Bij kleine kinderen en dieren.▷Bij personen met bepaalde kleding, bijv.
een dikke jas.▷Bij externe storing van het ultrageluid, bijv.
door voorbijrijdende voertuigen of la‐
waaiige machines.▷Bij vuile, bevroren, beschadigde of ver‐
stelde sensoren.▷Bij bepaalde weersomstandigheden, bijv.
hoge luchtvochtigheid, regen, sneeuwval,
extreme hitte, of sterke wind.▷Bij aanhangertrekstangen en -koppelingen
van andere voertuigen.▷Bij dunne of wigvormige voorwerpen.▷Bij bewegende objecten.▷Bij hoger gelegen en uitstekende objecten,
bijv. muuruitsparingen of bagage.▷Bij objecten met hoeken en scherpe kan‐
ten.▷Bij objecten met een dunne oppervlakte of
structuur, bijv. hekken.▷Bij objecten met poreuze oppervlakken.
Reeds weergegeven, lage objecten, bijv. stoe‐
pranden, kunnen in het dode bereik van de
sensoren komen voordat of nadat reeds een
ononderbroken geluidssignaal klinkt.
Er kunnen eventueel parkeerruimten worden
herkend, die daartoe niet geschikt zijn, of ge‐
schikte parkeerruimten worden niet herkend.
Storing Er wordt een Check-Control-melding weerge‐
geven.
De parkeerassistent is uitgevallen. Systeem la‐
ten controleren.
Seite 157RijcomfortBediening157
Online Edition for Part no. 01 40 2 963 964 - VI/15

KlimaatregelingUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Airconditioning
1Stoelverwarming, links   522Luchtverdeling3Achterruitverwarming4Luchthoeveelheid5AUTO-programma6Temperatuur7Stoelverwarming, rechts   528Koelfunctie9Luchtrecirculatiefunctie10InterieurtemperatuursensorSeite 158BedieningKlimaatregeling158
Online Edition for Part no. 01 40 2 963 964 - VI/15

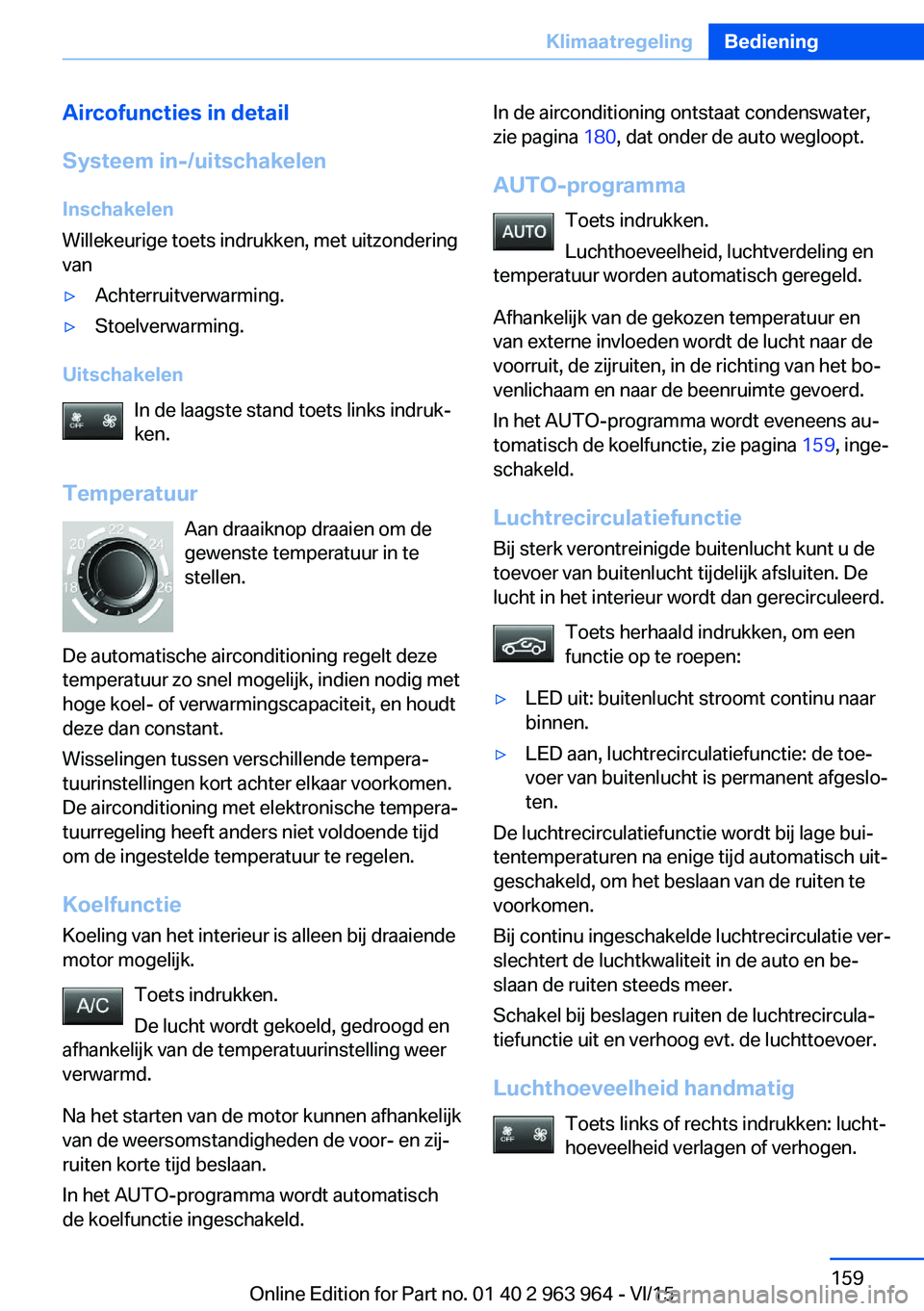

Aircofuncties in detail
Systeem in-/uitschakelen Inschakelen
Willekeurige toets indrukken, met uitzondering
van▷Achterruitverwarming.▷Stoelverwarming.
Uitschakelen
In de laagste stand toets links indruk‐
ken.
Temperatuur Aan draaiknop draaien om de
gewenste temperatuur in te
stellen.
De automatische airconditioning regelt deze
temperatuur zo snel mogelijk, indien nodig met
hoge koel- of verwarmingscapaciteit, en houdt
deze dan constant.
Wisselingen tussen verschillende tempera‐
tuurinstellingen kort achter elkaar voorkomen.
De airconditioning met elektronische tempera‐
tuurregeling heeft anders niet voldoende tijd
om de ingestelde temperatuur te regelen.
Koelfunctie
Koeling van het interieur is alleen bij draaiende
motor mogelijk.
Toets indrukken.
De lucht wordt gekoeld, gedroogd en
afhankelijk van de temperatuurinstelling weer
verwarmd.
Na het starten van de motor kunnen afhankelijk
van de weersomstandigheden de voor- en zij‐
ruiten korte tijd beslaan.
In het AUTO-programma wordt automatisch
de koelfunctie ingeschakeld.
In de airconditioning ontstaat condenswater,
zie pagina 180, dat onder de auto wegloopt.
AUTO-programma Toets indrukken.
Luchthoeveelheid, luchtverdeling en
temperatuur worden automatisch geregeld.
Afhankelijk van de gekozen temperatuur en
van externe invloeden wordt de lucht naar de
voorruit, de zijruiten, in de richting van het bo‐
venlichaam en naar de beenruimte gevoerd.
In het AUTO-programma wordt eveneens au‐
tomatisch de koelfunctie, zie pagina 159, inge‐
schakeld.
Luchtrecirculatiefunctie
Bij sterk verontreinigde buitenlucht kunt u de
toevoer van buitenlucht tijdelijk afsluiten. De
lucht in het interieur wordt dan gerecirculeerd.
Toets herhaald indrukken, om een
functie op te roepen:▷LED uit: buitenlucht stroomt continu naar
binnen.▷LED aan, luchtrecirculatiefunctie: de toe‐
voer van buitenlucht is permanent afgeslo‐
ten.
De luchtrecirculatiefunctie wordt bij lage bui‐
tentemperaturen na enige tijd automatisch uit‐
geschakeld, om het beslaan van de ruiten te
voorkomen.
Bij continu ingeschakelde luchtrecirculatie ver‐
slechtert de luchtkwaliteit in de auto en be‐
slaan de ruiten steeds meer.
Schakel bij beslagen ruiten de luchtrecircula‐
tiefunctie uit en verhoog evt. de luchttoevoer.
Luchthoeveelheid handmatig Toets links of rechts indrukken: lucht‐
hoeveelheid verlagen of verhogen.
Seite 159KlimaatregelingBediening159
Online Edition for Part no. 01 40 2 963 964 - VI/15

De luchthoeveelheid van het aircosysteem
wordt evt. tot aan het uitschakelen geredu‐
ceerd om de accu te ontzien.
Luchtverdeling handmatig Aan draaiknop draaien om het
gewenste programma of de ge‐
wenste tussenpositie te selecte‐
ren.▷ Ruiten.▷ Ter hoogte van het bovenlichaam.▷ Ruiten, ter hoogte van het bovenli‐
chaam en beenruimte.▷ Beenruimte.
Ruiten ontdooien en ontwasemen
Luchtverdeling op ruiten richtenj, luchthoe‐
veelheid en temperatuur verhogen en evt. de
koelfunctie inschakelen.
Achterruitverwarming
Toets indrukken.
Achterruitverwarming wordt na enige
tijd automatisch uitgeschakeld.
Microfilter
Het microfilter filtert stof en pollen uit de toe‐
gevoerde buitenlucht en luchtrecirculatiefunc‐
tie.
Dit filter moet bij het onderhoud, zie pa‐
gina 218, van uw auto worden vervangen.
Uitgebreide airconditioning
1Stoelverwarming, links   522Temperatuur, linksSeite 160BedieningKlimaatregeling160
Online Edition for Part no. 01 40 2 963 964 - VI/15
