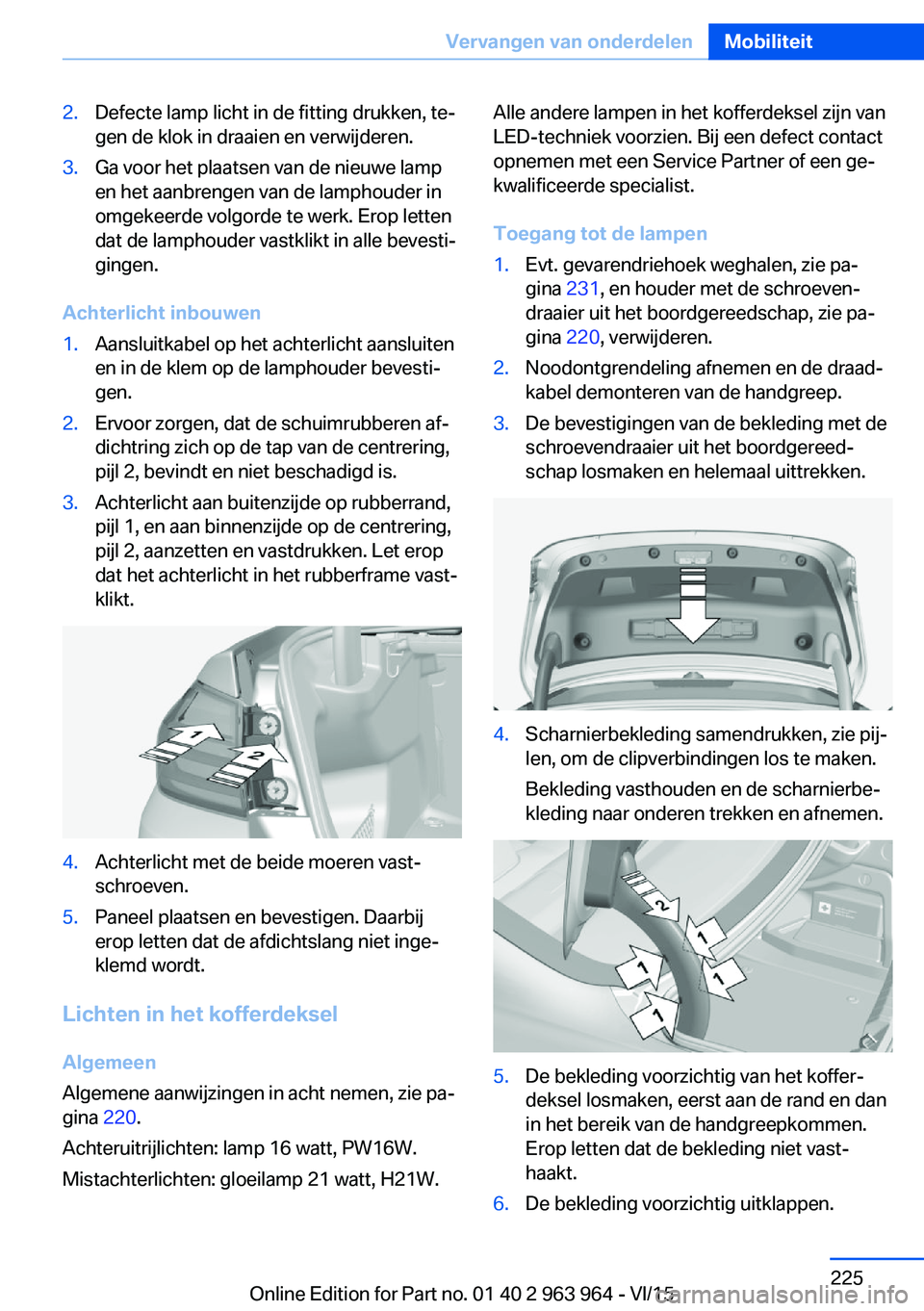

2.Defecte lamp licht in de fitting drukken, te‐
gen de klok in draaien en verwijderen.3.Ga voor het plaatsen van de nieuwe lamp
en het aanbrengen van de lamphouder in
omgekeerde volgorde te werk. Erop letten
dat de lamphouder vastklikt in alle bevesti‐
gingen.
Achterlicht inbouwen
1.Aansluitkabel op het achterlicht aansluiten
en in de klem op de lamphouder bevesti‐
gen.2.Ervoor zorgen, dat de schuimrubberen af‐
dichtring zich op de tap van de centrering,
pijl 2, bevindt en niet beschadigd is.3.Achterlicht aan buitenzijde op rubberrand,
pijl 1, en aan binnenzijde op de centrering,
pijl 2, aanzetten en vastdrukken. Let erop
dat het achterlicht in het rubberframe vast‐
klikt.4.Achterlicht met de beide moeren vast‐
schroeven.5.Paneel plaatsen en bevestigen. Daarbij
erop letten dat de afdichtslang niet inge‐
klemd wordt.
Lichten in het kofferdeksel
Algemeen
Algemene aanwijzingen in acht nemen, zie pa‐
gina 220.
Achteruitrijlichten: lamp 16 watt, PW16W.
Mistachterlichten: gloeilamp 21 watt, H21W.
Alle andere lampen in het kofferdeksel zijn van LED-techniek voorzien. Bij een defect contact
opnemen met een Service Partner of een ge‐
kwalificeerde specialist.
Toegang tot de lampen1.Evt. gevarendriehoek weghalen, zie pa‐
gina 231, en houder met de schroeven‐
draaier uit het boordgereedschap, zie pa‐
gina 220, verwijderen.2.Noodontgrendeling afnemen en de draad‐
kabel demonteren van de handgreep.3.De bevestigingen van de bekleding met de
schroevendraaier uit het boordgereed‐
schap losmaken en helemaal uittrekken.4.Scharnierbekleding samendrukken, zie pij‐
len, om de clipverbindingen los te maken.
Bekleding vasthouden en de scharnierbe‐
kleding naar onderen trekken en afnemen.5.De bekleding voorzichtig van het koffer‐
deksel losmaken, eerst aan de rand en dan
in het bereik van de handgreepkommen.
Erop letten dat de bekleding niet vast‐
haakt.6.De bekleding voorzichtig uitklappen.Seite 225Vervangen van onderdelenMobiliteit225
Online Edition for Part no. 01 40 2 963 964 - VI/15

Achteruitrijlicht en mistachterlicht
vervangen1.De onderste bevestiging losmaken, pijl 1.2.De bovenste bevestiging losmaken, pijl 2.
Daartoe de middelste bevestigingen naar
binnen, en de twee buitenste bevestigin‐
gen naar buiten drukken.
De lampenhouder lostrekken, pijl 3.3.Defecte lamp voor achteruitrij- of mistach‐
terlicht linksom uit de fitting draaien.4.Nieuwe lamp plaatsen.
Lamphouder inbouwen
1.Daarbij de beide contacten, pijl 1, in de
aansluitingen, pijl 2, steken.2.De lampenhouder aandrukken, pijl 3. Erop
letten dat de twee bevestigingen aan de
buitenzijde vastklikken.3.De bekleding weer op het kofferdeksel
klappen en bevestigen.4.De scharnierbekleding over het scharnier
leggen en naar boven schuiven, tot de be‐
vestigingspin vastklikt. De clipverbindingen
sluiten.5.De draadkabel aan de handgreep van de
noodontgrendeling inbouwen en de hand‐
greep aan de bevestiging vastklikken.6.De houder voor de gevarendriehoek mon‐
teren.7.De gevarendriehoek aanbrengen.
Achterlichten,
kentekenplaatverlichting en middelste
remlicht
De lampen maken gebruik van LED-techniek.
Bij een defect contact opnemen met een Ser‐
vice Partner of een gekwalificeerde specialist.
Wiel verwisselen AanwijzingenBij runflat-banden of het gebruik van plakmid‐
delen is het niet noodzakelijk om het wiel direct
te wisselen bij spanningsverlies in het geval
van pech.
Daarom staat geen reservewiel ter beschik‐
king.
Het juiste gereedschap voor het verwisselen
van wielen vindt u als toebehoren bij een Ser‐
vice Partner of een gekwalificeerde specialist.
Kriksteunpunten
De kriksteunpunten bevinden zich op de aan‐
gegeven posities.
Seite 226MobiliteitVervangen van onderdelen226
Online Edition for Part no. 01 40 2 963 964 - VI/15

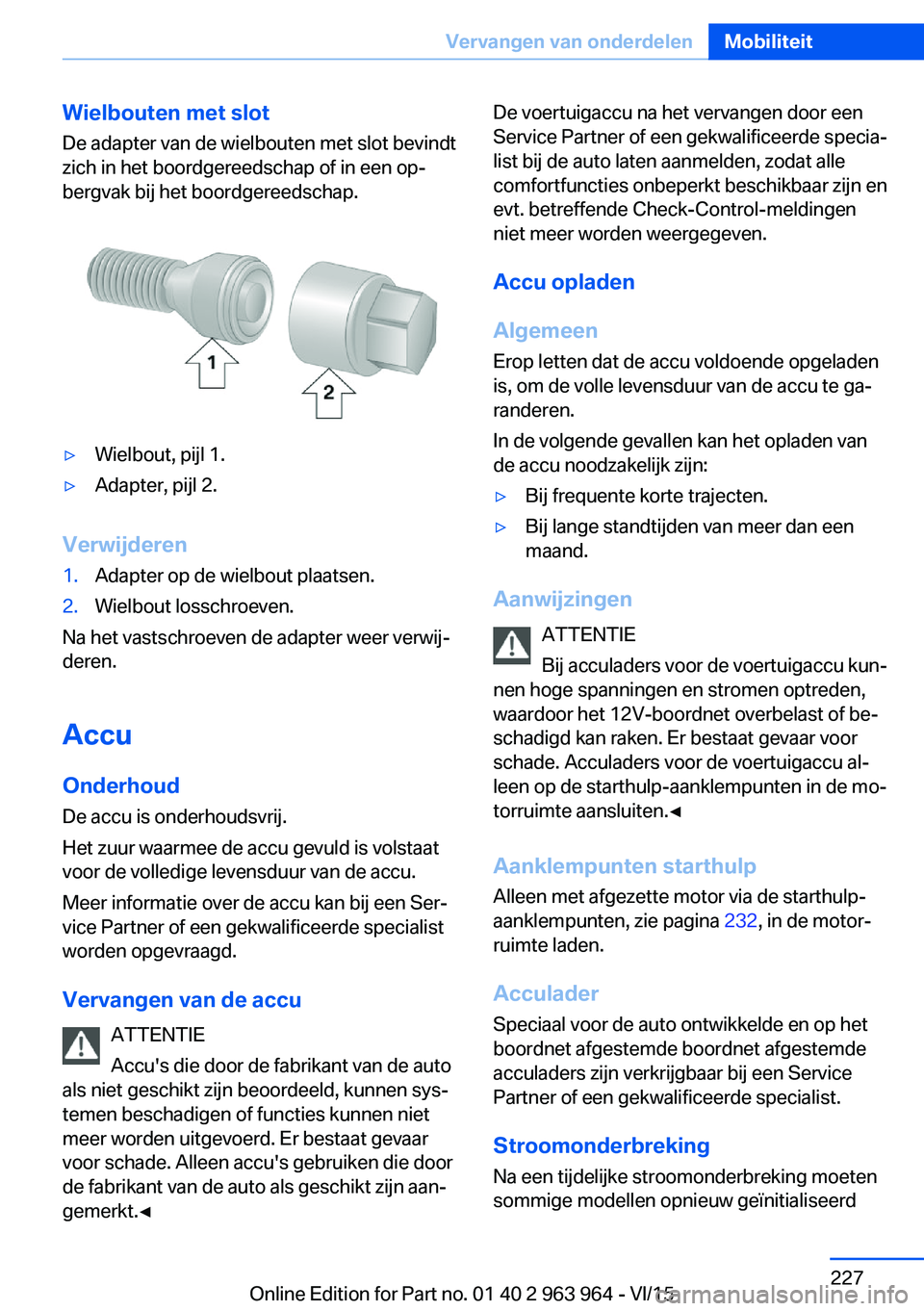

Wielbouten met slot
De adapter van de wielbouten met slot bevindt
zich in het boordgereedschap of in een op‐
bergvak bij het boordgereedschap.▷Wielbout, pijl 1.▷Adapter, pijl 2.
Verwijderen
1.Adapter op de wielbout plaatsen.2.Wielbout losschroeven.
Na het vastschroeven de adapter weer verwij‐
deren.
Accu Onderhoud De accu is onderhoudsvrij.
Het zuur waarmee de accu gevuld is volstaat
voor de volledige levensduur van de accu.
Meer informatie over de accu kan bij een Ser‐
vice Partner of een gekwalificeerde specialist
worden opgevraagd.
Vervangen van de accu ATTENTIE
Accu's die door de fabrikant van de auto
als niet geschikt zijn beoordeeld, kunnen sys‐
temen beschadigen of functies kunnen niet
meer worden uitgevoerd. Er bestaat gevaar
voor schade. Alleen accu's gebruiken die door
de fabrikant van de auto als geschikt zijn aan‐
gemerkt.◀
De voertuigaccu na het vervangen door een
Service Partner of een gekwalificeerde specia‐
list bij de auto laten aanmelden, zodat alle
comfortfuncties onbeperkt beschikbaar zijn en
evt. betreffende Check-Control-meldingen
niet meer worden weergegeven.
Accu opladen
Algemeen
Erop letten dat de accu voldoende opgeladen
is, om de volle levensduur van de accu te ga‐
randeren.
In de volgende gevallen kan het opladen van
de accu noodzakelijk zijn:▷Bij frequente korte trajecten.▷Bij lange standtijden van meer dan een
maand.
Aanwijzingen
ATTENTIE
Bij acculaders voor de voertuigaccu kun‐
nen hoge spanningen en stromen optreden,
waardoor het 12V-boordnet overbelast of be‐
schadigd kan raken. Er bestaat gevaar voor
schade. Acculaders voor de voertuigaccu al‐
leen op de starthulp-aanklempunten in de mo‐
torruimte aansluiten.◀
Aanklempunten starthulp Alleen met afgezette motor via de starthulp-
aanklempunten, zie pagina 232, in de motor‐
ruimte laden.
Acculader
Speciaal voor de auto ontwikkelde en op het
boordnet afgestemde boordnet afgestemde
acculaders zijn verkrijgbaar bij een Service
Partner of een gekwalificeerde specialist.
Stroomonderbreking
Na een tijdelijke stroomonderbreking moeten
sommige modellen opnieuw geïnitialiseerd
Seite 227Vervangen van onderdelenMobiliteit227
Online Edition for Part no. 01 40 2 963 964 - VI/15

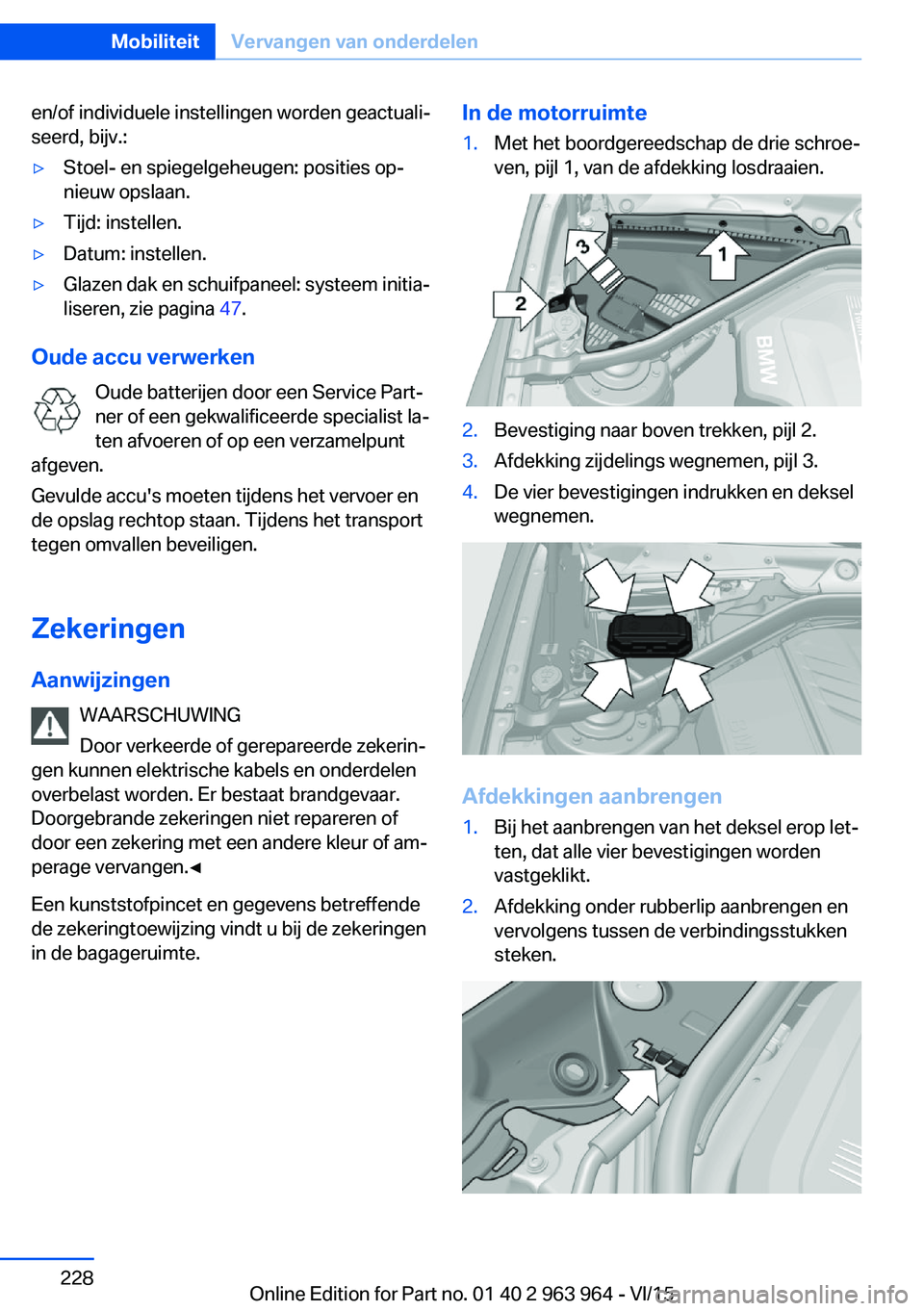

en/of individuele instellingen worden geactuali‐
seerd, bijv.:▷Stoel- en spiegelgeheugen: posities op‐
nieuw opslaan.▷Tijd: instellen.▷Datum: instellen.▷Glazen dak en schuifpaneel: systeem initia‐
liseren, zie pagina 47.
Oude accu verwerken
Oude batterijen door een Service Part‐
ner of een gekwalificeerde specialist la‐ ten afvoeren of op een verzamelpunt
afgeven.
Gevulde accu's moeten tijdens het vervoer en
de opslag rechtop staan. Tijdens het transport
tegen omvallen beveiligen.
Zekeringen Aanwijzingen WAARSCHUWING
Door verkeerde of gerepareerde zekerin‐
gen kunnen elektrische kabels en onderdelen
overbelast worden. Er bestaat brandgevaar.
Doorgebrande zekeringen niet repareren of
door een zekering met een andere kleur of am‐
perage vervangen.◀
Een kunststofpincet en gegevens betreffende
de zekeringtoewijzing vindt u bij de zekeringen
in de bagageruimte.
In de motorruimte1.Met het boordgereedschap de drie schroe‐
ven, pijl 1, van de afdekking losdraaien.2.Bevestiging naar boven trekken, pijl 2.3.Afdekking zijdelings wegnemen, pijl 3.4.De vier bevestigingen indrukken en deksel
wegnemen.
Afdekkingen aanbrengen
1.Bij het aanbrengen van het deksel erop let‐
ten, dat alle vier bevestigingen worden
vastgeklikt.2.Afdekking onder rubberlip aanbrengen en
vervolgens tussen de verbindingsstukken
steken.Seite 228MobiliteitVervangen van onderdelen228
Online Edition for Part no. 01 40 2 963 964 - VI/15

3.Bevestiging naar beneden drukken en de
drie schroeven aandraaien.

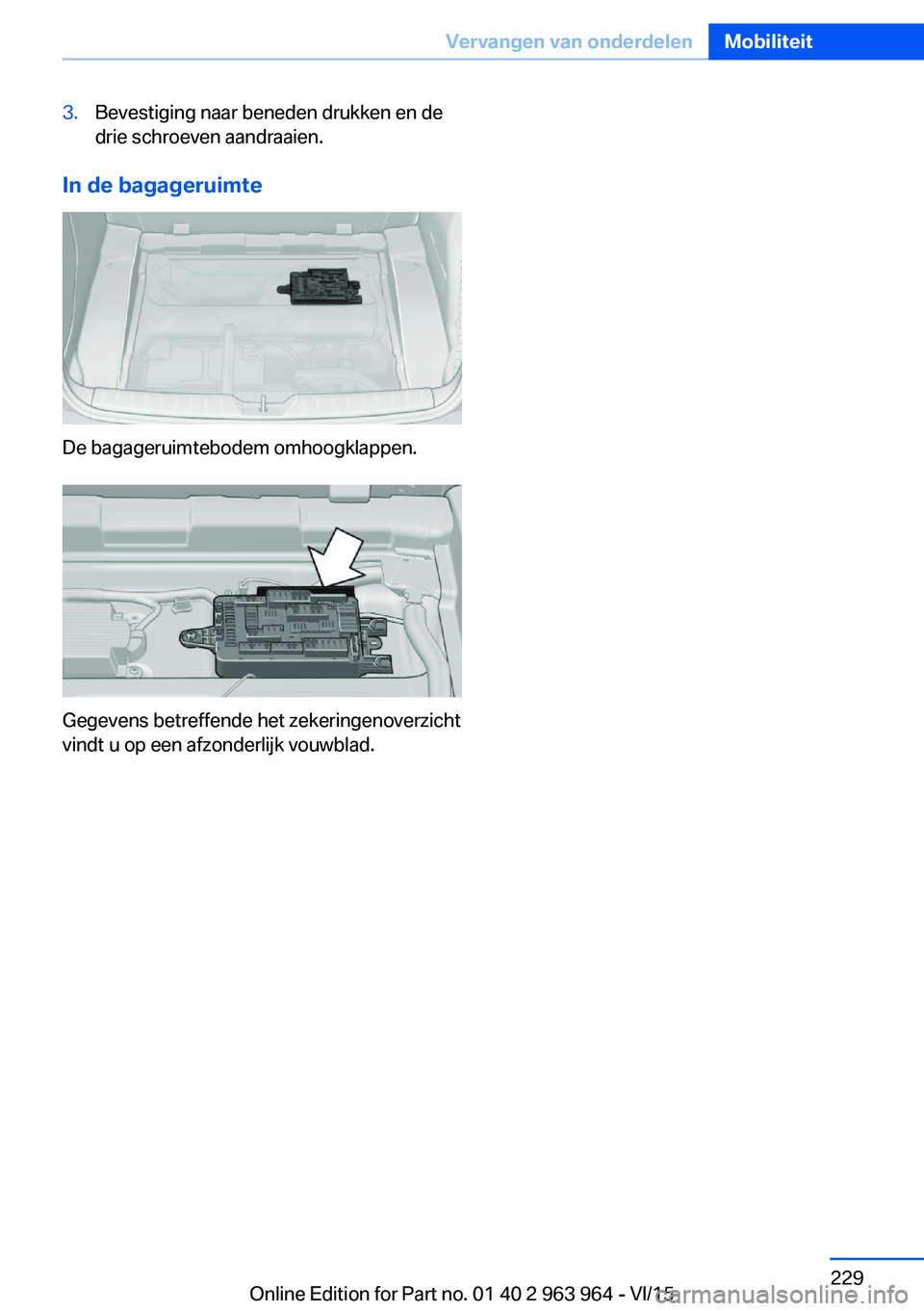

In de bagageruimte
De bagageruimtebodem omhoogklappen.
Gegevens betreffende het zekeringenoverzicht
vindt u op een afzonderlijk vouwblad.
Seite 229Vervangen van onderdelenMobiliteit229
Online Edition for Part no. 01 40 2 963 964 - VI/15

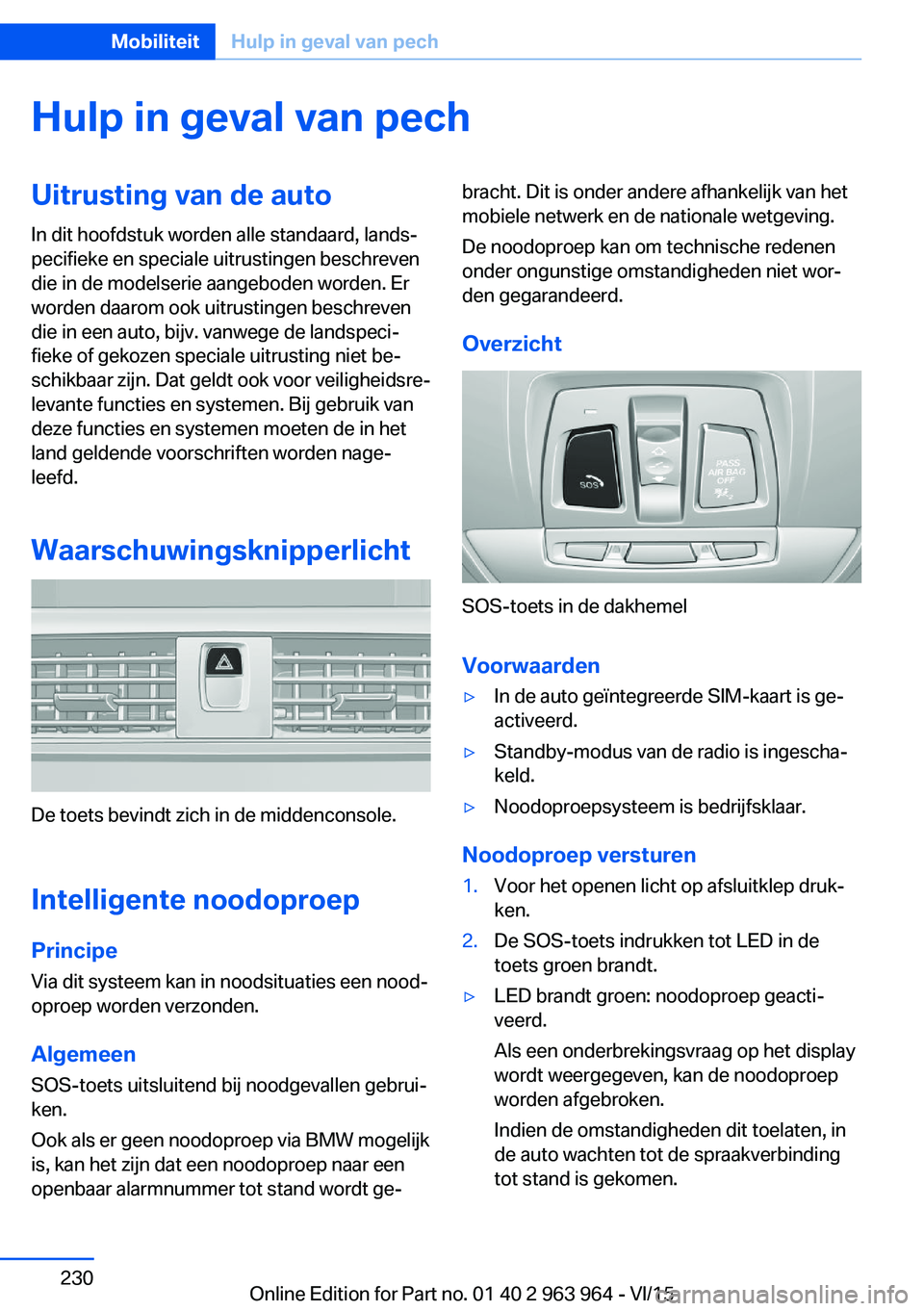

Hulp in geval van pechUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐
fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Waarschuwingsknipperlicht
De toets bevindt zich in de middenconsole.
Intelligente noodoproep
Principe Via dit systeem kan in noodsituaties een nood‐
oproep worden verzonden.
Algemeen
SOS-toets uitsluitend bij noodgevallen gebrui‐
ken.
Ook als er geen noodoproep via BMW mogelijk
is, kan het zijn dat een noodoproep naar een
openbaar alarmnummer tot stand wordt ge‐
bracht. Dit is onder andere afhankelijk van het
mobiele netwerk en de nationale wetgeving.
De noodoproep kan om technische redenen
onder ongunstige omstandigheden niet wor‐
den gegarandeerd.
Overzicht
SOS-toets in de dakhemel
Voorwaarden
▷In de auto geïntegreerde SIM-kaart is ge‐
activeerd.▷Standby-modus van de radio is ingescha‐
keld.▷Noodoproepsysteem is bedrijfsklaar.
Noodoproep versturen
1.Voor het openen licht op afsluitklep druk‐
ken.2.De SOS-toets indrukken tot LED in de
toets groen brandt.▷LED brandt groen: noodoproep geacti‐
veerd.
Als een onderbrekingsvraag op het display
wordt weergegeven, kan de noodoproep
worden afgebroken.
Indien de omstandigheden dit toelaten, in
de auto wachten tot de spraakverbinding
tot stand is gekomen.Seite 230MobiliteitHulp in geval van pech230
Online Edition for Part no. 01 40 2 963 964 - VI/15

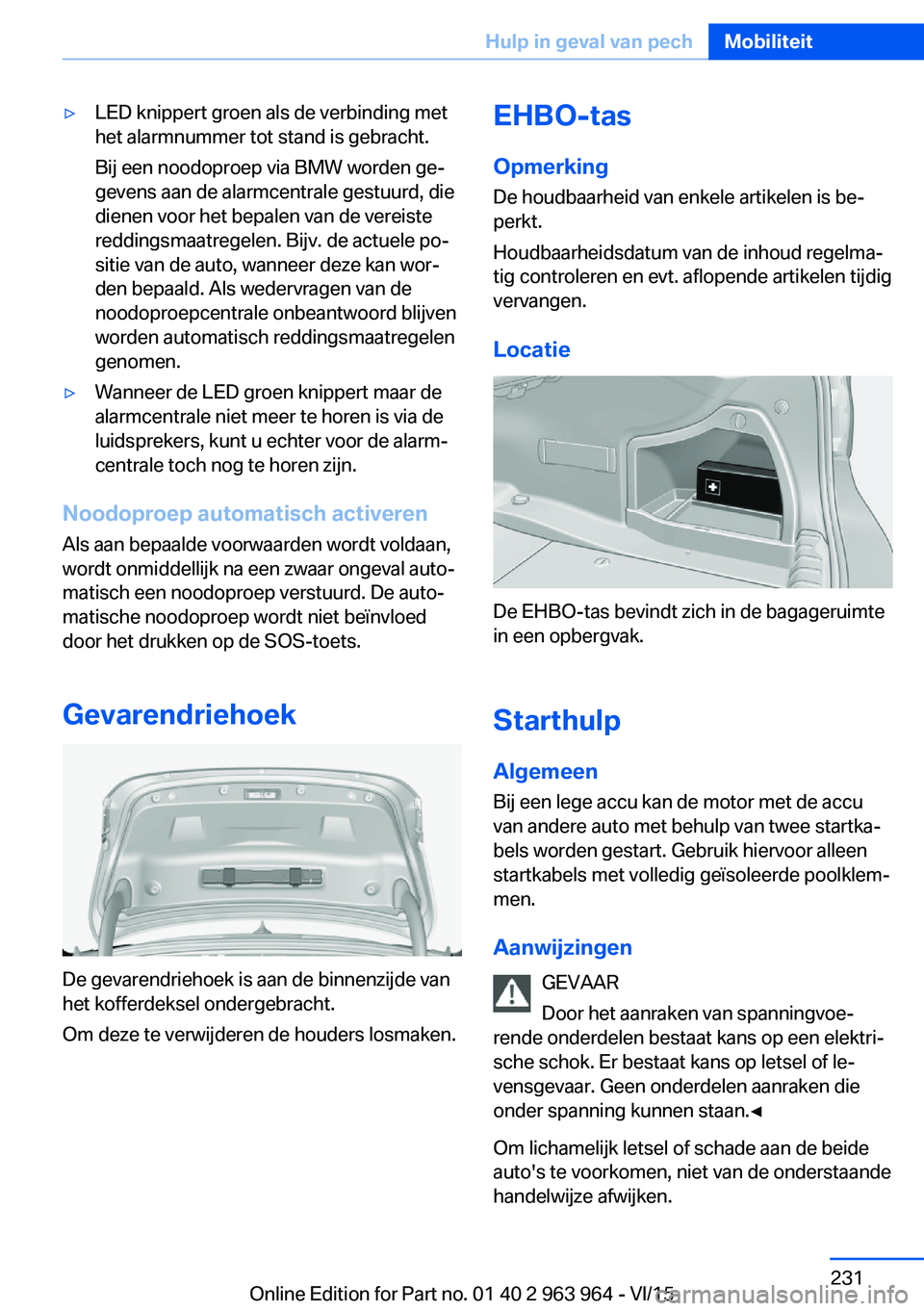

▷LED knippert groen als de verbinding met
het alarmnummer tot stand is gebracht.
Bij een noodoproep via BMW worden ge‐
gevens aan de alarmcentrale gestuurd, die
dienen voor het bepalen van de vereiste
reddingsmaatregelen. Bijv. de actuele po‐
sitie van de auto, wanneer deze kan wor‐
den bepaald. Als wedervragen van de
noodoproepcentrale onbeantwoord blijven
worden automatisch reddingsmaatregelen
genomen.▷Wanneer de LED groen knippert maar de
alarmcentrale niet meer te horen is via de
luidsprekers, kunt u echter voor de alarm‐
centrale toch nog te horen zijn.
Noodoproep automatisch activeren
Als aan bepaalde voorwaarden wordt voldaan,
wordt onmiddellijk na een zwaar ongeval auto‐
matisch een noodoproep verstuurd. De auto‐
matische noodoproep wordt niet beïnvloed
door het drukken op de SOS-toets.
Gevarendriehoek
De gevarendriehoek is aan de binnenzijde van
het kofferdeksel ondergebracht.
Om deze te verwijderen de houders losmaken.
EHBO-tas
Opmerking De houdbaarheid van enkele artikelen is be‐
perkt.
Houdbaarheidsdatum van de inhoud regelma‐
tig controleren en evt. aflopende artikelen tijdig
vervangen.
Locatie
De EHBO-tas bevindt zich in de bagageruimte
in een opbergvak.
Starthulp
Algemeen
Bij een lege accu kan de motor met de accu
van andere auto met behulp van twee startka‐
bels worden gestart. Gebruik hiervoor alleen
startkabels met volledig geïsoleerde poolklem‐
men.
Aanwijzingen GEVAAR
Door het aanraken van spanningvoe‐
rende onderdelen bestaat kans op een elektri‐
sche schok. Er bestaat kans op letsel of le‐
vensgevaar. Geen onderdelen aanraken die
onder spanning kunnen staan.◀
Om lichamelijk letsel of schade aan de beide
auto's te voorkomen, niet van de onderstaande
handelwijze afwijken.
Seite 231Hulp in geval van pechMobiliteit231
Online Edition for Part no. 01 40 2 963 964 - VI/15

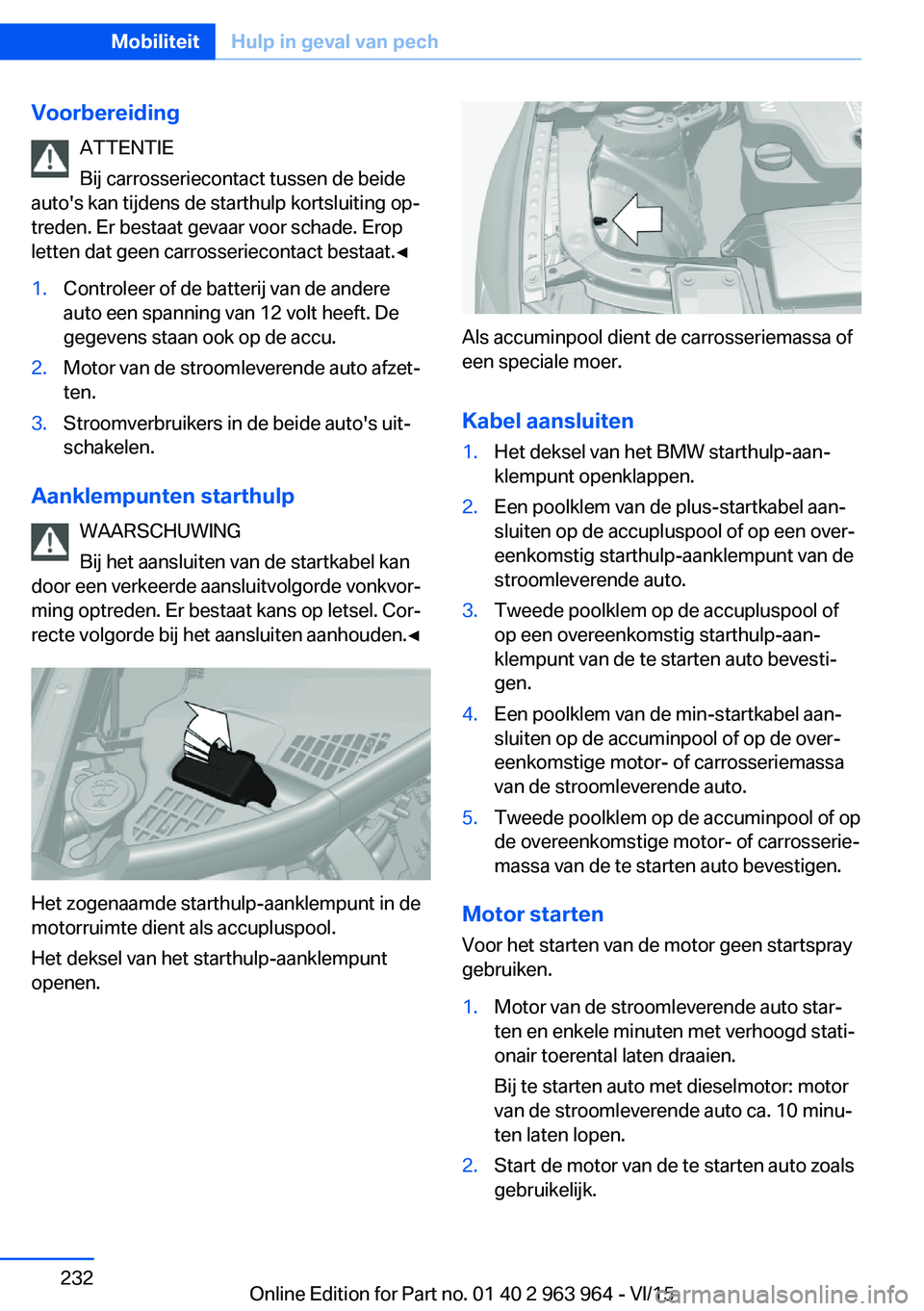

VoorbereidingATTENTIE
Bij carrosseriecontact tussen de beide
auto's kan tijdens de starthulp kortsluiting op‐
treden. Er bestaat gevaar voor schade. Erop
letten dat geen carrosseriecontact bestaat.◀1.Controleer of de batterij van de andere
auto een spanning van 12 volt heeft. De
gegevens staan ook op de accu.2.Motor van de stroomleverende auto afzet‐
ten.3.Stroomverbruikers in de beide auto's uit‐
schakelen.
Aanklempunten starthulp
WAARSCHUWING
Bij het aansluiten van de startkabel kan
door een verkeerde aansluitvolgorde vonkvor‐
ming optreden. Er bestaat kans op letsel. Cor‐
recte volgorde bij het aansluiten aanhouden.◀
Het zogenaamde starthulp-aanklempunt in de
motorruimte dient als accupluspool.
Het deksel van het starthulp-aanklempunt
openen.
Als accuminpool dient de carrosseriemassa of
een speciale moer.
Kabel aansluiten
1.Het deksel van het BMW starthulp-aan‐
klempunt openklappen.2.Een poolklem van de plus-startkabel aan‐
sluiten op de accupluspool of op een over‐
eenkomstig starthulp-aanklempunt van de
stroomleverende auto.3.Tweede poolklem op de accupluspool of
op een overeenkomstig starthulp-aan‐
klempunt van de te starten auto bevesti‐
gen.4.Een poolklem van de min-startkabel aan‐
sluiten op de accuminpool of op de over‐
eenkomstige motor- of carrosseriemassa
van de stroomleverende auto.5.Tweede poolklem op de accuminpool of op
de overeenkomstige motor- of carrosserie‐
massa van de te starten auto bevestigen.
Motor starten
Voor het starten van de motor geen startspray
gebruiken.
1.Motor van de stroomleverende auto star‐
ten en enkele minuten met verhoogd stati‐
onair toerental laten draaien.
Bij te starten auto met dieselmotor: motor
van de stroomleverende auto ca. 10 minu‐
ten laten lopen.2.Start de motor van de te starten auto zoals
gebruikelijk.Seite 232MobiliteitHulp in geval van pech232
Online Edition for Part no. 01 40 2 963 964 - VI/15
