Beschermende werkingDe airbags worden niet bij elke botsing inge‐
schakeld, bijv. niet bij minder ernstige aanrij‐
dingen of aanrijdingen van achteren.
Aanwijzingen voor een optimale
beschermende werking van de airbags
WAARSCHUWING
Bij een verkeerde zitpositie of als het ac‐
tiveringsgebied van de airbag wordt belem‐
merd, kan het airbagsysteem niet zoals be‐
doeld beschermen of kan het activeren extra
letsel veroorzaken. Er bestaat kans op letsel of
levensgevaar. De aanwijzingen voor een opti‐
male beschermende werking van het airbag‐
systeem in acht nemen.◀▷Afstand tot de airbags houden.▷Erop letten dat inzittenden het hoofd van
de zij-airbag verwijderd houden.▷Stuurwiel altijd aan de stuurwielrand vast‐
houden. Handen in de 3-uur- en 9-uur-
stand, om het risico van verwonding van
handen of armen bij het activeren van de
airbag zo klein mogelijk te houden.▷Erop letten dat de voorpassagier correct
zit, d.w.z. de voeten of benen in de been‐
ruimte en niet tegen het dashboard.▷Tussen airbags en personen mogen zich
geen andere personen, dieren of voorwer‐
pen bevinden.▷De afdekkingen van de airbags niet beplak‐
ken, bekleden of op een andere manier wij‐
zigen.▷Dashboard en voorruit aan passagierszijde
vrijhouden, d.w.z. niet met folie of bekle‐
dingen afdekken en geen houders voor
bijv. navigatiesysteem of mobiele telefoon
aanbrengen.▷Afdekking van de frontairbag aan passa‐
gierszijde niet als opbergvak gebruiken.▷Geen hoezen, kussens of andere voorwer‐
pen op de voorstoelen aanbrengen die nietspeciaal voor stoelen met geïntegreerde
zij-airbags zijn gemaakt.▷Geen kledingstukken, zoals vesten, over de
rugleuningen hangen.▷Aan de afzonderlijke componenten en de
bedrading geen enkele wijziging uitvoeren.
Dit geldt tevens voor afdekkingen van het
stuurwiel, het instrumentenpaneel en de
stoelen.▷Airbagsysteem niet demonteren.
Ook als alle aanwijzingen in acht worden geno‐
men, kunnen afhankelijk van de omstandighe‐
den letsels ten gevolge van een contact met
de airbag niet volledig worden uitgesloten.
Ontstekings- en opblaasgeluiden kunnen bij
personen die daar gevoelig voor zijn voor korte
duur belemmeringen van het gehoor veroorza‐
ken, die in het algemeen van voorbijgaande
aard zijn.
Bedrijfsklare toestand van het
airbagsysteem
Aanwijzingen WAARSCHUWING
Na het activeren van het airbagsysteem
kunnen de afzonderlijke componenten zeer
warm zijn. Er bestaat kans op letsel. De afzon‐
derlijke componenten niet vastpakken.◀
WAARSCHUWING
Ondeskundig uitgevoerde werkzaamhe‐
den kunnen het uitvallen, een storing of het
ongewenst in werking treden van het airbag‐
systeem tot gevolg hebben. Bij een storing zou
het airbagsysteem bij een ongeval, ondanks
een overeenkomstige botsingskracht, niet
zoals bedoeld geactiveerd kunnen worden. Er
bestaat kans op letsel of levensgevaar. Con‐
trole, reparatie of demontage en vernietiging
van het airbagsysteem door een Service Part‐
ner of een gekwalificeerde specialist laten uit‐
voeren.◀
Seite 105VeiligheidBediening105
Online Edition for Part no. 01 40 2 963 964 - VI/15

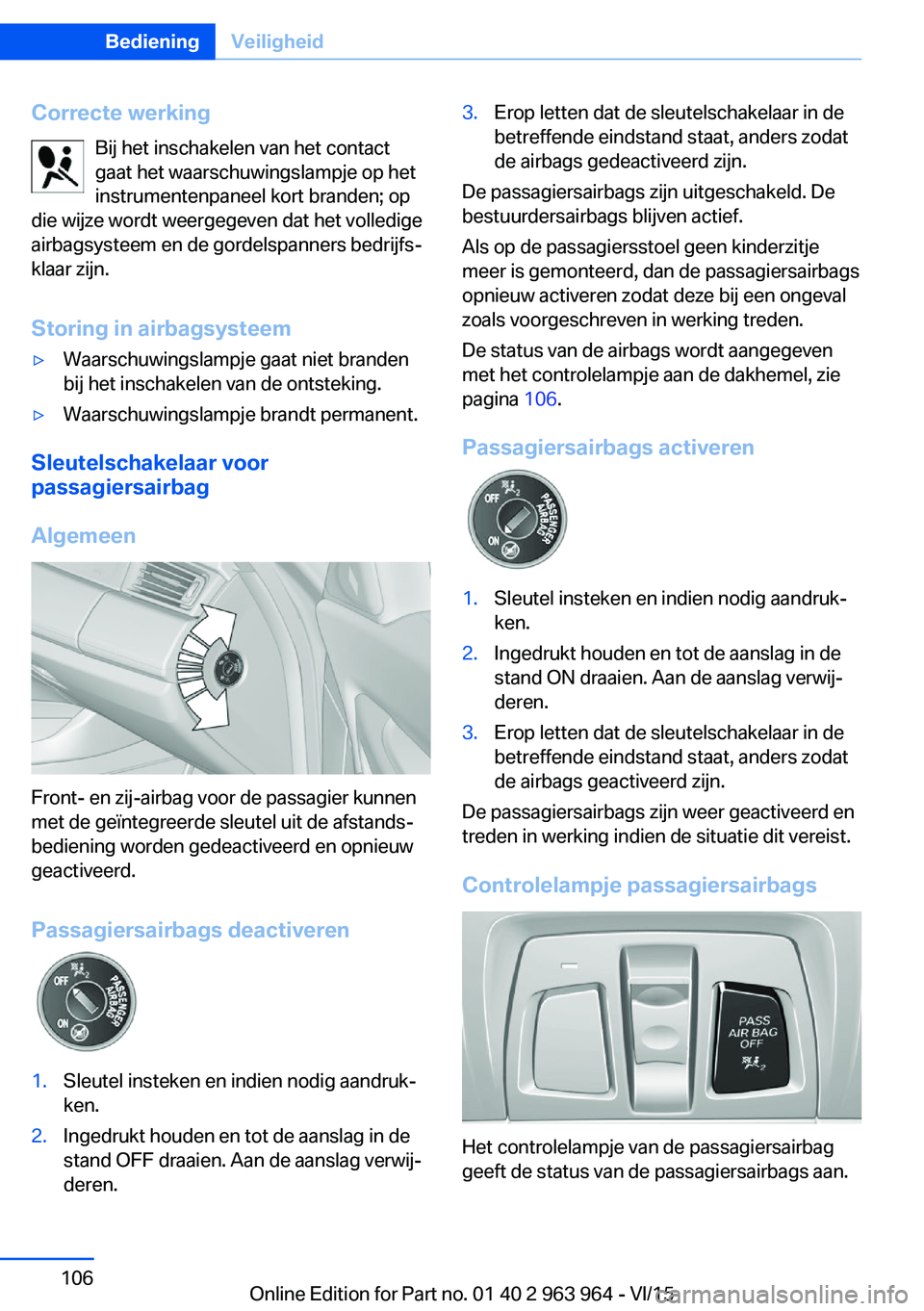

Correcte werkingBij het inschakelen van het contact
gaat het waarschuwingslampje op het
instrumentenpaneel kort branden; op
die wijze wordt weergegeven dat het volledige
airbagsysteem en de gordelspanners bedrijfs‐
klaar zijn.
Storing in airbagsysteem▷Waarschuwingslampje gaat niet branden
bij het inschakelen van de ontsteking.▷Waarschuwingslampje brandt permanent.
Sleutelschakelaar voor
passagiersairbag
Algemeen
Front- en zij-airbag voor de passagier kunnen
met de geïntegreerde sleutel uit de afstands‐
bediening worden gedeactiveerd en opnieuw
geactiveerd.
Passagiersairbags deactiveren
1.Sleutel insteken en indien nodig aandruk‐
ken.2.Ingedrukt houden en tot de aanslag in de
stand OFF draaien. Aan de aanslag verwij‐
deren.3.Erop letten dat de sleutelschakelaar in de
betreffende eindstand staat, anders zodat
de airbags gedeactiveerd zijn.
De passagiersairbags zijn uitgeschakeld. De
bestuurdersairbags blijven actief.
Als op de passagiersstoel geen kinderzitje
meer is gemonteerd, dan de passagiersairbags
opnieuw activeren zodat deze bij een ongeval
zoals voorgeschreven in werking treden.
De status van de airbags wordt aangegeven
met het controlelampje aan de dakhemel, zie
pagina 106.
Passagiersairbags activeren
1.Sleutel insteken en indien nodig aandruk‐
ken.2.Ingedrukt houden en tot de aanslag in de
stand ON draaien. Aan de aanslag verwij‐
deren.3.Erop letten dat de sleutelschakelaar in de
betreffende eindstand staat, anders zodat
de airbags geactiveerd zijn.
De passagiersairbags zijn weer geactiveerd en
treden in werking indien de situatie dit vereist.
Controlelampje passagiersairbags
Het controlelampje van de passagiersairbag
geeft de status van de passagiersairbags aan.
Seite 106BedieningVeiligheid106
Online Edition for Part no. 01 40 2 963 964 - VI/15

Na het inschakelen van het contact gaat het
lampje kort branden, daarna geeft het aan of
de airbags geactiveerd of gedeactiveerd zijn.▷Bij gedeactiveerde passa‐
giersairbags brandt het con‐
trolelampje voortdurend.▷Bij geactiveerde passagiers‐
airbags brandt het controle‐
lampje niet.
Bandenspanningscontrole
RDC
Principe
Het systeem bewaakt de bandenspanning in
de vier gemonteerde banden. Het systeem
waarschuwt wanneer in een of meer banden
de bandenspanning duidelijk lager is gewor‐
den. Daarvoor meten sensoren in de ventielen
van de banden de spanning en temperatuur
van de banden.
Opmerking
Voor de bediening van het systeem ook de
verdere gegevens en aanwijzingen onder Ban‐
denspanning, zie pagina 202, in acht nemen.
Voorwaarden voor een correcte
werking
Voor het systeem moet bij juiste bandenspan‐
ning een reset uitgevoerd worden, anders is
een betrouwbare melding van een verlies van
bandenspanning niet gewaarborgd.
Na een aanpassing van de bandenspanning op
een nieuwe waarde en na vervanging van een
band of wiel een reset van het systeem uitvoe‐
ren.
Altijd wielen met RDC-elektronica gebruiken,
zodat een storingsvrije werking van het sys‐
teem is gewaarborgd.
Statusweergave
De actuele status van de RDC bandenspan‐
ningscontrole kan op het Control Display weer‐
gegeven worden, bijv. of de RDC actief is.
Op het Control Display:1."Auto-info"2."Autostatus"3. "Bandenspanningscontrole"
De status wordt weergegeven.
Toestandweergave Op het Control Display wordt de status van de
banden en het systeem weergegeven door de
kleur van de wielen en een tekst.
Alle wielen groen Systeem is actief en meldt de laatste banden‐
spanning die is opgeslagen bij de reset.
Een wiel geel
Een lekke band of een aanzienlijk spannings‐
verlies in de aangegeven band.
Alle wielen geel
Meerdere lekke banden of banden met een
aanzienlijk spanningsverlies.
Wielen grijs
Het systeem herkent geen bandenpech. Rede‐
nen daarvoor zijn:
▷Reset van het systeem werd uitgevoerd.▷Storing.
Extra informatie
In de statusweergave worden bovendien de
actuele bandenspanning en modelspecifieke
bandentemperatuur weergegeven. De ge‐
toonde waarden zijn de huidige meetwaarden
en kunnen veranderen door het rijden of door
weersomstandigheden.
Seite 107VeiligheidBediening107
Online Edition for Part no. 01 40 2 963 964 - VI/15

Reset uitvoerenNa een aanpassing van de bandenspanning op
een nieuwe waarde en na vervanging van een
band of wiel een reset van het systeem uitvoe‐
ren.
Op het Control Display en aan de auto:1."Auto-info"2."Autostatus"3. "Reset uitvoeren"4.Motor starten - niet wegrijden.5.Bandenspanning resetten: "Reset
uitvoeren".6.Wegrijden.
De wielen worden in het grijs weergegeven en
de status wordt getoond.
Na een korte tijd rijden met een snelheid boven
30 km/h worden de ingestelde bandenspan‐
ningen overgenomen als voorgeschreven
waarden. De reset wordt tijdens het rijden au‐
tomatisch afgesloten.
Na een succesvol afgesloten reset worden de
wielen op het Control Display groen weerge‐
geven en "Bandenspanningscontrole (RDC)
geactiveerd." wordt getoond.
De rit kan op ieder gewenst moment worden
onderbroken. Het resetten wordt voortgezet
als u verder rijdt.
Melding bij lage bandenspanning Geel waarschuwingslampje brandt. Er
wordt een Check-Control-melding
weergegeven.
▷Er is een lekke band of een band met een
aanzienlijk spanningsverlies aanwezig.▷Voor het systeem werd geen reset uitge‐
voerd. Het systeem meldt zo de banden‐
spanningen van de laatste reset.1.Snelheid verminderen en voorzichtig stop‐
pen. Heftige rem- en stuurbewegingen
vermijden.2.Controleer of de auto met normale banden
of banden met noodloopeigenschappen is
uitgerust.
Banden met noodloopeigenschappen, zie
pagina 205, zijn op de zijwand gekenmerkt
met een rond symbool met de letters RSC.
WAARSCHUWING
Een beschadigde normale band met een
geringe bandenspanning of spanningsverlies
heeft een negatieve invloed op de rijeigen‐
schappen, bijv. het stuur- en remgedrag. Ban‐
den met noodloopeigenschappen kunnen nog
een bepaalde stabiliteit instandhouden. Er be‐
staat gevaar voor ongevallen. Niet verder rijden
als de auto niet met banden met noodloopei‐
genschappen is uitgerust. De aanwijzingen
m.b.t. de banden met noodloopeigenschappen
en verder rijden met deze banden in acht ne‐
men.◀
Bij melding van een lage bandenspanning
wordt evt. de dynamische stabiliteitscontrole
DSC ingeschakeld.
Juiste handelwijze bij bandenpech
Normale banden
1.Beschadigde band identificeren.
Controleer daartoe de bandenspanning in
alle vier banden.
Daarvoor kan evt. de bandenspanningindi‐
catie van het Mobility System, zie pa‐
gina 206, worden gebruikt.
Is de bandenspanning in alle vier de ban‐
den in orde, dan is voor de bandenspan‐
ningscontrole waarschijnlijk geen reset uit‐
gevoerd. In dat geval reset uitvoeren.
Als identificatie niet mogelijk is, contact
opnemen met een Service Partner of een
gekwalificeerde specialist.2.Bandenpech bij beschadigde band evt.
met het Mobility System verhelpen.
Door het gebruik van een bandenafdichtmid‐
del, bijv. Mobility System, kan de RDC-wiele‐
Seite 108BedieningVeiligheid108
Online Edition for Part no. 01 40 2 963 964 - VI/15

lektronica worden beschadigd. Controleer in
dat geval de elektronica bij de eerstvolgende
gelegenheid en laat deze evt. vervangen.
Banden met noodloopeigenschappen
Maximale snelheid
Verder rijden met een beschadigde band is tot
max. 80 km/h mogelijk.
Verder rijden met een beschadigde band
Bij verder rijden met beschadigde banden:1.Heftige rem- en stuurbewegingen vermij‐
den.2.Snelheid van 80 km/h niet meer overschrij‐
den.3.Bij de eerstvolgende gelegenheid de ban‐
denspanning in alle vier de banden contro‐
leren.
Is de bandenspanning in alle vier de ban‐
den in orde, dan is voor de bandenspan‐
ningscontrole waarschijnlijk geen reset uit‐
gevoerd. De reset dan uitvoeren.
Mogelijke afstand bij volledig bandenspan‐
ningsverlies:
De mogelijke afstand die met een beschadigde
band afgelegd kan worden, is afhankelijk van
de belading en de belasting van de auto tijdens
de rit.
Bij een gemiddelde voertuigbelading bedraagt
de mogelijke afstand ca. 80 km.
Bij een rit met beschadigde banden verande‐
ren de rijeigenschappen, de auto zal bijv. snel‐
ler uitbreken bij het remmen, de remweg wordt
langer of het stuurgedrag verandert. Pas de
rijstijl daaraan aan. Vermijd abrupte stuurbe‐
wegingen en het rijden over obstakels, zoals
stoepranden, gaten in de weg, etc.
Omdat de mogelijke afstand in belangrijke
mate afhangt van de belasting van de auto tij‐
dens de rit, kan deze afhankelijk van de snel‐
heid, de conditie van het wegdek, de buiten‐
temperatuur, de belading, etc. korter zijn, maar
ook langer wanneer er voorzichtig wordt gere‐
den.
WAARSCHUWING
Bij beschadigde banden met noodloopei‐
genschappen met een geringe bandenspan‐
ning of spanningsverlies veranderen de rij-ei‐
genschappen, bijv. verminderde
koersstabiliteit bij het remmen, langere rem‐
weg en een ander stuurgedrag. Er bestaat ge‐
vaar voor ongevallen.
Gematigd rijden en een snelheid van 80 km/h
niet overschrijden.◀
WAARSCHUWING
Als verder wordt gereden met banden‐
pech, kunnen met name zware aanhangwa‐
gens gaan slingeren. Er bestaat kans op een
ongeval of schade.
Bij het rijden met een aanhangwagen en ban‐
denpech een snelheid van 60 km/h niet over‐
schrijden.
Bij slingerbewegingen direct remmen en de
nodige stuurcorrecties zo voorzichtig mogelijk
uitvoeren.◀
Definitief einde van de band
Trillingen of harde geluiden tijdens het rijden
kunnen het definitieve einde van de band aan‐
kondigen.
Snelheid verminderen en stoppen. Er kunnen
stukjes band loskomen, wat tot een ongeval
zou kunnen leiden.
Niet doorrijden, maar contact opnemen met
een Service Partner of een gekwalificeerde
specialist.
Melding wanneer controle van de
bandenspanning vereist is
In de volgende situaties wordt een Check-
Control-melding aangegeven:▷Het systeem heeft de vervanging van een
wiel herkend, maar er is geen reset uitge‐
voerd.Seite 109VeiligheidBediening109
Online Edition for Part no. 01 40 2 963 964 - VI/15

▷Het op spanning brengen werd niet vol‐
gens de voorschriften uitgevoerd.▷De bandenspanning is ten opzichte van de
laatste bevestiging gedaald.
In dit geval:
▷Bandenspanning regelmatig controleren
en zo nodig corrigeren.▷Bij het vervangen van een wiel een reset
van het systeem uitvoeren.
Grenzen van het systeem
Het systeem werkt niet correct wanneer geen
reset uitgevoerd werd, er wordt bijv. banden‐
pech gemeld ondanks een juiste bandenspan‐
ning.
De bandenspanning hangt af van de tempera‐
tuur van de band. Door een verhoging van de
bandentemperatuur, bijv. tijdens het rijden of
door zonnestraling, neemt ook de banden‐
spanning toe. De bandenspanning neemt af
wanneer de bandentemperatuur daalt. Hier‐
door kan bij sterk dalende temperaturen een
waarschuwing gegeven worden vanwege over‐
schrijding van de waarschuwingslimieten.
Ernstige, plotselinge beschadigingen van een
band van buitenaf kunnen door het systeem
niet vooraf worden aangekondigd.
Storing Geel waarschuwingslampje knippert en
brandt vervolgens continu. Er wordt
een Check-Control-melding weerge‐
geven. Er kan geen bandenpech of verlies van
bandenspanning herkend worden.
Weergave in de volgende situaties:
▷Wiel zonder RDC-elektronica is gemon‐
teerd: evt. laten controleren door een Ser‐
vice Partner of een gekwalificeerde specia‐
list.▷Storing: het systeem laten controleren
door een Service Partner of een gekwalifi‐
ceerde specialist.▷RDC kon de reset niet afsluiten. Reset van
het systeem opnieuw uitvoeren.▷Storing door installaties of apparaten met
dezelfde zendfrequentie: na verlaten van
het storingsgebied wordt het systeem au‐
tomatisch weer actief.
Bandenpechwaarschuwing
RPA
Principe
Het systeem herkent de bandenspanning aan
de hand van een toerentalvergelijking tussen
de afzonderlijke wielen tijdens het rijden.
Bij verlies aan bandenspanning verandert de
diameter en daardoor de draaisnelheid van het
betreffende wiel. Deze verandering wordt her‐
kend en als bandenpech gemeld.
Het systeem meet niet de daadwerkelijke ban‐
denspanning in de banden.
Voorwaarden voor een correcte
werking
Het systeem moet bij een correcte banden‐
spanning zijn geïnitialiseerd, anders is een be‐ trouwbare melding van een bandenpech niet
gewaarborgd. Na elke aanpassing van de ban‐
denspanning en elke keer na het verwisselen
van een band of wiel moet het systeem op‐
nieuw worden geïnitialiseerd.
Statusweergave
Op het Control Display kan de momentele sta‐
tus van de bandenpechwaarschuwing worden
weergegeven bijv. of de RPA actief is.
Op het Control Display:
1."Auto-info"2."Autostatus"3. "Indicatie lekke band (RPA)"
De status wordt weergegeven.
Seite 110BedieningVeiligheid110
Online Edition for Part no. 01 40 2 963 964 - VI/15

Initialisatie
Met de initialisatie worden de ingestelde ban‐
denspanningen als referentie voor de herken‐
ning van een lekke band overgenomen. De ini‐
tialisatie wordt gestart door bevestiging van de spanning van de banden.
Bij het rijden met sneeuwkettingen het sys‐
teem niet initialiseren.
Op het Control Display:1."Auto-info"2."Autostatus"3. "Reset uitvoeren"4.Motor starten - niet wegrijden.5.Met "Reset uitvoeren" het initialiseren starten.6.Wegrijden.
Het afsluiten van de initialisatie gebeurt tijdens
het rijden, de rit kan te allen tijde worden on‐
derbroken.
Tijdens een volgende rit wordt de initialisatie
automatisch voortgezet.
Melding van bandenpech Geel waarschuwingslampje brandt. Er
wordt een Check-Control-melding
weergegeven.
Er is een lekke band of een band met een aan‐
zienlijk spanningsverlies aanwezig.
1.Snelheid verminderen en voorzichtig stop‐
pen. Heftige rem- en stuurbewegingen
vermijden.2.Controleer of de auto met normale banden
of banden met noodloopeigenschappen is
uitgerust.
Banden met noodloopeigenschappen, zie
pagina 205, zijn op de zijwand gekenmerkt
met een rond symbool met de letters RSC.WAARSCHUWING
Een beschadigde normale band met een
geringe bandenspanning of spanningsverlies
heeft een negatieve invloed op de rijeigen‐
schappen, bijv. het stuur- en remgedrag. Ban‐
den met noodloopeigenschappen kunnen nog
een bepaalde stabiliteit instandhouden. Er be‐
staat gevaar voor ongevallen. Niet verder rijden
als de auto niet met banden met noodloopei‐
genschappen is uitgerust. De aanwijzingen
m.b.t. de banden met noodloopeigenschappen
en verder rijden met deze banden in acht ne‐
men.◀
Bij melding van bandenpech wordt evt. de dy‐
namische stabiliteitscontrole DSC ingescha‐
keld.
Grenzen van het systeem
Een natuurlijk, gelijkmatig spanningsverlies in
alle vier de banden wordt niet herkend.
Daarom de bandenspanning regelmatig con‐
troleren.
Ernstige, plotselinge beschadiging van een
band van buitenaf kan niet vooraf worden aan‐
gekondigd.
In de volgende situaties kan het systeem ver‐
traagd of onjuist werken:▷Systeem is niet geïnitialiseerd.▷Rijden op besneeuwde of gladde wegen.▷Sportieve rijstijl: slip op de aangedreven
wielen, hoge dwarsversnelling.▷Rijden met sneeuwkettingen.
Juiste handelwijze bij bandenpech
Normale banden
1.Beschadigde band identificeren.
Controleer daartoe de bandenspanning in
alle vier banden.
Daarvoor kan evt. de bandenspanningindi‐
catie van het Mobility System, zie pa‐
gina 206, worden gebruikt.Seite 111VeiligheidBediening111
Online Edition for Part no. 01 40 2 963 964 - VI/15

Is de bandenspanning in alle vier de ban‐
den in orde, dan is de bandenpechwaar‐
schuwing waarschijnlijk niet geïnitialiseerd.
Systeem in dat geval initialiseren.
Als identificatie niet mogelijk is, contact
opnemen met een Service Partner of een
gekwalificeerde specialist.2.Bandenpech bij beschadigde band evt.
met het Mobility System, zie pagina 206,
verhelpen.
Banden met noodloopeigenschappen
Maximale snelheid
Verder rijden met een beschadigde band is tot
max. 80 km/h mogelijk.
Verder rijden met een beschadigde band
Bij verder rijden met beschadigde banden:
1.Heftige rem- en stuurbewegingen vermij‐
den.2.Snelheid van 80 km/h niet meer overschrij‐
den.3.Bij de eerstvolgende gelegenheid de ban‐
denspanning in alle vier de banden contro‐
leren.
Is de bandenspanning in alle vier de ban‐
den in orde, dan is de bandenpechwaar‐
schuwing waarschijnlijk niet geïnitialiseerd.
Systeem in dat geval initialiseren.
Mogelijke afstand bij volledig bandenspan‐
ningsverlies:
De mogelijke afstand die met een beschadigde
band afgelegd kan worden, is afhankelijk van
de belading en de belasting van de auto tijdens
de rit.
Bij een gemiddelde voertuigbelading bedraagt
de mogelijke afstand ca. 80 km.
Bij een rit met beschadigde banden verande‐
ren de rijeigenschappen, de auto zal bijv. snel‐
ler uitbreken bij het remmen, de remweg wordt
langer of het stuurgedrag verandert. Pas de
rijstijl daaraan aan. Vermijd abrupte stuurbe‐
wegingen en het rijden over obstakels, zoals
stoepranden, gaten in de weg, etc.
Omdat de mogelijke afstand in belangrijke
mate afhangt van de belasting van de auto tij‐
dens de rit, kan deze afhankelijk van de snel‐
heid, de conditie van het wegdek, de buiten‐
temperatuur, de belading, etc. korter zijn, maar
ook langer wanneer er voorzichtig wordt gere‐
den.
WAARSCHUWING
Bij beschadigde banden met noodloopei‐
genschappen met een geringe bandenspan‐
ning of spanningsverlies veranderen de rij-ei‐
genschappen, bijv. verminderde
koersstabiliteit bij het remmen, langere rem‐
weg en een ander stuurgedrag. Er bestaat ge‐
vaar voor ongevallen.
Gematigd rijden en een snelheid van 80 km/h
niet overschrijden.◀
WAARSCHUWING
Als verder wordt gereden met banden‐
pech, kunnen met name zware aanhangwa‐
gens gaan slingeren. Er bestaat kans op een
ongeval of schade.
Bij het rijden met een aanhangwagen en ban‐
denpech een snelheid van 60 km/h niet over‐
schrijden.
Bij slingerbewegingen direct remmen en de
nodige stuurcorrecties zo voorzichtig mogelijk
uitvoeren.◀
Definitief einde van de band
Trillingen of harde geluiden tijdens het rijden
kunnen het definitieve einde van de band aan‐
kondigen.
Snelheid verminderen en stoppen. Er kunnen
stukjes band loskomen, wat tot een ongeval
zou kunnen leiden.
Niet doorrijden, maar contact opnemen met
een Service Partner of een gekwalificeerde
specialist.Seite 112BedieningVeiligheid112
Online Edition for Part no. 01 40 2 963 964 - VI/15
