Intelligent SafetyPrincipe
Intelligent Safety maakt de centrale bediening
van de hulpsystemen mogelijk.
Afhankelijk van de uitrusting bestaat Intelligent
Safety uit een of meer systemen, die kunnen
helpen om een dreigende botsing te voorko‐
men. Deze systemen zijn automatisch actief na
iedere start van de motor via de start/stop-
knop:▷Botsingswaarschuwing, zie pagina 114, .▷Persoonswaarschuwing, zie pagina 119.
Aanwijzingen
WAARSCHUWING
Weergave en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Overzicht
Toets in de auto
Intelligent Safety-toets
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
De Intelligent Safety-systemen worden bij ie‐
dere start automatisch geactiveerd.
Toets indrukken: systemen worden
uitgeschakeld. De LED dooft.
Toets opnieuw indrukken: systemen worden
ingeschakeld. De LED brandt.
Instellingen kunnen op het Control Display
worden gewijzigd.
Seite 113VeiligheidBediening113
Online Edition for Part no. 01 40 2 963 964 - VI/15

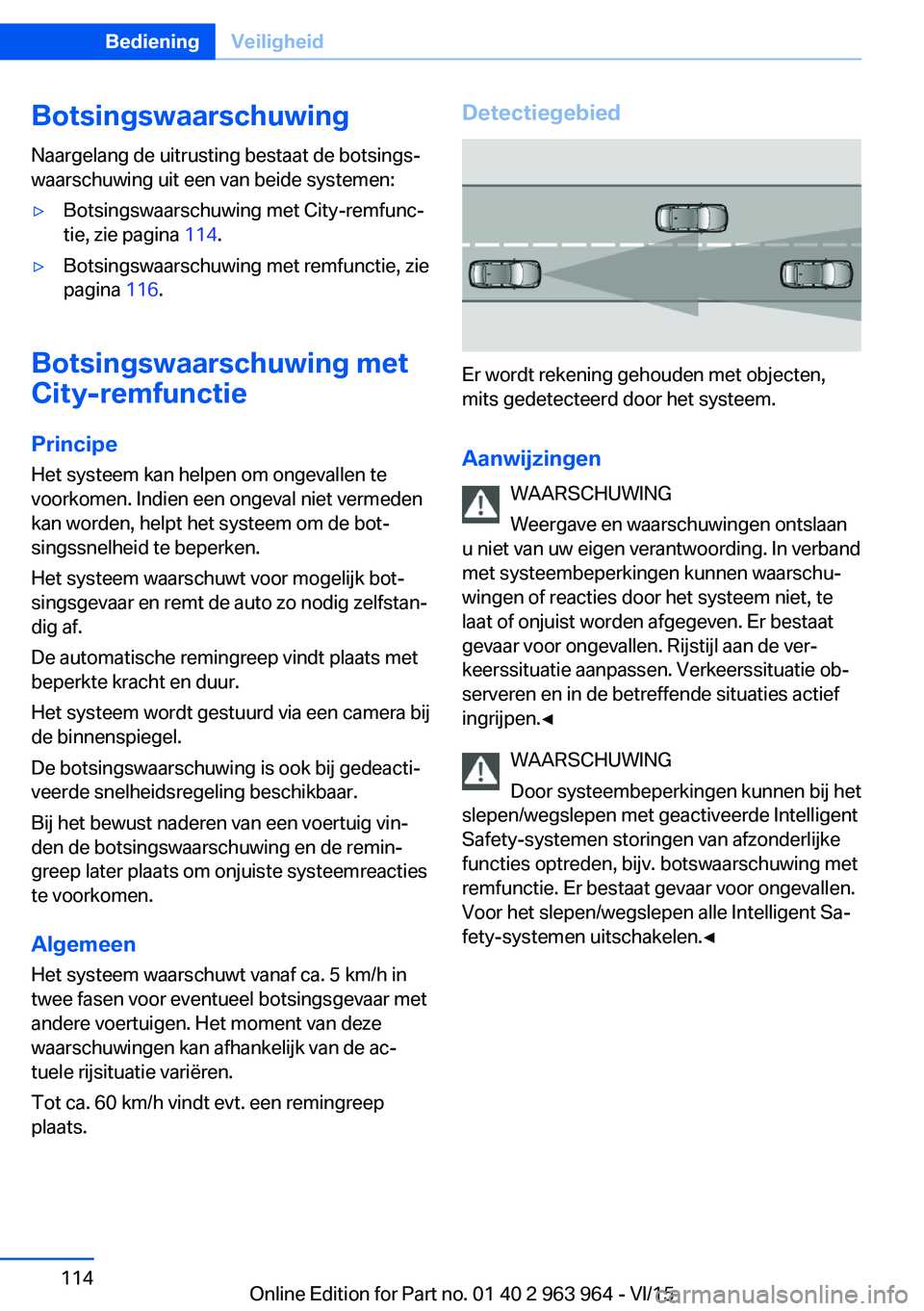

Botsingswaarschuwing
Naargelang de uitrusting bestaat de botsings‐
waarschuwing uit een van beide systemen:▷Botsingswaarschuwing met City-remfunc‐
tie, zie pagina 114.▷Botsingswaarschuwing met remfunctie, zie
pagina 116.
Botsingswaarschuwing met
City-remfunctie
Principe Het systeem kan helpen om ongevallen te
voorkomen. Indien een ongeval niet vermeden
kan worden, helpt het systeem om de bot‐
singssnelheid te beperken.
Het systeem waarschuwt voor mogelijk bot‐
singsgevaar en remt de auto zo nodig zelfstan‐
dig af.
De automatische remingreep vindt plaats met
beperkte kracht en duur.
Het systeem wordt gestuurd via een camera bij
de binnenspiegel.
De botsingswaarschuwing is ook bij gedeacti‐
veerde snelheidsregeling beschikbaar.
Bij het bewust naderen van een voertuig vin‐
den de botsingswaarschuwing en de remin‐
greep later plaats om onjuiste systeemreacties
te voorkomen.
Algemeen
Het systeem waarschuwt vanaf ca. 5 km/h in
twee fasen voor eventueel botsingsgevaar met
andere voertuigen. Het moment van deze
waarschuwingen kan afhankelijk van de ac‐
tuele rijsituatie variëren.
Tot ca. 60 km/h vindt evt. een remingreep
plaats.
Detectiegebied
Er wordt rekening gehouden met objecten,
mits gedetecteerd door het systeem.
Aanwijzingen WAARSCHUWING
Weergave en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Seite 114BedieningVeiligheid114
Online Edition for Part no. 01 40 2 963 964 - VI/15

Overzicht
Toets in de auto
Intelligent Safety-toets
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
Automatisch inschakelen
Het systeem wordt bij vertrek automatisch ge‐
activeerd.
Uitschakelen Toets indrukken: het systeem wordt
uitgeschakeld. De LED dooft.
Toets opnieuw indrukken: het systeem wordt
ingeschakeld. De LED brandt.
Waarschuwingstijdstip instellen
Het moment van waarschuwing kan via iDrive
ingesteld worden.1."Instellingen"2."Botswaarschuwing"3.Gewenst tijdstip op het Control Display in‐
stellen.
Het geselecteerde tijdstip wordt voor het mo‐
menteel gebruikte profiel opgeslagen.
Waarschuwing met remfunctieWeergave
Als er een botsing met een waargenomen an‐
der voertuig dreigt, wordt in het instrumenten‐
paneel en in het Head-Up Display een waar‐
schuwingssymbool weergegeven.
SymboolMaatregelSymbool brandt rood: vooralarm.
Remmen en afstand vergroten.Symbool knippert rood en er klinkt
een signaal: acute waarschuwing.
Oproep om in te grijpen door rem‐
men en evt. uitwijken.
Vooralarm
Een vooralarm wordt bijv. gegeven bij een drei‐
gend botsingsgevaar of bij zeer geringe af‐
stand tot een voorligger.
De bestuurder moet bij een vooralarm zelf in‐
grijpen.
Acute waarschuwing met afremfunctie
Een acute waarschuwing wordt gegeven bij di‐
rect botsingsgevaar als de auto met een rela‐
tief groot snelheidsverschil een ander object
nadert.
De bestuurder moet bij acute waarschuwing
zelf ingrijpen. Bij botsingsgevaar wordt de be‐
stuurder evt. door een kleine automatische re‐
mingreep ondersteund.
Seite 115VeiligheidBediening115
Online Edition for Part no. 01 40 2 963 964 - VI/15

Een acute waarschuwing kan ook zonder voor‐
afgaand vooralarm worden geactiveerd.
Remingreep De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt de maximale remkracht toegepast. Een
voorwaarde voor de ondersteuning van de
rembekrachtiging is het snel en krachtig in‐
trappen van het rempedaal. Daarnaast kan het
systeem bij botsingsgevaar ondersteuning bie‐
den door een beperkte remingreep. De auto
kan bij lage snelheid afgeremd worden tot stil‐
stand.
Handgeschakelde versnellingsbak: bij een re‐
mingreep tot stilstand is het mogelijk dat de
motor uitgeschakeld wordt.
De remingreep vindt alleen plaats wanneer de
dynamische stabiliteitscontrole DSC ingescha‐
keld en de dynamische tractiecontrole niet is
geactiveerd.
De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.
Het herkennen van objecten kan beperkt zijn.
Houd rekening met de grenzen van het detec‐
tiegebied en de functionele beperkingen.
Grenzen van het systeem
Detectiegebied
Het detectievermogen van het systeem is be‐
perkt.
Daarom kan het gebeuren dat de systeemre‐
acties niet of te laat plaatsvinden.
Het volgende wordt bijv. mogelijkerwijs niet
herkend:▷Langzaam voertuig bij het naderen met
hoge snelheid.▷Plotseling invoegende of sterk afrem‐
mende voertuigen.▷Voertuigen met ongebruikelijke achter‐
zijde.▷Vooroprijdende tweewielers.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen, opspat‐
tend water of sneeuwval.▷In scherpe bochten.▷Bij beperking of deactivering van de rijst‐
abiliteitsregelsystemen, bijv. DSC OFF.▷Wanneer, al naar gelang de uitvoering, het
zichtveld van de camera in de spiegel of de
radarsensor verontreinigd of bedekt is.▷Tot 10 seconden na het starten van de mo‐
tor via de start-/stopknop.▷Tijdens de kalibratieprocedure van de ca‐
mera direct na aflevering van de auto.▷Bij aanhoudende verblindende werking
door tegenlicht, bijv. door laaghangende
zon.
Gevoeligheid van de waarschuwingen
Hoe gevoeliger de waarschuwingen worden in‐
gesteld, bijv. het moment van waarschuwing,
hoe meer waarschuwingen worden getoond.
Dit kan ook een toename van het aantal valse
waarschuwingen betekenen.
Botsingswaarschuwing metremfunctie
Principe
Het systeem kan helpen om ongevallen te
voorkomen. Indien een ongeval niet vermeden
kan worden, helpt het systeem om de bot‐
singssnelheid te beperken.
Het systeem waarschuwt voor mogelijk bot‐
singsgevaar en remt de auto zo nodig zelfstan‐
dig af.
De automatische remingreep wordt uitgevoerd
met een beperkte remkracht en voor een be‐
perkte duur.
Seite 116BedieningVeiligheid116
Online Edition for Part no. 01 40 2 963 964 - VI/15

Bij uitrusting met actieve snelheidsregeling
met Stop & Go-functie wordt de botsingswaar‐
schuwing via de radarsensor van de snelheids‐
regeling gestuurd.
De botsingswaarschuwing is ook bij gedeacti‐
veerde snelheidsregeling beschikbaar.
Bij het bewust naderen van een voertuig vin‐
den de botsingswaarschuwing en de remin‐
greep later plaats om onjuiste systeemreacties
te voorkomen.
Algemeen
Het systeem waarschuwt vanaf ca. 5 km/h in
twee fasen voor mogelijk botsingsgevaar met
andere voertuigen. Het moment van deze
waarschuwingen kan afhankelijk van de ac‐
tuele rijsituatie variëren.
Detectiegebied
Er wordt rekening gehouden met objecten,
mits gedetecteerd door het systeem.
Aanwijzingen WAARSCHUWING
Weergave en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Overzicht
Toets in de auto
Intelligent Safety-toets
Radarsensor Om voorliggende voertuigen te detecteren,
bevat de bumper een radarsensor.
Radarsensor schoon en vrij houden.
In-/uitschakelen
Automatisch inschakelen
Het systeem wordt bij vertrek automatisch ge‐
activeerd.
Seite 117VeiligheidBediening117
Online Edition for Part no. 01 40 2 963 964 - VI/15

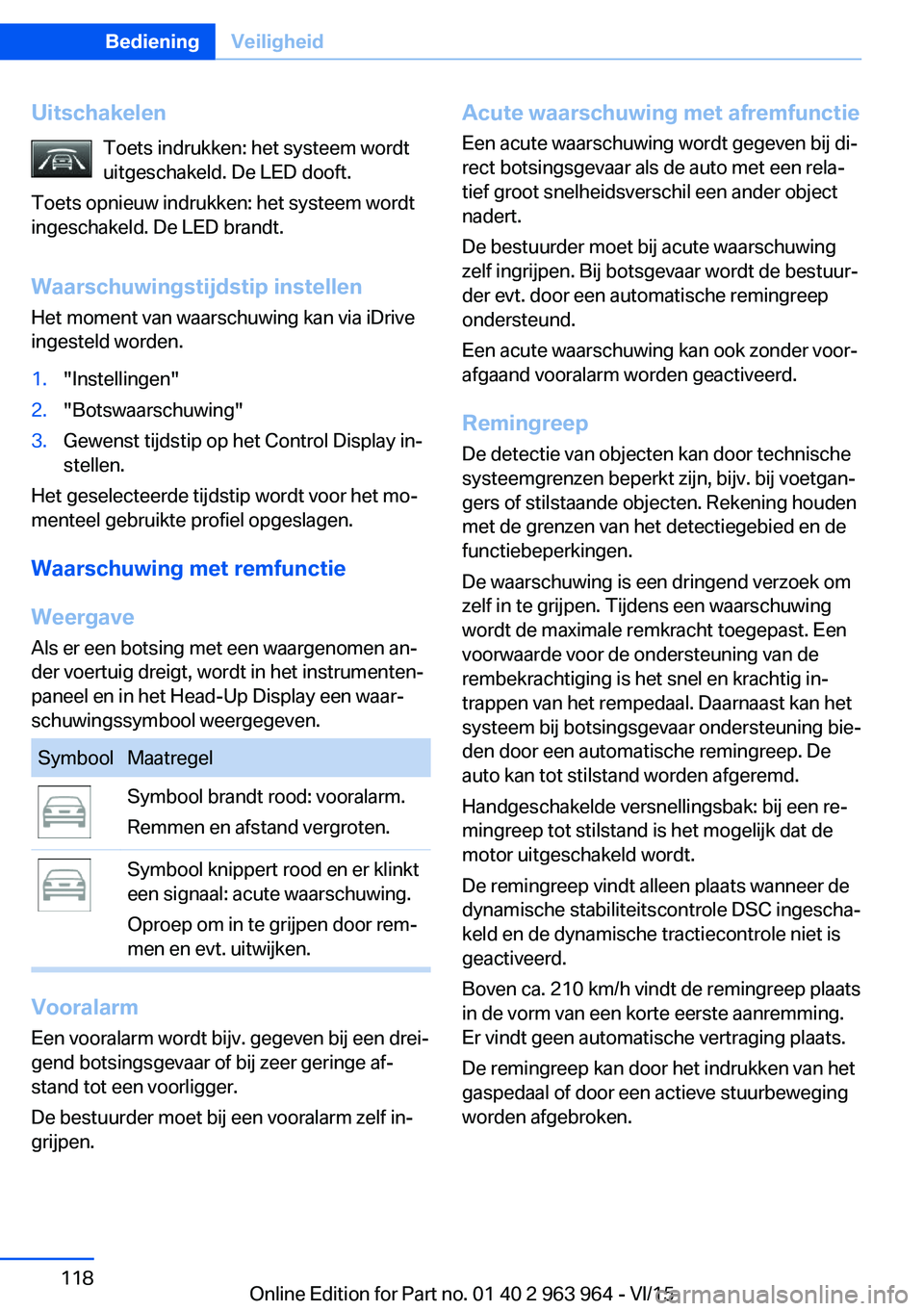

UitschakelenToets indrukken: het systeem wordt
uitgeschakeld. De LED dooft.
Toets opnieuw indrukken: het systeem wordt
ingeschakeld. De LED brandt.
Waarschuwingstijdstip instellen
Het moment van waarschuwing kan via iDrive
ingesteld worden.1."Instellingen"2."Botswaarschuwing"3.Gewenst tijdstip op het Control Display in‐
stellen.
Het geselecteerde tijdstip wordt voor het mo‐
menteel gebruikte profiel opgeslagen.
Waarschuwing met remfunctieWeergave
Als er een botsing met een waargenomen an‐
der voertuig dreigt, wordt in het instrumenten‐
paneel en in het Head-Up Display een waar‐
schuwingssymbool weergegeven.
SymboolMaatregelSymbool brandt rood: vooralarm.
Remmen en afstand vergroten.Symbool knippert rood en er klinkt
een signaal: acute waarschuwing.
Oproep om in te grijpen door rem‐
men en evt. uitwijken.
Vooralarm
Een vooralarm wordt bijv. gegeven bij een drei‐
gend botsingsgevaar of bij zeer geringe af‐
stand tot een voorligger.
De bestuurder moet bij een vooralarm zelf in‐
grijpen.
Acute waarschuwing met afremfunctie
Een acute waarschuwing wordt gegeven bij di‐
rect botsingsgevaar als de auto met een rela‐
tief groot snelheidsverschil een ander object
nadert.
De bestuurder moet bij acute waarschuwing
zelf ingrijpen. Bij botsgevaar wordt de bestuur‐
der evt. door een automatische remingreep
ondersteund.
Een acute waarschuwing kan ook zonder voor‐
afgaand vooralarm worden geactiveerd.
Remingreep De detectie van objecten kan door technische
systeemgrenzen beperkt zijn, bijv. bij voetgan‐
gers of stilstaande objecten. Rekening houden
met de grenzen van het detectiegebied en de
functiebeperkingen.
De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt de maximale remkracht toegepast. Een
voorwaarde voor de ondersteuning van de
rembekrachtiging is het snel en krachtig in‐
trappen van het rempedaal. Daarnaast kan het
systeem bij botsingsgevaar ondersteuning bie‐
den door een automatische remingreep. De
auto kan tot stilstand worden afgeremd.
Handgeschakelde versnellingsbak: bij een re‐
mingreep tot stilstand is het mogelijk dat de
motor uitgeschakeld wordt.
De remingreep vindt alleen plaats wanneer de
dynamische stabiliteitscontrole DSC ingescha‐
keld en de dynamische tractiecontrole niet is
geactiveerd.
Boven ca. 210 km/h vindt de remingreep plaats
in de vorm van een korte eerste aanremming.
Er vindt geen automatische vertraging plaats.
De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.Seite 118BedieningVeiligheid118
Online Edition for Part no. 01 40 2 963 964 - VI/15

Grenzen van het systeem
Detectiegebied Het detectievermogen van het systeem is be‐
perkt.
Daarom kan het gebeuren dat de systeemre‐
acties niet of te laat plaatsvinden.
Het volgende wordt bijv. mogelijkerwijs niet
herkend:▷Langzaam voertuig bij het naderen met
hoge snelheid.▷Plotseling invoegende of sterk afrem‐
mende voertuigen.▷Voertuigen met ongebruikelijke achter‐
zijde.▷Vooroprijdende tweewielers.▷Voetgangers.▷Stilstaande objecten.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen, opspat‐
tend water of sneeuwval.▷In scherpe bochten.▷Bij beperking of deactivering van de rijst‐
abiliteitsregelsystemen, bijv. DSC OFF.▷Wanneer de radarsensor vervuild of afge‐
dekt is.
Gevoeligheid van de waarschuwingen
Hoe gevoeliger de waarschuwingen worden in‐
gesteld, bijv. het moment van waarschuwing,
hoe meer waarschuwingen worden getoond.
Dit kan ook een toename van het aantal valse
waarschuwingen betekenen.
Persoonswaarschuwing met
City-remfunctie
Principe Het systeem kan helpen om ongevallen metvoetgangers te voorkomen.
Het systeem waarschuwt binnen de bebouwde
kom voor mogelijk botsingsgevaar met voet‐
gangers en bevat een remfunctie.
Het systeem wordt gestuurd via de camera bij
de binnenspiegel.
Algemeen
Het systeem waarschuwt in voldoende heldere
omstandigheden vanaf ca. 10 km/h tot ca.
60 km/h voor eventueel botsingsgevaar met
voetgangers en grijpt in met bediening van de
remmen kort voor een botsing.
Daarbij wordt gelet op personen die zich in het
detectiegebied van het systeem bevinden.
Detectiegebied
Het detectiegebied voor de auto bestaat uit
twee delen:
▷Centraal gebied, pijl 1, direct vóór de auto.▷Uitgebreid gebied, pijl 2, rechts en links.
Een botsing dreigt wanneer personen zich in
het centrale gebied bevinden. Voor personen
die zich in het uitgebreide gebied bevinden
wordt alleen gewaarschuwd wanneer zij zich in
de richting van het centrale gebied bewegen.
Seite 119VeiligheidBediening119
Online Edition for Part no. 01 40 2 963 964 - VI/15

AanwijzingenWAARSCHUWING
Weergave en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Overzicht
Toets in de auto
Intelligent Safety-toets
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
Automatisch inschakelen
Het systeem wordt bij vertrek automatisch ge‐
activeerd.
Uitschakelen Toets indrukken: systemen worden
uitgeschakeld. De LED dooft.
Toets opnieuw indrukken: systemen worden
ingeschakeld. De LED brandt.
Waarschuwing met remfunctie
Weergave
Als er een botsing met een waargenomen an‐
der persoon dreigt, wordt in het instrumenten‐
paneel en in het Head-Up-Display een waar‐
schuwingssymbool weergegeven.
Rood symbool wordt weergegeven ener klinkt een signaal.
Direct zelf ingrijpen, door remmen of uitwijken.
RemingreepDe waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt de maximale remkracht toegepast. Een
voorwaarde voor de ondersteuning van de
Seite 120BedieningVeiligheid120
Online Edition for Part no. 01 40 2 963 964 - VI/15
