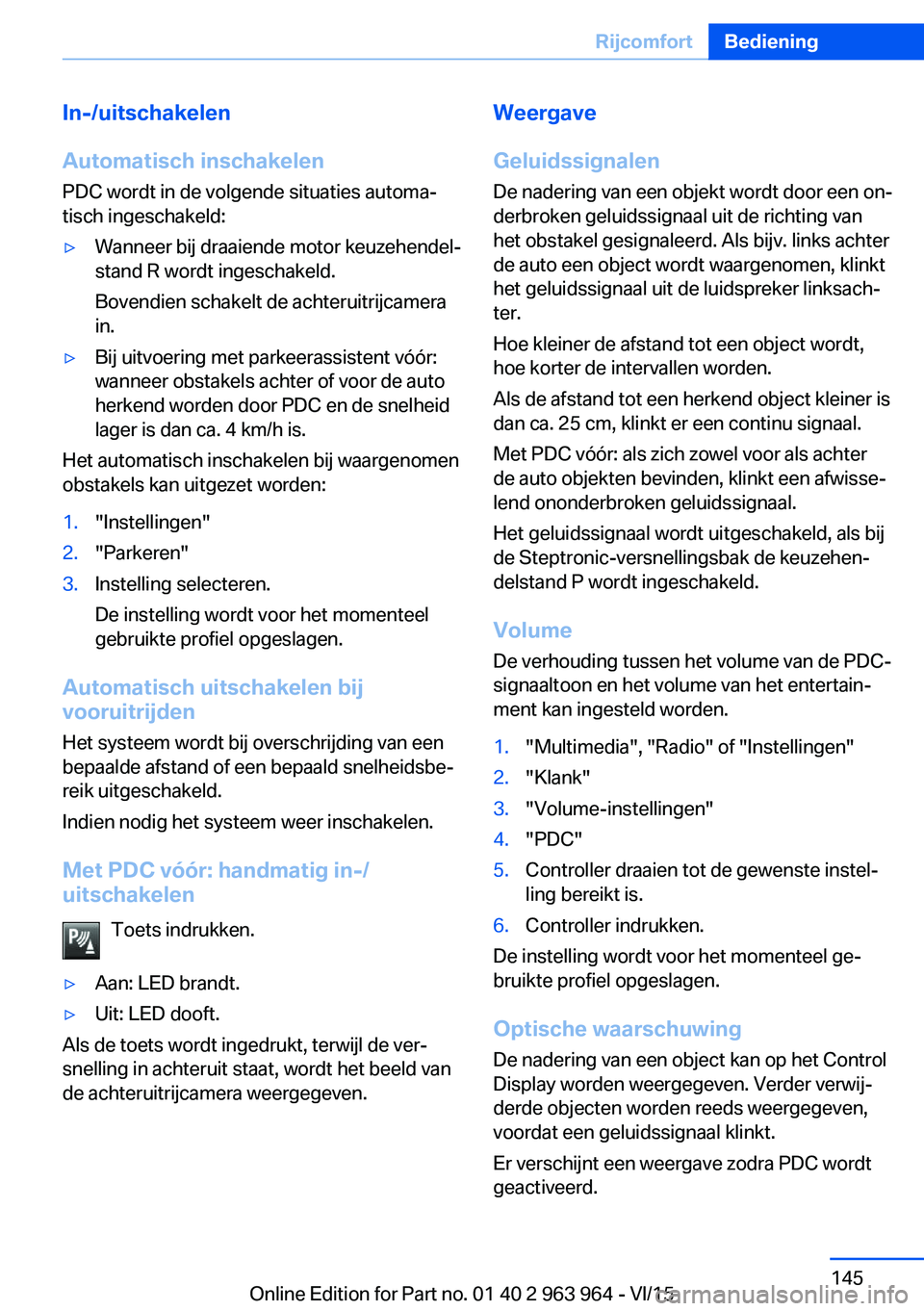

2016 BMW 4 SERIES COUPE Instructieboekjes (in Dutch)

In-/uitschakelen
Automatisch inschakelen
PDC wordt in de volgende situaties automa‐
tisch ingeschakeld:▷Wanneer bij draaiende motor keuzehendel‐
stand R wordt ingeschakeld.
Bovendien schakelt de achteruitrijcamera
in.▷Bij uitvoering met parkeerassistent vóór:
wanneer obstakels achter of voor de auto
herkend worden door PDC en de snelheid
lager is dan ca. 4 km/h is.
Het automatisch inschakelen bij waargenomen
obstakels kan uitgezet worden:
1."Instellingen"2."Parkeren"3.Instelling selecteren.
De instelling wordt voor het momenteel
gebruikte profiel opgeslagen.
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Met PDC vóór: handmatig in-/
uitschakelen
Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Weergave
Geluidssignalen De nadering van een objekt wordt door een on‐derbroken geluidssignaal uit de richting van
het obstakel gesignaleerd. Als bijv. links achter
de auto een object wordt waargenomen, klinkt
het geluidssignaal uit de luidspreker linksach‐
ter.
Hoe kleiner de afstand tot een object wordt, hoe korter de intervallen worden.
Als de afstand tot een herkend object kleiner is
dan ca. 25 cm, klinkt er een continu signaal.
Met PDC vóór: als zich zowel voor als achter
de auto objekten bevinden, klinkt een afwisse‐
lend ononderbroken geluidssignaal.
Het geluidssignaal wordt uitgeschakeld, als bij
de Steptronic-versnellingsbak de keuzehen‐
delstand P wordt ingeschakeld.
Volume
De verhouding tussen het volume van de PDC-
signaaltoon en het volume van het entertain‐
ment kan ingesteld worden.1."Multimedia", "Radio" of "Instellingen"2."Klank"3."Volume-instellingen"4."PDC"5.Controller draaien tot de gewenste instel‐
ling bereikt is.6.Controller indrukken.
De instelling wordt voor het momenteel ge‐
bruikte profiel opgeslagen.
Optische waarschuwing
De nadering van een object kan op het Control
Display worden weergegeven. Verder verwij‐
derde objecten worden reeds weergegeven,
voordat een geluidssignaal klinkt.
Er verschijnt een weergave zodra PDC wordt
geactiveerd.
Seite 145RijcomfortBediening145
Online Edition for Part no. 01 40 2 963 964 - VI/15

Het detectiegebied van de sensoren wordt in
de kleuren groen, geel en rood weergegeven.
Als het beeld van de achteruitrijcamera wordt
afgebeeld kan naar PDC worden omgescha‐
keld:
"Achteruitrijcamera"
Bij overeenkomstige uitvoering:
flankbescherming
Principe Obstakels aan de zijkant van de auto worden
door de sensoren van de parkeerassistent ge‐
registreerd. PDC waarschuwt voor deze obsta‐
kels via akoestische signalen of op het Control
Display.
Weergave
Obstakels aan de zijkant in de weergave van de
PDC.
▷Gekleurde markeringen: waarschuwing
voor herkende obstakels.▷Grijze markeringen: het gebied is nog niet
geregistreerd.▷Geen markeringen: er zijn geen obstakels
herkend.
Beperkingen van de flankbescherming
Het systeem herkent alleen stilstaande obsta‐
kels die eerder bij het langsrijden in het bereik
van de sensoren zijn gekomen.
Het systeem herkent wanneer de auto door
een beweging van de auto zelf of een stuuruit‐
slag het stilstaande obstakel nadert.
Het systeem herkent niet of een obstakel zich
beweegt. Daarom worden de markeringen in
de weergave bij stilstand na een bepaalde tijd
grijs weergegeven.
Grenzen van het systeem
Met aanhanger of als de
aanhangwagencontactdoos in gebruik
is
De achterste sensoren kunnen geen zinvolle
metingen uitvoeren. Ze worden daarom uitge‐
schakeld.
Er wordt een Check-Control-melding weerge‐
geven.
Grenzen van de ultrasoonmeting
Het waarnemen van objecten kan worden be‐
perkt door de grenzen van de natuurkundige
ultrasone meting, zoals bij de volgende om‐
standigheden:▷Bij kleine kinderen en dieren.▷Bij personen met bepaalde kleding, bijv.
een dikke jas.▷Bij externe storing van het ultrageluid, bijv.
door voorbijrijdende voertuigen of la‐
waaiige machines.▷Bij vuile, bevroren, beschadigde of ver‐
stelde sensoren.▷Bij bepaalde weersomstandigheden, bijv.
hoge luchtvochtigheid, regen, sneeuwval,
extreme hitte, of sterke wind.▷Bij aanhangertrekstangen en -koppelingen
van andere voertuigen.▷Bij dunne of wigvormige voorwerpen.▷Bij bewegende objecten.▷Bij hoger gelegen en uitstekende objecten,
bijv. muuruitsparingen of bagage.▷Bij objecten met hoeken en scherpe kan‐
ten.▷Bij objecten met een dunne oppervlakte of
structuur, bijv. hekken.Seite 146BedieningRijcomfort146
Online Edition for Part no. 01 40 2 963 964 - VI/15

▷Bij objecten met poreuze oppervlakken.
Reeds weergegeven, lage objecten, bijv. stoe‐
pranden, kunnen in het dode bereik van de
sensoren komen voordat of nadat reeds een
ononderbroken geluidssignaal klinkt.
Loos alarm
PDC kan onder de volgende voorwaarden een
waarschuwing weergeven, hoewel er zich geen
obstakel in het detectiegebied bevindt:
▷Bij zware regenval.▷Bij sterke verontreiniging van of ijsvorming
op de sensoren.▷Bij met sneeuw bedekte sensoren.▷Bij ruw wegdek.▷Bij oneffenheden in het wegdek, bijv. ver‐
keersdrempels.▷In grote, rechthoekige gebouwen met
gladde muren, bijv. ondergrondse garages.▷In wasinstallaties en wasstraten.▷Door sterke uitlaatgassen.▷Bij scheefzittende afdekking van de trek‐
haak.▷Door andere ultrasone bronnen, bijv. veeg‐
machines, stoomstraalreinigers of tl-lam‐
pen.
De storing wordt gemeld door een afwisse‐
lend continu signaal tussen de luidsprekers
voor en achter. Zodra de storing door an‐
dere ultrasone bronnen niet meer aanwe‐
zig is, is het systeem weer volledig be‐
drijfsklaar.
Storing
Er wordt een Check-Control-melding weerge‐
geven.
Op het Control Display wordt het detectiege‐
bied van de sensoren gearceerd weergegeven.
PDC is uitgevallen. Systeem laten controleren.
Surround View
Principe Surround View bevat verschillende camera-as‐
sistentsystemen die bij het parkeren en ma‐
noeuvreren en bij onoverzichtelijke uitritten en
kruispunten ondersteuning bieden.▷Achteruitrijcamera, zie pagina 147.▷Side View, zie pagina 150.▷Top View, zie pagina 151.
Achteruitrijcamera
Principe De achteruitrijcamera helpt bij het achter‐
waarts inparkeren en manoeuvreren. Hiertoe
wordt het gebied achter de auto op het Control
Display weergegeven.
Aanwijzingen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀
Overzicht
Toets in de auto
Seite 147RijcomfortBediening147
Online Edition for Part no. 01 40 2 963 964 - VI/15

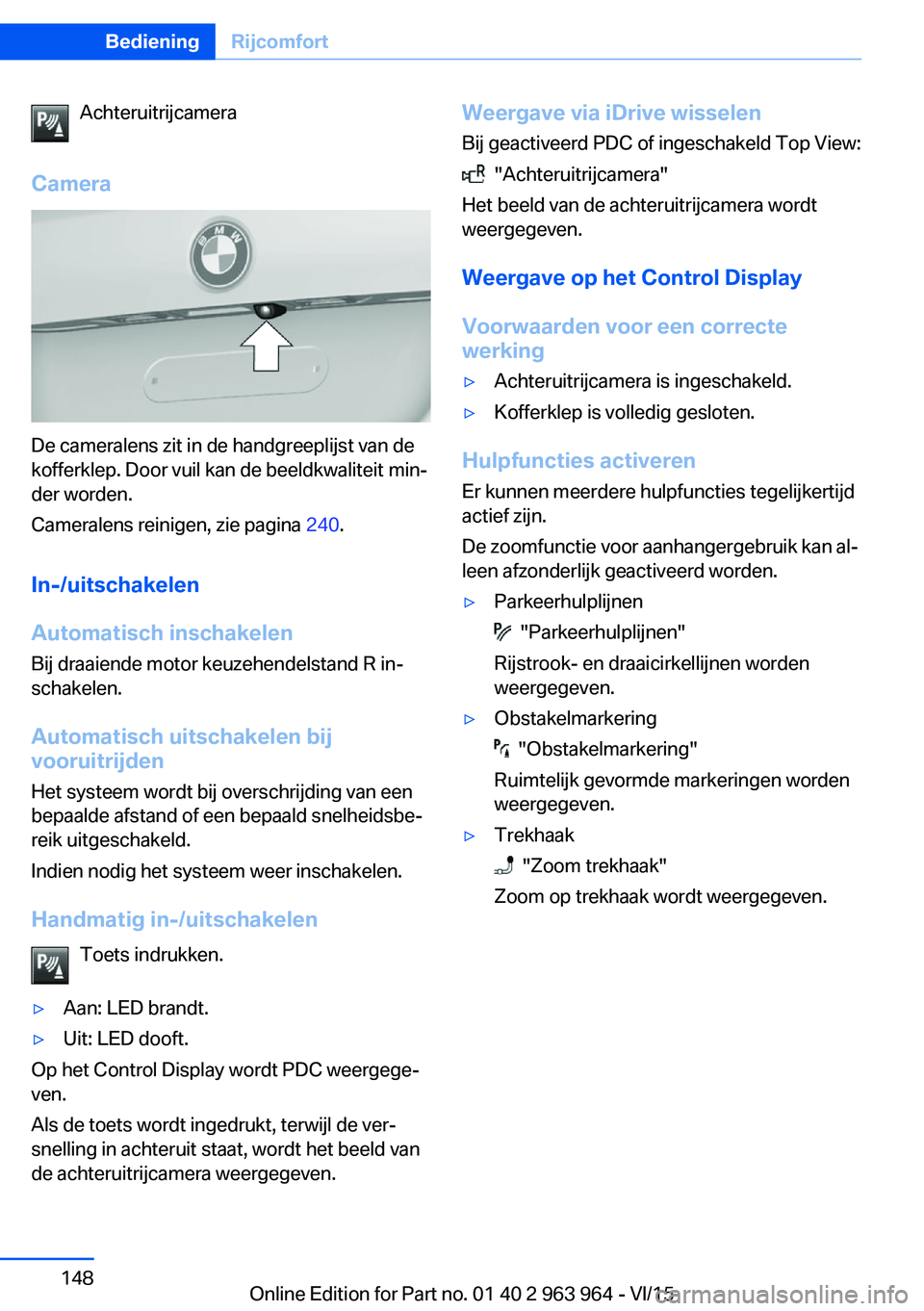

Achteruitrijcamera
Camera
De cameralens zit in de handgreeplijst van de
kofferklep. Door vuil kan de beeldkwaliteit min‐
der worden.
Cameralens reinigen, zie pagina 240.
In-/uitschakelen
Automatisch inschakelen
Bij draaiende motor keuzehendelstand R in‐
schakelen.
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Handmatig in-/uitschakelen Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Op het Control Display wordt PDC weergege‐
ven.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Weergave via iDrive wisselen
Bij geactiveerd PDC of ingeschakeld Top View:
"Achteruitrijcamera"
Het beeld van de achteruitrijcamera wordt
weergegeven.
Weergave op het Control Display
Voorwaarden voor een correcte
werking
▷Achteruitrijcamera is ingeschakeld.▷Kofferklep is volledig gesloten.
Hulpfuncties activeren
Er kunnen meerdere hulpfuncties tegelijkertijd
actief zijn.
De zoomfunctie voor aanhangergebruik kan al‐
leen afzonderlijk geactiveerd worden.
▷Parkeerhulplijnen
"Parkeerhulplijnen"
Rijstrook- en draaicirkellijnen worden
weergegeven.
▷Obstakelmarkering
"Obstakelmarkering"
Ruimtelijk gevormde markeringen worden
weergegeven.
▷Trekhaak
"Zoom trekhaak"
Zoom op trekhaak wordt weergegeven.
Seite 148BedieningRijcomfort148
Online Edition for Part no. 01 40 2 963 964 - VI/15

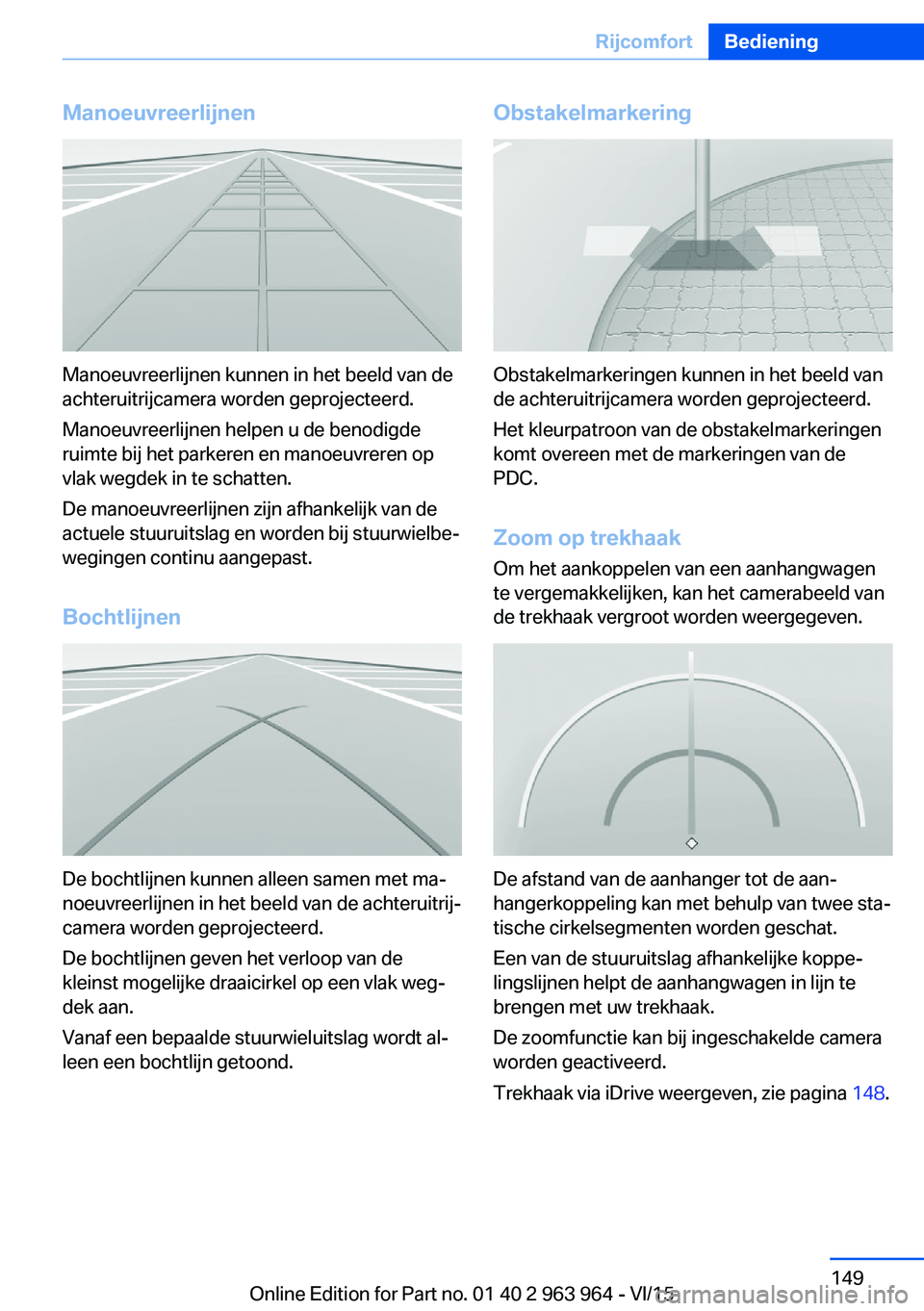

Manoeuvreerlijnen
Manoeuvreerlijnen kunnen in het beeld van de
achteruitrijcamera worden geprojecteerd.
Manoeuvreerlijnen helpen u de benodigde
ruimte bij het parkeren en manoeuvreren op
vlak wegdek in te schatten.
De manoeuvreerlijnen zijn afhankelijk van de
actuele stuuruitslag en worden bij stuurwielbe‐
wegingen continu aangepast.
Bochtlijnen
De bochtlijnen kunnen alleen samen met ma‐
noeuvreerlijnen in het beeld van de achteruitrij‐
camera worden geprojecteerd.
De bochtlijnen geven het verloop van de
kleinst mogelijke draaicirkel op een vlak weg‐
dek aan.
Vanaf een bepaalde stuurwieluitslag wordt al‐
leen een bochtlijn getoond.
Obstakelmarkering
Obstakelmarkeringen kunnen in het beeld van
de achteruitrijcamera worden geprojecteerd.
Het kleurpatroon van de obstakelmarkeringen
komt overeen met de markeringen van de
PDC.
Zoom op trekhaak
Om het aankoppelen van een aanhangwagen
te vergemakkelijken, kan het camerabeeld van
de trekhaak vergroot worden weergegeven.
De afstand van de aanhanger tot de aan‐
hangerkoppeling kan met behulp van twee sta‐
tische cirkelsegmenten worden geschat.
Een van de stuuruitslag afhankelijke koppe‐
lingslijnen helpt de aanhangwagen in lijn te
brengen met uw trekhaak.
De zoomfunctie kan bij ingeschakelde camera
worden geactiveerd.
Trekhaak via iDrive weergeven, zie pagina 148.
Seite 149RijcomfortBediening149
Online Edition for Part no. 01 40 2 963 964 - VI/15

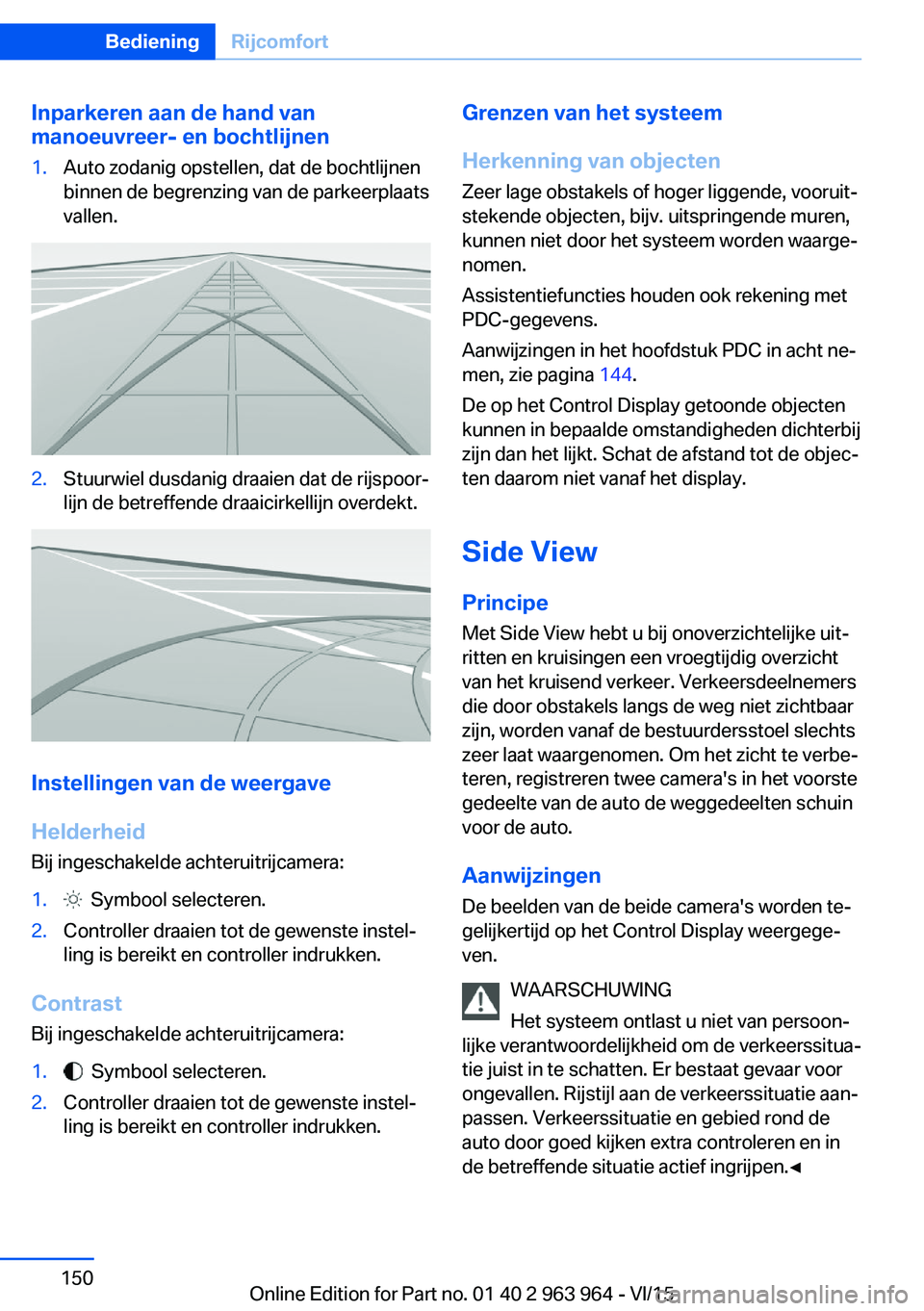

Inparkeren aan de hand van
manoeuvreer- en bochtlijnen1.Auto zodanig opstellen, dat de bochtlijnen
binnen de begrenzing van de parkeerplaats
vallen.2.Stuurwiel dusdanig draaien dat de rijspoor‐
lijn de betreffende draaicirkellijn overdekt.
Instellingen van de weergave
Helderheid
Bij ingeschakelde achteruitrijcamera:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde achteruitrijcamera:
1. Symbool selecteren.2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.Grenzen van het systeem
Herkenning van objecten Zeer lage obstakels of hoger liggende, vooruit‐
stekende objecten, bijv. uitspringende muren,
kunnen niet door het systeem worden waarge‐
nomen.
Assistentiefuncties houden ook rekening met
PDC-gegevens.
Aanwijzingen in het hoofdstuk PDC in acht ne‐
men, zie pagina 144.
De op het Control Display getoonde objecten kunnen in bepaalde omstandigheden dichterbij
zijn dan het lijkt. Schat de afstand tot de objec‐
ten daarom niet vanaf het display.
Side View Principe
Met Side View hebt u bij onoverzichtelijke uit‐
ritten en kruisingen een vroegtijdig overzicht
van het kruisend verkeer. Verkeersdeelnemers
die door obstakels langs de weg niet zichtbaar
zijn, worden vanaf de bestuurdersstoel slechts
zeer laat waargenomen. Om het zicht te verbe‐
teren, registreren twee camera's in het voorste
gedeelte van de auto de weggedeelten schuin
voor de auto.
AanwijzingenDe beelden van de beide camera's worden te‐
gelijkertijd op het Control Display weergege‐
ven.
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀Seite 150BedieningRijcomfort150
Online Edition for Part no. 01 40 2 963 964 - VI/15

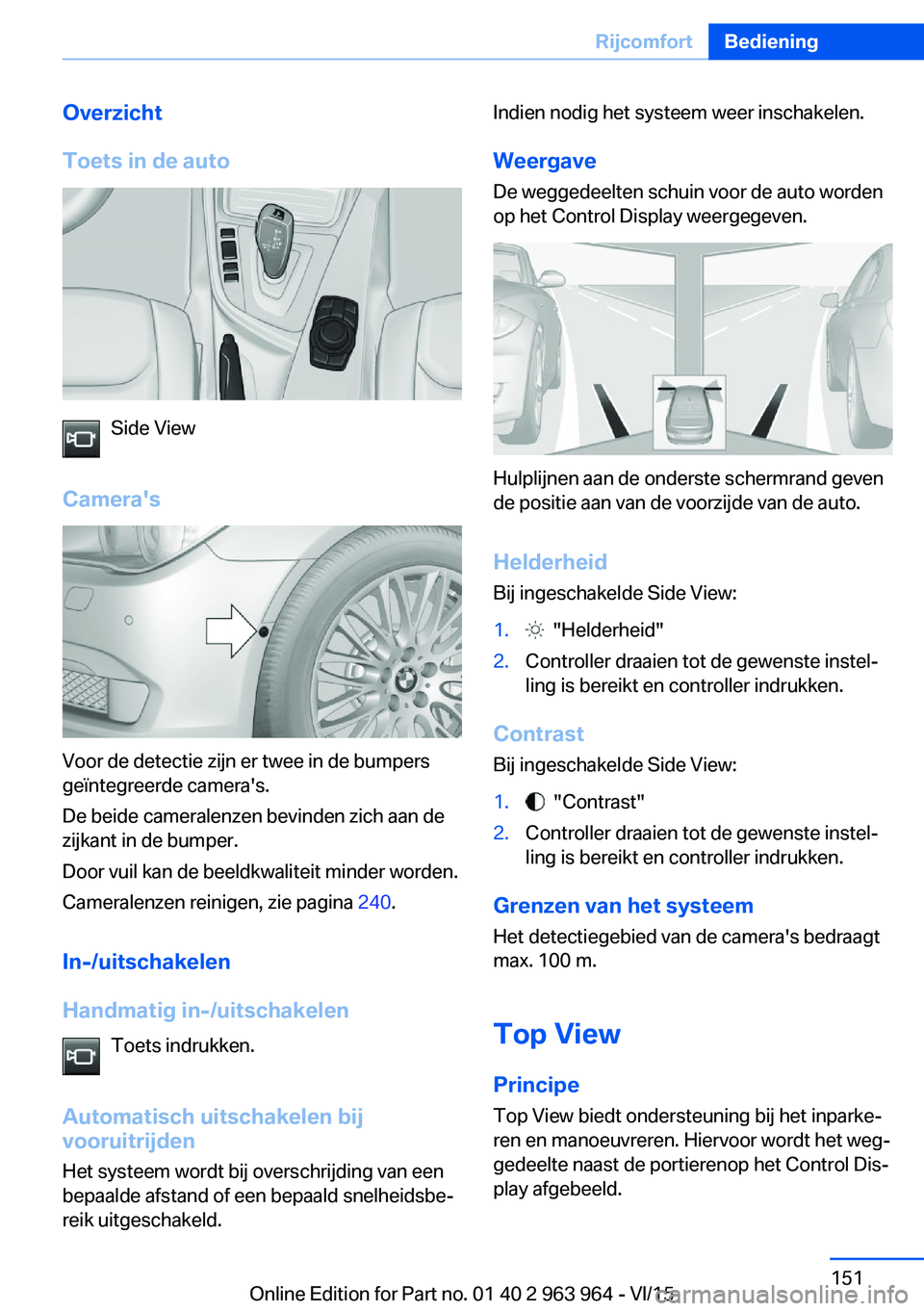

Overzicht
Toets in de auto
Side View
Camera's
Voor de detectie zijn er twee in de bumpers
geïntegreerde camera's.
De beide cameralenzen bevinden zich aan de
zijkant in de bumper.
Door vuil kan de beeldkwaliteit minder worden.
Cameralenzen reinigen, zie pagina 240.
In-/uitschakelen
Handmatig in-/uitschakelen Toets indrukken.
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een
bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Weergave
De weggedeelten schuin voor de auto worden
op het Control Display weergegeven.
Hulplijnen aan de onderste schermrand geven
de positie aan van de voorzijde van de auto.
Helderheid
Bij ingeschakelde Side View:
1. "Helderheid"2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Contrast
Bij ingeschakelde Side View:
1. "Contrast"2.Controller draaien tot de gewenste instel‐
ling is bereikt en controller indrukken.
Grenzen van het systeem
Het detectiegebied van de camera's bedraagt
max. 100 m.
Top View Principe
Top View biedt ondersteuning bij het inparke‐
ren en manoeuvreren. Hiervoor wordt het weg‐
gedeelte naast de portierenop het Control Dis‐
play afgebeeld.
Seite 151RijcomfortBediening151
Online Edition for Part no. 01 40 2 963 964 - VI/15

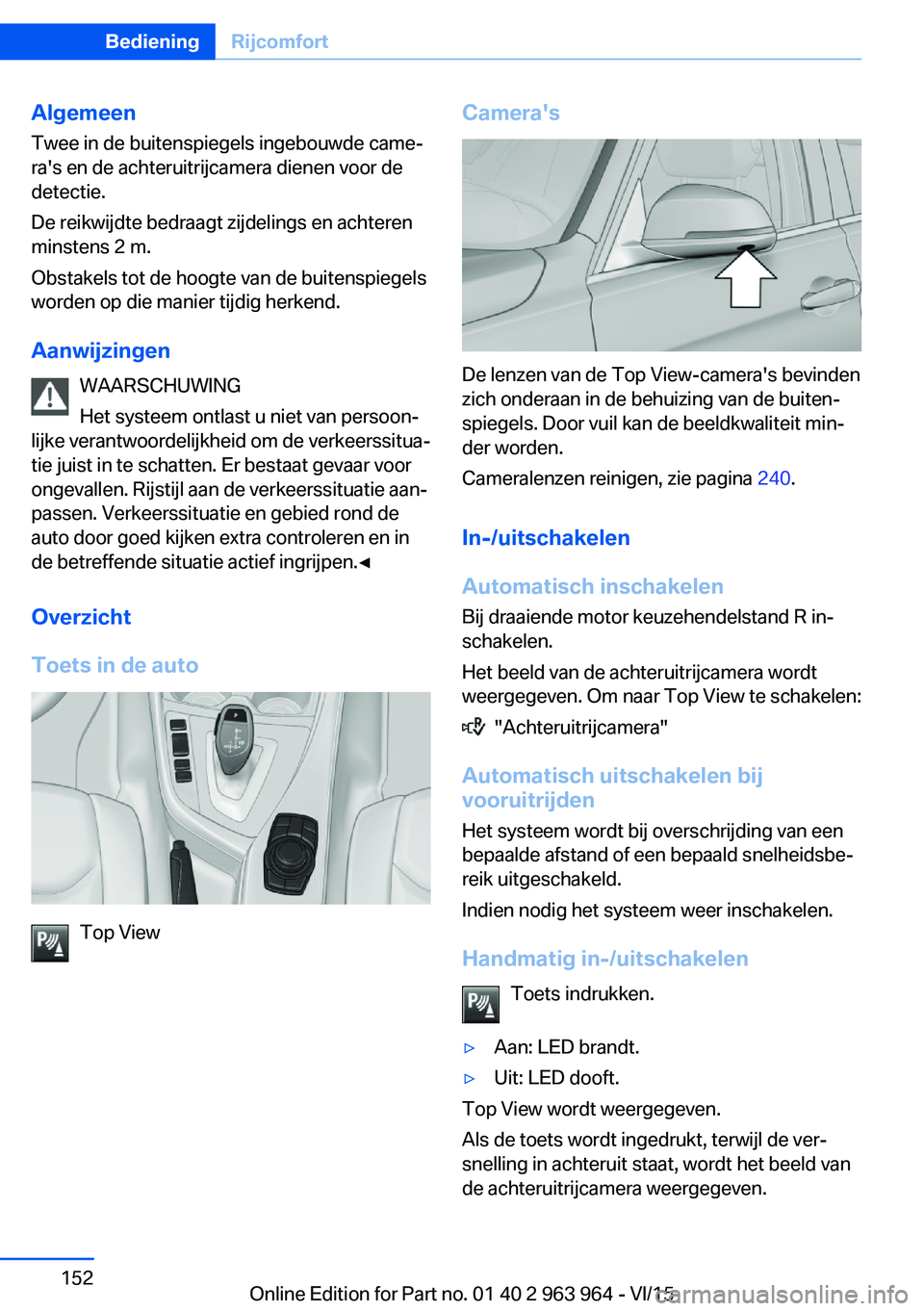

Algemeen
Twee in de buitenspiegels ingebouwde came‐
ra's en de achteruitrijcamera dienen voor de
detectie.
De reikwijdte bedraagt zijdelings en achteren
minstens 2 m.
Obstakels tot de hoogte van de buitenspiegels
worden op die manier tijdig herkend.
Aanwijzingen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om de verkeerssitua‐
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aan‐
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.◀
Overzicht
Toets in de auto
Top View
Camera's
De lenzen van de Top View-camera's bevinden
zich onderaan in de behuizing van de buiten‐
spiegels. Door vuil kan de beeldkwaliteit min‐
der worden.
Cameralenzen reinigen, zie pagina 240.
In-/uitschakelen
Automatisch inschakelen
Bij draaiende motor keuzehendelstand R in‐
schakelen.
Het beeld van de achteruitrijcamera wordt
weergegeven. Om naar Top View te schakelen:
"Achteruitrijcamera"
Automatisch uitschakelen bij
vooruitrijden
Het systeem wordt bij overschrijding van een bepaalde afstand of een bepaald snelheidsbe‐
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Handmatig in-/uitschakelen Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
Top View wordt weergegeven.
Als de toets wordt ingedrukt, terwijl de ver‐
snelling in achteruit staat, wordt het beeld van
de achteruitrijcamera weergegeven.
Seite 152BedieningRijcomfort152
Online Edition for Part no. 01 40 2 963 964 - VI/15
