2016 Alfa Romeo Giulietta Manual del propietario (in Spanish)

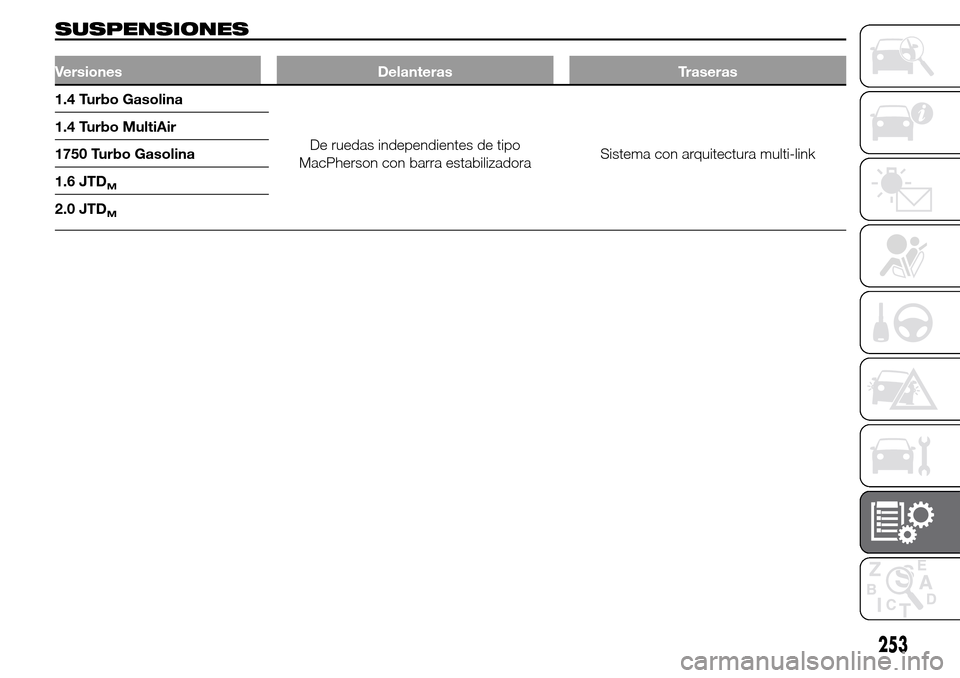

SUSPENSIONES
Versiones Delanteras Traseras
1.4 Turbo Gasolina
De ruedas independientes de tipo
MacPherson con barra estabilizadoraSistema con arquitectura multi-link 1.4 Turbo MultiAir
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTDM
253

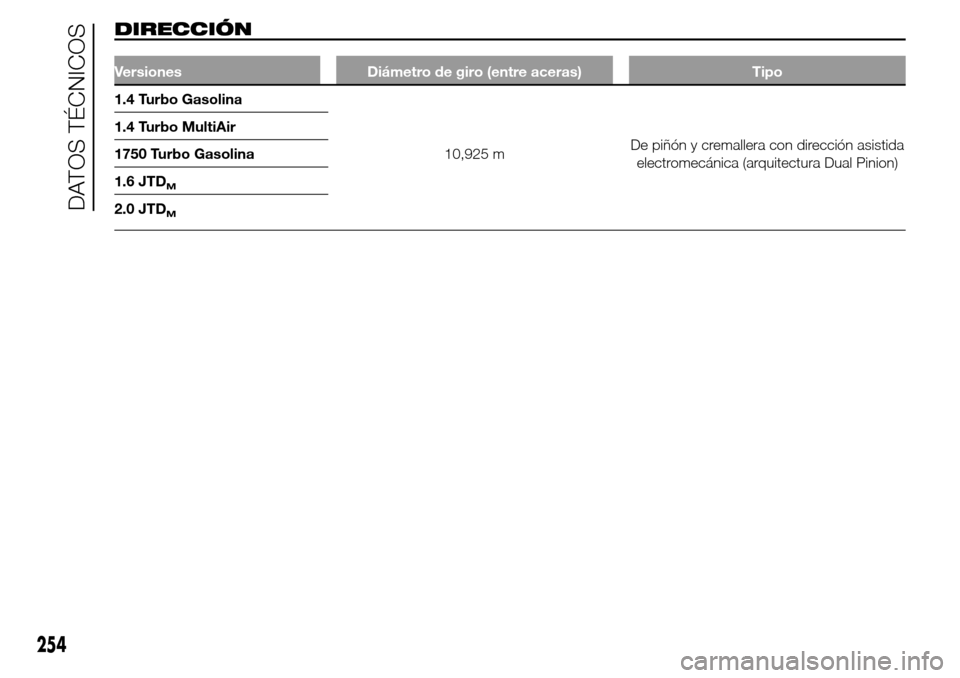

DIRECCIÓN
Versiones Diámetro de giro (entre aceras) Tipo
1.4 Turbo Gasolina
10,925 mDe piñón y cremallera con dirección asistida
electromecánica (arquitectura Dual Pinion) 1.4 Turbo MultiAir
1750 Turbo Gasolina
1.6 JTD
M
2.0 JTDM
254
DATOS TÉCNICOS

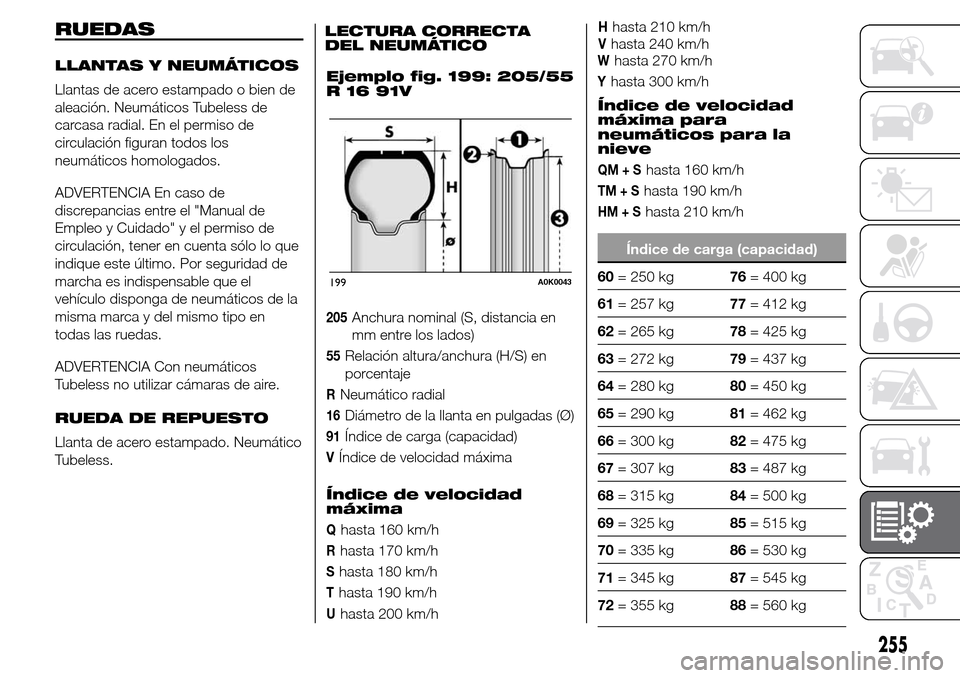

RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de
aleación. Neumáticos Tubeless de
carcasa radial. En el permiso de
circulación figuran todos los
neumáticos homologados.
ADVERTENCIA En caso de
discrepancias entre el "Manual de
Empleo y Cuidado" y el permiso de
circulación, tener en cuenta sólo lo que
indique este último. Por seguridad de
marcha es indispensable que el
vehículo disponga de neumáticos de la
misma marca y del mismo tipo en
todas las ruedas.
ADVERTENCIA Con neumáticos
Tubeless no utilizar cámaras de aire.
RUEDA DE REPUESTO
Llanta de acero estampado. Neumático
Tubeless.LECTURA CORRECTA
DEL NEUMÁTICO
Ejemplo fig. 199: 205/55
R1691V
205Anchura nominal (S, distancia en
mm entre los lados)
55Relación altura/anchura (H/S) en
porcentaje
RNeumático radial
16Diámetro de la llanta en pulgadas (Ø)
91Índice de carga (capacidad)
VÍndice de velocidad máxima
Índice de velocidad
máxima
Qhasta 160 km/h
Rhasta 170 km/h
Shasta 180 km/h
Thasta 190 km/h
Uhasta 200 km/h
Hhasta 210 km/h
Vhasta 240 km/h
Whasta 270 km/h
Yhasta 300 km/h
Índice de velocidad
máxima para
neumáticos para la
nieve
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de carga (capacidad)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg199A0K0043
255

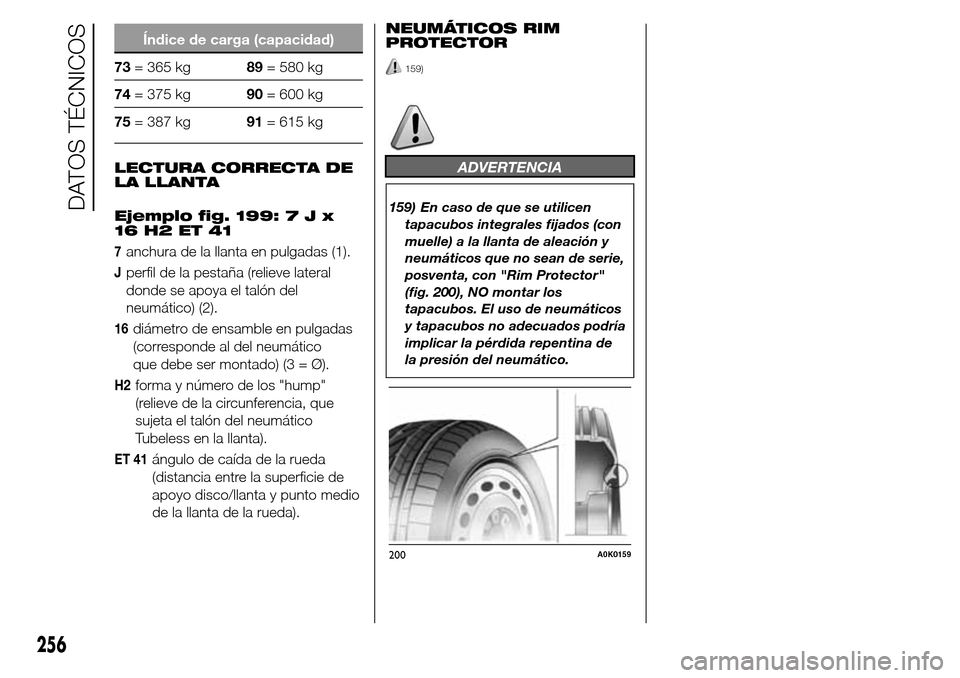

Índice de carga (capacidad)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LECTURA CORRECTA DE
LA LLANTA
Ejemplo fig. 199:7Jx
16 H2 ET 41
7anchura de la llanta en pulgadas (1).
Jperfil de la pestaña (relieve lateral
donde se apoya el talón del
neumático) (2).
16diámetro de ensamble en pulgadas
(corresponde al del neumático
que debe ser montado) (3 = Ø).
H2forma y número de los "hump"
(relieve de la circunferencia, que
sujeta el talón del neumático
Tubeless en la llanta).
ET 41ángulo de caída de la rueda
(distancia entre la superficie de
apoyo disco/llanta y punto medio
de la llanta de la rueda).NEUMÁTICOS RIM
PROTECTOR
159)
ADVERTENCIA
159) En caso de que se utilicen
tapacubos integrales fijados (con
muelle) a la llanta de aleación y
neumáticos que no sean de serie,
posventa, con "Rim Protector"
(fig. 200), NO montar los
tapacubos. El uso de neumáticos
y tapacubos no adecuados podría
implicar la pérdida repentina de
la presión del neumático.
200A0K0159
256
DATOS TÉCNICOS

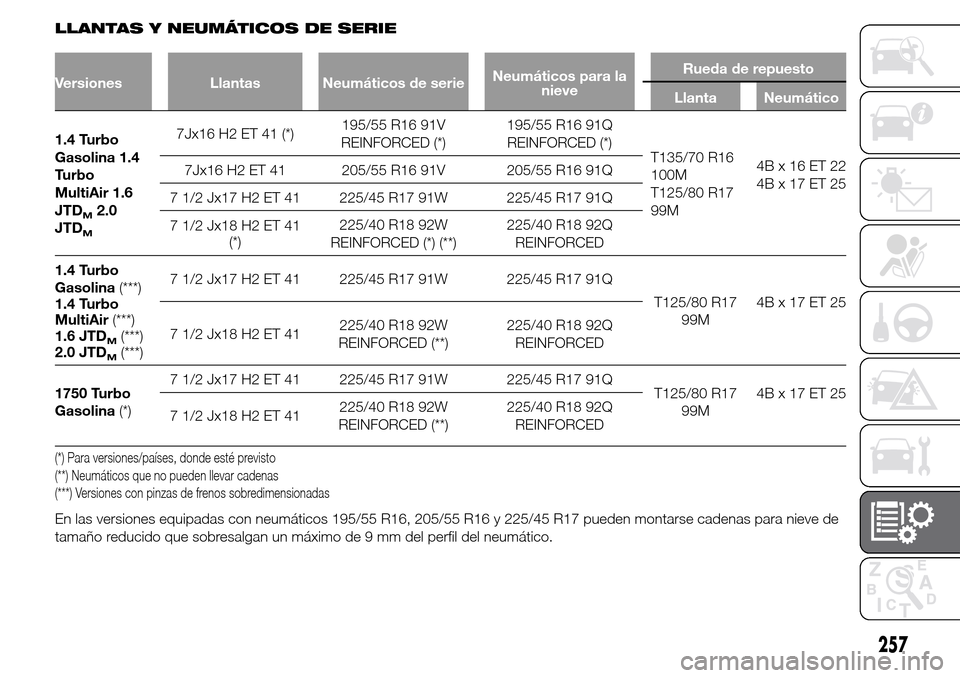

LLANTAS Y NEUMÁTICOS DE SERIE
Versiones Llantas Neumáticos de serieNeumáticos para la
nieveRueda de repuesto
Llanta Neumático
1.4 Turbo
Gasolina 1.4
Turbo
MultiAir 1.6
JTD
M2.0
JTD
M
7Jx16 H2 ET 41 (*)195/55 R16 91V
REINFORCED (*)195/55 R16 91Q
REINFORCED (*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41
(*)225/40 R18 92W
REINFORCED (*) (**)225/40 R18 92Q
REINFORCED
1.4 Turbo
Gasolina(***)
1.4 Turbo
MultiAir(***)
1.6 JTD
M(***)
2.0 JTD
M(***)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
1750 Turbo
Gasolina(*)7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED (**)225/40 R18 92Q
REINFORCED
(*) Para versiones/países, donde esté previsto
(**) Neumáticos que no pueden llevar cadenas
(***) Versiones con pinzas de frenos sobredimensionadas
En las versiones equipadas con neumáticos 195/55 R16, 205/55 R16 y 225/45 R17 pueden montarse cadenas para nieve de
tamaño reducido que sobresalgan un máximo de 9 mm del perfil del neumático.
257

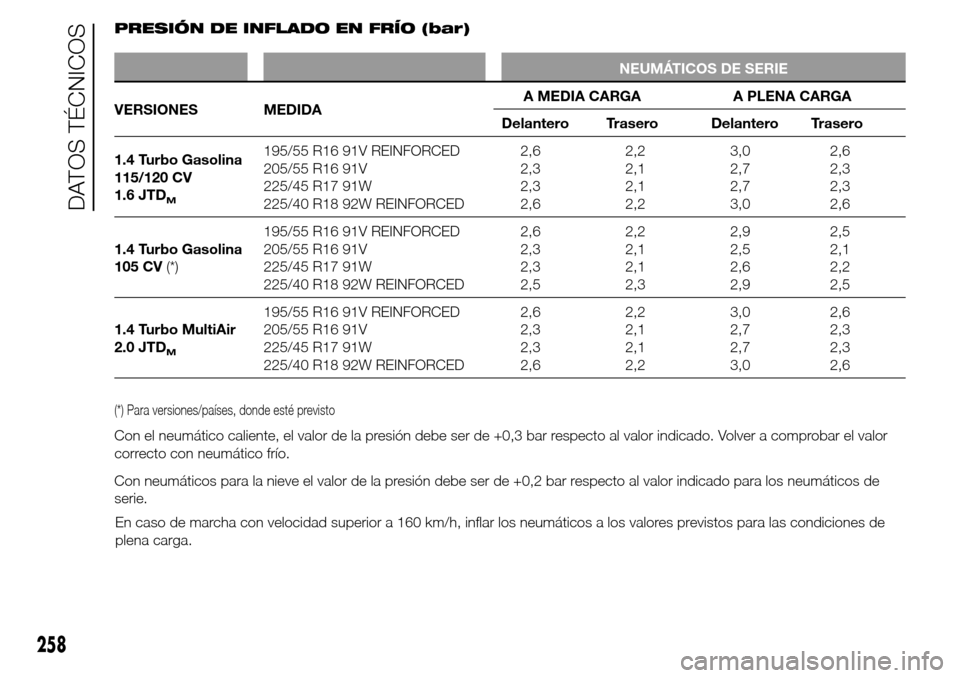

PRESIÓN DE INFLADO EN FRÍO (bar)
NEUMÁTICOS DE SERIE
VERSIONES MEDIDAA MEDIA CARGA A PLENA CARGA
Delantero Trasero Delantero Trasero
1.4 Turbo Gasolina
115/120 CV
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Gasolina
105 CV(*)195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo MultiAir
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
(*) Para versiones/países, donde esté previsto
Con el neumático caliente, el valor de la presión debe ser de +0,3 bar respecto al valor indicado. Volver a comprobar el valor
correcto con neumático frío.
Con neumáticos para la nieve el valor de la presión debe ser de +0,2 bar respecto al valor indicado para los neumáticos de
serie.
258
DATOS TÉCNICOS
En caso de marcha con velocidad superior a 160 km/h, inflar los neumáticos a los valores previstos para las condiciones de
plena carga.

En caso de marcha con velocidad superior a 160 km/h, inflar los neumáticos a los valores previstos para las condiciones de
plena carga.
259
(*) Para versiones/países, donde esté previsto
Con el neumático caliente, el valor de la presión debe ser de +0,3 bar respecto al valor indicado. Volver a comprobar el valor
correcto con neumático frío.
Con neumáticos para la nieve el valor de la presión debe ser de +0,2 bar respecto al valor indicado para los neumáticos de

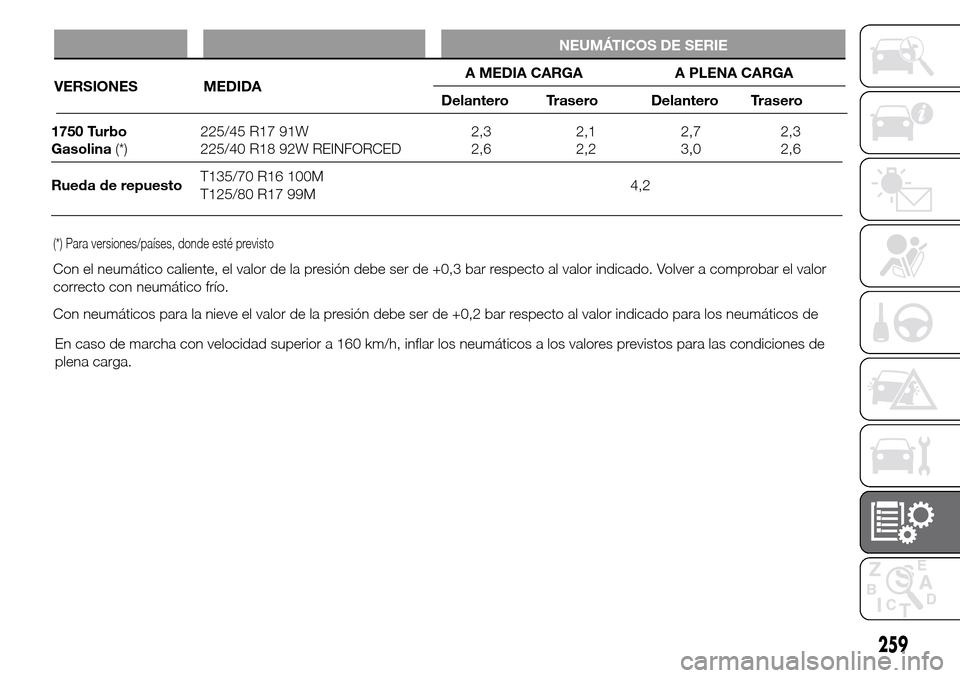

NEUMÁTICOS DE SERIE
VERSIONES MEDIDAA MEDIA CARGA A PLENA CARGA
Delantero Trasero Delantero Trasero
1750 Turbo
Gasolina(*)225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Rueda de repuestoT135/70 R16 100M
T125/80 R17 99M4,2

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos que se facilitan. La altura se mide
con el vehículo vacío.
VOLUMEN DEL MALETEROCapacidad con el vehículo vacío (normas V.D.A.) = 350 dm
3
AB C D EFGH
4351 955 2634 762 1465 1554 1798 1554
En función de las dimensiones de las llantas, puede haber pequeñas variaciones de medida.
201A0K0822
