2016 Alfa Romeo Giulietta Manual del propietario (in Spanish)

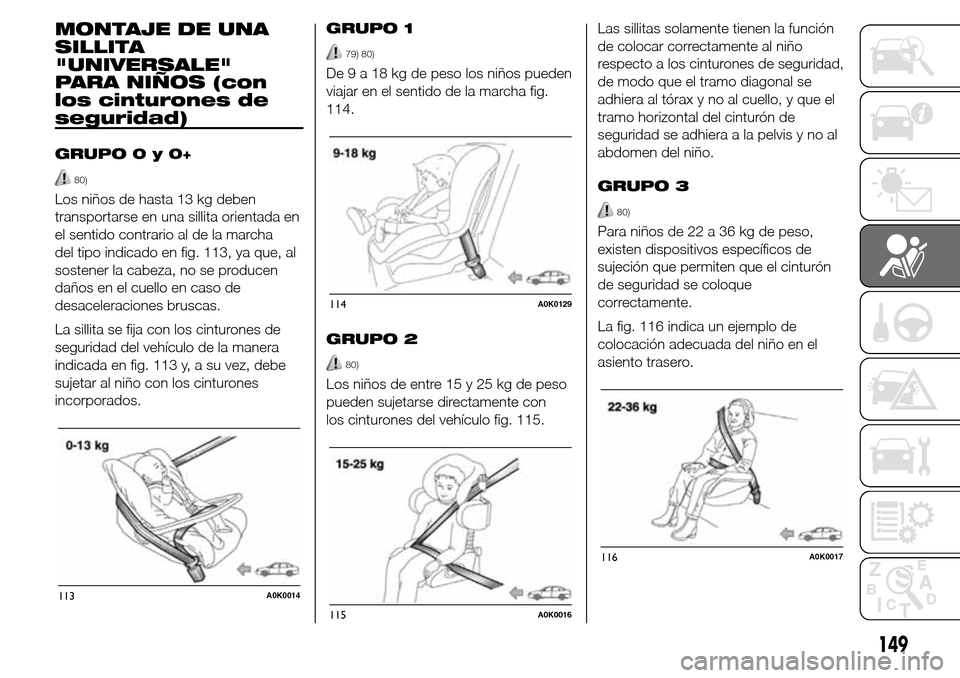

MONTAJE DE UNA
SILLITA
"UNIVERSALE"
PARA NIÑOS (con
los cinturones de
seguridad)
GRUPO0y0+
80)
Los niños de hasta 13 kg deben
transportarse en una sillita orientada en
el sentido contrario al de la marcha
del tipo indicado en fig. 113, ya que, al
sostener la cabeza, no se producen
daños en el cuello en caso de
desaceleraciones bruscas.
La sillita se fija con los cinturones de
seguridad del vehículo de la manera
indicada en fig. 113 y, a su vez, debe
sujetar al niño con los cinturones
incorporados.GRUPO 1
79) 80)
De9a18kgdepeso los niños pueden
viajar en el sentido de la marcha fig.
114.
GRUPO 2
80)
Los niños de entre 15 y 25 kg de peso
pueden sujetarse directamente con
los cinturones del vehículo fig. 115.Las sillitas solamente tienen la función
de colocar correctamente al niño
respecto a los cinturones de seguridad,
de modo que el tramo diagonal se
adhiera al tórax y no al cuello, y que el
tramo horizontal del cinturón de
seguridad se adhiera a la pelvis y no al
abdomen del niño.
GRUPO 3
80)
Para niños de 22 a 36 kg de peso,
existen dispositivos específicos de
sujeción que permiten que el cinturón
de seguridad se coloque
correctamente.
La fig. 116 indica un ejemplo de
colocación adecuada del niño en el
asiento trasero.
113A0K0014
114A0K0129
115A0K0016
116A0K0017
149

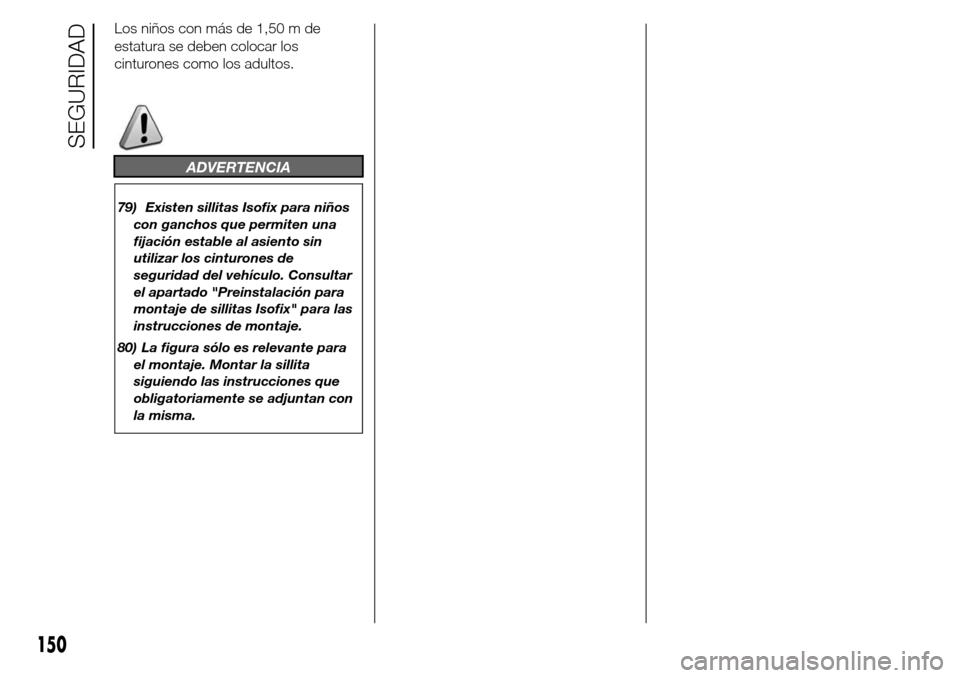

Los niños con más de 1,50 m de
estatura se deben colocar los
cinturones como los adultos.
ADVERTENCIA
79) Existen sillitas Isofix para niños
con ganchos que permiten una
fijación estable al asiento sin
utilizar los cinturones de
seguridad del vehículo. Consultar
el apartado "Preinstalación para
montaje de sillitas Isofix" para las
instrucciones de montaje.
80) La figura sólo es relevante para
el montaje. Montar la sillita
siguiendo las instrucciones que
obligatoriamente se adjuntan con
la misma.
150
SEGURIDAD

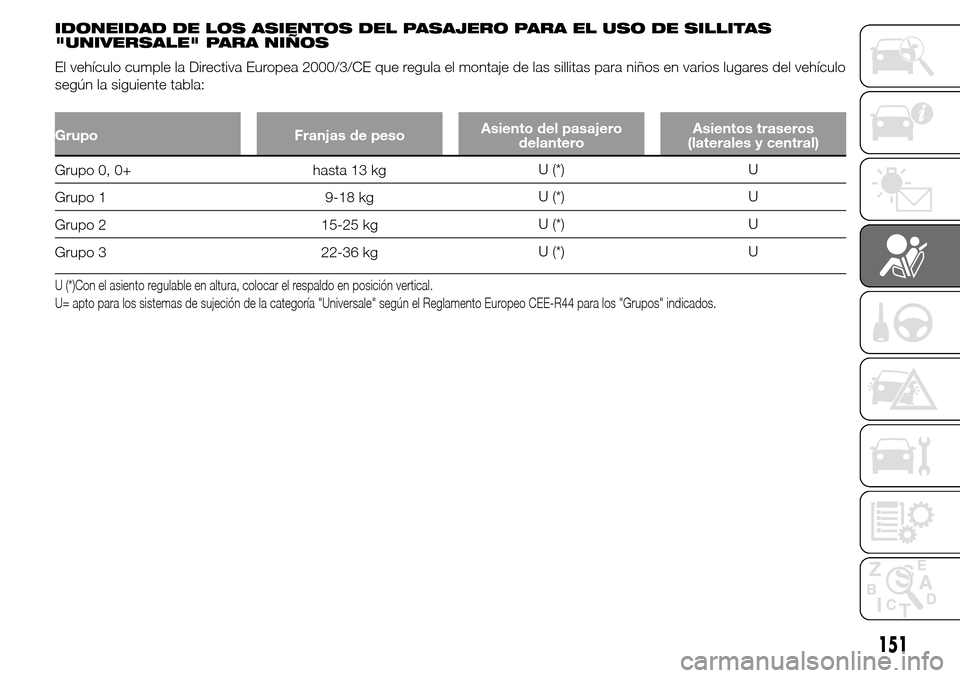

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
"UNIVERSALE" PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en varios lugares del vehículo
según la siguiente tabla:
Grupo Franjas de pesoAsiento del pasajero
delanteroAsientos traseros
(laterales y central)
Grupo 0, 0+ hasta 13 kgU (*) U
Grupo 1 9-18 kgU (*) U
Grupo 2 15-25 kgU (*) U
Grupo 3 22-36 kgU (*) U
U (*)Con el asiento regulable en altura, colocar el respaldo en posición vertical.
U= apto para los sistemas de sujeción de la categoría "Universale" según el Reglamento Europeo CEE-R44 para los "Grupos" indicados.
151

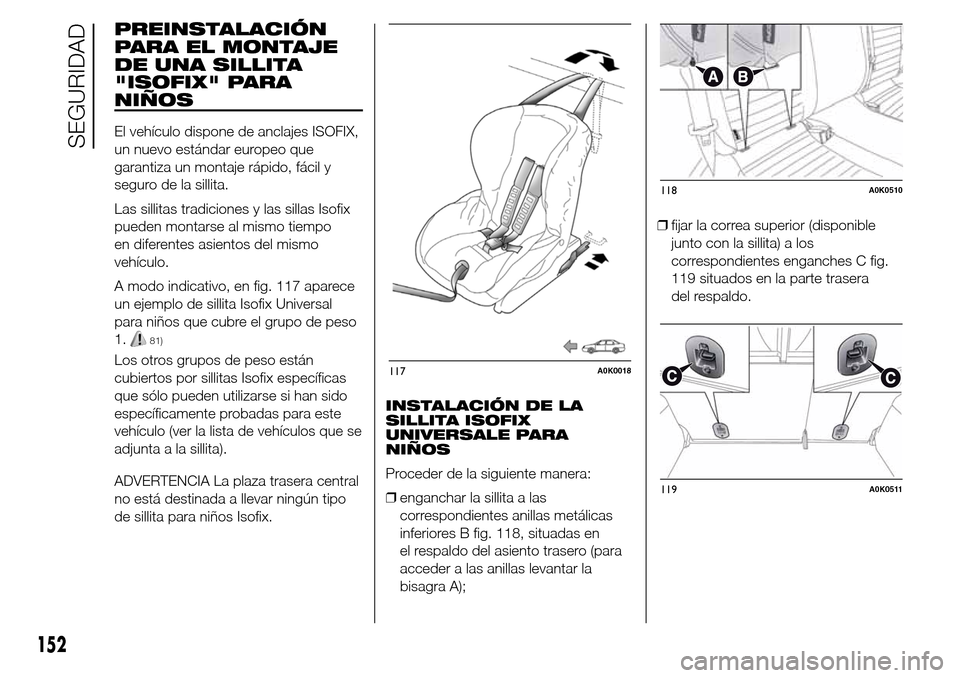

PREINSTALACIÓN
PARA EL MONTAJE
DE UNA SILLITA
"ISOFIX" PARA
NIÑOS
El vehículo dispone de anclajes ISOFIX,
un nuevo estándar europeo que
garantiza un montaje rápido, fácil y
seguro de la sillita.
Las sillitas tradiciones y las sillas Isofix
pueden montarse al mismo tiempo
en diferentes asientos del mismo
vehículo.
A modo indicativo, en fig. 117 aparece
un ejemplo de sillita Isofix Universal
para niños que cubre el grupo de peso
1.
81)
Los otros grupos de peso están
cubiertos por sillitas Isofix específicas
que sólo pueden utilizarse si han sido
específicamente probadas para este
vehículo (ver la lista de vehículos que se
adjunta a la sillita).
ADVERTENCIA La plaza trasera central
no está destinada a llevar ningún tipo
de sillita para niños Isofix.INSTALACIÓN DE LA
SILLITA ISOFIX
UNIVERSALE PARA
NIÑOS
Proceder de la siguiente manera:
❒enganchar la sillita a las
correspondientes anillas metálicas
inferiores B fig. 118, situadas en
el respaldo del asiento trasero (para
acceder a las anillas levantar la
bisagra A);❒fijar la correa superior (disponible
junto con la sillita) a los
correspondientes enganches C fig.
119 situados en la parte trasera
del respaldo.117A0K0018
118A0K0510
119A0K0511
152
SEGURIDAD

Se puede realizar un montaje mixto, es
decir, montar sillitas tradicionales y
sillitas "Isofix Universales". Recordar
que, en caso de utilizar sillitas "Isofix
Universales", pueden emplearse todas
aquellas homologadas y que presenten
la inscripción ECE R44 (R44/03 o
posteriores actualizaciones) "Isofix
Universal".
En la Lineaccessori Alfa Romeo está
disponible la sillita para niños Isofix
Universale "Duo Plus" y la específica "G
0/1 S".
Para más información sobre el montaje
y/o uso de la sillita para niños, ver el
"Manual de instrucciones" que se
entrega junto con la sillita para niños.
82) 83) 84)
153

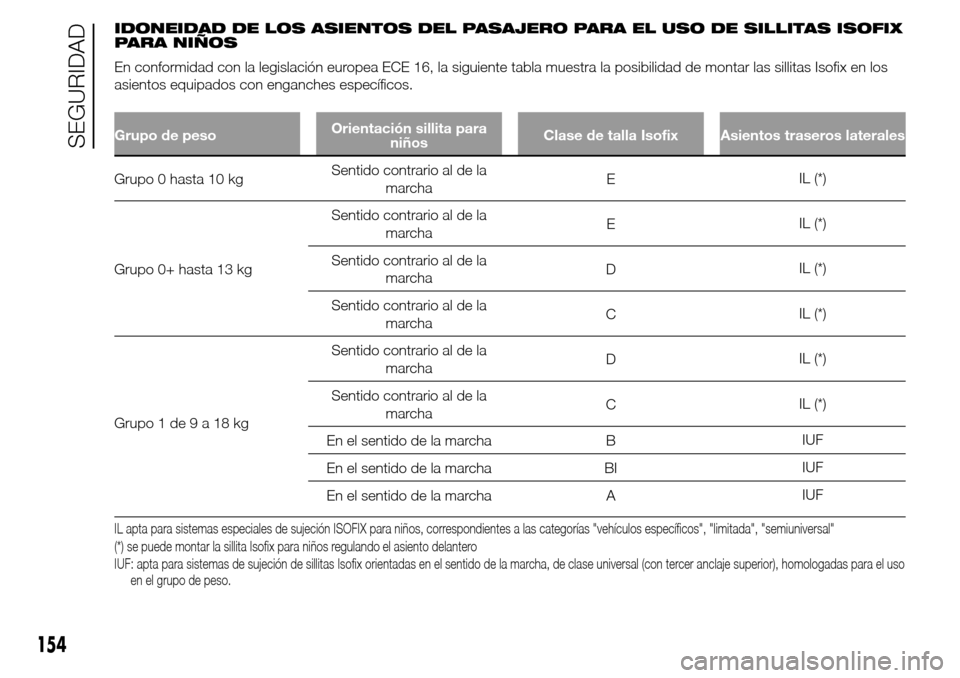

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de montar las sillitas Isofix en los
asientos equipados con enganches específicos.
Grupo de pesoOrientación sillita para
niñosClase de talla Isofix Asientos traseros laterales
Grupo 0 hasta 10 kgSentido contrario al de la
marchaEIL (*)
Grupo 0+ hasta 13 kgSentido contrario al de la
marchaEIL (*)
Sentido contrario al de la
marchaDIL (*)
Sentido contrario al de la
marchaCIL (*)
Grupo 1 de9a18kgSentido contrario al de la
marchaDIL (*)
Sentido contrario al de la
marchaCIL (*)
En el sentido de la marcha BIUF
En el sentido de la marcha BIIUF
En el sentido de la marcha AIUF
IL apta para sistemas especiales de sujeción ISOFIX para niños, correspondientes a las categorías "vehículos específicos", "limitada", "semiuniversal"
(*) se puede montar la sillita Isofix para niños regulando el asiento delantero
IUF: apta para sistemas de sujeción de sillitas Isofix orientadas en el sentido de la marcha, de clase universal (con tercer anclaje superior), homologadas para el uso
en el grupo de peso.
154
SEGURIDAD

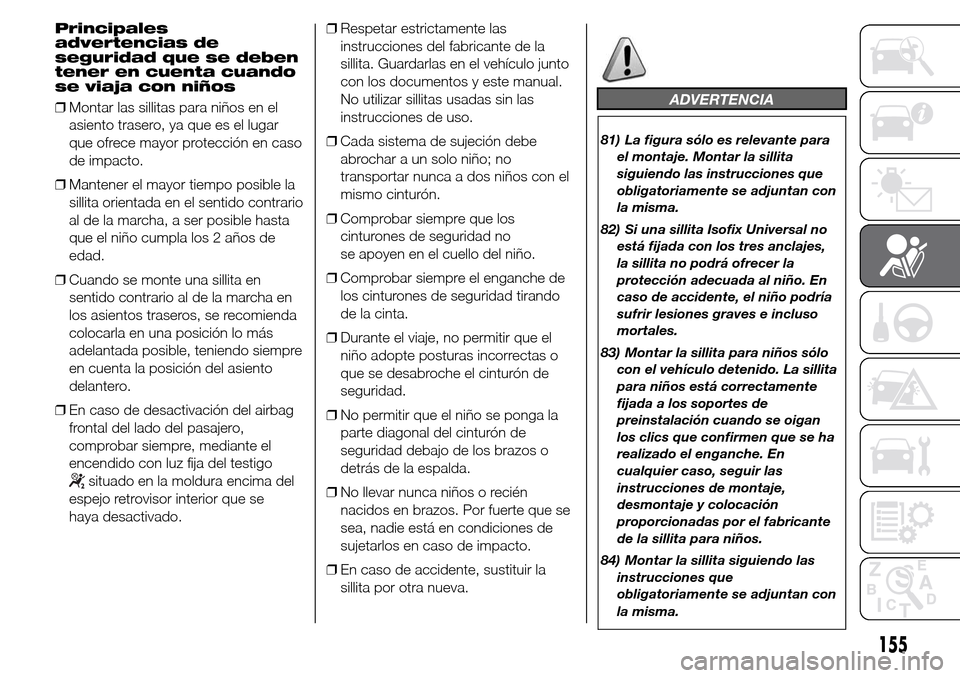

Principales
advertencias de
seguridad que se deben
tener en cuenta cuando
se viaja con niños
❒Montar las sillitas para niños en el
asiento trasero, ya que es el lugar
que ofrece mayor protección en caso
de impacto.
❒Mantener el mayor tiempo posible la
sillita orientada en el sentido contrario
al de la marcha, a ser posible hasta
que el niño cumpla los 2 años de
edad.
❒Cuando se monte una sillita en
sentido contrario al de la marcha en
los asientos traseros, se recomienda
colocarla en una posición lo más
adelantada posible, teniendo siempre
en cuenta la posición del asiento
delantero.
❒En caso de desactivación del airbag
frontal del lado del pasajero,
comprobar siempre, mediante el
encendido con luz fija del testigo
situado en la moldura encima del
espejo retrovisor interior que se
haya desactivado.❒Respetar estrictamente las
instrucciones del fabricante de la
sillita. Guardarlas en el vehículo junto
con los documentos y este manual.
No utilizar sillitas usadas sin las
instrucciones de uso.
❒Cada sistema de sujeción debe
abrochar a un solo niño; no
transportar nunca a dos niños con el
mismo cinturón.
❒Comprobar siempre que los
cinturones de seguridad no
se apoyen en el cuello del niño.
❒Comprobar siempre el enganche de
los cinturones de seguridad tirando
de la cinta.
❒Durante el viaje, no permitir que el
niño adopte posturas incorrectas o
que se desabroche el cinturón de
seguridad.
❒No permitir que el niño se ponga la
parte diagonal del cinturón de
seguridad debajo de los brazos o
detrás de la espalda.
❒No llevar nunca niños o recién
nacidos en brazos. Por fuerte que se
sea, nadie está en condiciones de
sujetarlos en caso de impacto.
❒En caso de accidente, sustituir la
sillita por otra nueva.
ADVERTENCIA
81) La figura sólo es relevante para
el montaje. Montar la sillita
siguiendo las instrucciones que
obligatoriamente se adjuntan con
la misma.
82) Si una sillita Isofix Universal no
está fijada con los tres anclajes,
la sillita no podrá ofrecer la
protección adecuada al niño. En
caso de accidente, el niño podría
sufrir lesiones graves e incluso
mortales.
83) Montar la sillita para niños sólo
con el vehículo detenido. La sillita
para niños está correctamente
fijada a los soportes de
preinstalación cuando se oigan
los clics que confirmen que se ha
realizado el enganche. En
cualquier caso, seguir las
instrucciones de montaje,
desmontaje y colocación
proporcionadas por el fabricante
de la sillita para niños.
84) Montar la sillita siguiendo las
instrucciones que
obligatoriamente se adjuntan con
la misma.
155

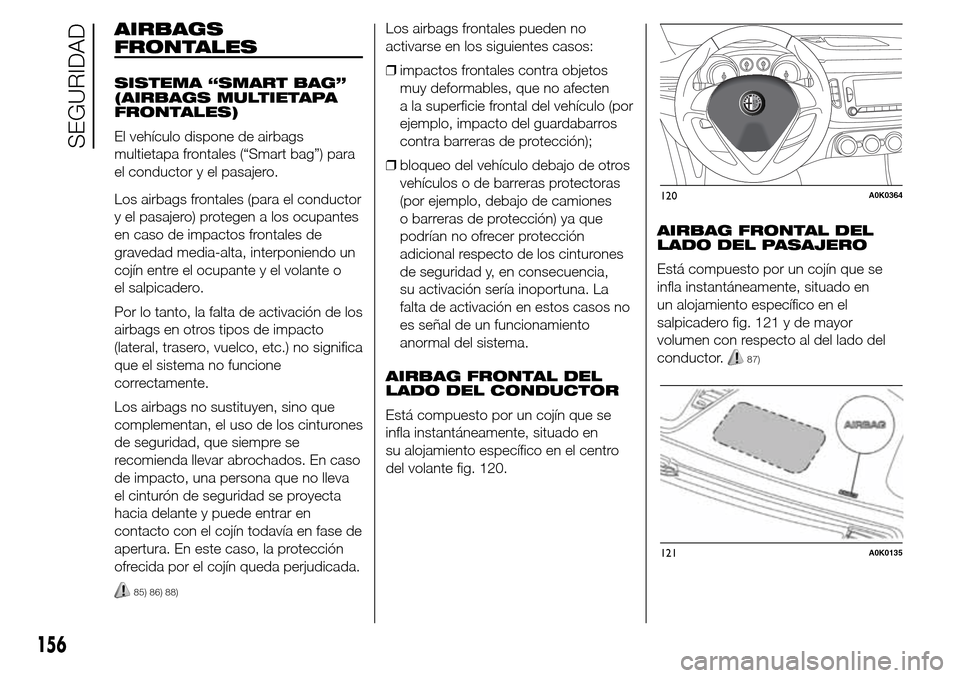

AIRBAGS
FRONTALES
SISTEMA “SMART BAG”
(AIRBAGS MULTIETAPA
FRONTALES)
El vehículo dispone de airbags
multietapa frontales (“Smart bag”) para
el conductor y el pasajero.
Los airbags frontales (para el conductor
y el pasajero) protegen a los ocupantes
en caso de impactos frontales de
gravedad media-alta, interponiendo un
cojín entre el ocupante y el volante o
el salpicadero.
Por lo tanto, la falta de activación de los
airbags en otros tipos de impacto
(lateral, trasero, vuelco, etc.) no significa
que el sistema no funcione
correctamente.
Los airbags no sustituyen, sino que
complementan, el uso de los cinturones
de seguridad, que siempre se
recomienda llevar abrochados. En caso
de impacto, una persona que no lleva
el cinturón de seguridad se proyecta
hacia delante y puede entrar en
contacto con el cojín todavía en fase de
apertura. En este caso, la protección
ofrecida por el cojín queda perjudicada.
85) 86) 88)
Los airbags frontales pueden no
activarse en los siguientes casos:
❒impactos frontales contra objetos
muy deformables, que no afecten
a la superficie frontal del vehículo (por
ejemplo, impacto del guardabarros
contra barreras de protección);
❒bloqueo del vehículo debajo de otros
vehículos o de barreras protectoras
(por ejemplo, debajo de camiones
o barreras de protección) ya que
podrían no ofrecer protección
adicional respecto de los cinturones
de seguridad y, en consecuencia,
su activación sería inoportuna. La
falta de activación en estos casos no
es señal de un funcionamiento
anormal del sistema.
AIRBAG FRONTAL DEL
LADO DEL CONDUCTOR
Está compuesto por un cojín que se
infla instantáneamente, situado en
su alojamiento específico en el centro
del volante fig. 120.AIRBAG FRONTAL DEL
LADO DEL PASAJERO
Está compuesto por un cojín que se
infla instantáneamente, situado en
un alojamiento específico en el
salpicadero fig. 121 y de mayor
volumen con respecto al del lado del
conductor.
87)
120A0K0364
121A0K0135
156
