2016 Alfa Romeo 4C Návod na použitie a údržbu (in Slovakian)

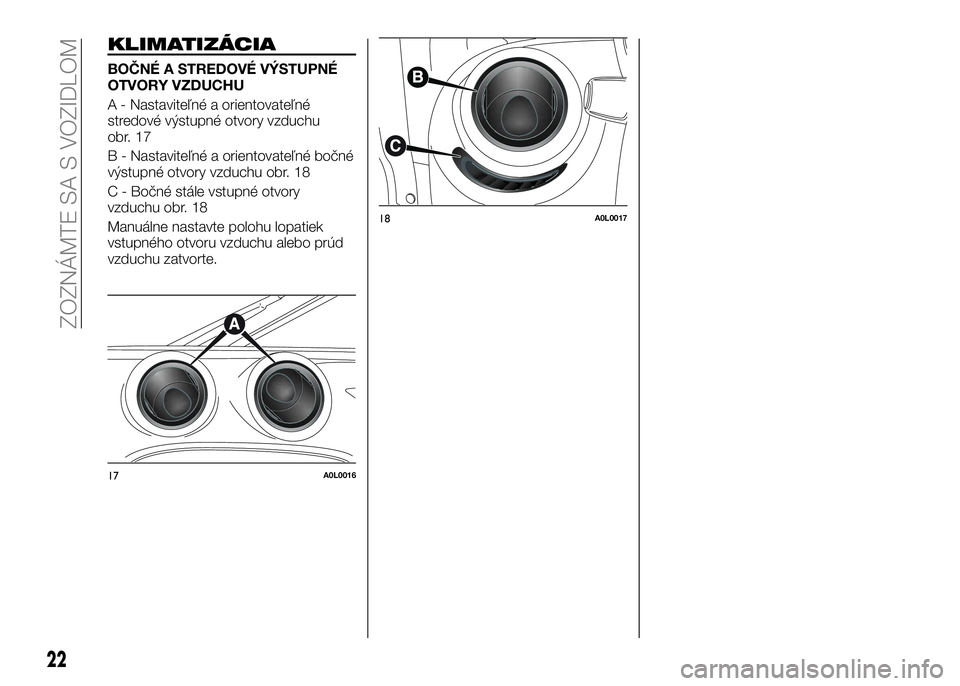

KLIMATIZÁCIA
BOČNÉ A STREDOVÉ VÝSTUPNÉ
OTVORY VZDUCHU
A - Nastaviteľné a orientovateľné
stredové výstupné otvory vzduchu
obr. 17
B - Nastaviteľné a orientovateľné bočné
výstupné otvory vzduchu obr. 18
C - Bočné stále vstupné otvory
vzduchu obr. 18
Manuálne nastavte polohu lopatiek
vstupného otvoru vzduchu alebo prúd
vzduchu zatvorte.
17A0L0016
18A0L0017
22
ZOZNÁMTE SA S VOZIDLOM

KLIMATICKÉ POHODLIE
OFUKOVAČE
1. Vrchné pevné ofukovače 2. Bočné difúzory s možnosťou nastavenia a nasmerovania 3. Pevné difúzory pre bočné sklá
4. Centrálne nastaviteľné a nasmerovateľné difúzory 5. Difúzory oblasti nôh v kabíne
19A0L0018
23

VYKUROVANIE A VENTILÁCIA
OVLÁDAČE
Aovládač na nastavenie teploty
vzduchu (zmes studeného/teplého
vzduchu);
Bprepínač zapnutia/vypnutia cirkulácie
vzduchu v interiéri;
Covládač aktivácie/regulácie
ventilátora;
Dovládač distribúcie vzduchu:
prúdenie vzduchu zo stredných
a bočných otvorov a z bočných
nastaviteľných otvorov;
prúdenie vzduchu zo stredných
a bočných otvorov, z bočných
nastaviteľných otvorov a z otvorov
v zóne nôh;
prúdenie vzduchu iba z otvorov
v zóne nôh;
prúdenie vzduchu z otvorov v zóne
nôh, bočných otvorov a z otvoru na
palubnej doske pred sklom;
prúdenie vzduchu z otvoru na
palubnej doske pred sklom
a z bočných nastaviteľných
otvorov;
20A0L0003
24
ZOZNÁMTE SA S VOZIDLOM

KÚRENIE
Na dosiahnutie vykurovania interiéru
postupujte nasledujúcim spôsobom:
otočte ovládač A do červeného
sektoru;
ovládač C nastavte na požadovanú
rýchlosť;
otočte ovládač D na.
Toto rozdelenie prúdenia vzduchu
umožňuje rýchle vyhriatie priestoru
vozidla.
Následne použite ovládače na udržanie
požadovaných podmienok pohodlia.
UPOZORNENIE Ak je motor studený,
vykúrenie vozidla na optimálne
podmienky môže trvať niekoľko minút.
RÝCHLE ODROSENIE/
ROZMRAZENIE
PREDNÉHO OKNA
A BOČNÝCH OKIEN
Postupujte nasledujúcim spôsobom:otočte ovládač A do červeného
sektoru;
otočte ovládač C na 4 (maximálna
rýchlosť ventilátora);
otočte ovládač D na;
presuňte posúvač B do.
Po skončení odrosenia/rozmrazenia
použite ovládače na obnovenie
požadovaného stavu pohodlia.
Proti zaroseniu skiel
V prípade vysokej vonkajšej vlhkosti
a/alebo dažďa a/alebo veľkých
rozdielov teplôt medzi exteriérom
a interiérom, sa odporúča nasledovný
úkon proti zaroseniu skiel:
presuňte posúvač B do;
otočte ovládač A do červeného
sektoru;
otočte ovládač C na 2 (stredná
rýchlosť ventilátora);
otočte ovládač D do
s možnosťou prechodu do polohy
, v prípade, že sa sklá neodrosujú.
VETRANIE
Na zaistenie správneho vetrania
interiéru postupujte nasledujúcim
spôsobom:
úplne otvorte nastaviteľné otvory
prívodu vzduchu a vhodne ich
nasmerujte;
ovládač A otočte do modrého
sektora;
presuňte posúvač B do;
ovládač C nastavte na požadovanú
rýchlosť;
otočte ovládač D na;
AKTIVÁCIA
RECIRKULÁCIE
VZDUCHU V INTERIÉRI
Presuňte posúvač B do polohy.
Odporúča sa zapnúť recirkuláciu
vzduchu počas státia v kolóne alebo
v tuneli, aby sa zabránilo vpúšťaniu
znečisteného vonkajšieho vzduchu.
Vyhýbajte sa dlhému používaniu tejto
funkcie, predovšetkým, keď sú vo
vozidle dve osoby, aby sa predišlo
zaroseniu skiel.
UPOZORNENIE Recirkulácia
vnútorného vzduchu umožňuje, na
základe spôsobu vybraného fungovania
(„vykurovanie" alebo „chladenie"),
rýchlejšie dosiahnutie požadovaného
stavu. Zapnutie vnútornej cirkulácie
vzduchu sa neodporúča počas
daždivých/chladných dní, obmedzíte
tak možnosť orosenia skiel.
25

MANUÁLNA KLIMATIZÁCIA(pre verzie/trhy, kde je k dispozícii)
OVLÁDAČE
Aovládač na nastavenie teploty
vzduchu (zmes studeného/teplého
vzduchu);
Bprepínač zapnutia/vypnutia cirkulácie
vzduchu v interiéri;
Covládač aktivácie/regulácie
ventilátora;
Dovládač distribúcie vzduchu;
Etlačidlo zapnutia/vypnutia kompresora
klimatizácie;
Ftlačidlo aktivácie odrosenia vonkajších
spätných zrkadiel.
Ovládač D umožňuje, aby vzduch
privedený do interiéru vozidla dosiahol
celý priestor podľa 5 úrovní rozdelenia:
prúdenie vzduchu zo stredných
a bočných otvorov a z bočných
nastaviteľných otvorov;
prúdenie vzduchu zo stredných
a bočných otvorov, z bočných
nastaviteľných otvorov a z otvorov
v zóne nôh;
21A0L0019
26
ZOZNÁMTE SA S VOZIDLOM

prúdenie vzduchu iba z otvorov
v zóne nôh;
prúdenie vzduchu z otvorov v zóne
nôh, bočných otvorov a z otvoru na
palubnej doske pred sklom;
prúdenie vzduchu z otvoru na
palubnej doske pred sklom
a z bočných nastaviteľných
otvorov;
KÚRENIE
Na dosiahnutie vykurovania interiéru
postupujte nasledujúcim spôsobom:
otočte ovládač A do červeného
sektoru;
ovládač C nastavte na požadovanú
rýchlosť;
otočte ovládač D na.
Toto rozdelenie prúdenia vzduchu
umožňuje rýchle vyhriatie priestoru
vozidla.
Následne použite ovládače na udržanie
požadovaných podmienok pohodlia.
UPOZORNENIE Ak je motor studený,
vykúrenie vozidla na optimálne
podmienky môže trvať niekoľko minút.
RÝCHLE ODROSENIE/
ROZMRAZENIE
PREDNÉHO OKNA
A BOČNÝCH OKIEN
Postupujte nasledujúcim spôsobom:otočte ovládač A do červeného
sektoru;
otočte ovládač C na 4 (maximálna
rýchlosť ventilátora);
otočte ovládač D na;
presuňte posúvač B do.
Po skončení odrosenia/rozmrazenia
použite ovládače na obnovenie
požadovaného stavu pohodlia.
UPOZORNENIE Klimatizácia je veľmi
účinná pre urýchlenie odstránenia
zahmlenia okien a udržanie skla bez
rosy, pretože odvlhčuje vzduch.
Nastavte ovládače podľa
predchádzajúceho opisu a zapnite
klimatizáciu stlačením tlačidla E.
Proti zaroseniu skiel
V prípade vysokej vonkajšej vlhkosti
a/alebo dažďa a/alebo veľkých
rozdielov teplôt medzi exteriérom
a interiérom, sa odporúča nasledovný
úkon proti zaroseniu skiel:
presuňte posúvač B do;
otočte ovládač A do červeného
sektoru;
otočte ovládač C na 2 (stredná
rýchlosť ventilátora);
otočte ovládač D do
s možnosťou prechodu do polohy
, v prípade, že sa sklá neodrosujú.
VETRANIE
Na zaistenie správneho vetrania
interiéru postupujte nasledujúcim
spôsobom:
úplne otvorte difúzory vzduchu
a bočné otvory prívodu vzduchu;
ovládač A otočte do modrého
sektora;
presuňte posúvač B do;
ovládač C nastavte na požadovanú
rýchlosť;
otočte ovládač D na;
AKTIVÁCIA
RECIRKULÁCIE
VZDUCHU V INTERIÉRI
Presuňte posúvač B do polohy.
Odporúča sa zapnúť recirkuláciu
vzduchu počas státia v kolóne alebo
v tuneli, aby sa zabránilo vpúšťaniu
znečisteného vonkajšieho vzduchu.
Vyhýbajte sa dlhému používaniu tejto
funkcie, predovšetkým, keď sú vo
vozidle dve osoby, aby sa predišlo
zaroseniu skiel.
UPOZORNENIE Recirkulácia
vnútorného vzduchu umožňuje, na
základe spôsobu vybraného fungovania
(„vykurovanie" alebo „chladenie"),
rýchlejšie dosiahnutie požadovaného
stavu. Zapnutie vnútornej cirkulácie
vzduchu sa neodporúča počas
27

daždivých/chladných dní, obmedzíte
tak možnosť orosenia skiel.
KLIMATIZÁCIA
(chladenie)
Postupujte nasledujúcim spôsobom:ovládač A otočte do modrého
sektora;
otočte ovládač C na 1 (1. rýchlosť
ventilátora). Na dosiahnutie rýchleho
vychladenia interiéru otočte ovládač C
na 4 (maximálna rýchlosť ventilátora).
presuňte posúvač B do;
otočte ovládač D na;
stlačte tlačidlo E.
Nastavenie chladenia
Postupujte nasledujúcim spôsobom:presuňte posúvač B do;
otočte ovládač A smerom k červenej
oblasti, čím sa dosiahne zvýšenie
teploty;
ovládač C otočte proti smeru
hodinových ručičiek, čím sa dosiahne
zníženie rýchlosti ventilátora.
ODROSENIE
VONKAJŠÍCH SPÄTNÝCH
ZRKADIEL
Táto funkcia sa aktivuje stlačením
tlačidlaFobr. 21 .
Aktiváciu signalizuje zobrazenie
digitálnej kontrolky na displeji.
Pre vypnutie funkcie, znovu stlačte
tlačidlo
.
ÚDRŽBA ZARIADENIA
Počas zimnej sezóny zariadenie sa
klimatizácia musí používať aspoň raz za
mesiac po dobu približne 10 minút.
Pred letnou sezónou dajte preveriť
účinnosť zariadenia v špecializovanej
servisnej sieti Alfa Romeo.
3)
UPOZORNENIE
3)Zariadenie využíva chladiacu kvapalinu
R-1234yf, ktorá v prípade náhodných
únikov nepoškodzuje životné prostredie.
Vyhýbajte sa použitiu kvapaliny R-134a,
ktorá, okrem toho, že je nekompatibilná
s komponentmi tohto zariadenia, spôsobuje
skleníkový efekt.
VONKAJŠIE SVETLÁ
Ľavá páčka obr. 22 ovláda väčšinu
vonkajších svetiel. Vonkajšie osvetlenie
funguje, iba keď je štartovací kľúč
v polohe MAR.
Pri rozsvietení vonkajších svetiel sa
osvetlí prístrojová doska a ovládače
nachádzajúce sa na centrálnom tuneli.
DENNÉ PREVÁDZKOVÉ
SVETLÁ (D.R.L.)
„Daytime Running Lights"
So štartovacím kľúčom v polohe MAR
a s krúžkom A obr. 22 otočeným do
polohy
sa zapnú denné svetlá.
Ostatné žiarovky a vnútorné osvetlenie
ostanú zhasnuté.
UPOZORNENIE Denné svetlá sú
alternatívou stretávacích svetiel pri jazde
cez deň, kde je povinné svietiť; keď nie
je predpísané svietiť cez deň, je jazda
22A0L0020
28
ZOZNÁMTE SA S VOZIDLOM

so zapnutými dennými svetlami
povolená.
UPOZORNENIE Denné svetlá
nenahrádzajú tlmené svetlá pri jazde
v tuneli alebo pri jazde v noci. Použitie
denných svetiel upravuje vyhláška
o premávke krajiny, v ktorej sa
nachádzate: dodržiavajte predpisy.
OBRYSOVÉ/STRETÁVACIE
SVETLÁ
Keď je štartovací kľúč v polohe MAR,
otočte koliesko A obr. 22 do polohy
.
Denné prevádzkové svetlá sa vypnú
a zapnú sa obrysové a stretávacie
svetlá. Na prístrojovej doske sa rozsvieti
kontrolka
.
PARKOVACIE SVETLÁ
Zapnú sa, iba ak je štartovací kľúč
v polohe STOP alebo ak je kľúč
vytiahnutý, otočením krúžku
A obr. 22 najprv do polohy
a potom
do polohy.
Na prístrojovej doske sa rozsvieti
kontrolka
.
DIAĽKOVÉ SVETLÁ
Ak chcete zapnúť diaľkové svetlá
a krúžok A je v polohe, potiahnite
páčku smerom k volantu, až za
maximálnu stabilnú polohu. Na
prístrojovej doske sa rozsvieti kontrolka
. Ak páčku potiahnete k volantu
ešte raz za maximálnu stabilnú polohu,
diaľkové svetlá sa vypnú, znovu sazapnú stretávacie svetlá a zhasne
kontrolka
.
BLIKANIE
Dosiahne sa potiahnutím páčky
smerom k volantu (nestabilná poloha)
bez ohľadu na polohu krúžku A. Na
prístrojovej doske sa rozsvieti kontrolka
.
ZADNÉ HMLOVÉ
SVETLOMETY
Pri zapnutí a vypnutí zadných hmlových
svetlometov si pozrite pokyny v časti
„Ovládače".
SMEROVÉ SVETLÁ
Posuňte páčku do polohy (stabilná):smerom hore: aktivácia pravej
smerovky;
smerom dole: aktivácia ľavej
smerovky;
Na prístrojovej doske začne blikať
kontrolka
alebo.
Smerové svetlá sa automaticky vypnú
po vyrovnaní vozidla do rovného smeru
jazdy.
Funkcia „Lane change” (zmena
pruhu)
Ak chcete naznačiť zmenu jazdného
pruhu, posuňte ľavú páčku do
nestabilnej polohy na kratšie ako pol
sekundy. Smerovka na zvolenej strane
aktivuje 5 bliknutí, potom sa
automaticky vypne.
ZARIADENIE „FOLLOW
ME HOME"
Umožňuje počas určitej doby osvetlenie
priestoru pred automobilom.
Aktivácia
So štartovacím kľúčom v polohe STOP
alebo s vytiahnutým štartovacím
kľúčom, zatiahnite páčku A smerom
k volantu do 2 minút od vypnutia
motoru.
Pri každom samostatnom uvedení páky
do pohybu sa rozsvietenie svetiel
predĺži o 30 sekúnd, až po maximálne
210 sekúnd; po uplynutí tohto času sa
svetlá vypnú automaticky.
Okrem toho, pri každom pôsobení na
páčku sa rozsvieti kontrolka
na
prístrojovej doske. Na displeji sa
naopak zobrazí nastavená doba funkcie
a príslušný symbol.
Kontrolka sa rozsvieti pri prvom stlačení
páčky a zostane svietiť až do
automatického vypnutia funkcie. Každé
stlačenie páčky iba predlžuje dobu
rozsvietenia svetiel.
Vypnutie
Držte páčku pritiahnutú smerom
k volantu na dlhšie ako 2 sekundy.
29
