UPOZORNENIE
17)Poškodenú poistku nikdy nevymieňajte za kovové drôty alebo iný náhradný materiál.
18)Ak by bolo potrebné vyčistiť priestor motora, urobte to opatrne a dbajte na to, aby ste prúdom vody nezasiahli priamo poistkovú skrinku.
126
NÚDZOVÝ STAV

NABÍJANIE
AKUMULÁTORA
UPOZORNENIE Opis procedúry
dobíjania akumulátora je uvedený
výlučne ako informatívny. Pri týchto
úkonoch sa obráťte na špecializovanú
servisnú sieť Alfa Romeo.
UPOZORNENIE Od otočenia
štartovacieho kľúča do polohy STOP
a od zatvorenia dverí vodiča pred
odpojením elektrického napájania
akumulátora počkajte aspoň jednu
minútu. Pri budúcom opätovnom
pripojení elektrického napájania
k akumulátoru sa uistite, že štartovací
kľúč bude v polohe STOP a dvere
vodiča zatvorené.
Odporúčame vám používať nabíjačku
akumulátora s nominálnym napätím
nabíjania 12Vasmaximálnym prúdom
15 A, a to počas 12 - 24 hodín.
Nabíjanie na dlhý čas by mohlo
poškodiť akumulátor.
Pri nabíjaní postupujte nasledujúcim
spôsobom:
odpojte svorku zo záporného pólu
batérie;
napojiť na póly batérie káble
nabíjacieho zariadenia rešpektujúc
polarizáciu;
zapnite nabíjacie zariadenie;
po dokončení nabíjania vypnite
zariadenie a potom ho odpojte od
batérie;
napojiť svorku na záporný pól
batérie.ZDVIHNUTIE
VOZIDLA
Ak by bolo potrebné zdvihnúť vozidlo,
obráťte sa na špecializovanú servisnú
sieť Alfa Romeo, kde sú vybavení
zdvíhacími mostmi alebo vhodnými
dielenskými žeriavmi, a okrem toho
majú k dispozícii potrebné prostriedky.
V prípade potreby bude zdvihnutie
vozidla možné použitím vhodných
znížených hydraulických zdvihákov.
Body zdvihnutia vozidla sú označené na
bočných spodných lištách symbolmi
(pozrite si body ilustrované na
obr. 117 ).
Na obr. 118a obr. 119sú ilustrované
správne oporné body pri zdvíhaní
vozidla v prednej časti a v zadnej časti
vozidla.
UPOZORNENIE Počas fázy
umiestňovania vozidla na zdvíhací most
nezabudnite, že jednotka motorového
117A0L0029
127

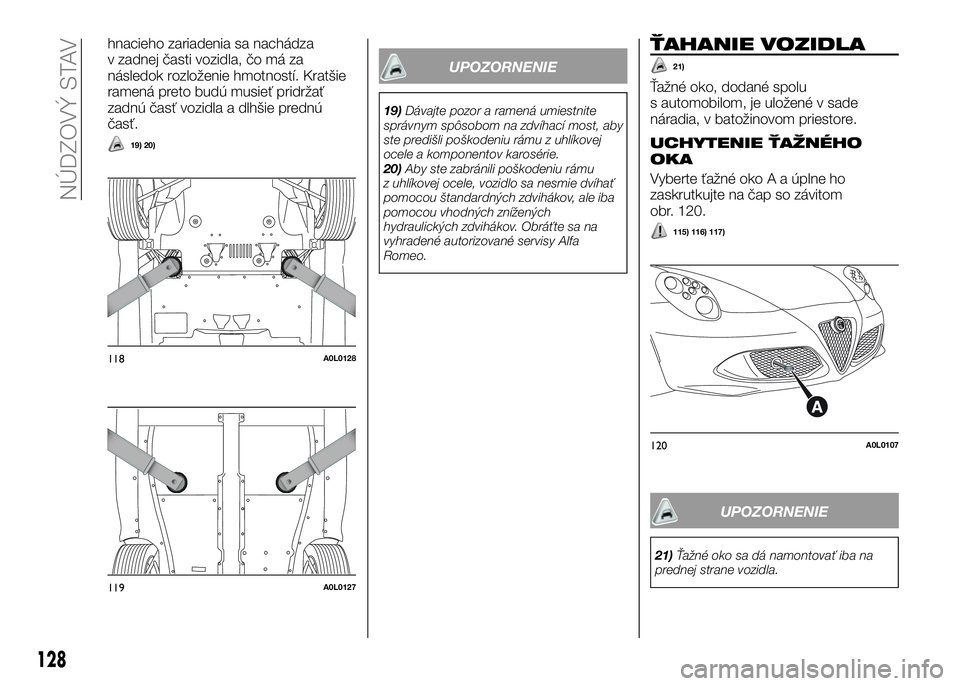

hnacieho zariadenia sa nachádza
v zadnej časti vozidla, čo má za
následok rozloženie hmotností. Kratšie
ramená preto budú musieť pridržať
zadnú časť vozidla a dlhšie prednú
časť.
19) 20)
UPOZORNENIE
19)Dávajte pozor a ramená umiestnite
správnym spôsobom na zdvíhací most, aby
ste predišli poškodeniu rámu z uhlíkovej
ocele a komponentov karosérie.
20)Aby ste zabránili poškodeniu rámu
z uhlíkovej ocele, vozidlo sa nesmie dvíhať
pomocou štandardných zdvihákov, ale iba
pomocou vhodných znížených
hydraulických zdvihákov. Obráťte sa na
vyhradené autorizované servisy Alfa
Romeo.
ŤAHANIE VOZIDLA
21)
Ťažné oko, dodané spolu
s automobilom, je uložené v sade
náradia, v batožinovom priestore.
UCHYTENIE ŤAŽNÉHO
OKA
Vyberte ťažné oko A a úplne ho
zaskrutkujte na čap so závitom
obr. 120.
115) 116) 117)
UPOZORNENIE
21)Ťažné oko sa dá namontovať iba na
prednej strane vozidla.
118A0L0128
119A0L0127
120A0L0107
128
NÚDZOVÝ STAV

POZOR!
115)Pred začatím ťahania otočte kľúč do
polohy MAR a potom do polohy STOP,
kľúč nevyberajte. Po vytiahnutí kľúča sa
automaticky zapne blokovanie volantu,
následne nie je možné otáčať kolesami.
Okrem toho skontrolujte, či je radiaca páka
v polohe neutrálu (N)
116)Počas ťahania nezabudnite, že
vzhľadom na vyradenie posilňovača bŕzd
bude nevyhnutné vyvíjať väčšiu silu na
pedál. Na ťahanie nepoužívajte ohybné
káble, vyhýbajte sa náhlym brzdeniam
a prudkým zmenám smeru. Počas ťahania
skontrolujte, či upevnenie spoja k vozidlu
nepoškodzuje dotýkajúce sa časti. Pri
ťahaní vozidla je povinné dodržiavať
príslušné dopravné predpisy, ktoré sa
týkajú ťahacieho zariadenia takisto ako
predpísaného správania sa na ceste.
Počas ťahania vozidla neštartujte motor.
Pred naskrutkovaním oka dobre vyčistite
závitovú časť. Pred začatím ťahania ešte
raz skontrolujte, či ste úplne zaskrutkovali
oko do príslušného otvoru.117)Vlečné oko sa smie použiť iba pre
záchranné úkony na vozovke. Ťahanie je
povolené na krátke vzdialenosti pomocou
vhodného nástroja, ktorý zodpovedá
pravidlám cestnej premávky (pevná tyč),
pohyb vozidla po vozovke za účelom
prípravy na ťahanie či prepravu pomocou
nákladného vozidla. Upevnenie sa NESMIE
použiť na vytiahnutie vozidla z priestoru
mimo vozovky alebo v prípade prekážok
a/alebo na ťahanie pomocou lán alebo
iných ohybných zariadení. Za dodržania
vyššie opísaných podmienok sa musí
ťahanie vykonať s dvoma vozidlami
(ťahajúce a ťahané), zoradenými na
rovnakej osi stredovej línie.
129

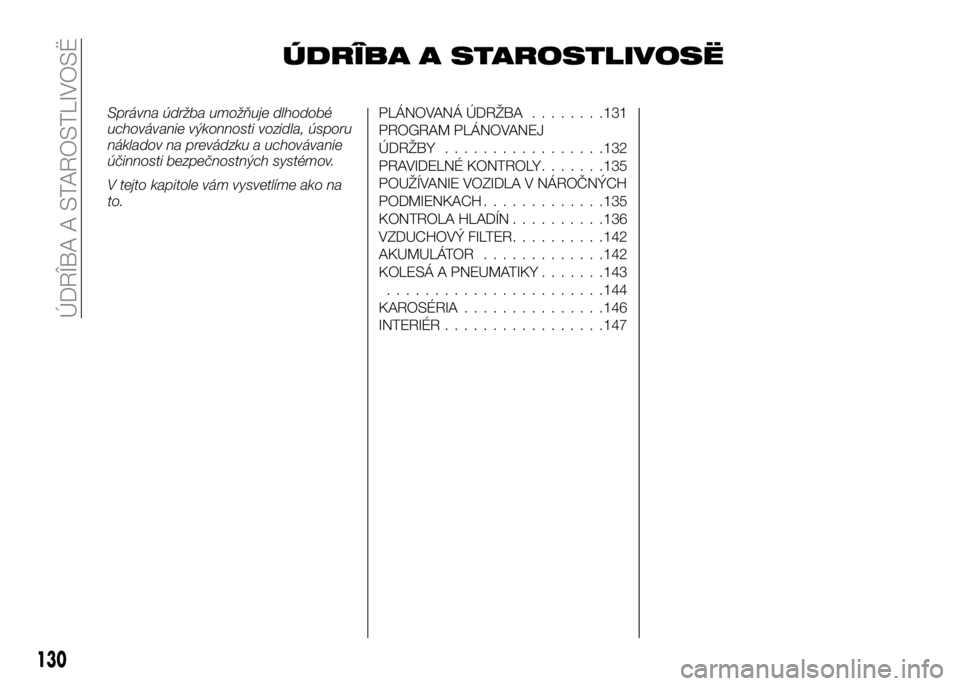

ÚDRÎBA A STAROSTLIVOSË
Správna údržba umožňuje dlhodobé
uchovávanie výkonnosti vozidla, úsporu
nákladov na prevádzku a uchovávanie
účinnosti bezpečnostných systémov.
V tejto kapitole vám vysvetlíme ako na
to.PLÁNOVANÁ ÚDRŽBA........131
PROGRAM PLÁNOVANEJ
ÚDRŽBY.................132
PRAVIDELNÉ KONTROLY.......135
POUŽÍVANIE VOZIDLA V NÁROČNÝCH
PODMIENKACH.............135
KONTROLA HLADÍN..........136
VZDUCHOVÝ FILTER..........142
AKUMULÁTOR.............142
KOLESÁ A PNEUMATIKY.......143
.......................144
KAROSÉRIA...............146
INTERIÉR.................147
130
ÚDRÎBA A STAROSTLIVOSË

PLÁNOVANÁ
ÚDRŽBA
Správna údržba podmieňuje záruku
dlhej životnosti vozidla v optimálnych
podmienkach.
Kvôli tomu spoločnosť Alfa Romeo
určila sériu kontrol a úkonov údržby po
každých 20 000 kilometroch.
Pred prejdením 20 000 kilometrov
a následne vždy medzi jednotlivými
povinnými kontrolami, bude potrebné
venovať pozornosť položkám opísaným
v Programe plánovanej údržby
(napríklad pravidelne kontrolujte hladiny
kvapalín, tlak v pneumatikách, atď.).
Úkony plánovanej údržby sa robia
v špecializovanej servisnej sieti Alfa
Romeo v predurčených intervaloch. Ak
sa počas vykonávania akéhokoľvek
zásahu mimo naplánovaných činností
vyskytne potreba ďalšej výmeny alebo
opravy, tieto sa smú vykonať iba na
základe vášho výslovného súhlasu.UPOZORNENIA
Pri 2000 km pred termínom údržby sa
na displeji zobrazí hlásenie spoločne
s kontrolkou.
Povinné prehliadky plánovanej údržby
sú stanovené výrobcom. Prípadné
nedodržanie týchto rozmedzí môže mať
za následok ukončenie záruky.
Odporúčame vám ihneď oznámiť
pracovníkom špecializovanej servisnej
siete Alfa Romeo prípadné malé
poruchy prevádzky, bez čakania na
nasledujúci termín povinnej prehliadky.
131

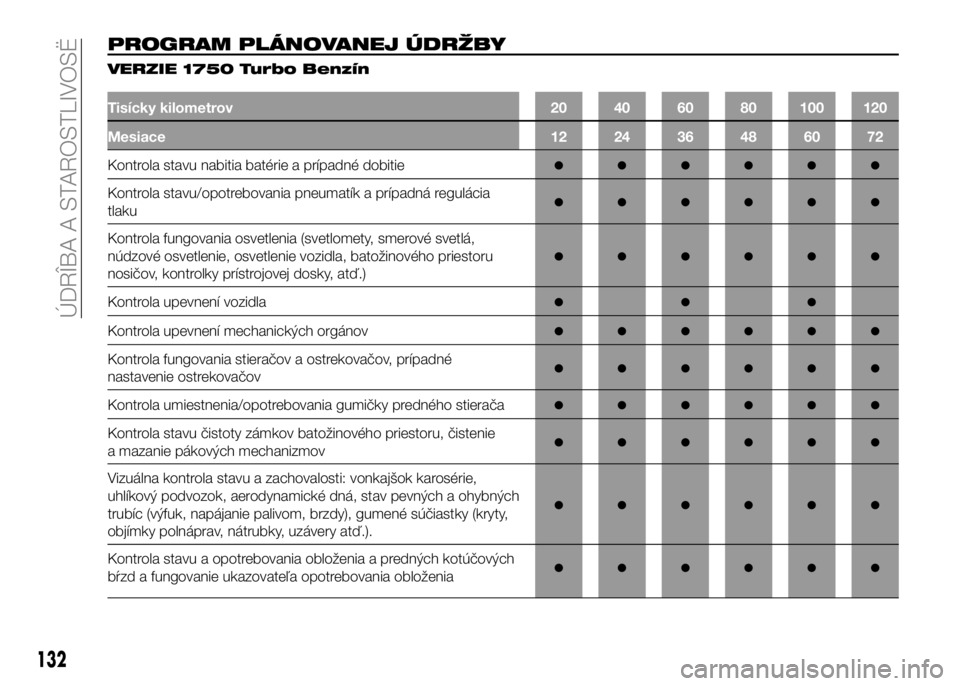

PROGRAM PLÁNOVANEJ ÚDRŽBY
VERZIE 1750 Turbo Benzín
Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Kontrola stavu nabitia batérie a prípadné dobitie●●●●●●
Kontrola stavu/opotrebovania pneumatík a prípadná regulácia
tlaku●●●●●●
Kontrola fungovania osvetlenia (svetlomety, smerové svetlá,
núdzové osvetlenie, osvetlenie vozidla, batožinového priestoru
nosičov, kontrolky prístrojovej dosky, atď.)
●●●●●●
Kontrola upevnení vozidla●●●
Kontrola upevnení mechanických orgánov●●●●●●
Kontrola fungovania stieračov a ostrekovačov, prípadné
nastavenie ostrekovačov●●●●●●
Kontrola umiestnenia/opotrebovania gumičky predného stierača●●●●●●
Kontrola stavu čistoty zámkov batožinového priestoru, čistenie
a mazanie pákových mechanizmov●●●●●●
Vizuálna kontrola stavu a zachovalosti: vonkajšok karosérie,
uhlíkový podvozok, aerodynamické dná, stav pevných a ohybných
trubíc (výfuk, napájanie palivom, brzdy), gumené súčiastky (kryty,
objímky polnáprav, nátrubky, uzávery atď.).
●●●●●●
Kontrola stavu a opotrebovania obloženia a predných kotúčových
bŕzd a fungovanie ukazovateľa opotrebovania obloženia●●●●●●
132
ÚDRÎBA A STAROSTLIVOSË

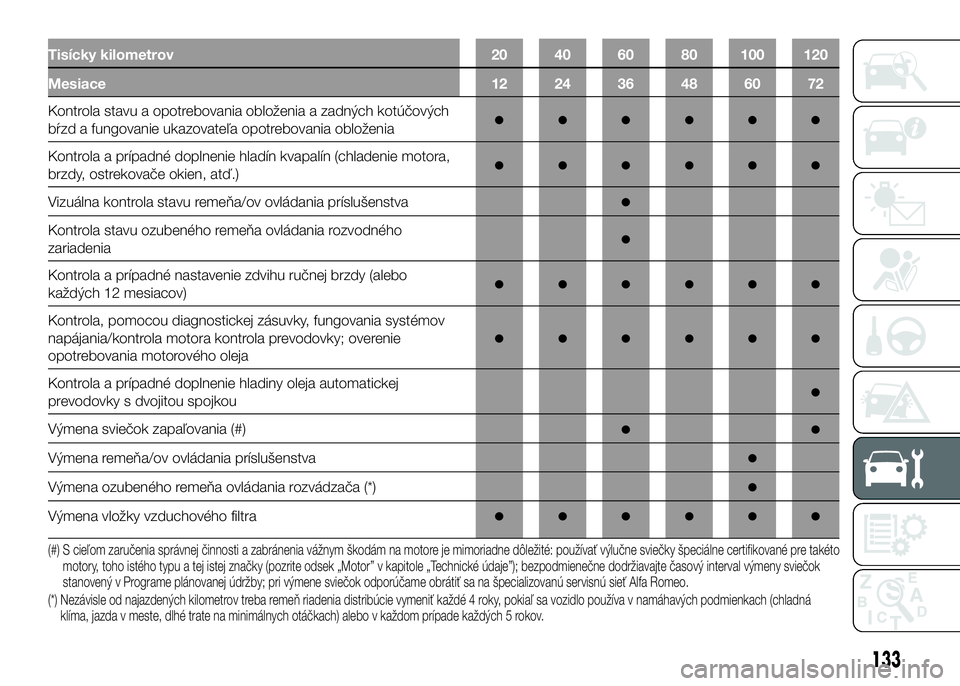

Tisícky kilometrov 20 40 60 80 100 120
Mesiace 12 24 36 48 60 72
Kontrola stavu a opotrebovania obloženia a zadných kotúčových
bŕzd a fungovanie ukazovateľa opotrebovania obloženia●●●●●●
Kontrola a prípadné doplnenie hladín kvapalín (chladenie motora,
brzdy, ostrekovače okien, atď.)●●●●●●
Vizuálna kontrola stavu remeňa/ov ovládania príslušenstva●
Kontrola stavu ozubeného remeňa ovládania rozvodného
zariadenia●
Kontrola a prípadné nastavenie zdvihu ručnej brzdy (alebo
každých 12 mesiacov)●●●●●●
Kontrola, pomocou diagnostickej zásuvky, fungovania systémov
napájania/kontrola motora kontrola prevodovky; overenie
opotrebovania motorového oleja
●●●●●●
Kontrola a prípadné doplnenie hladiny oleja automatickej
prevodovky s dvojitou spojkou●
Výmena sviečok zapaľovania (#)●●
Výmena remeňa/ov ovládania príslušenstva●
Výmena ozubeného remeňa ovládania rozvádzača (*)●
Výmena vložky vzduchového filtra●●●●●●
(#) S cieľom zaručenia správnej činnosti a zabránenia vážnym škodám na motore je mimoriadne dôležité: používať výlučne sviečky špeciálne certifikované pre takéto
motory, toho istého typu a tej istej značky (pozrite odsek „Motor” v kapitole „Technické údaje”); bezpodmienečne dodržiavajte časový interval výmeny sviečok
stanovený v Programe plánovanej údržby; pri výmene sviečok odporúčame obrátiť sa na špecializovanú servisnú sieť Alfa Romeo.
(*) Nezávisle od najazdených kilometrov treba remeň riadenia distribúcie vymeniť každé 4 roky, pokiaľ sa vozidlo používa v namáhavých podmienkach (chladná
klíma, jazda v meste, dlhé trate na minimálnych otáčkach) alebo v každom prípade každých 5 rokov.
