Cuidado del vehículo279
3.Es posible que algunas versiones
tengan cubierto el punto de ele‐
vación del vehículo. Extraiga late‐ ralmente la cubierta.
4. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
5. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con el gato correctamente alineado,
gire la llave para ruedas hasta que
la rueda se despegue del suelo.
6. Desenrosque las tuercas de rueda.
7. Cambie la rueda. Rueda de re‐ puesto 3 280
8. Enrosque las tuercas de rueda.
9. Baje el vehículo.
10. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 140 Nm.

280Cuidado del vehículo11.Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
12. Monte la cubierta del punto de elevación del vehículo.
13. Guarde la rueda reemplazada 3 280, las herramientas del ve‐
hículo 3 266 y el adaptador para
las tuercas de rueda antirrobo
3 70.
14. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Posición de elevación para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.
Posición del brazo trasero de la pla‐ taforma de elevación en los bajos del
vehículo.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 274.
Si va a montar una rueda de repuesto
diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda de repuesto temporal y se aplicarían

Cuidado del vehículo281los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite
de velocidad aplicable.
La rueda de repuesto tiene una llanta de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del ve‐
hículo.
1. Abra el portaobjetos en el com‐ partimento de carga 3 266.
2. Desmonte las dos tapas que hay sobre los tornillos hexagonales.
3.Sitúe la llave de tuercas de rueda
sobre un perno hexagonal y gírela
en sentido antihorario hasta al‐
canzar una resistencia evidente.
4. Proceda del mismo modo con el otro tornillo hexagonal.5. Levante el soporte de la rueda de
repuesto y desenganche las dos
fijaciones.
6. Baje el soporte de la rueda de re‐
puesto.

282Cuidado del vehículo7. Desenganche el cable de seguri‐dad.
8.Baje el soporte por completo y sa‐
que la rueda de repuesto.
9. Cambie la rueda. La rueda dañada debe asegu‐
rarse en el compartimento de
carga; ver a continuación.
10. Levante el soporte vacío de la rueda de repuesto y enganche el
cable de seguridad.
11. Levante aún más el soporte de la rueda de repuesto y enclave las
dos fijaciones. El lado abierto de
las fijaciones debe señalar en el sentido de marcha.
12. Cierre el soporte de la rueda de repuesto vacío girando los dos
pernos hexagonales en el sentido
de las agujas del reloj con la llave de tornillos para ruedas.
13. Monte las dos tapas sobre los tor‐
nillos hexagonales.
14. Guarde la llave de tornillos para rueda y el gato en el portaobjetos
de la parte delantera del portón
trasero.
15. Cierre la tapa del compartimento portaobjetos.
Al guardar la rueda de repuesto en su
soporte, observe que la rueda quede
colocada con la válvula sobre el
hueco del soporte.
Almacenamiento de una rueda
dañada en el compartimento de
carga
El soporte de la rueda de repuesto no está diseñado para otros tamaños de
neumáticos distintos al de la rueda de repuesto.Una rueda dañada más ancha que la
de repuesto deberá guardarse en el
compartimento de carga y asegu‐
rarse mediante correas. Herramien‐
tas del vehículo 3 266.
Los asientos de la tercera fila deben
estar plegados 3 82.
1. Coloque la rueda cerca de la pa‐ red lateral izquierda del comparti‐
mento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla delantera del
lado izquierdo.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.

Cuidado del vehículo283
4.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
5. Monte el gancho en la argolla tra‐
sera izquierda.
6. Tense la correa y fíjela con la he‐ billa.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros en‐ derezados y enclavados cuando
guarde una rueda de tamaño nor‐
mal pichada en el compartimento
de carga.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las he‐
rramientas en sus compartimen‐
tos portaobjetos respectivos y fíje‐
los debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
El uso de la rueda de emergencia
puede afectar al comportamiento de
marcha. Renueve o repare el neumá‐
tico defectuoso lo antes posible y co‐ lóquelo en vez de la rueda de re‐
puesto.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en el
eje delantero y una rueda en el eje
trasero.
Cadenas para nieve 3 274.
Rueda de repuesto con
neumático direccional
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.

284Cuidado del vehículoSi las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Haga susti‐
tuir o reparar el neumático ave‐
riado lo antes posible.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con cargadores rápidos.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con
cables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería descargada puede helarse a temperaturas próximas
a 0 °C. Descongele la batería an‐
tes de conectar los cables auxi‐
liares de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy inferior a la de la batería descar‐
gada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería descar‐
gada del vehículo.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.

Cuidado del vehículo285●No se apoye sobre la batería du‐
rante el arranque con los cables
auxiliares.
● No deje que los bornes de un ca‐
ble toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
● Abra las tapas de protección del borne positivo de ambas bate‐
rías.Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco
minutos después. Los intentos de
arranque se deben realizar en in‐
tervalos de un minuto y no deben
durar más de 15 segundos.3. Deje en marcha los dos motores al ralentí durante unos tres minu‐tos con los cables conectados.
4. Conecte un consumidor eléctrico (p. ej., los faros o la luneta térmicatrasera) en el vehículo que recibe
corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.

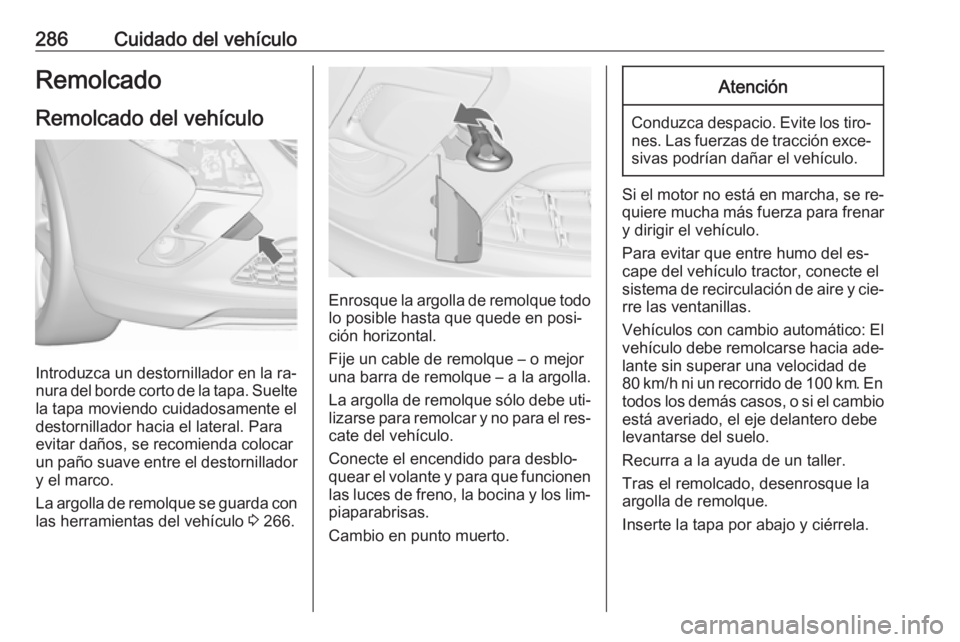

286Cuidado del vehículoRemolcado
Remolcado del vehículo
Introduzca un destornillador en la ra‐
nura del borde corto de la tapa. Suelte
la tapa moviendo cuidadosamente el
destornillador hacia el lateral. Para
evitar daños, se recomienda colocar
un paño suave entre el destornillador
y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 266.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los lim‐ piaparabrisas.
Cambio en punto muerto.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Vehículos con cambio automático: El vehículo debe remolcarse hacia ade‐
lante sin superar una velocidad de
80 km/h ni un recorrido de 100 km. En
todos los demás casos, o si el cambio está averiado, el eje delantero debe
levantarse del suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa por abajo y ciérrela.
