Conducción y manejo183El vehículo debe estacionarse sobre
una superficie nivelada.
La boca de llenado de AdBlue se en‐
cuentra detrás de la tapa del depósito de combustible.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave de la cerradura del
encendido.
2. Cierre todas las puertas para evi‐ tar que los vapores del amoníaco
entren al interior del vehículo.
3. Tire de la tapa del depósito de combustible por el rebaje y ábrala
3 230.
4. Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otroextremo en la boca de llenado.
7. Levante el depósito hasta va‐ ciarlo.
8. Desenrosque el tubo flexible de la
boca de llenado.
9. Monte la tapa protectora y gire ha‐
cia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue y el
tubo flexible de acuerdo con los re‐
quisitos medioambientales.
Intercambio de AdBlue
Si se han repostado menos de cinco
litros de AdBlue durante los últimos
dos años, es necesario cambiar el lí‐
quido restante puesto que el AdBlue
presenta una durabilidad limitada.
Recurra a la ayuda de un taller.Atención
Si se hace caso omiso se podría
dañar el sistema de reducción ca‐ talítica selectiva.

184Conducción y manejoCambio automáticoEl cambio automático permite cam‐
biar de marcha de forma automática
(modo automático) o manual (modo
manual).
Pantalla indicadora del cambio
La marcha o el modo seleccionado se
muestra en la pantalla indicadora del
cambio.
Palanca selectoraP:posición de estacionamiento, las
ruedas están bloqueadas; sólo
se debe seleccionar con el ve‐
hículo parado y el freno de esta‐
cionamiento accionadoR:marcha atrás; sólo se debe se‐
leccionar con el vehículo paradoN:punto muertoD:modo automático con todas las
marchas
La palanca selectora se bloquea en la posición P y sólo puede moverse con
el encendido conectado y el pedal del freno pisado.
Si el pedal del freno no está pisado,
se enciende el testigo de control j.
Si la palanca selectora no está en P
al desconectar el encendido, parpa‐
dean los testigos de control j y P.
Para seleccionar P o R, pulse el botón
de desbloqueo.
El motor sólo se puede arrancar con
la palanca en la posición P o N. Con
la posición N seleccionada, pise el
pedal del freno o accione el freno de estacionamiento antes de arrancar.
No acelere mientras engrana una
marcha. Nunca pise los pedales del
acelerador y del freno al mismo
tiempo.

Conducción y manejo185Con una marcha engranada y el freno
suelto, el vehículo avanza lenta‐
mente.
Efecto de freno del motor
A fin de aprovechar el efecto de freno
del motor, seleccione a tiempo una
marcha más baja al circular cuesta
abajo, vea Modo manual.
Sacar el vehículo "meciéndolo"Sólo se debe "mecer" el vehículocuando queda atascado en arena,
barro o nieve. Mueva la palanca se‐
lectora repetidamente entre D y R. No
revolucione excesivamente el motor y
evite una aceleración brusca.
EstacionamientoAccione el freno de estacionamiento
y seleccione P.
La llave del encendido sólo se puede
sacar cuando la palanca selectora
está en la posición P.Modo manual
Mueva la palanca selectora desde la
posición D hacia la izquierda y luego
hacia delante o hacia atrás.
<:para cambiar a una marcha más
larga]:para cambiar a una marcha más corta
Si se selecciona una marcha máslarga circulando a una velocidad de‐
masiado baja, o bien una marcha
más corta a una velocidad dema‐
siado alta, no se produce el cambio
de marcha. Esto puede hacer que
aparezca un mensaje en la pantalla
de información.
En el modo manual no se produce el
cambio automático a una marcha
más larga con regímenes de revolu‐
ciones altos del motor.
Programas electrónicos de marcha
● Mediante el aumento del régimen
del motor, el programa de tem‐
peratura de funcionamiento pone el catalizador rápidamente a la
temperatura necesaria.
● La función de selección automá‐ tica de punto muerto actúa
cuando se detiene el vehículo con una marcha de avance y sepisa el pedal del freno.
● Cuando está conectado el modo SPORT , el cambio de marcha se
produce a regímenes más eleva‐ dos (excepto con el regulador de
velocidad conectado). Modo
SPORT 3 192.

186Conducción y manejo●Se utilizan programas especiales
para adaptar automáticamente
los puntos del cambio al subir o
bajar pendientes.
● Al iniciar la marcha en condicio‐ nes de nieve o hielo, o sobreotras superficies deslizantes, el
control electrónico de la caja de
cambios selecciona automática‐
mente una marcha más larga.
Función "kickdown"
En el modo automático, si se pisa a
fondo el pedal del acelerador, se
cambia a una marcha más corta de‐
pendiendo del régimen del motor.
Avería
En caso de avería, se enciende g.
Además, aparece un número de có‐
digo en el centro de información del
conductor. Mensajes del vehículo
3 130.
El cambio automático deja de funcio‐ nar. Se puede continuar circulandocon el cambio manual.Sólo está disponible la marcha más
larga. Dependiendo de la avería, la
2ª también puede estar disponible en
el modo manual. Cambie sólo cuando el vehículo esté detenido.
Haga subsanar la causa de la avería en un taller.
Interrupción de corriente En caso de interrupción de corriente,
la palanca selectora no se puede mo‐
ver de la posición P. La llave no se
puede sacar de la cerradura del en‐
cendido.
Si la batería del vehículo está descar‐
gada, ponga en marcha el vehículo
con cables auxiliares de arranque
3 284.
Si la batería del vehículo no es la causa del fallo, quite la palanca se‐
lectora.
1. Accione el freno de estaciona‐ miento.
2. Quite la moldura de la palanca se‐
lectora de la consola central por
delante, pliéguela hacia arriba y
gírela a la izquierda.

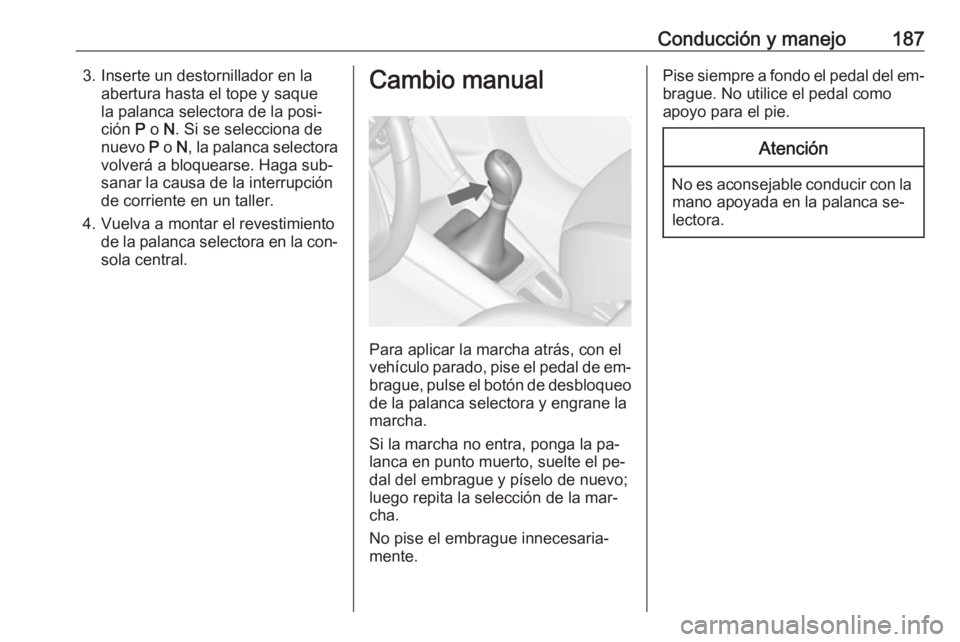

Conducción y manejo1873. Inserte un destornillador en laabertura hasta el tope y saque
la palanca selectora de la posi‐
ción P o N. Si se selecciona de
nuevo P o N, la palanca selectora
volverá a bloquearse. Haga sub‐
sanar la causa de la interrupción
de corriente en un taller.
4. Vuelva a montar el revestimiento de la palanca selectora en la con‐sola central.Cambio manual
Para aplicar la marcha atrás, con el
vehículo parado, pise el pedal de em‐
brague, pulse el botón de desbloqueo de la palanca selectora y engrane lamarcha.
Si la marcha no entra, ponga la pa‐
lanca en punto muerto, suelte el pe‐
dal del embrague y píselo de nuevo;
luego repita la selección de la mar‐
cha.
No pise el embrague innecesaria‐
mente.
Pise siempre a fondo el pedal del em‐
brague. No utilice el pedal como
apoyo para el pie.Atención
No es aconsejable conducir con la mano apoyada en la palanca se‐
lectora.

188Conducción y manejoFrenosEl sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos,
aún es posible frenar el vehículo con
el otro circuito. Sin embargo, para fre‐
nar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de fre‐
nado será mayor. Antes de continuar su viaje, recurra a la ayuda de un ta‐
ller.
Cuando el motor no está en marcha, el servofreno deja de funcionar des‐
pués de pisar el pedal del freno una o
dos veces. Esto no significa que la
acción del freno sea menor, pero ha‐
brá que pisar el pedal con más fuerza. Esto debe tenerse en cuenta, espe‐
cialmente al remolcar el vehículo.
Testigo de control R 3 118.
Sistema antibloqueo de frenos
El sistema antibloqueo de frenos
(ABS) evita que se bloqueen las rue‐
das.El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El
vehículo mantiene la maniobrabili‐
dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se
manifiesta mediante las pulsaciones
del pedal del freno y un ruido de re‐
glaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado,
aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el pe‐
dal.
Al iniciar la marcha, el sistema realiza
una autocomprobación que puede
ser audible.
Testigo de control u 3 119.
Luz de freno adaptativa En caso de una frenada a fondo, par‐
padearán las tres luces de freno
mientras dure la regulación del ABS.Avería9 Advertencia
Si hay una avería del ABS; las rue‐
das pueden bloquearse en caso
de frenazos fuertes. Las ventajas del ABS ya no están disponibles.
Al frenar a fondo, el vehículo ya no
responde al volante y puede de‐
rrapar.
Haga subsanar la causa de la avería
en un taller.

Conducción y manejo189Freno de estacionamientoFreno de estacionamiento
manual9 Advertencia
Aplique siempre el freno de esta‐
cionamiento firmemente, sin pul‐
sar el botón de desbloqueo; en
pendientes, acciónelo con toda la
firmeza posible.
Para soltar el freno de estaciona‐
miento, levante un poco la pa‐
lanca, pulse el botón de desblo‐
queo y baje completamente la pa‐ lanca.
Para reducir el esfuerzo necesario para accionar el freno de estacio‐
namiento, pise simultáneamente
el pedal del freno.
Testigo de control R 3 118.
Freno de estacionamiento
eléctrico
Accionamiento con el vehículo
parado9 Advertencia
Tire del interruptor m durante
un segundo aproximadamente; el freno de estacionamiento eléctrico funciona automáticamente con la
fuerza correspondiente. Para al‐
canzar la fuerza máxima, p. ej., al
aparcar con un remolque o en
pendientes, tire del interruptor m
dos veces.
El freno de estacionamiento eléc‐
trico está accionado cuando se
enciende el testigo de control m
3 118.
El freno de estacionamiento eléctrico
se puede activar siempre, aunque el
encendido esté desconectado.
No accione el sistema de freno de es‐ tacionamiento eléctrico con dema‐
siada frecuencia si el motor está pa‐
rado porque se puede descargar la
batería del vehículo.

190Conducción y manejoAntes de salir del vehículo, com‐pruebe el estado del freno de esta‐
cionamiento eléctrico. Testigo de
control m 3 118.
Liberación del freno
Conecte el encendido. Mantenga el
pedal del freno pisado y luego pulse
el interruptor m.
Función de inicio de marcha
Vehículos con cambio manual: Si se
acciona el pedal del embrague y
luego, se suelta ligeramente el mismo
y se acciona ligeramente el pedal del
acelerador suelta el freno de estacio‐
namiento automáticamente. Esto no
es posible si se acciona el interruptor m al mismo tiempo.
Vehículos con cambio automático:
Accionar D y luego, pisar el pedal del
acelerador libera el freno de estacio‐ namiento eléctrico automáticamente.
Esto no es posible si se acciona el
interruptor m al mismo tiempo.Frenada dinámica con el vehículo en
movimiento
Cuando el vehículo está en movi‐
miento y se tira del interruptor m, el
sistema de freno de estacionamiento
eléctrico desacelera el vehículo, pero
no se accionará estáticamente.
En cuanto se suelta el interruptor m,
cesará la frenada dinámica.
Avería
Si hay un fallo en el freno de estacio‐ namiento eléctrico, se indica me‐diante el testigo de control j y por un
código numérico o un mensaje del vehículo en el centro de información
del conductor. Mensajes del vehículo
3 130.
Para accionar el freno de estaciona‐
miento eléctrico: tire del interruptor
m y manténgalo así durante más de
cinco segundos. Si se enciende el
testigo de control m, significa que el
freno de estacionamiento eléctrico
está accionado.
Para soltar el freno de estaciona‐ miento eléctrico: pulse el interruptor
m y manténgalo así durante más de
dos segundos. Si se apaga el testigode control m, significa que el freno de
estacionamiento eléctrico se ha sol‐
tado.
Si el testigo de control m parpadea:
el freno de estacionamiento eléctrico no se ha accionado o soltado por
completo. Si parpadea continua‐
mente, suelte el freno de estaciona‐
miento eléctrico y vuelva a accio‐
narlo.
Asistente de frenada Al pisar fuerte y rápido el pedal del
freno, se frena automáticamente con la máxima potencia del freno (frenada
a fondo).
Mantenga pisado el pedal del freno
mientras sea necesario frenar a
fondo. La máxima fuerza de frenada
se reduce automáticamente al soltar
el pedal del freno.
Asistente de arranque en pendientes
El sistema ayuda a evitar un movi‐
miento indeseado al iniciar la marcha en pendientes.
