2016.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Portaobjetos95Red de seguridad
La red de seguridad puede montarse
detrás de los asientos de la segunda
fila o detrás de los asientos delante‐ ros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje detrás de los asientos dela segunda fila
● Existen aberturas de montaje en ambos lados del marco del te‐
cho, sobre los asientos de la se‐
gunda fila: la varilla suspendida y
de anclaje de la red en un lateral, varilla de compresión y suspen‐
dida y anclada en el otro lateral.
● Ancle los ganchos de las correas
de la red de seguridad en las ar‐
gollas delanteras a ambos lados
del compartimento de carga.
● Tense ambas correas tirando del
extremo suelto.
Montaje detrás de los asientos
delanteros
● Existen aperturas de montaje en ambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y an‐
clada en el otro lateral.

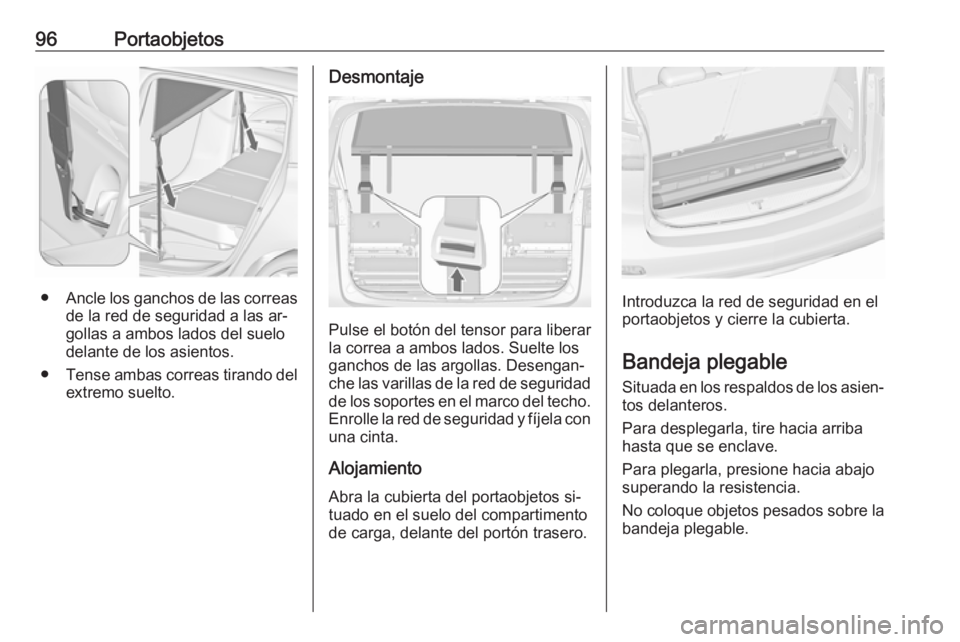

96Portaobjetos
●Ancle los ganchos de las correas
de la red de seguridad a las ar‐
gollas a ambos lados del suelo
delante de los asientos.
● Tense ambas correas tirando del
extremo suelto.
Desmontaje
Pulse el botón del tensor para liberar
la correa a ambos lados. Suelte los
ganchos de las argollas. Desengan‐
che las varillas de la red de seguridad de los soportes en el marco del techo.
Enrolle la red de seguridad y fíjela con una cinta.
Alojamiento Abra la cubierta del portaobjetos si‐
tuado en el suelo del compartimento
de carga, delante del portón trasero.
Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐ tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la
bandeja plegable.

Portaobjetos97Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco re‐
flectante debajo del asiento del con‐
ductor.
Utilice las correas para fijar.
En otra versión, el botiquín está ubi‐
cado en una caja portaobjetos si‐ tuada bajo el asiento del conductor.
Deslice el rollo para abrir o cerrar la caja.

98PortaobjetosSistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda usar el sistema de portaequipajes de
techo homologado para su vehículo.
Para más información, póngase en
contacto con su taller.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.Montaje del portaequipajes de
techo
Vehículos con barras de techo
Fije el portaequipajes de techo en la
zona de los orificios indicados por las flechas en la ilustración.
Vehículos sin barras de techo
Para fijar un portaequipajes de techo,
abra las tapas de las bandas del te‐
cho. Introduzca las provisiones de
montaje, según instrucciones, en el
dispositivo de retención indicado en
la ilustración.

Portaobjetos99Información sobre la
carga
● Los objetos pesados en el com‐ partimento de carga deben colo‐
carse apoyados contra los res‐
paldos de los asientos. Asegú‐
rese de que los respaldos estén bien enclavados. Si se pueden
apilar los objetos, los más pesa‐
dos deben colocarse abajo.
● Asegure los objetos con correas de amarre fijadas a las argollas
3 93.
● Asegure los objetos sueltos en el
compartimento de carga para
evitar su deslizamiento.
● La carga no debe sobresalir por encima del borde superior de losrespaldos.
● No se deben colocar objetos en‐ cima de la cubierta del comparti‐
mento de carga ni del tablero de
instrumentos.
● La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca selectora del cambio, ni im‐ pedir la libertad de movimientos
del conductor. No se deben dejar objetos sueltos en el habitáculo.
● No conduzca con el comparti‐ mento de carga abierto.9Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien su‐
jeta. En caso contrario, los objetos
podrían salir lanzados por el inte‐
rior del vehículo y causar lesiones personales o daños en la carga yel vehículo.
● La carga útil es la diferencia entre
el peso máximo autorizado del
vehículo (véase la placa de ca‐
racterísticas 3 295) y el peso en
vacío según norma CE.
Para calcular la carga útil, intro‐
duzca los datos de su vehículo en la tabla de pesos que figura al principio de este manual.
El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐ paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90%).
El equipamiento opcional y los
accesorios aumentan el peso en
vacío.
● Conducir con carga en el techo aumenta la sensibilidad del ve‐
hículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la ele‐ vación del centro de gravedad.

100PortaobjetosDistribuya la carga uniforme‐
mente y asegúrela con correas
de sujeción. Ajuste la presión de
los neumáticos y la velocidad del vehículo a las condiciones de
carga. Compruebe y vuelva a
apretar las correas con frecuen‐
cia.
No conduzca a más de
120 km/h.
La carga de techo permitida es
de 75 kg para vehículos sin carril
de techo y de 100 kg para vehí‐
culos con carril de techo. La carga sobre el techo es la sumade la carga y del peso del porta‐
equipajes.

Instrumentos y mandos101Instrumentos y
mandosMandos ...................................... 102
Ajuste del volante ....................102
Mandos en el volante ..............102
Volante térmico .......................103
Bocina ..................................... 103
Limpia/lavaparabrisas .............103
Limpia/lavaluneta ....................105
Temperatura exterior ...............106
Reloj ........................................ 106
Tomas de corriente .................108
Encendedor de cigarrillos ........108
Ceniceros ................................ 109
Testigos luminosos e indicado‐ res .............................................. 109
Cuadro de instrumentos ..........109
Velocímetro ............................. 109
Cuentakilómetros ....................109
Cuentakilómetros parcial .........109
Cuentarrevoluciones ...............110
Indicador de combustible ........110
Selector de combustible ..........110
Indicador de temperatura del refrigerante del motor .............112
Indicación de servicio ..............112Testigos de control ..................113
Intermitentes ............................ 116
Recordatorio del cinturón de seguridad ................................ 116
Airbags y pretensores de cinturones ............................... 117
Desactivación de los airbags ...117
Sistema de carga ....................117
Testigo de averías ...................117
Revisión urgente del vehículo . 118
Sistema de frenos y embrague 118
Accione el pedal ......................118
Freno de estacionamiento eléctrico .................................. 118
Avería del freno de estacionamiento eléctrico .......119
Sistema antibloqueo de frenos (ABS) ...................................... 119
Cambio a una marcha más larga ....................................... 119
Dirección asistida ....................119
Aviso de cambio de carril ........120
Asistente de aparcamiento por ultrasonidos ............................ 120
Control electrónico de estabilidad desactivado ..........120
Control electrónico de estabilidad y sistema de controlde tracción .............................. 120Sistema de control de tracción
desactivado ............................ 120
Precalentamiento ....................120
Filtro de partículas diésel ........120
AdBlue ..................................... 121
Sistema de control de presión de los neumáticos .......................121
Presión de aceite del motor .....121
Nivel de combustible bajo .......122
Inmovilizador ........................... 122
Potencia del motor reducida ....122
Luces exteriores ......................122
Luz de carretera ......................122
Asistente de luz de carretera ...122
Sistema de faros adaptativos ..122
Luces antiniebla ......................123
Piloto antiniebla .......................123
Líquido de lavado bajo ............123
Regulador de velocidad ...........123
Control de velocidad adaptable ............................... 123
Detectado vehículo precedente ............................. 123
Puerta abierta .......................... 123
Pantallas de información ...........124
Centro de información del conductor ................................ 124
Pantalla de información gráfica, pantalla de información en
color ........................................ 128

102Instrumentos y mandosMensajes del vehículo...............130
Avisos acústicos ......................134
Tensión de la pila ....................134
Ordenador de a bordo ...............135
Personalización del vehículo .....138
OnStar ....................................... 143Mandos
Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección des‐
bloqueada.
Mandos en el volante
Se pueden manejar con los mandos
en el volante el sistema de infoentre‐
tenimiento, algunos sistemas de
ayuda a la conducción y un teléfono
móvil conectado.
Hay más información disponible en el manual del sistema de infoentreteni‐
miento.
Sistema de ayuda a la conducción
3 194.
