2016.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Cuidado del vehículo255
2.Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Inserte el casquillo en el reflector y gírelo en sentido horario.
Luces antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.1. Extraiga los tornillos exteriores de
la cubierta, marcados por las fle‐
chas.
2. Pliegue la cubierta.
Gire el casquillo en sentido anti‐
horario y desmóntelo del reflector.
3. Separe el casquillo del conector presionando el saliente de fija‐
ción.
4. Extraiga y sustituya el casquillo con la bombilla y fije al conector
del enchufe.
5. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
6. Monte la cubierta con los tornillos.

256Cuidado del vehículoLuces traseras
1. Pliegue y aparte la cubierta deltornillo.
2. Extraiga los tornillos marcados por las flechas.
3. Extraiga cuidadosamente elgrupo óptico de los pasadores de
sujeción y desmóntelo.
4. Separe el conector del enchufe del conjunto del faro.
5. Retire y sustituya la bombilla gi‐ rando el casquillo.
Intermitente ( 1)
Luces traseras ( 2)
Luz de freno ( 3)

Cuidado del vehículo257
Luces traseras con Diodos
emisores de luz (LED) para las
luces de freno y traseras
Sólo puede reemplazarse la luz
del intermitente ( 1).
Retire y sustituya la bombilla gi‐
rando el casquillo.
6. Conecte el conector del enchufe al conjunto del faro.
7. Ajuste el conjunto del faro sobre los pasadores de retención y
monte el conjunto del faro usando los tornillos.
8. Conecte la cubierta del tornillo.
Luces de marcha atrás (4) en el
portón trasero
1. Abra el portón trasero y desmonte
la tapa.
2. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
3. Retire la bombilla del casquillo ti‐rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa.
Piloto antiniebla Se puede acceder a las bombillas
desde debajo del vehículo.

258Cuidado del vehículo
1. Gire el casquillo en sentido anti‐horario y desmóntelo del reflector.
2.Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
3. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
4. Introduzca el casquillo en el re‐ flector y gírelo en sentido horario
para engancharlo correctamente.
Comprobación de bombillas
Conecte el encendido, encienda y
compruebe todas las luces.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.

Cuidado del vehículo2593.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle. Des‐
monte la tapa.
2. Retire la bombilla del casquillo ti‐ rando de ésta.
3. Sustituya la bombilla y colóquela en el casquillo.
4. Empuje la cubierta hacia la car‐ casa.
Luces interiores Luces de cortesía, luces de
lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.

260Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

Cuidado del vehículo261

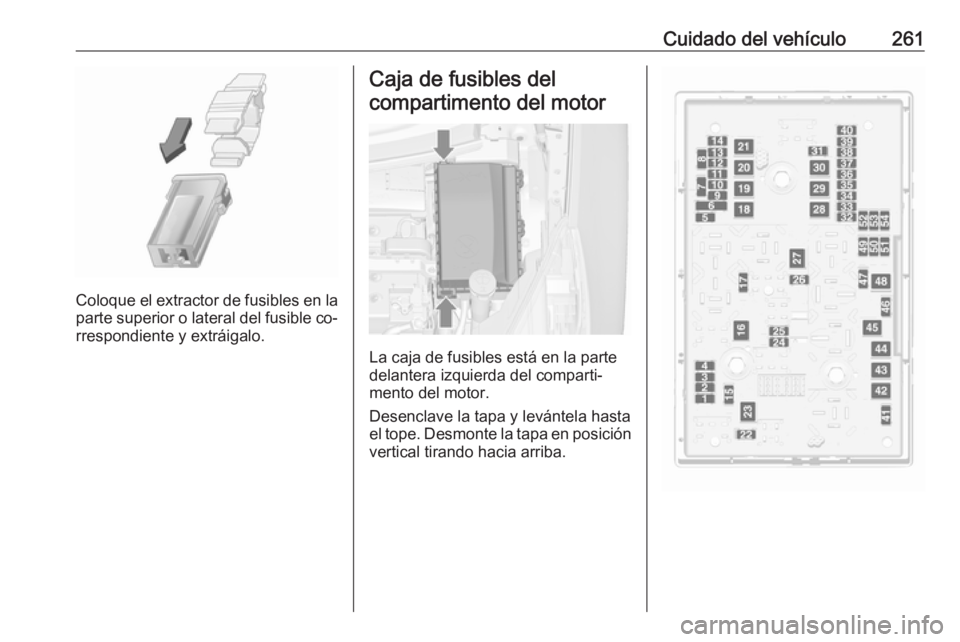

Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.

262Cuidado del vehículoN.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del retrovisor exte‐
rior / Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería11Desbloqueo del portón trasero12Sistema de faros adaptativos /
Control automático de las lucesN.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diéselN.ºCircuito28Sistema stop-start29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control central40Lavador del parabrisas / Lavalu‐
neta
