Conducción y manejo2319Peligro
El combustible es inflamable y ex‐
plosivo. Prohibido fumar. Evite la
presencia de llamas descubiertas
o chispas.
Si percibe olor a combustible den‐
tro del vehículo, haga subsanar la causa inmediatamente en un ta‐
ller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
Repostaje de gasolina y diésel
Para abrir, gire la tapa lentamente ha‐ cia la izquierda.El tapón del depósito se puede en‐
ganchar en el soporte de la tapa del
depósito de combustible.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Tras la interrupción automática, se
puede rellenar el depósito con la pis‐
tola del surtidor hasta un máximo de
dos dosis de combustible.
Atención
Limpie inmediatamente el com‐
bustible que haya podido rebosar.

232Conducción y manejoPara cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y deje que se enclave.
Vehículos con inhibidor de
combustible erróneo9 Advertencia
No intente abrir la tapa de la boca
de llenado de combustible ma‐
nualmente en vehículos con inhi‐
bidor de combustible erróneo.
De lo contrario, los dedos podrían quedar atrapados.
Los vehículos con sistema de reduc‐
ción catalítica selectiva están equipa‐ dos con un inhibidor de combustible
erróneo.
El inhibidor de combustible erróneo garantiza que la tapa de la boca de
llenado de combustible solo pueda
abrirse usando una boquilla para
combustible diésel o un embudo para
repostaje de emergencia.
Gire la tapa de llenado de combusti‐
ble lentamente hacia la izquierda.
El tapón se puede enganchar en el
soporte de la tapa del depósito de
combustible.
Coloque la boquilla en línea recta con la boca de llenado y presione ligera‐
mente para insertarla.
En caso de emergencia, rellene con
una lata. Se debe utilizar un embudo
para abrir el tapón de la boca de lle‐ nado.
El embudo se encuentra en el porta‐
objetos derecho del compartimento
de carga.
Coloque el embudo en línea recta con
la boca de llenado y presione ligera‐
mente para insertarla.
Utilice el embudo para introducir el
combustible diésel en la boca de lle‐
nado.

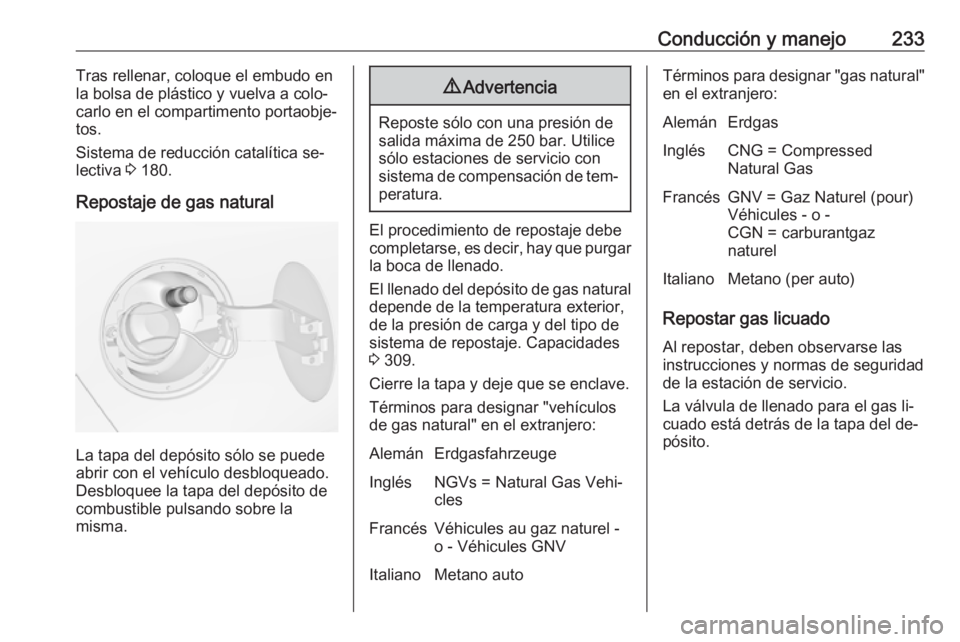

Conducción y manejo233Tras rellenar, coloque el embudo en
la bolsa de plástico y vuelva a colo‐ carlo en el compartimento portaobje‐
tos.
Sistema de reducción catalítica se‐
lectiva 3 180.
Repostaje de gas natural
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
9 Advertencia
Reposte sólo con una presión de
salida máxima de 250 bar. Utilice
sólo estaciones de servicio con
sistema de compensación de tem‐ peratura.
El procedimiento de repostaje debecompletarse, es decir, hay que purgar la boca de llenado.
El llenado del depósito de gas natural depende de la temperatura exterior,
de la presión de carga y del tipo de
sistema de repostaje. Capacidades
3 309.
Cierre la tapa y deje que se enclave.
Términos para designar "vehículos
de gas natural" en el extranjero:
AlemánErdgasfahrzeugeInglésNGVs = Natural Gas Vehi‐
clesFrancésVéhicules au gaz naturel -
o - Véhicules GNVItalianoMetano autoTérminos para designar "gas natural"
en el extranjero:AlemánErdgasInglésCNG = Compressed
Natural GasFrancésGNV = Gaz Naturel (pour)
Véhicules - o -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Repostar gas licuado
Al repostar, deben observarse las instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas li‐
cuado está detrás de la tapa del de‐
pósito.

234Conducción y manejo
Desenrosque el capuchón protector
de la boca de llenado.
Enrosque a mano el adaptador re‐
querido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐
dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH: Introduzca la
pistola de llenado en el adaptador.
Pulse la palanca de bloqueo de la pis‐
tola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola del surtidor en el adaptador y gire en sentido de las
agujas del reloj o en sentido contrario de las agujas del reloj con un cuarto
de vuelta. Apriete a tope la palanca
de bloqueo de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador hasta que se enclave.
Pulse el botón del surtidor de gas li‐
cuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se al‐
canza un 80% del volumen del depó‐
sito (cantidad de llenado máxima).
Para detener el proceso de llenado,
suelte el botón del sistema de lle‐
nado. Suelte la palanca de bloqueo y retire la pistola de llenado. Puede es‐
caparse una cantidad mínima de gas
licuado.
Desmonte el adaptador y guárdelo en el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado
tras soltar la palanca de bloqueo.
Evite su inhalación.

Conducción y manejo2359Advertencia
Por motivos de seguridad, el de‐
pósito de gas licuado solo debería llenarse hasta el 80% de su capa‐
cidad.
La válvula múltiple del depósito de gas licuado limita automáticamente la cantidad de llenado. Si se hubiera re‐
postado una cantidad mayor, le reco‐ mendamos no estacionar el vehículo
al sol hasta que la cantidad sobrante
se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los
sistemas de llenado, son necesarios
distintos adaptadores que puede ob‐
tener en su Distribuidor o Reparador
Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países Ba‐
jos, Noruega, España, Reino Unido
Adaptador EURO: España
Adaptador DISH: Austria, Bosnia-
Herzegovina, Bulgaria, Croacia, Re‐
pública Checa, Dinamarca, Estonia,

236Conducción y manejoFrancia, Grecia, Hungría, Italia, Leto‐nia, Lituania, Macedonia, Polonia,
Portugal, Rumanía, Serbia, Eslova‐ quia, Eslovenia, Suecia, Suiza, Tur‐
quía, Ucrania,
Tapón del depósito
Utilice sólo tapones del depósito ori‐
ginales. Los vehículos con motor dié‐
sel tienen un tapón del depósito es‐
pecial.
Consumo de combustible,
emisiones de CO 2
Motores de gasolina y diésel
El consumo de combustible (mixto)
del modelo Opel Zafira se sitúa entre 9,0 y 4,1 l/100 km.
Las emisiones de CO 2 (mixtas) se si‐
túan entre 177 y 109 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE que
se entrega con el vehículo u otros do‐
cumentos nacionales de matricula‐
ción.Motores de gas natural
El consumo de gas (mixto) del mo‐
delo Opel Zafira es de
4,7 kg/100 km.
Las emisiones de CO 2 (mixtas) son
de 129 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE que se entrega con el vehículo u otros do‐ cumentos nacionales de matricula‐
ción.
Información general
Las cifras oficiales de consumo de
combustible y emisiones de CO 2 in‐
dicadas se corresponden al modelo
básico para la UE con equipamiento
estándar.
Los datos de consumo de combusti‐ ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la versión aplicable
respectivamente) teniendo en cuenta
el peso del vehículo en orden de mar‐
cha, como se especifica en dicho re‐
glamento.Los datos se proporcionan sólo con fines de comparación entre diferentes variantes de vehículos y no deben
considerarse como garantía respecto
al consumo real de combustible de un vehículo en particular. El equipa‐
miento adicional puede suponer un li‐
gero aumento en las cifras de con‐
sumo y emisiones de CO 2. Además,
el consumo de combustible depende
del estilo de conducción personal, así
como del estado de las carreteras y
del tráfico.
Gas natural
La información del consumo de com‐
bustible se determinó usando el com‐
bustible de referencia G20 (propor‐
ción de metano 99 - 100 mol%) en las condiciones de circulación especifi‐
cadas. Si se usa gas natural con una menor proporción de metano, el con‐
sumo de combustible puede diferir de
los valores indicados.

Conducción y manejo237Enganche del remolque
Información general Sólo debe utilizarse un dispositivo de
remolque homologado para su ve‐
hículo. Los vehículos con motores de gas natural requieren un equipo de
remolque especial.
Confíe el montaje posterior de un dis‐ positivo de remolque a un taller. Pue‐
den ser necesarias modificaciones en
el vehículo que afecten al sistema de refrigeración, las pantallas térmicas u
otros equipos.
La función de detección de avería de bombillas para la luz de freno del re‐molque no puede detectar una avería
parcial. Por ejemplo, en el caso de
bombillas de 4 x 5 W, la función úni‐ camente detectará una avería
cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.
El montaje de un dispositivo de re‐
molque podría tapar la abertura de la
argolla de remolque. Si se diera el caso, utilice la barra de rótula para
remolcar. Lleve siempre la barra de
rótula en el vehículo.Características de
conducción y
recomendaciones para el uso del remolque
Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1.300 kg, se recomienda el uso de
una barra estabilizadora para circular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 311.Uso del remolque
Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no se
deben superar nunca. La carga de re‐
molque real es la diferencia entre el
peso máximo del remolque y la carga
de apoyo real con el remolque aco‐
plado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga de remolque autorizada es
aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar.
Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la menor densidad del aire y, por tanto,se reduce también la capacidad desubida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con

238Conducción y manejoremolque si se circula por carreteras
con escasa pendiente (inferior al 8%; por ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 295.
Carga de apoyo
La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.
La carga de apoyo máxima autori‐ zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo.
Nota
Motores B16DTH, B16DTJ,
B20DTH y B20DTJ: Según el equi‐
pamiento la carga máxima de aco‐
plamiento vertical permitida puede
ser 75 kg o 60 kg.Siempre debe intentar alcanzar la
carga máxima, especialmente en el
caso de remolques pesados. La
carga de apoyo nunca debería ser in‐
ferior a 25 kg.
Carga sobre el eje trasero
Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o
en la documentación del vehículo) se
sobrepase en 60 kg y el peso máximoautorizado en 60 kg. Si se sobrepasa
la carga admisible sobre el eje tra‐
sero, la velocidad máxima aplicable
es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Alojamiento de la barra de rótula
La bolsa con la barra de rótula está
guardada en el compartimento de
carga.
Inserte la correa en la argolla trasera
derecha, dele dos vueltas y apriétela
para fijar la bolsa.
