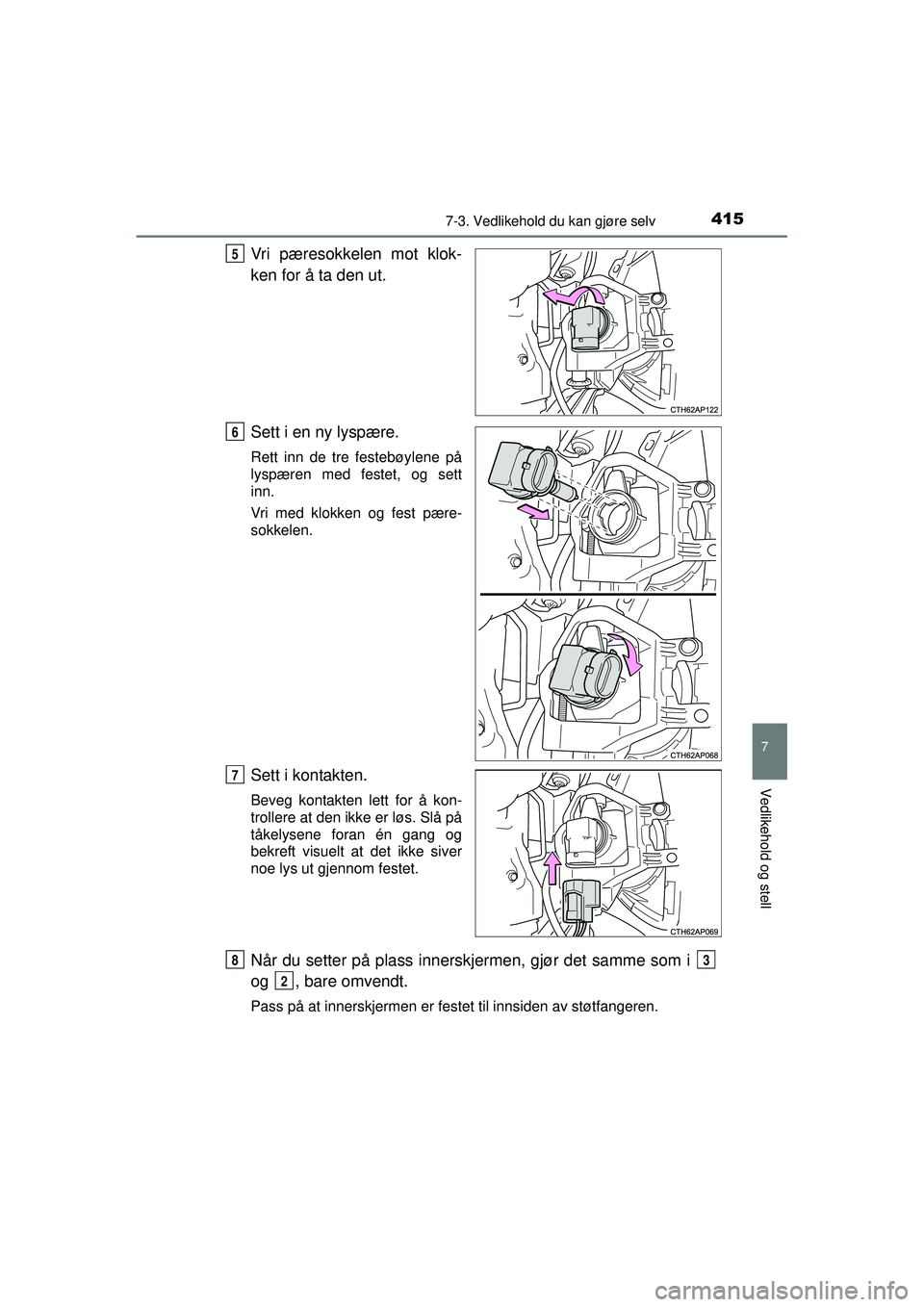

2015 TOYOTA AURIS HYBRID Instruksjoner for bruk (in Norwegian)

4157-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
Vri pæresokkelen mot klok-
ken for å ta den ut.
Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri med klokken og fest pære-
sokkelen.
Sett i kontakten.
Beveg kontakten lett for å kon-
trollere at den ikke er løs. Slå på
tåkelysene foran én gang og
bekreft visuelt at det ikke siver
noe lys ut gjennom festet.
Når du setter på plass innerskjermen, gjør det samme som i
og , bare omvendt.
Pass på at innerskjermen er festet til innsiden av støtfangeren.
5
6
7
83
2
OM12J68NO.book Page 415 Friday, May 22, 2015 3:18 PM

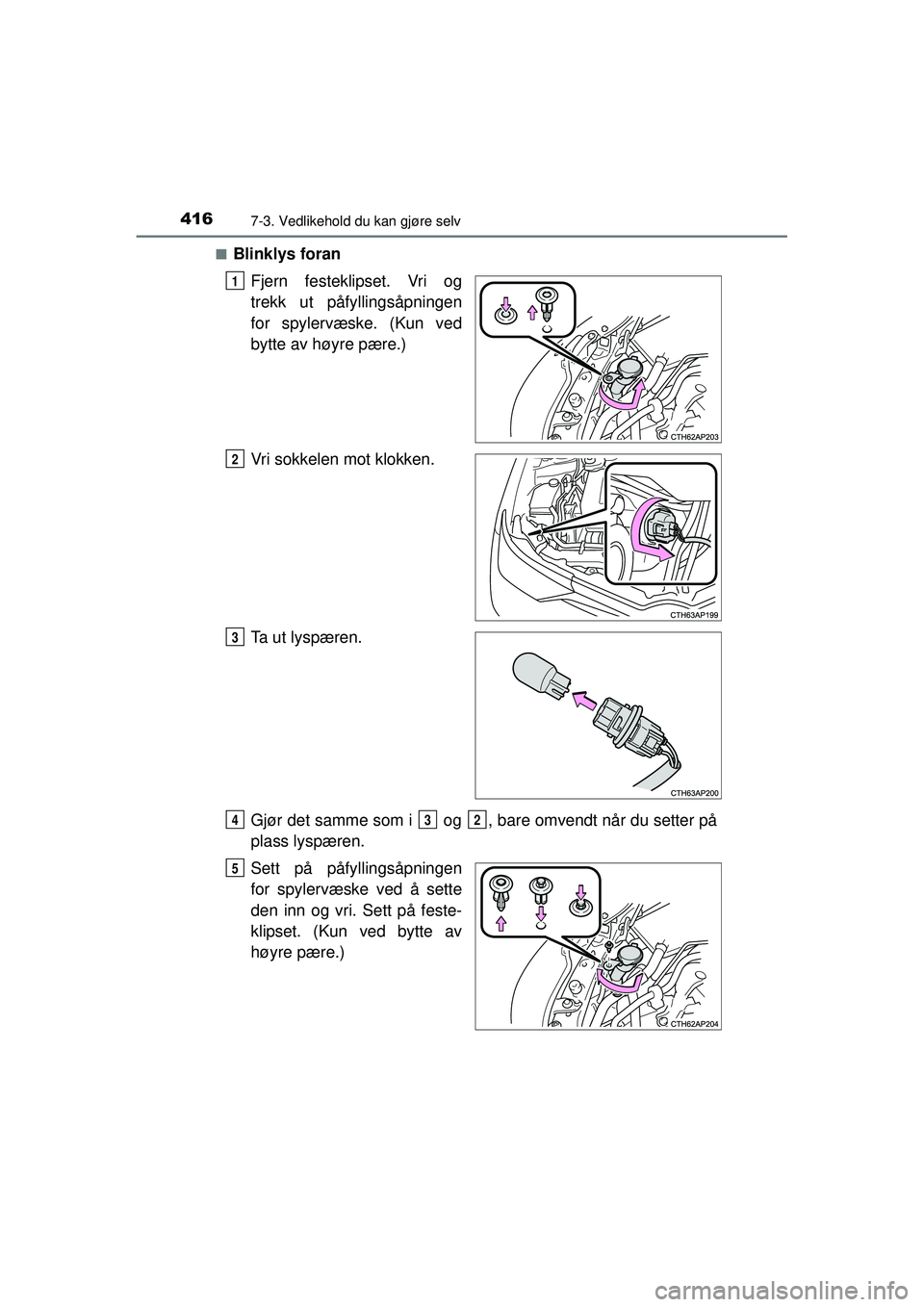

4167-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Blinklys foran
Fjern festeklipset. Vri og
trekk ut påfyllingsåpningen
for spylervæske. (Kun ved
bytte av høyre pære.)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
1
2
3
432
5
OM12J68NO.book Page 416 Friday, May 22, 2015 3:18 PM

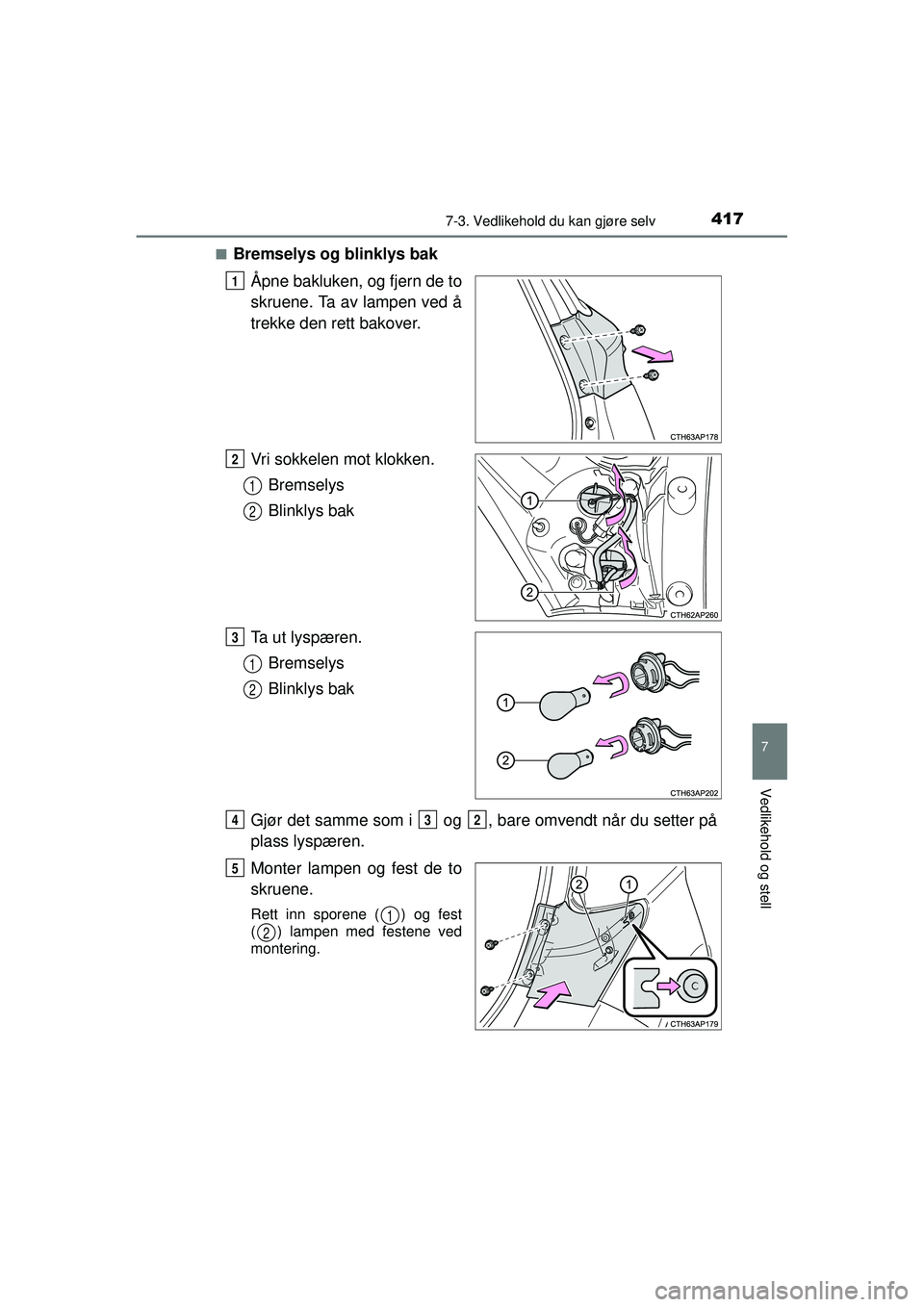

4177-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
■Bremselys og blinklys bakÅpne bakluken, og fjern de to
skruene. Ta av lampen ved å
trekke den rett bakover.
Vri sokkelen mot klokken.Bremselys
Blinklys bak
Ta ut lyspæren. Bremselys
Blinklys bak
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
Monter lampen og fest de to
skruene.
Rett inn sporene ( ) og fest
( ) lampen med festene ved
montering.
1
2
1
2
3
1
2
432
5
1
2
OM12J68NO.book Page 417 Friday, May 22, 2015 3:18 PM

4187-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Ryggelys
Åpne bakluken, og ta av dek-
selet.
Sett en flat skrutrekker eller lig-
nende inn i hullet på toppen av
dekselet og fjern som vist i illus-
trasjonen.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta ut lyspæren.
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM12J68NO.book Page 418 Friday, May 22, 2015 3:18 PM

4197-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
■SkiltlysTa ut lykten
Sett en flat skrutrekker eller lig-
nende inn i hullet ved siden av
lykten og fjern som vist i illustra-
sjonen.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta ut lyspæren
Følg trinnene i motsatt rekk efølge når du monterer.
1
2
3
4
OM12J68NO.book Page 419 Friday, May 22, 2015 3:18 PM

4207-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Blinklys på siden
Ta av dekselet
Sett inn en flat skrutrekker og
skyv langs siden av blinklyset.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Trykk på de to klipsene og
fjern sideblinklyset fra skjer-
men.
Ta ut kontakten fra sideblin-
klysskjermen.
Ta ut pæren.
1
2
3
4
OM12J68NO.book Page 420 Friday, May 22, 2015 3:18 PM

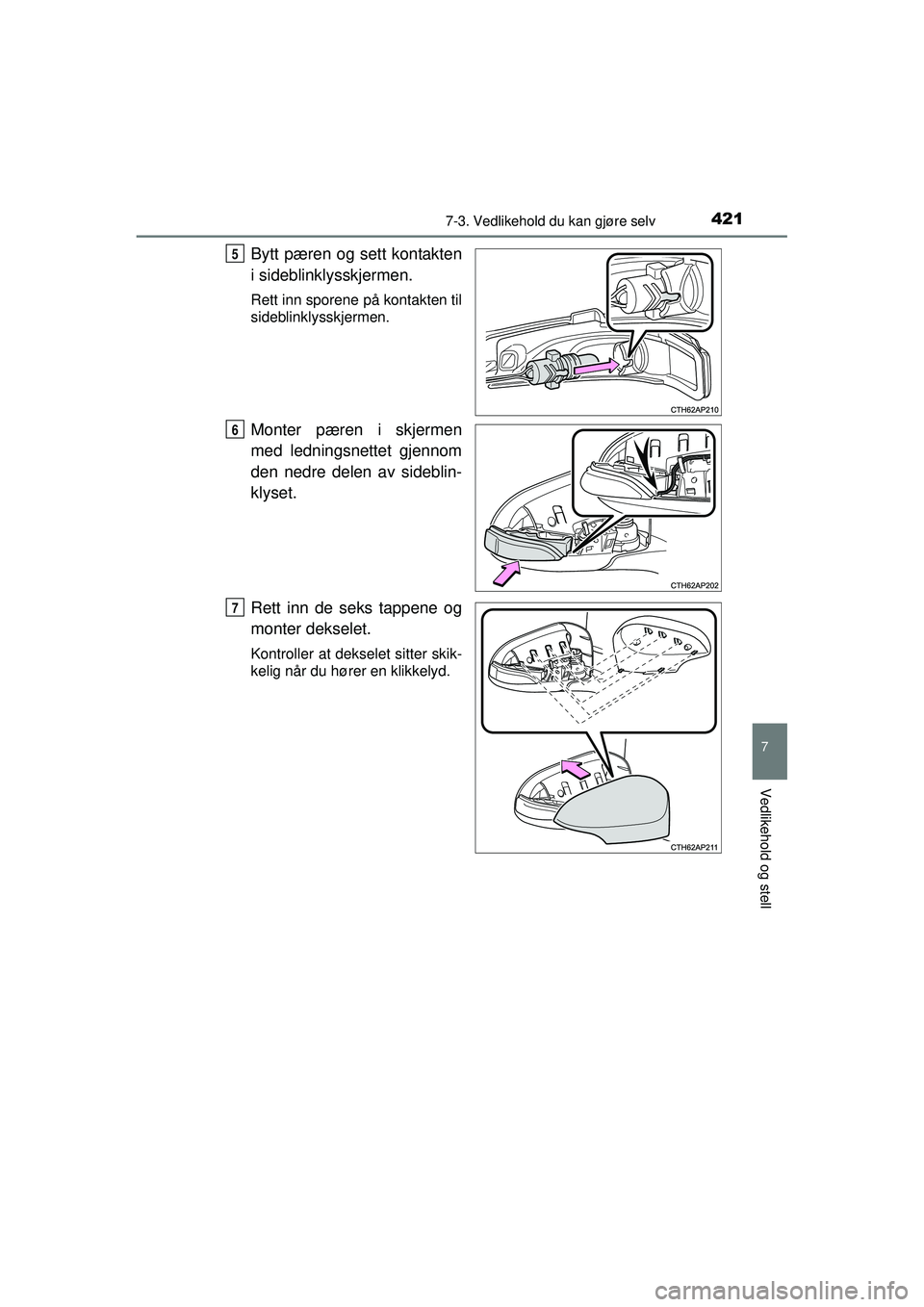

4217-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
Bytt pæren og sett kontakten
i sideblinklysskjermen.
Rett inn sporene på kontakten til
sideblinklysskjermen.
Monter pæren i skjermen
med ledningsnettet gjennom
den nedre delen av sideblin-
klyset.
Rett inn de seks tappene og
monter dekselet.
Kontroller at dekselet sitter skik-
kelig når du hører en klikkelyd.
5
6
7
OM12J68NO.book Page 421 Friday, May 22, 2015 3:18 PM

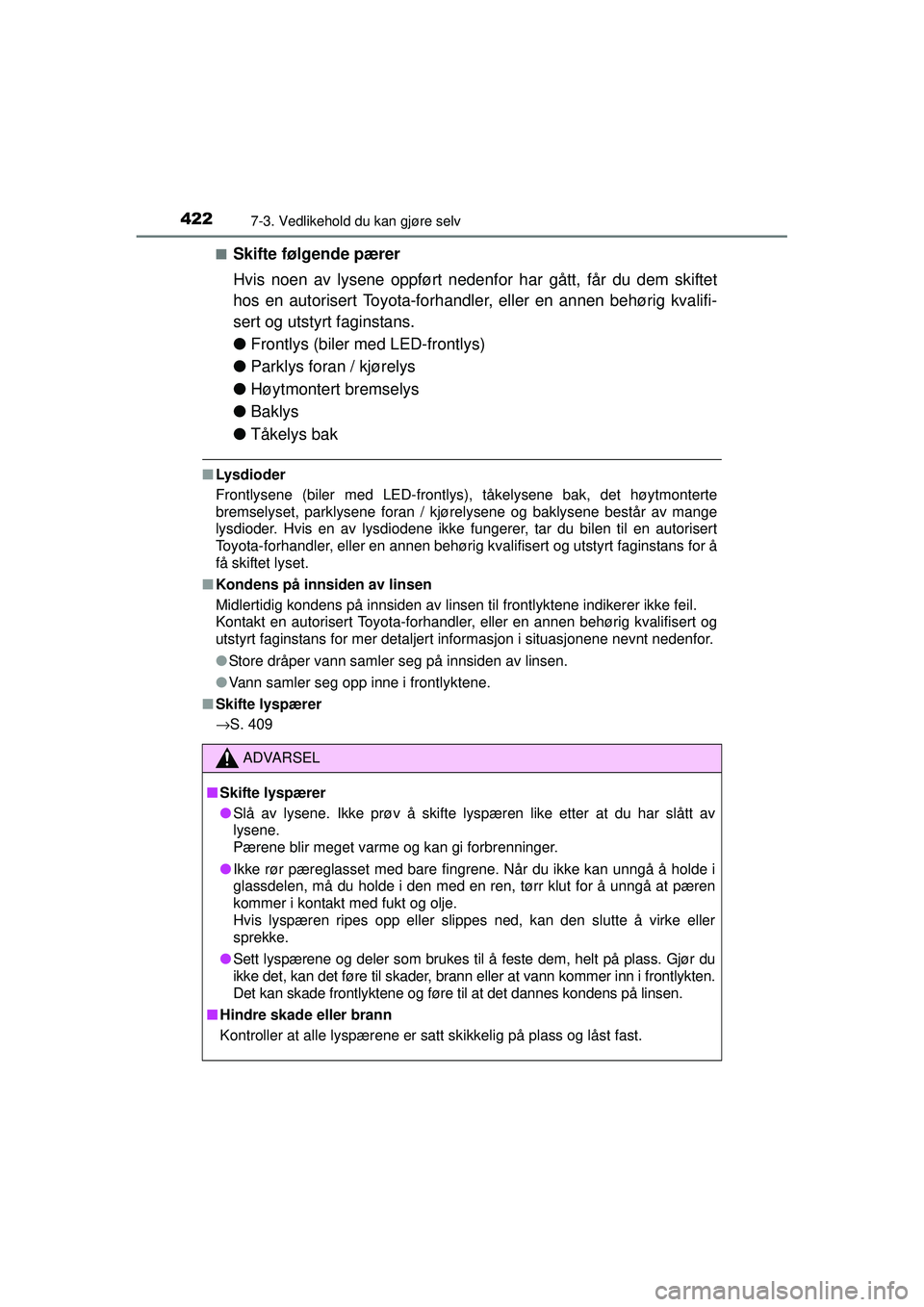

4227-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Skifte følgende pærer
Hvis noen av lysene oppført nedenf
or har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
● Frontlys (biler med LED-frontlys)
● Parklys foran / kjørelys
● Høytmontert bremselys
● Baklys
● Tåkelys bak
■Lysdioder
Frontlysene (biler med LED-frontlys), tåkelysene bak, det høytmonterte
bremselyset, parklysene foran / kjørelysene og baklysene består av mange
lysdioder. Hvis en av lysdiodene ikke fungerer, tar du bilen til en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans for å
få skiftet lyset.
■ Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer \
ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans for mer detaljert informasjon i situasjonene nevnt nedenfor.
●Store dråper vann samler seg på innsiden av linsen.
● Vann samler seg opp inne i frontlyktene.
■ Skifte lyspærer
→S. 409
ADVARSEL
■ Skifte lyspærer
● Slå av lysene. Ikke prøv å skifte lyspæren like etter at du har slått av
lysene.
Pærene blir meget varme og kan gi forbrenninger.
● Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glassdelen, må du holde i den med en ren, tørr klut for å unngå at pæren
kommer i kontakt med fukt og olje.
Hvis lyspæren ripes opp eller slippes ned, kan den slutte å virke eller
sprekke.
● Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i frontlykten.
Det kan skade frontlyktene og føre til at det dannes kondens på linsen.
■ Hindre skade eller brann
Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
OM12J68NO.book Page 422 Friday, May 22, 2015 3:18 PM
