2015 TOYOTA AURIS HYBRID Instruksjoner for bruk (in Norwegian)

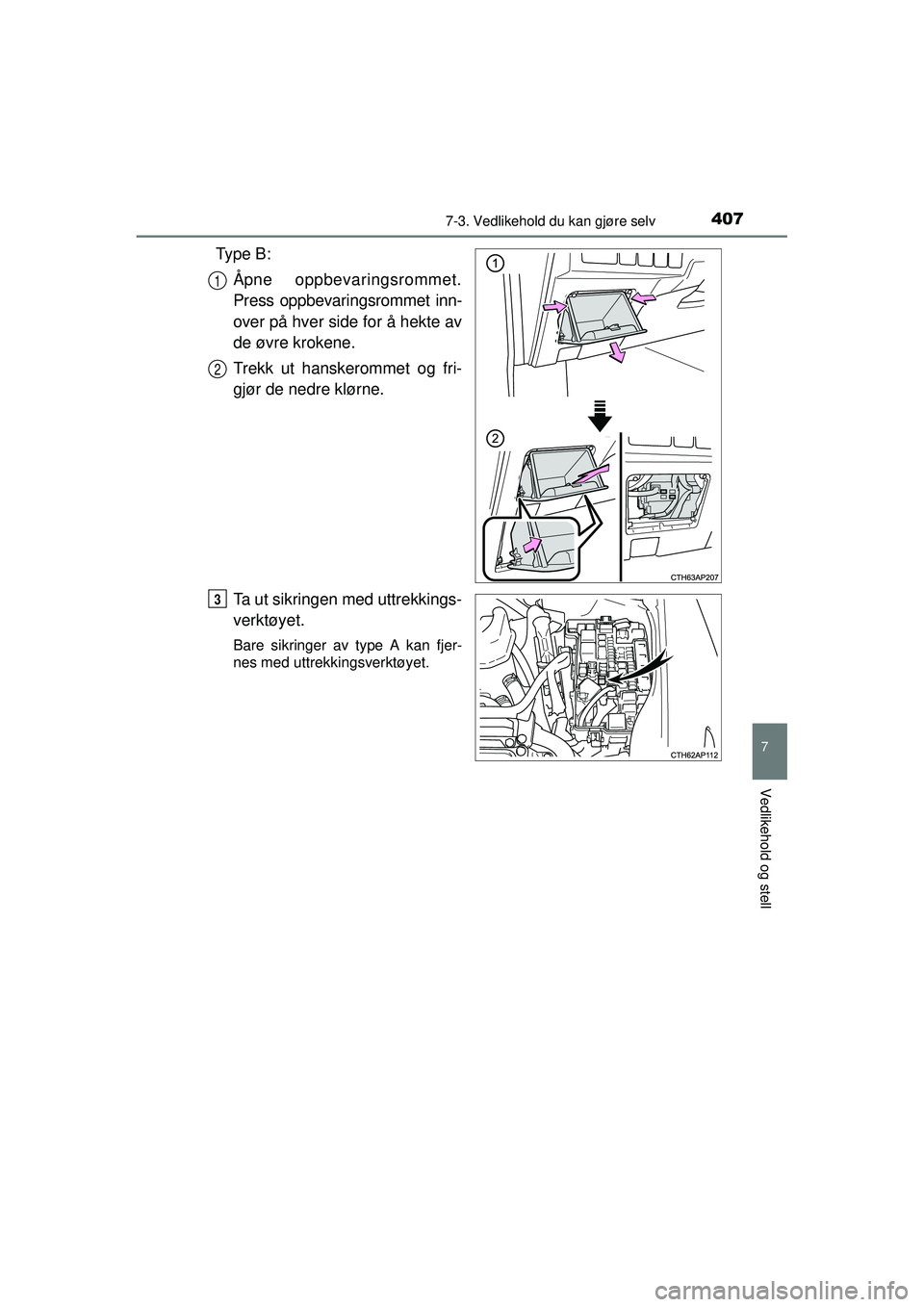

4077-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
Ty p e B :Åpne oppbevaringsrommet.
Press oppbevaringsrommet inn-
over på hver side for å hekte av
de øvre krokene.
Trekk ut hanskerommet og fri-
gjør de nedre klørne.
Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
1
2
3
OM12J68NO.book Page 407 Friday, May 22, 2015 3:18 PM

4087-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kontroller om sikringen har gått.OK sikring
Defekt sikring
Type A, B, C og D:
Skift ut den defekte sikringen med en ny sikring med passende strømstyrke.
Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
4
1
2
XTy p e AXType B
XTy p e CXType D
XTy p e E
OM12J68NO.book Page 408 Friday, May 22, 2015 3:18 PM

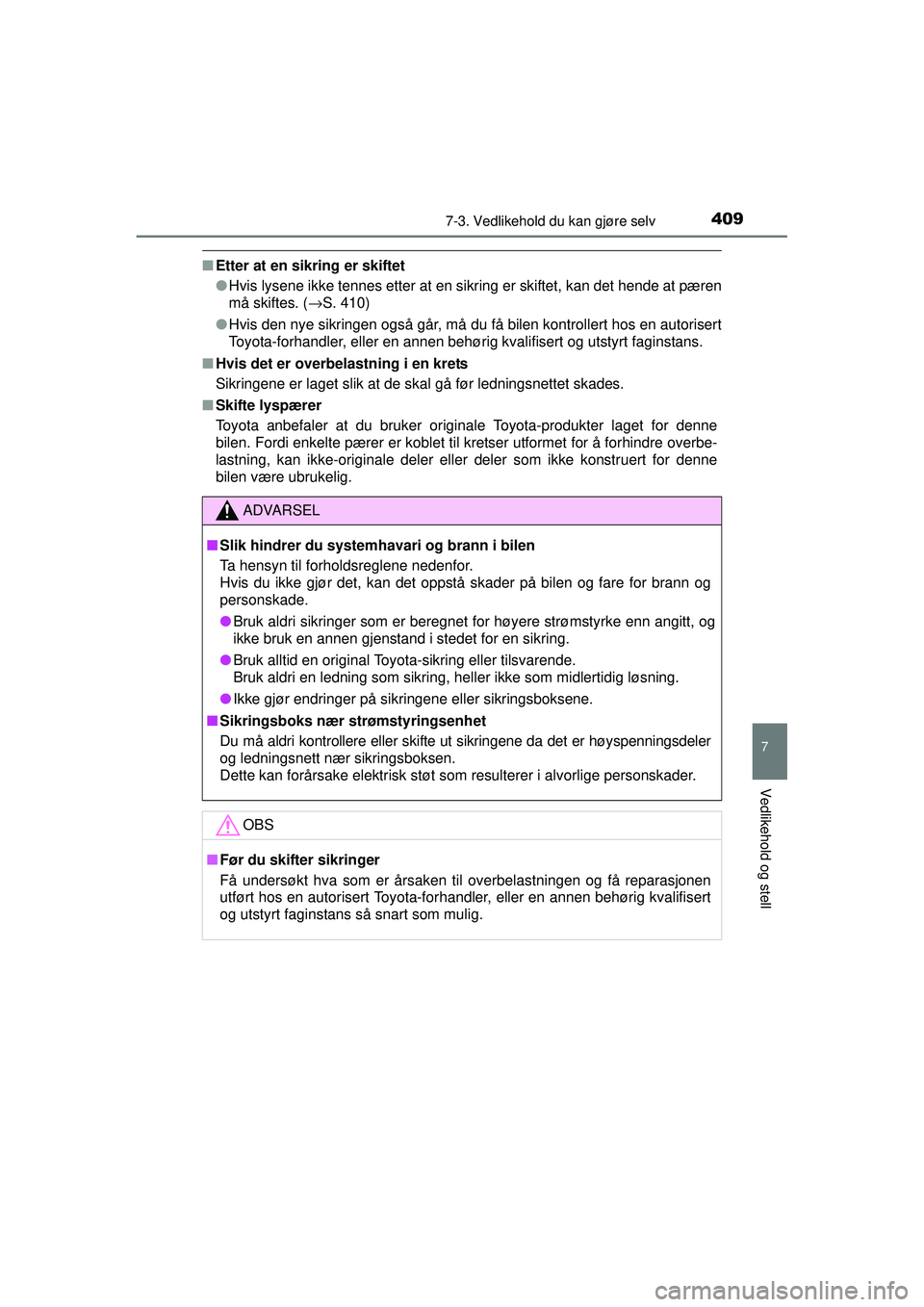

4097-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
■Etter at en sikring er skiftet
●Hvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( →S. 410)
● Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
■ Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
■ Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
■ Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
● Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
● Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
● Ikke gjør endringer på sikringene eller sikringsboksene.
■ Sikringsboks nær st rømstyringsenhet
Du må aldri kontrollere eller skifte ut sikringene da det er høyspenningsdeler
og ledningsnett nær sikringsboksen.
Dette kan forårsake elektrisk støt som resulterer i alvorlige personskader.
OBS
■Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
OM12J68NO.book Page 409 Friday, May 22, 2015 3:18 PM

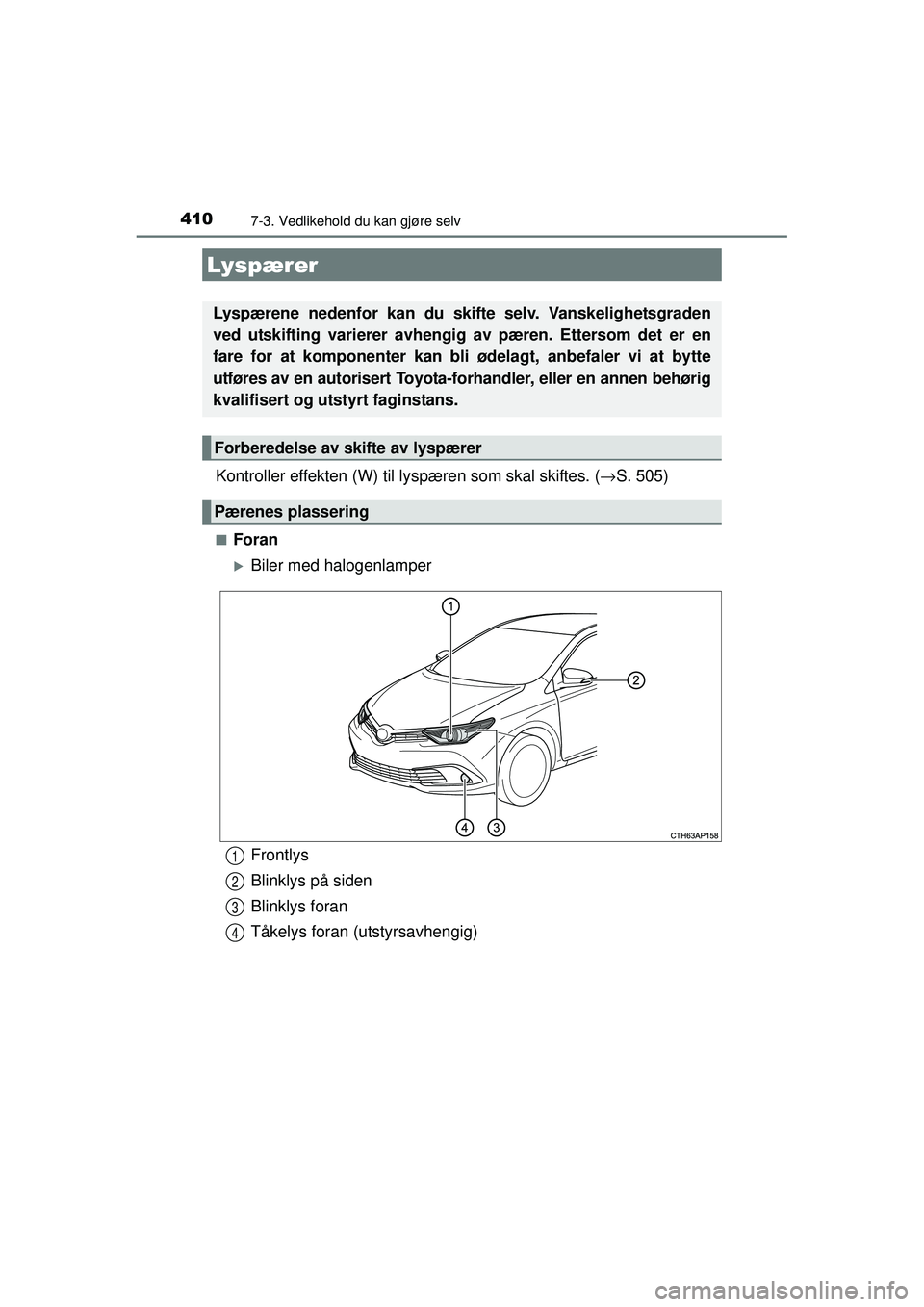

4107-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kontroller effekten (W) til lyspæren som skal skiftes. ( →S. 505)
■Foran
XBiler med halogenlamper
Lyspærer
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Pærenes plassering
Frontlys
Blinklys på siden
Blinklys foran
Tåkelys foran (utstyrsavhengig)1
2
3
4
OM12J68NO.book Page 410 Friday, May 22, 2015 3:18 PM

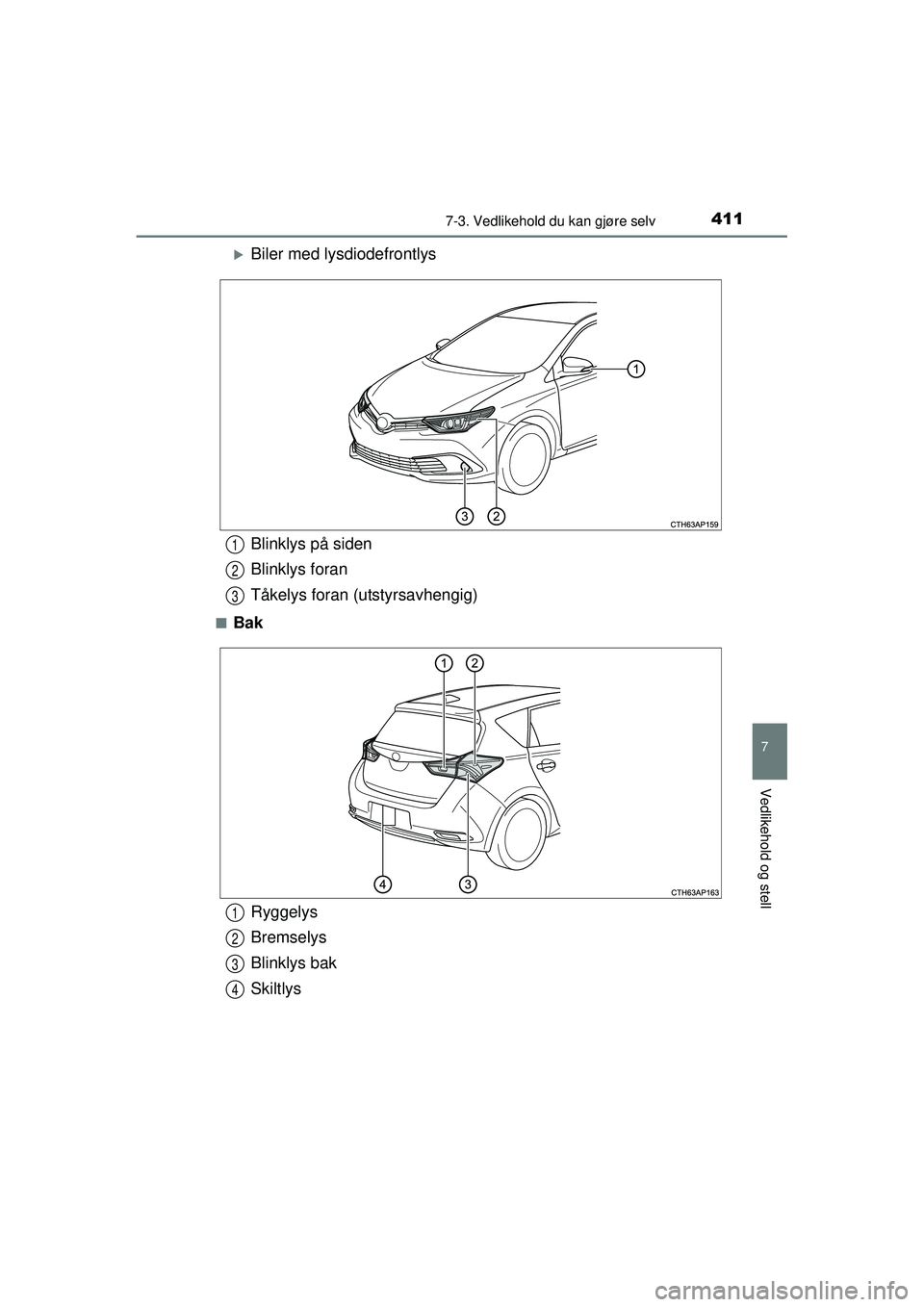

4117-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
XBiler med lysdiodefrontlys
■Bak
Blinklys på siden
Blinklys foran
Tåkelys foran (utstyrsavhengig)1
2
3
Ryggelys
Bremselys
Blinklys bak
Skiltlys1
2
3
4
OM12J68NO.book Page 411 Friday, May 22, 2015 3:18 PM

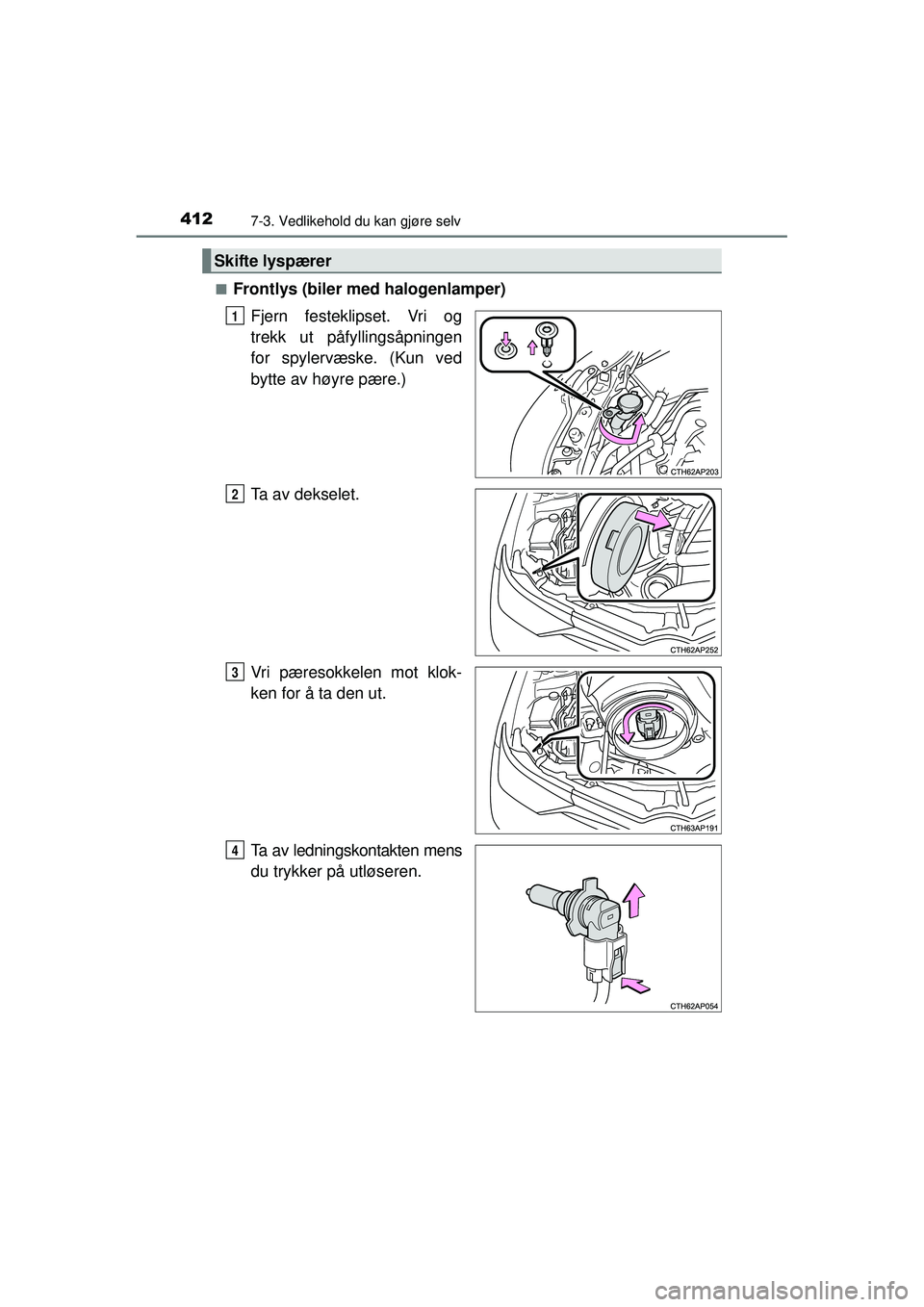

4127-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Frontlys (biler med halogenlamper)
Fjern festeklipset. Vri og
trekk ut påfyllingsåpningen
for spylervæske. (Kun ved
bytte av høyre pære.)
Ta av dekselet.
Vri pæresokkelen mot klok-
ken for å ta den ut.
Ta av ledningskontakten mens
du trykker på utløseren.
Skifte lyspærer
1
2
3
4
OM12J68NO.book Page 412 Friday, May 22, 2015 3:18 PM

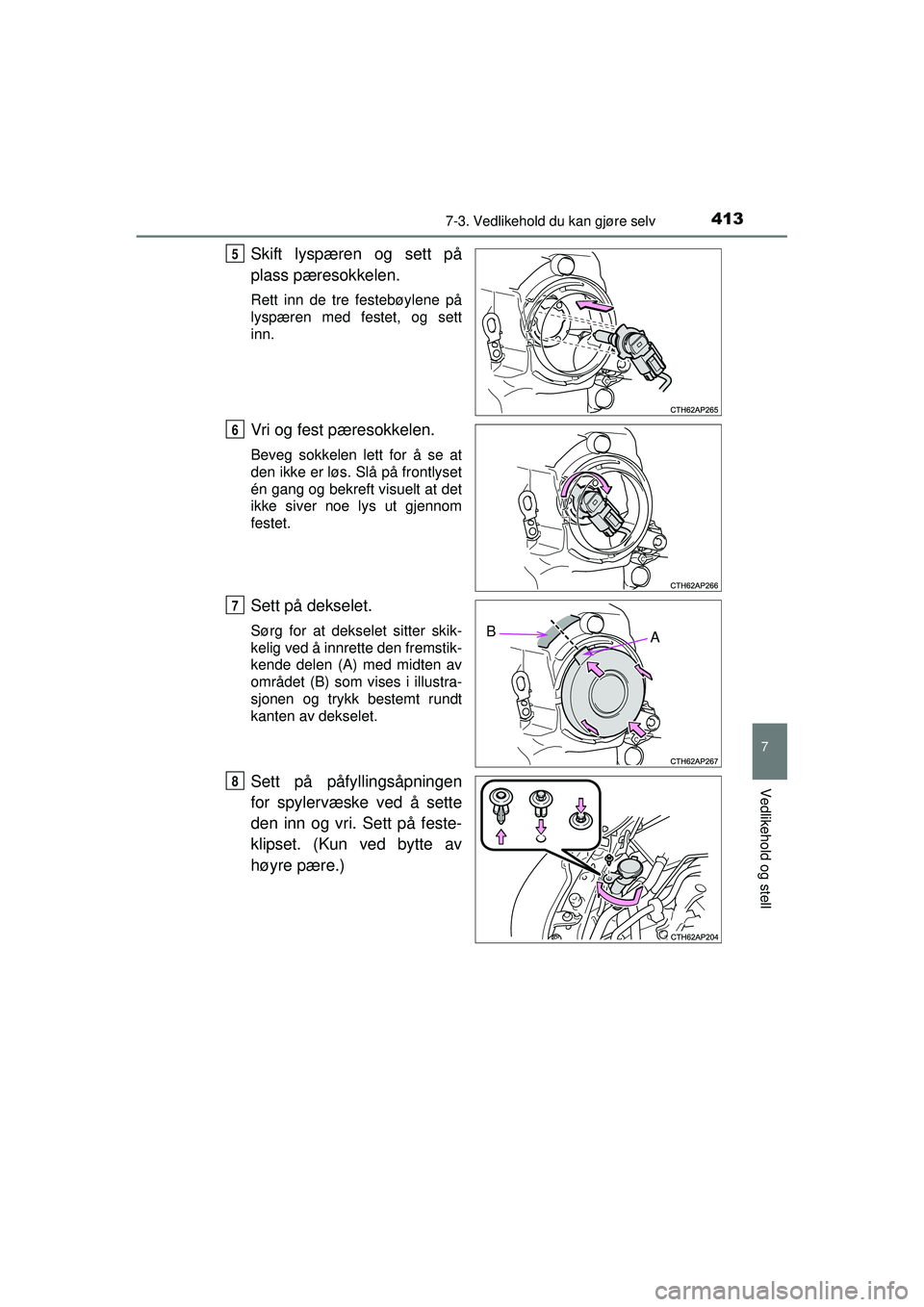

4137-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Sett på dekselet.
Sørg for at dekselet sitter skik-
kelig ved å innrette den fremstik-
kende delen (A) med midten av
området (B) som vises i illustra-
sjonen og trykk bestemt rundt
kanten av dekselet.
Sett på påfyllingsåpningen
for spylervæske ved å sette
den inn og vri. Sett på feste-
klipset. (Kun ved bytte av
høyre pære.)
5
6
AB
7
8
OM12J68NO.book Page 413 Friday, May 22, 2015 3:18 PM

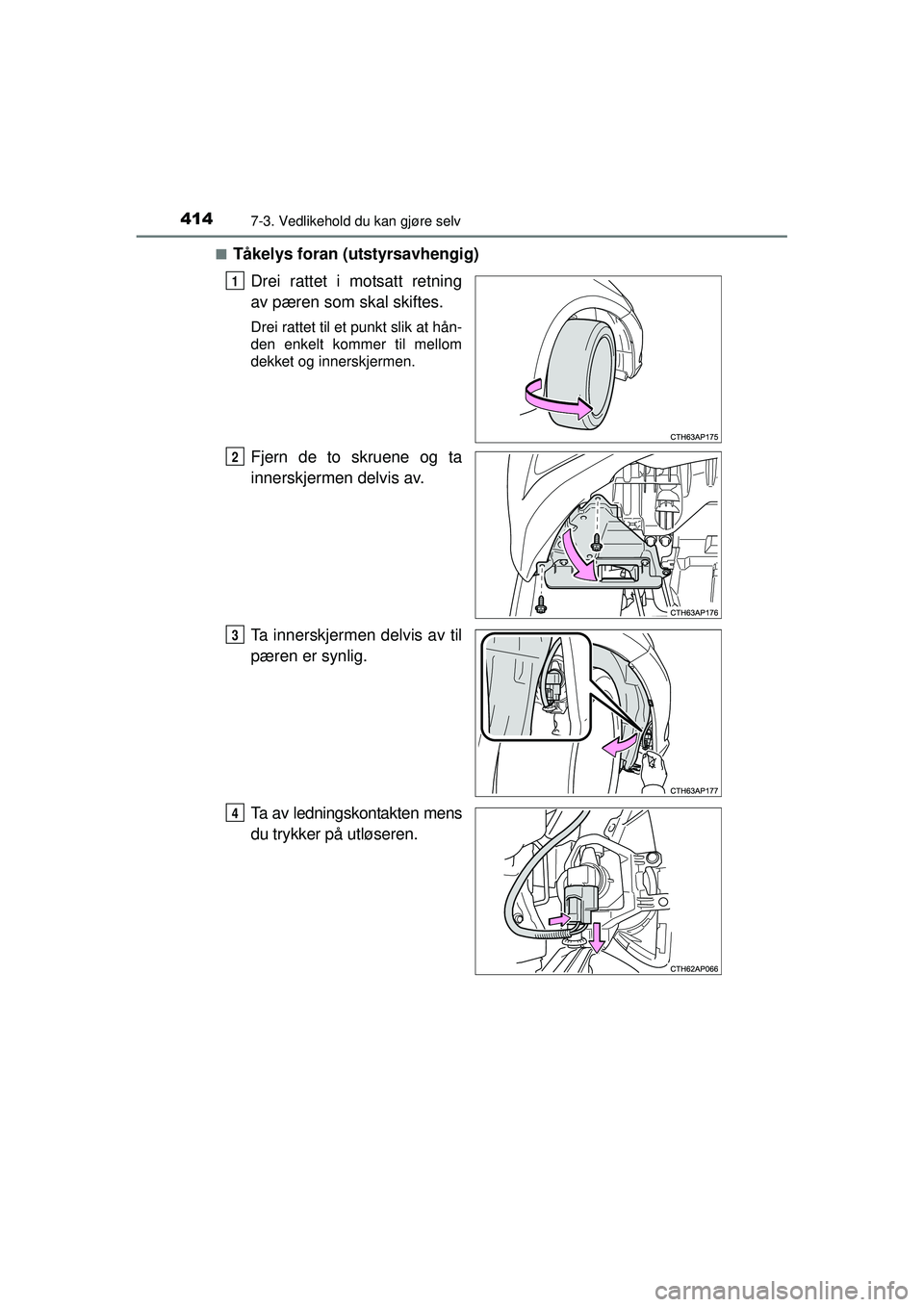

4147-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Tåkelys foran (utstyrsavhengig)
Drei rattet i motsatt retning
av pæren som skal skiftes.
Drei rattet til et punkt slik at hån-
den enkelt kommer til mellom
dekket og innerskjermen.
Fjern de to skruene og ta
innerskjermen delvis av.
Ta innerskjermen delvis av til
pæren er synlig.
Ta av ledningskontakten mens
du trykker på utløseren.
1
2
3
4
