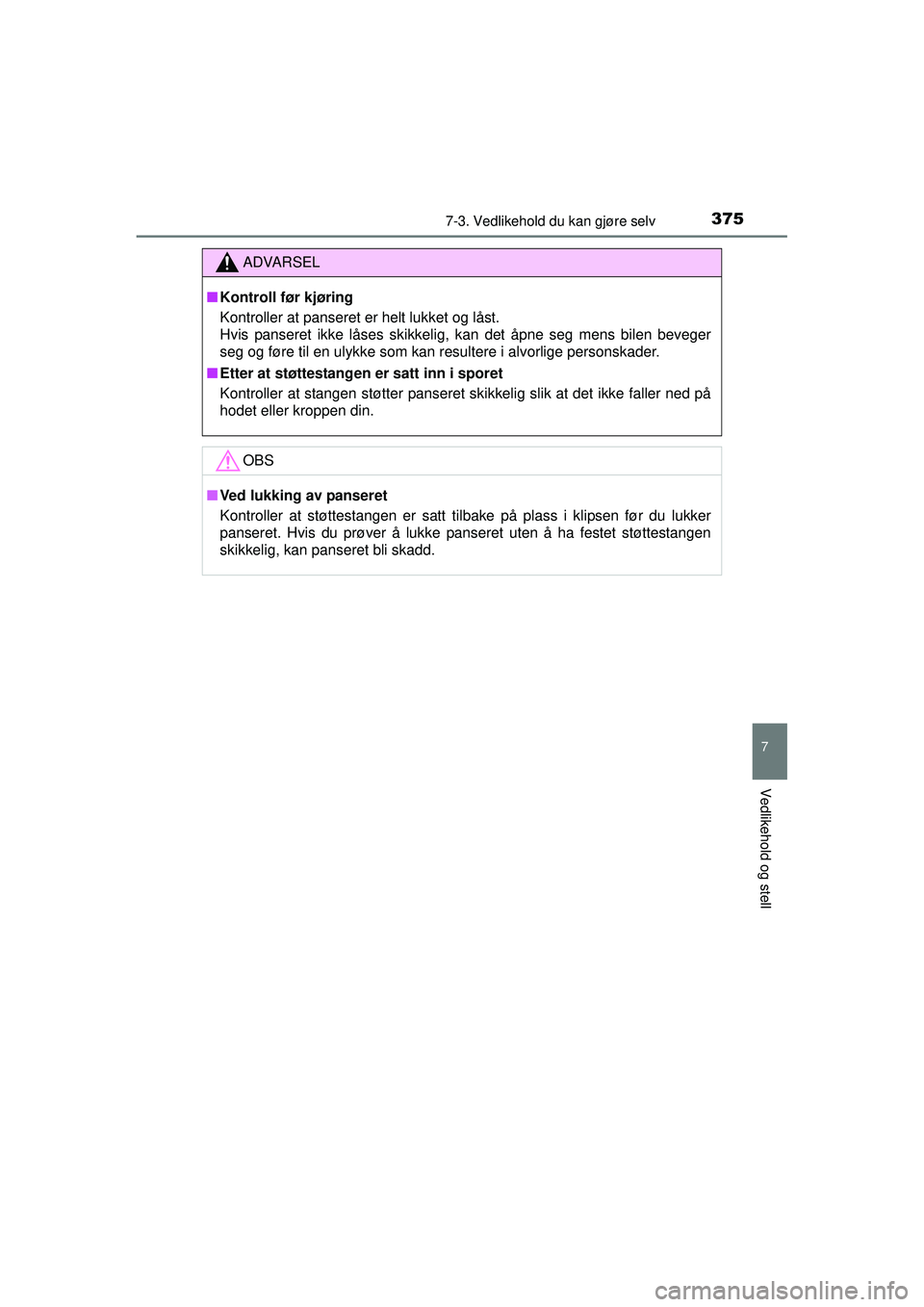

3757-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
ADVARSEL
■ Kontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen beveger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
■ Etter at støttestangen er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
■Ved lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipsen før du lukker
panseret. Hvis du prøver å lukke panseret uten å ha festet støttestangen
skikkelig, kan panseret bli skadd.
OM12J68NO.book Page 375 Friday, May 22, 2015 3:18 PM

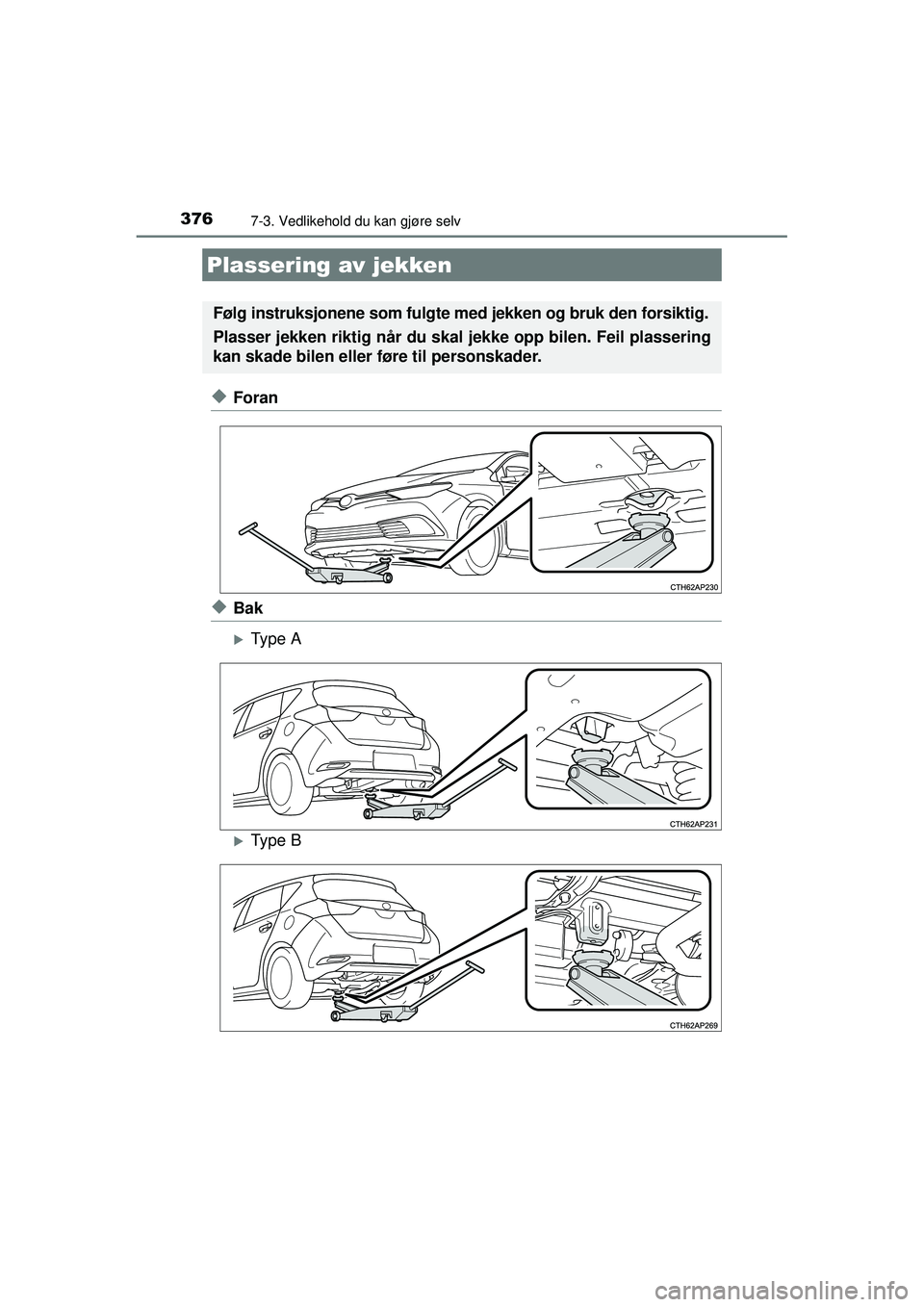

3767-3. Vedlikehold du kan gjøre selv
OM12J68NO
◆Foran
◆Bak
XType A
XType B
Plassering av jekken
Følg instruksjonene som fulgte med jekken og bruk den forsiktig.
Plasser jekken riktig når du skal jekke opp bi len. Feil plassering
kan skade bilen eller føre til personskader.
OM12J68NO.book Page 376 Friday, May 22, 2015 3:18 PM

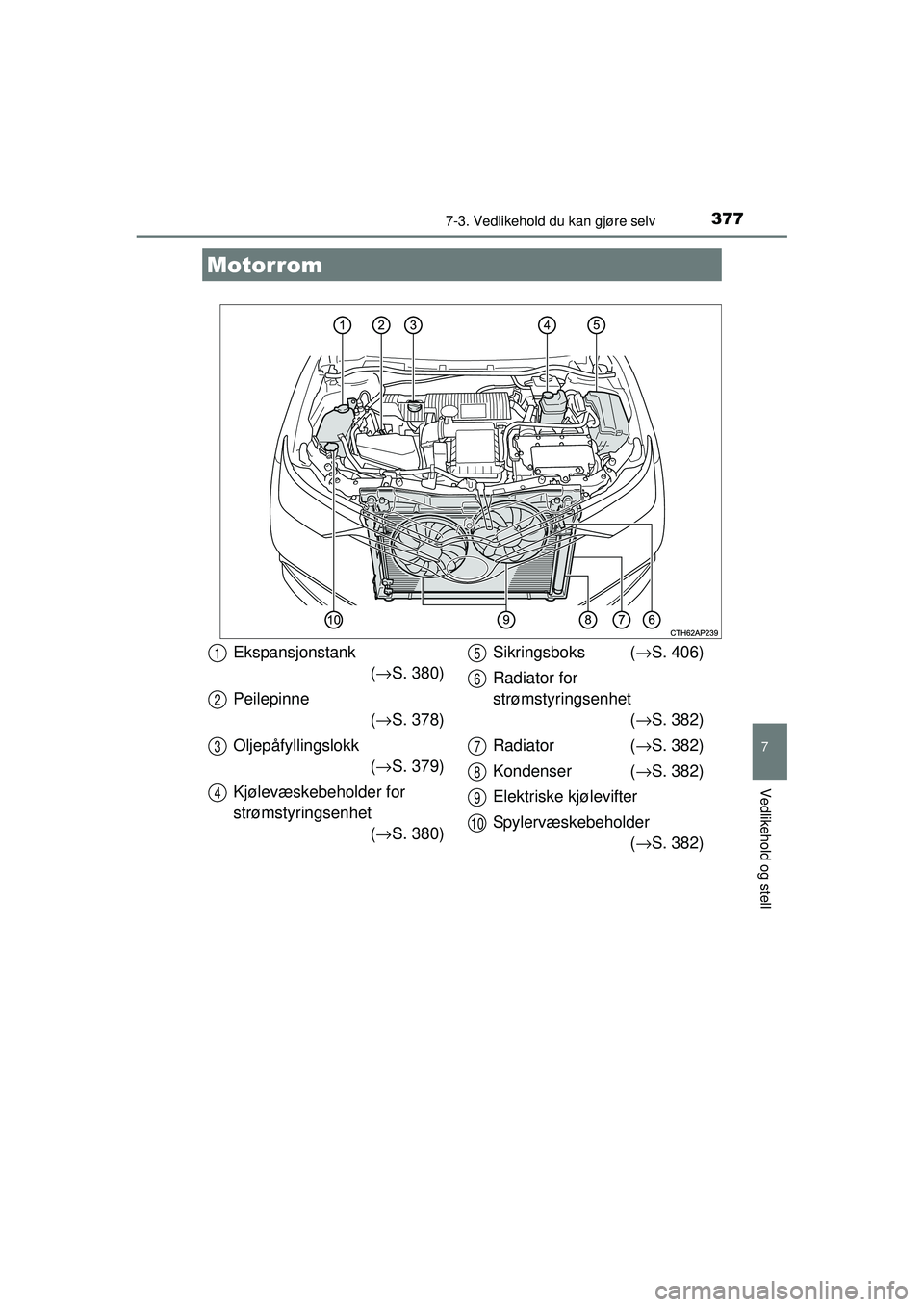

3777-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
Motorrom
Ekspansjonstank(→ S. 380)
Peilepinne (→ S. 378)
Oljepåfyllingslokk (→ S. 379)
Kjølevæskebeholder for
strømstyringsenhet (→ S. 380) Sikringsboks (
→S. 406)
Radiator for
strømstyringsenhet (→ S. 382)
Radiator ( →S. 382)
Kondenser ( →S. 382)
Elektriske kjølevifter
Spylervæskebeholder (→ S. 382)1
2
3
4
5
6
7
8
9
10
OM12J68NO.book Page 377 Friday, May 22, 2015 3:18 PM

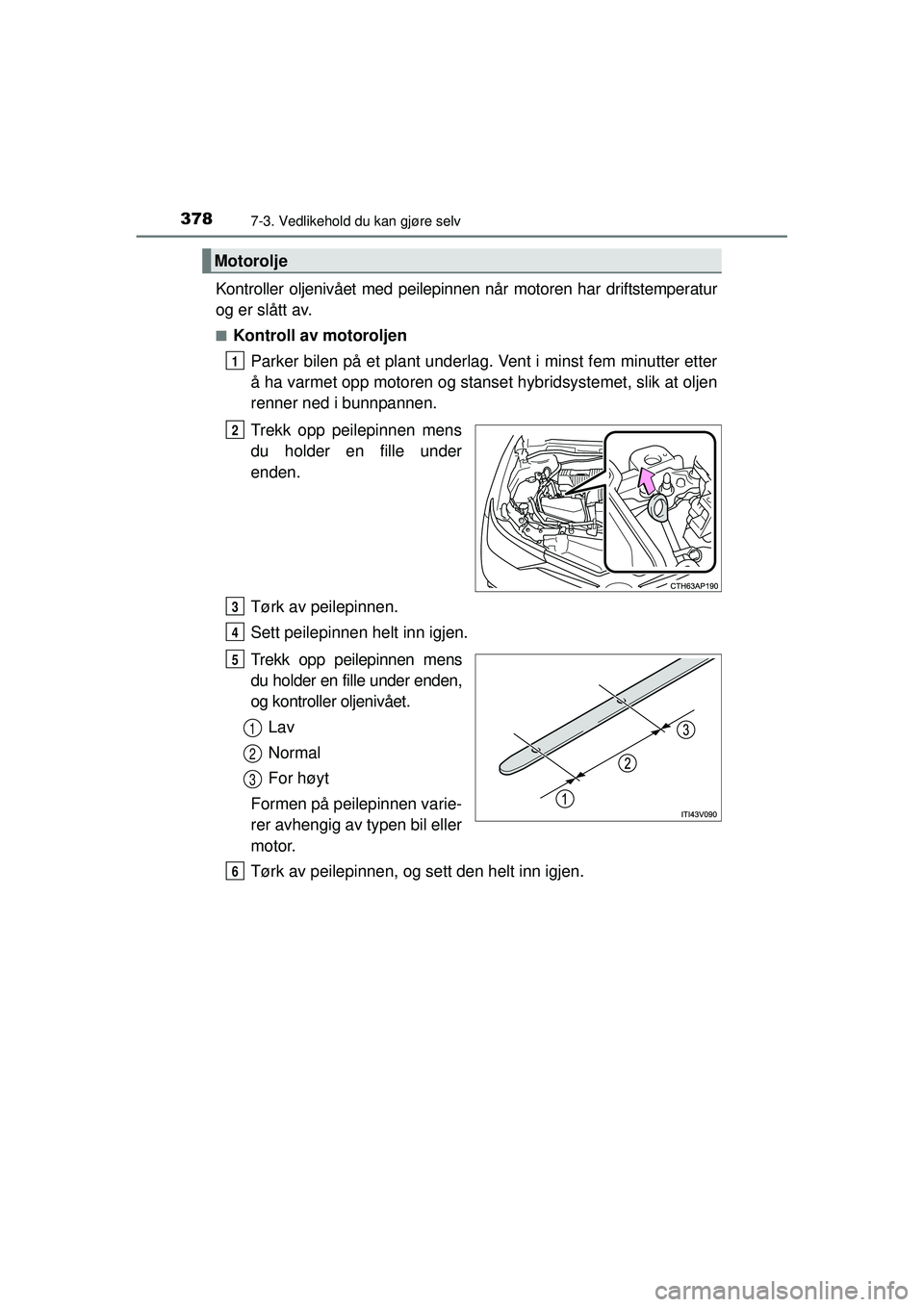

3787-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kontroller oljenivået med peilepinnen når motoren har driftstemperatur
og er slått av.
■Kontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset hybridsystemet, slik at oljen
renner ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under enden,
og kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varie-
rer avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6
OM12J68NO.book Page 378 Friday, May 22, 2015 3:18 PM

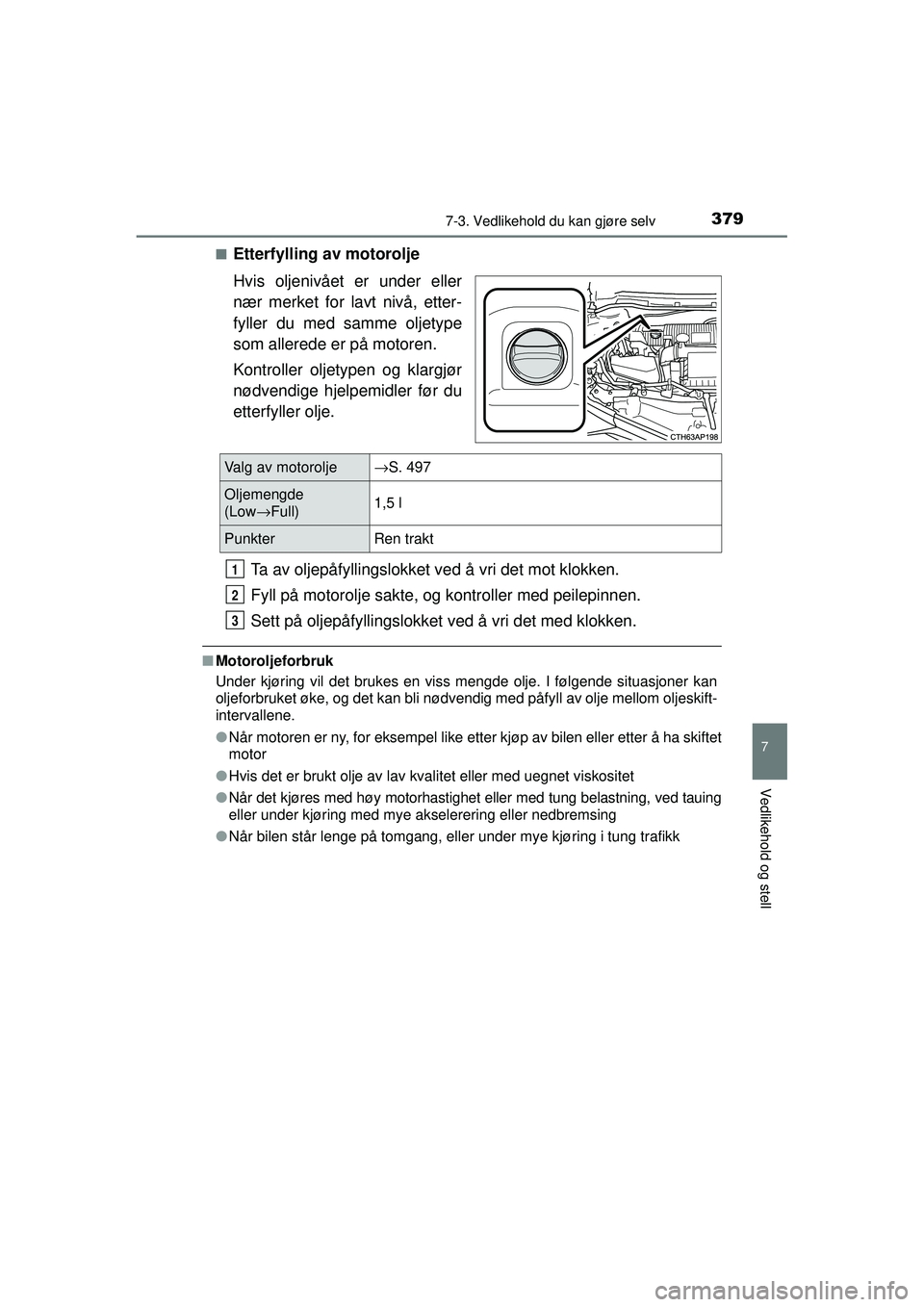

3797-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
■Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
■ Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskift-
intervallene.
●Når motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
● Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
● Når det kjøres med høy motorhastighet eller med tung belastning, ved tauing
eller under kjøring med mye akselerering eller nedbremsing
● Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje →S. 497
Oljemengde
(Low→Full) 1,5 l
Punkter
Ren trakt
1
2
3
OM12J68NO.book Page 379 Friday, May 22, 2015 3:18 PM

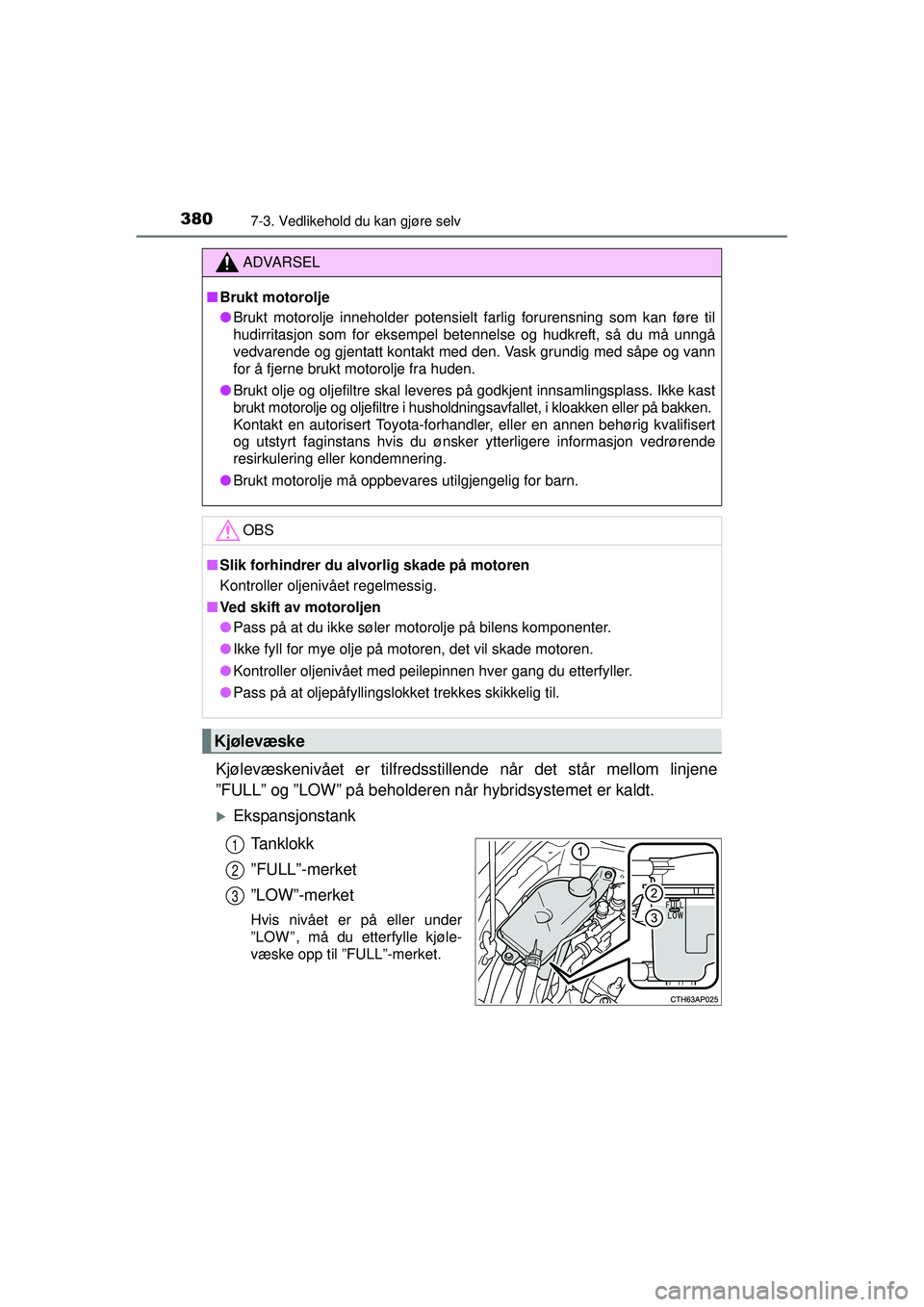

3807-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kjølevæskenivået er tilfredsstillende når det står mellom linjene
”FULL” og ”LOW” på beholderen når hybridsystemet er kaldt.
XEkspansjonstank
Tanklokk
”FULL”-merket
”LOW”-merket
Hvis nivået er på eller under
”LOW” , må du etterfylle kjøle-
væske opp til ”FULL”-merket.
ADVARSEL
■ Brukt motorolje
● Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
● Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bakken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller kondemnering.
● Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
■ Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
■ Ved skift av motoroljen
● Pass på at du ikke søler motorolje på bilens komponenter.
● Ikke fyll for mye olje på motoren, det vil skade motoren.
● Kontroller oljenivået med peilepinnen hver gang du etterfyller.
● Pass på at oljepåfyllingslokket trekkes skikkelig til.
Kjølevæske
1
2
3
OM12J68NO.book Page 380 Friday, May 22, 2015 3:18 PM

3817-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
XKjølevæskebeholder for strømstyringsenhetTanklokk
”FULL”-merket
”LOW”-merket
Hvis nivået er på eller under
”LOW”-merket, må du etterfylle
kjølevæske opp til ”FULL”-mer-
ket.
■Valg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 °C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans for å få ytterligere informasjon om kjølevæske for motoren.
■ Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere om det er lekkasjer i kjølesystemet.
1
2
3
ADVARSEL
■ Når hybridsystemet er varmt
Ikke ta av lokket på ekspansjonstanken.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis lok-
ket tas av. Dette kan føre til forbrenninger eller andre alvorlige personskader.
OBS
■Etterfylling av kjølevæske
Kjølevæske er verken rent vann eller ko nsentrert frostvæske. Den riktige blan-
dingen av vann og frostvæske må brukes for å få riktig smøring, korrosjonsbe-
skyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken nøye.
■ Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM12J68NO.book Page 381 Friday, May 22, 2015 3:18 PM

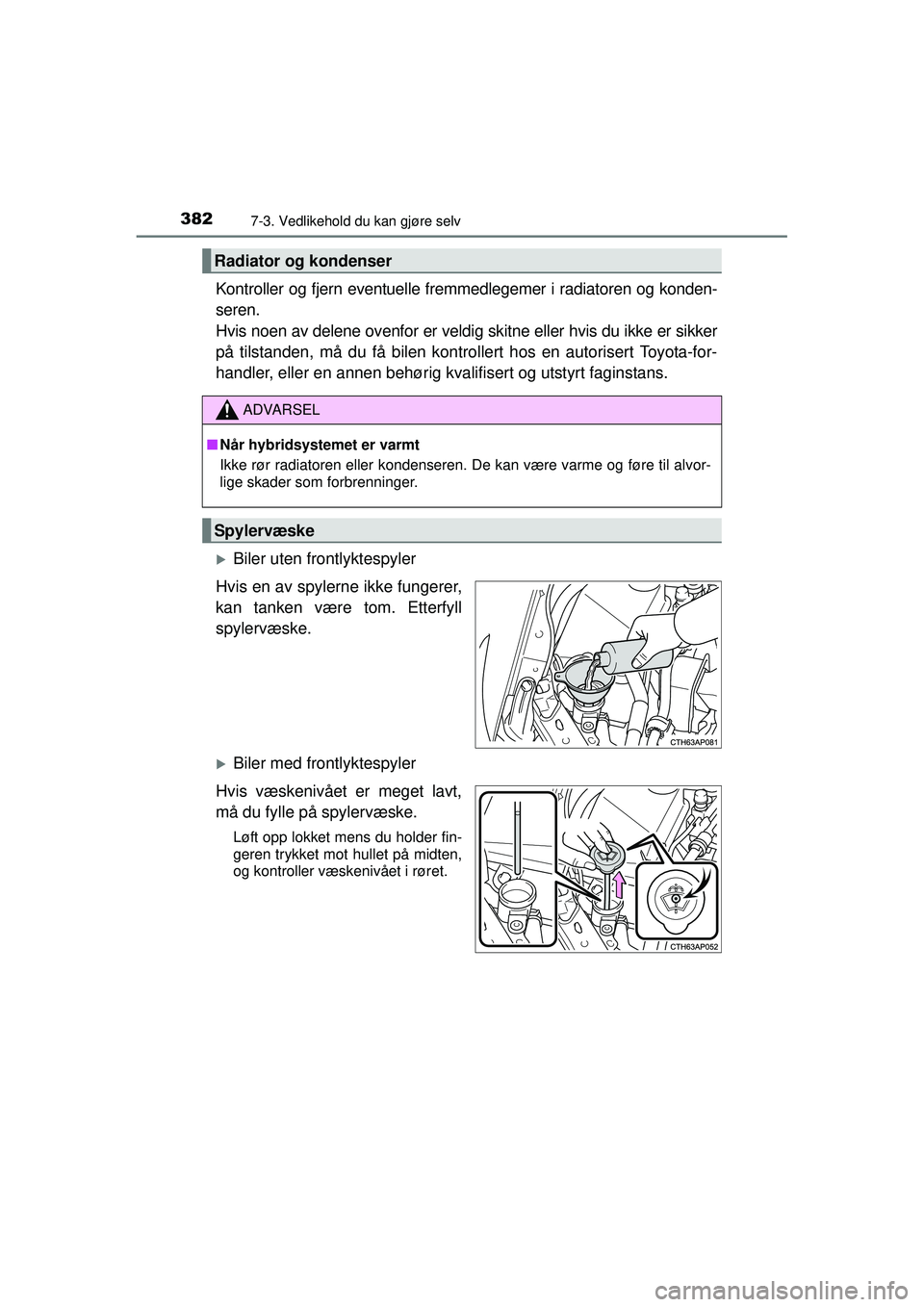

3827-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og konden-
seren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sikker
på tilstanden, må du få bilen kontrollert hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
XBiler uten frontlyktespyler
Hvis en av spylerne ikke fungerer,
kan tanken være tom. Etterfyll
spylervæske.
XBiler med frontlyktespyler
Hvis væskenivået er meget lavt,
må du fylle på spylervæske.
Løft opp lokket mens du holder fin-
geren trykket mot hullet på midten,
og kontroller væskenivået i røret.
Radiator og kondenser
ADVARSEL
■ Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvor-
lige skader som forbrenninger.
Spylervæske
