5298-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Wenn Sie ein Überbrückungskabel (oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Verfügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
Öffnen Sie die Motorhaube und die
Abdeckung des Sicherungsblocks.
Öffnen Sie die Abdeckung des
Starthilfeanschlusses.

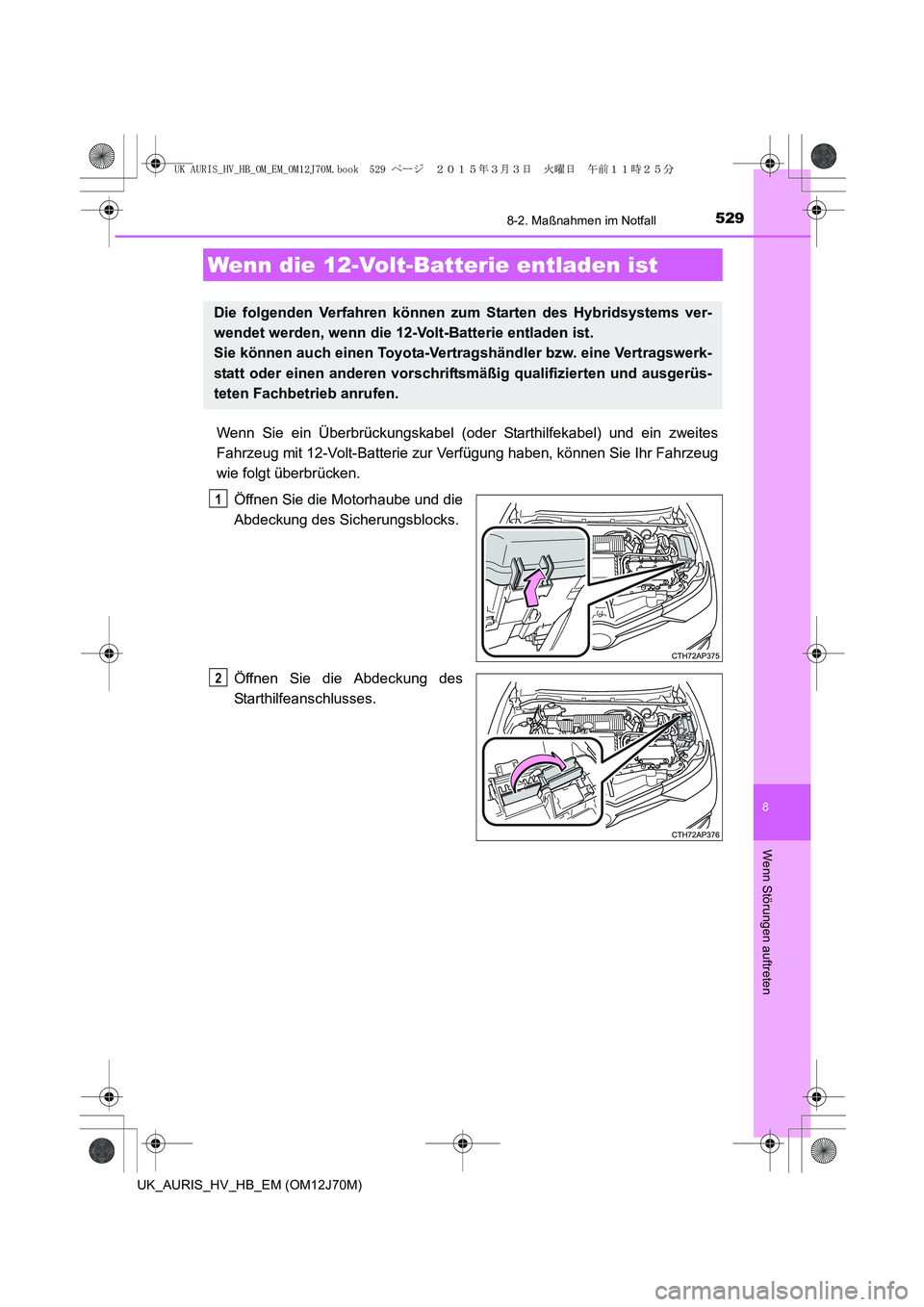

Wenn die 12-Volt-Batterie entladen ist
Die folgenden Verfahren können zum Starten des Hybridsystems ver-
wendet werden, wenn die 12-Volt-Batterie entladen ist.
Sie können auch einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb anrufen.
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 529 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5308-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)

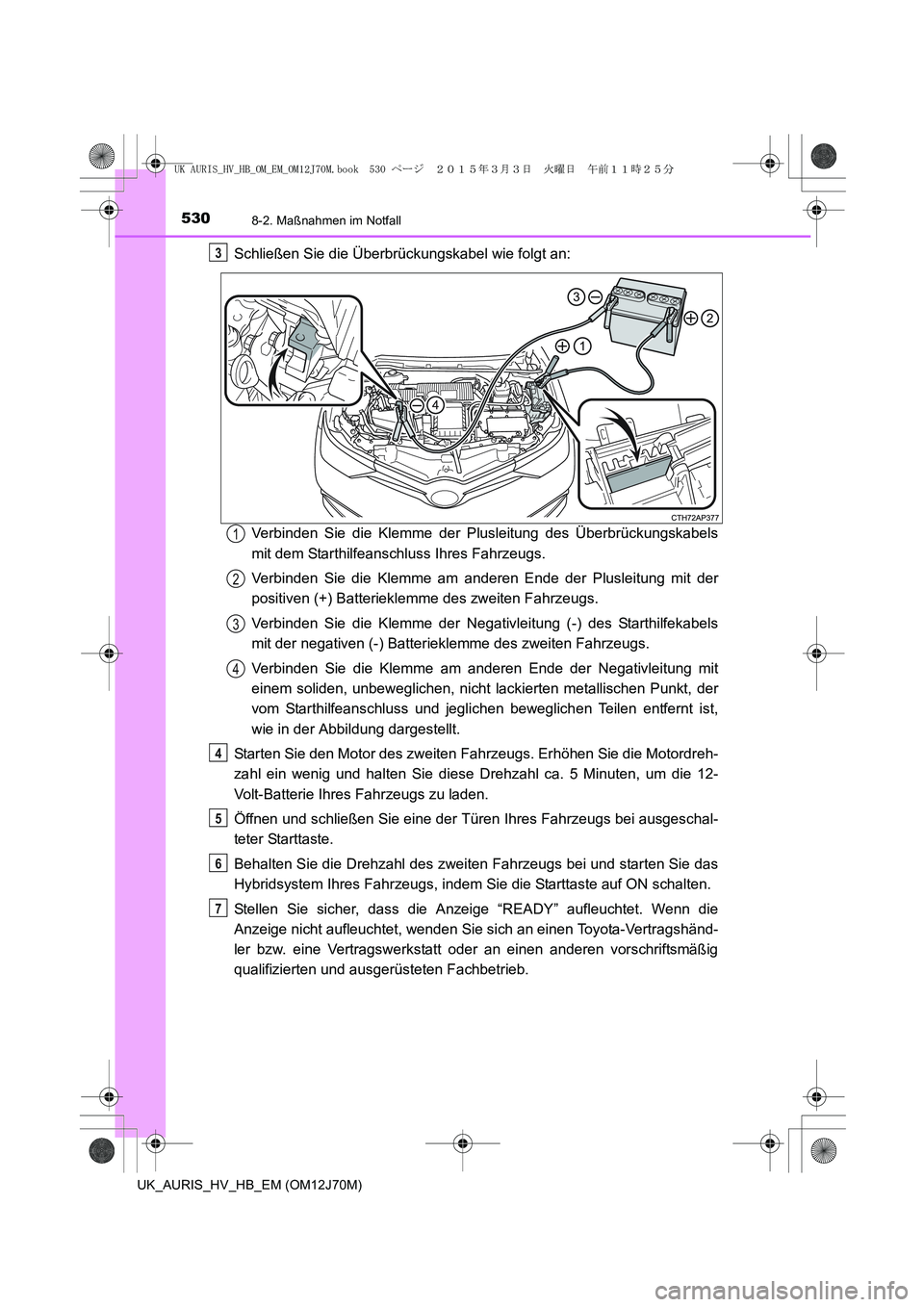

Schließen Sie die Überbrückungskabel wie folgt an:
Verbinden Sie die Klemme der Plusleitung des Überbrückungskabels
mit dem Starthilfeanschluss Ihres Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Plusleitung mit der
positiven (+) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme der Negativleitung (-) des Starthilfekabels
mit der negativen (-) Batterieklemme des zweiten Fahrzeugs.
Verbinden Sie die Klemme am anderen Ende der Negativleitung mit
einem soliden, unbeweglichen, nicht lackierten metallischen Punkt, der
vom Starthilfeanschluss und jeglichen beweglichen Teilen entfernt ist,
wie in der Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie diese Drehzahl ca. 5 Minuten, um die 12-
Volt-Batterie Ihres Fahrzeugs zu laden.
Öffnen und schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschal-
teter Starttaste.
Behalten Sie die Drehzahl des zweiten Fahrzeugs bei und starten Sie das
Hybridsystem Ihres Fahrzeugs, indem Sie die Starttaste auf ON schalten.
Stellen Sie sicher, dass die Anzeige “READY” aufleuchtet. Wenn die
Anzeige nicht aufleuchtet, wenden Sie sich an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder an einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.3
1
2
3
4
4
5
6
7
UK AURIS_HV_HB_OM_EM_OM12J70M.book 530 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5318-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Entfernen Sie die Überbrückungskabel in genau umgekehrter Reihenfolge
zu der, in der sie angebracht wurden, sobald das Hybridsystem des Fahr-
zeugs gestartet wurde.
Schließen Sie die Abdeckung des Starthilfeanschlusses und befestigen
Sie die Abdeckung des Sicherungskastens wieder an ihrer ursprünglichen
Position.
Beim Einbau haken Sie zunächst die Abdeckung des Sicherungskastens in die
zwei Fixiernasen ein.
Sobald das Hybridsystem startet, lassen Sie das Fahrzeug so bald wie mög-
lich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
■Hybridsystem mit entladener 12-Volt-Batterie starten
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
●Schalten Sie bei ausgeschaltetem Hybridsystem die Scheinwerfer und das Audio-
system aus.
●Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem Verkehrsaufkommen.
■Wenn die 12-Volt-Batterie ausgebaut oder entladen ist
●Das Hybridsystem startet möglicherweise nicht. (→S. 427)
●Wenn die 12-Volt-Batterie in Schaltstellung P entladen wurde, ist es nicht möglich,
die Schaltstellung aus P zu ändern. In diesem Fall kann das Fahrzeug nur mit ange-
hobenen Vorderrädern abgeschleppt werden, da die Vorderräder durch die Park-
sperre blockiert sind. (→S. 475)
●Wenn die 12-Volt-Batterie wieder angeschlossen ist, starten Sie das Hybridsystem,
betätigen Sie das Bremspedal und überprüfen Sie, ob das Schalten in jede Schalt-
stellung möglich ist.
●Fahrzeuge mit einem Alarm: Vergewissern Sie sich, dass der Schlüssel nicht im
Fahrzeug ist, wenn Sie die 12-Volt-Batterie aufladen oder austauschen. Der Schlüs-
sel kann im Fahrzeug eingeschlossen werden, wenn der Alarm aktiviert wird.
(→S. 90)
■Laden der 12-Volt-Batterie
Die in der 12-Volt Batterie gespeicherte Elektrizität entlädt sich aufgrund natürlicher
Entladung und leichten Verbrauchs durch bestimmte elektrische Anlagen allmählich
selbst, auch wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug für lange Zeit
ungenutzt bleibt, kann sich die 12-Volt-Batterie entladen und das Hybridsystem lässt
sich eventuell nicht starten. (Die 12-Volt-Batterie wird während des Betriebs des Hyb-
ridsystems automatisch aufgeladen.)
8
9
UK AURIS_HV_HB_OM_EM_OM12J70M.book 531 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5328-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)■Beim Laden oder Austauschen der 12-Volt-Batterie
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: In manchen Fällen ist es nicht
möglich, bei entladener 12-Volt-Batterie die Türen mit dem intelligenten Einstiegs- &
Startsystem zu entriegeln. Verriegeln oder entriegeln Sie die Türen mit der Fernbe-
dienung oder dem mechanischen Schlüssel.
●Eventuell startet das Hybridsystem nach dem Aufladen der 12-Volt-Batterie nicht
beim ersten Versuch, nach dem zweiten Versuch wird es jedoch normal starten. Dies
ist keine Funktionsstörung.
●Der Modus der Starttaste wird vom Fahrzeug gespeichert. Wenn die 12-Volt-Batterie
wieder angeklemmt wird, kehrt das System in den Modus zurück, in dem es sich vor
dem Entladen der 12-Volt-Batterie befand. Schalten Sie vor dem Abklemmen der 12-
Volt-Batterie die Starttaste aus.
Wenn Sie nicht genau wissen, in welchem Modus sich die Starttaste vor dem Entla-
den der 12-Volt-Batterie befand, seien Sie besonders vorsichtig beim erneuten
Anklemmen der 12-Volt-Batterie.

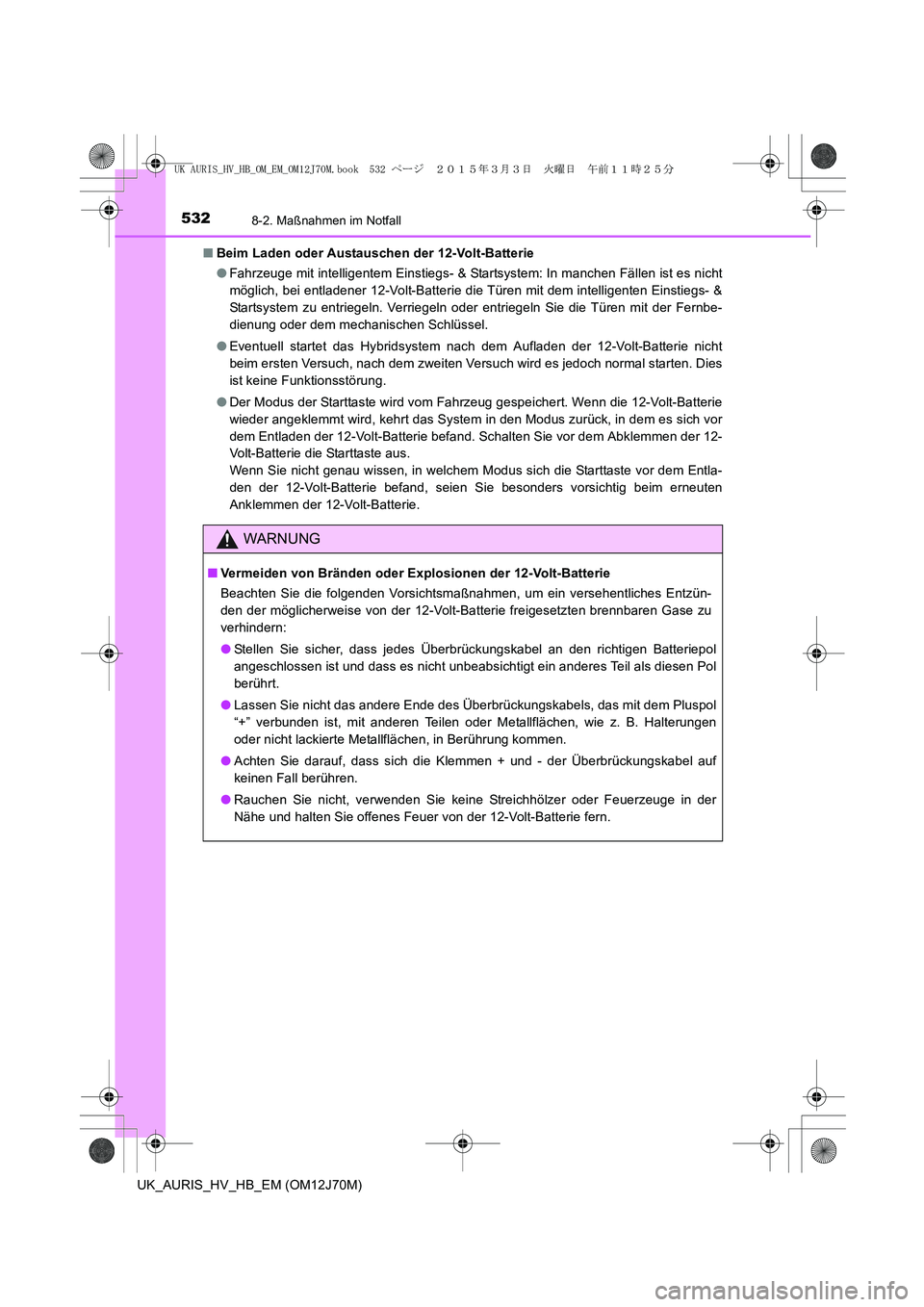

WARNUNG
■Vermeiden von Bränden oder Explosionen der 12-Volt-Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt-Batterie freigesetzten brennbaren Gase zu
verhindern:
●Stellen Sie sicher, dass jedes Überbrückungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als diesen Pol
berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem Pluspol
“+” verbunden ist, mit anderen Teilen oder Metallflächen, wie z. B. Halterungen
oder nicht lackierte Metallflächen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klemmen + und - der Überbrückungskabel auf
keinen Fall berühren.
●Rauchen Sie nicht, verwenden Sie keine Streichhölzer oder Feuerzeuge in der
Nähe und halten Sie offenes Feuer von der 12-Volt-Batterie fern.
UK AURIS_HV_HB_OM_EM_OM12J70M.book 532 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5338-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)

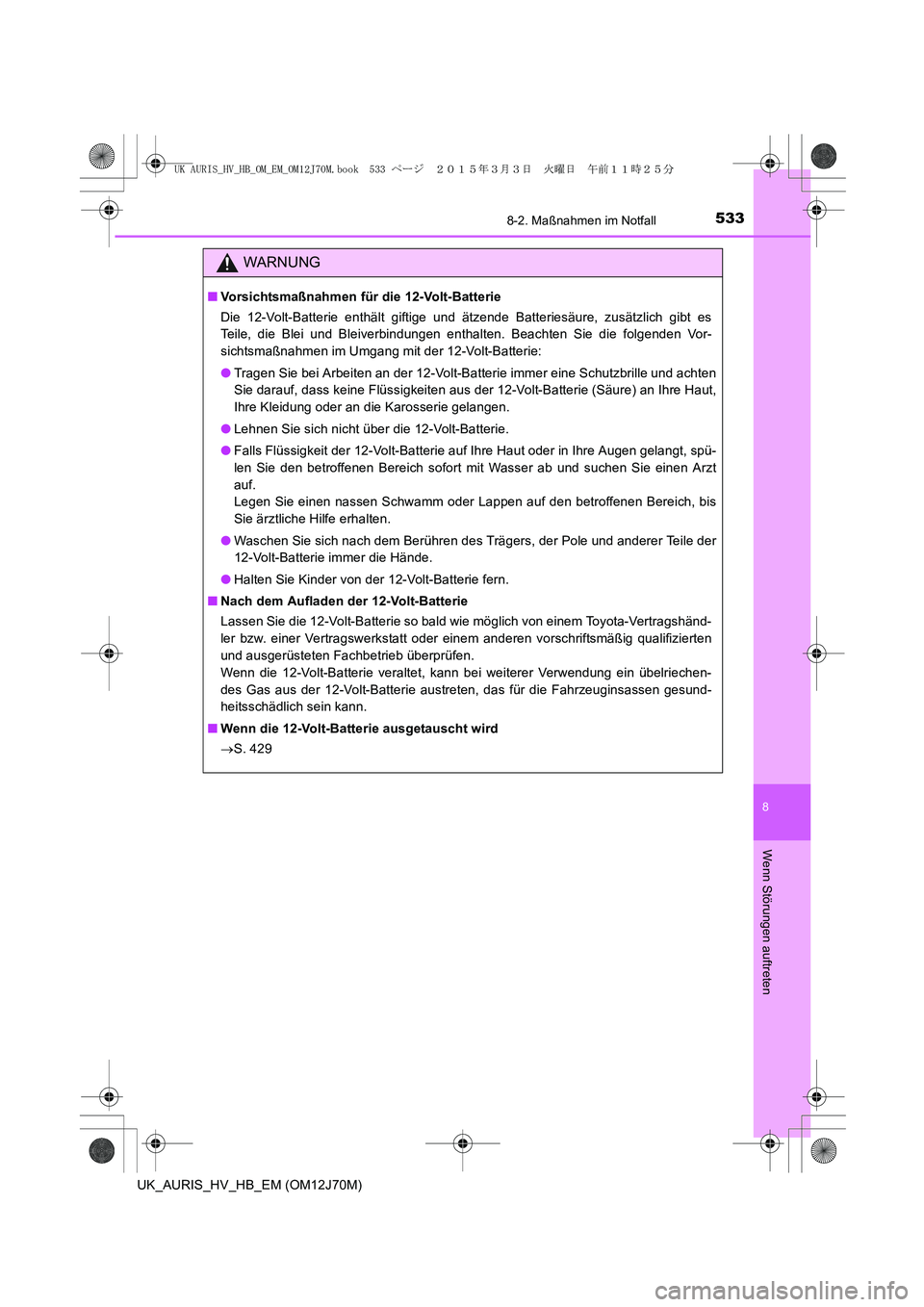

WARNUNG
■Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure, zusätzlich gibt es
Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vor-
sichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
●Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten
Sie darauf, dass keine Flüssigkeiten aus der 12-Volt-Batterie (Säure) an Ihre Haut,
Ihre Kleidung oder an die Karosserie gelangen.
●Lehnen Sie sich nicht über die 12-Volt-Batterie.
●Falls Flüssigkeit der 12-Volt-Batterie auf Ihre Haut oder in Ihre Augen gelangt, spü-
len Sie den betroffenen Bereich sofort mit Wasser ab und suchen Sie einen Arzt
auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
●Waschen Sie sich nach dem Berühren des Trägers, der Pole und anderer Teile der
12-Volt-Batterie immer die Hände.
●Halten Sie Kinder von der 12-Volt-Batterie fern.
■Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so bald wie möglich von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
Wenn die 12-Volt-Batterie veraltet, kann bei weiterer Verwendung ein übelriechen-
des Gas aus der 12-Volt-Batterie austreten, das für die Fahrzeuginsassen gesund-
heitsschädlich sein kann.
■Wenn die 12-Volt-Batterie ausgetauscht wird
→S. 429
UK AURIS_HV_HB_OM_EM_OM12J70M.book 533 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5348-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
●Die Anzeige für hohe Motorkühlmitteltemperatur (→S. 481) wird auf der
Multi-Informationsanzeige angezeigt, oder ein Leistungsverlust des Hyb-
ridsystems wird festgestellt (zum Beispiel: die Fahrzeuggeschwindigkeit
steigt nicht).
●“Hybridsystem überhitzt. Verringerte Leistung.” wird auf der Multi-Informa-
tionsanzeige angezeigt.
●Dampf tritt unter der Motorhaube aus.
■Wenn die hohe Motorkühlmitteltemperatur in der Multi-Informations-
anzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die
Klimaanlage aus und schalten Sie dann das Hybridsystem aus.
Wenn Sie Dampf sehen:
Heben Sie vorsichtig die Motorhaube an, nachdem der Dampf nachge-
lassen hat.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem das
Hybridsystem ausreichend
abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühl-
mittel austritt, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.

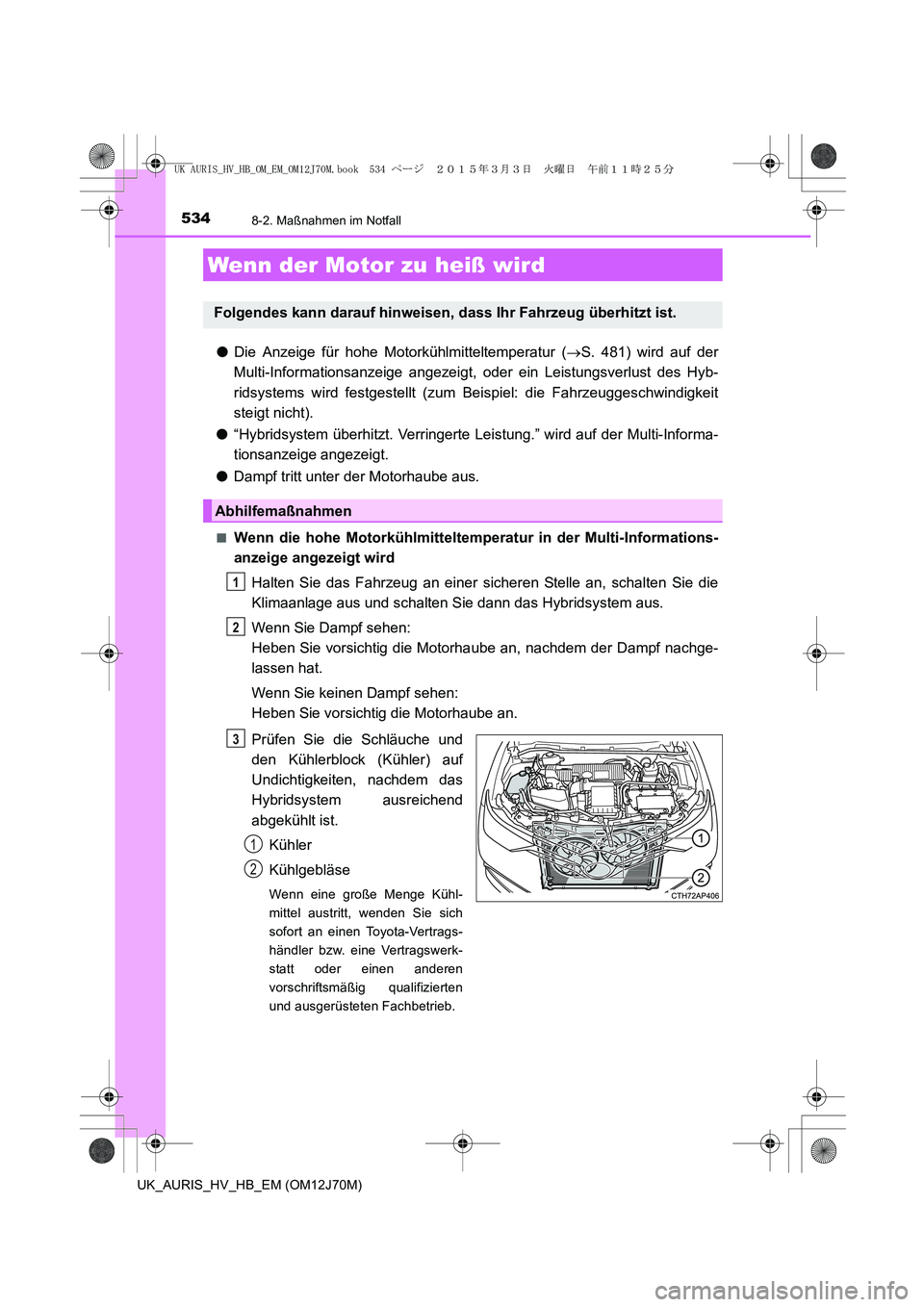

Wenn der Motor zu heiß wird
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
Abhilfemaßnahmen
1
2
3
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 534 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5358-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)

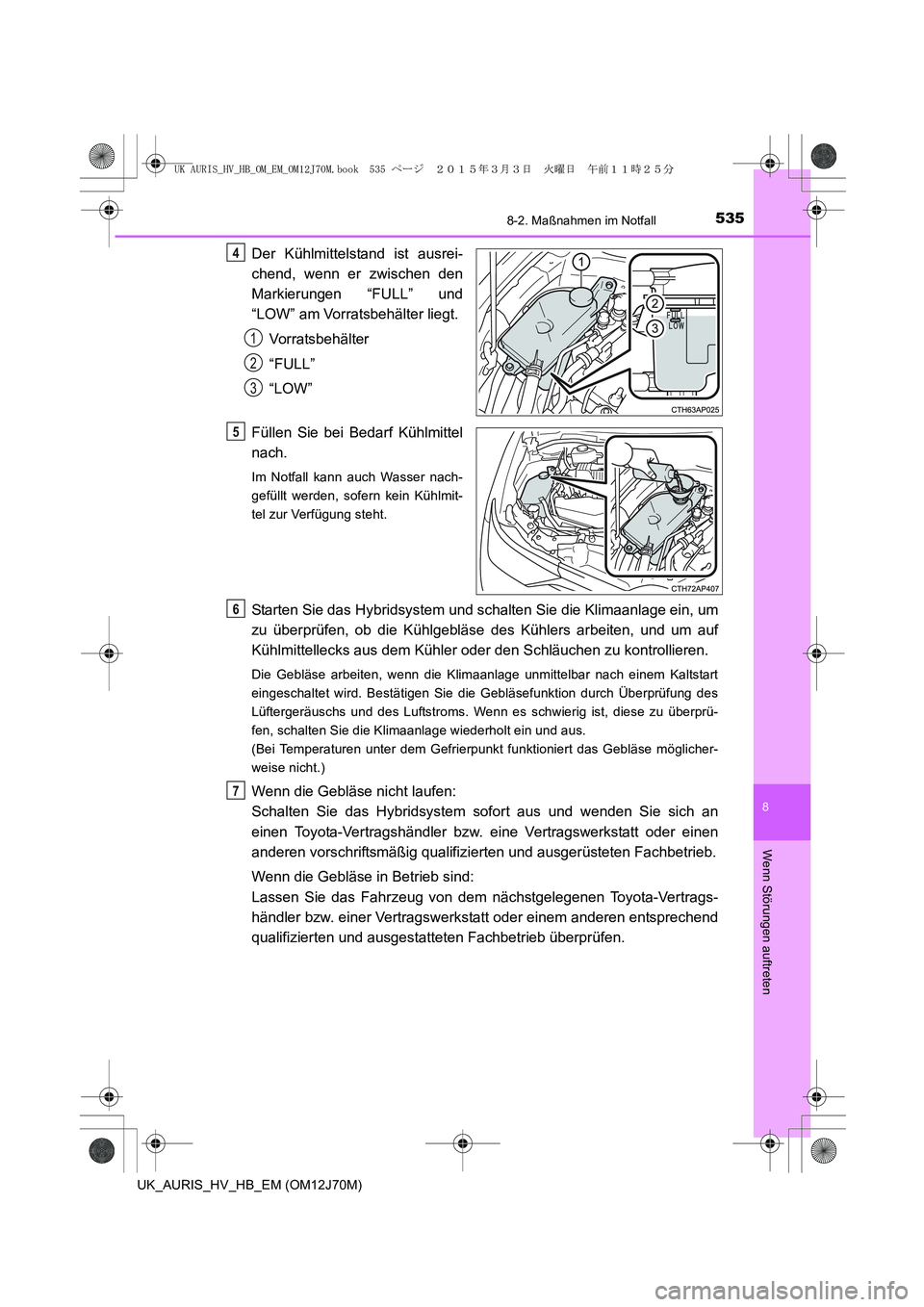

Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.
Vorratsbehälter
“FULL”
“LOW”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, sofern kein Kühlmit-
tel zur Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um
zu überprüfen, ob die Kühlgebläse des Kühlers arbeiten, und um auf
Kühlmittellecks aus dem Kühler oder den Schläuchen zu kontrollieren.
Die Gebläse arbeiten, wenn die Klimaanlage unmittelbar nach einem Kaltstart
eingeschaltet wird. Bestätigen Sie die Gebläsefunktion durch Überprüfung des
Lüftergeräuschs und des Luftstroms. Wenn es schwierig ist, diese zu überprü-
fen, schalten Sie die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktioniert das Gebläse möglicher-
weise nicht.)
Wenn die Gebläse nicht laufen:
Schalten Sie das Hybridsystem sofort aus und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn die Gebläse in Betrieb sind:
Lassen Sie das Fahrzeug von dem nächstgelegenen Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen entsprechend
qualifizierten und ausgestatteten Fachbetrieb überprüfen.
4
1
2
3
5
6
7
UK AURIS_HV_HB_OM_EM_OM12J70M.book 535 ページ ２０１５年３月３日　火曜日　午前１１時２５分

5368-2. Maßnahmen im Notfall

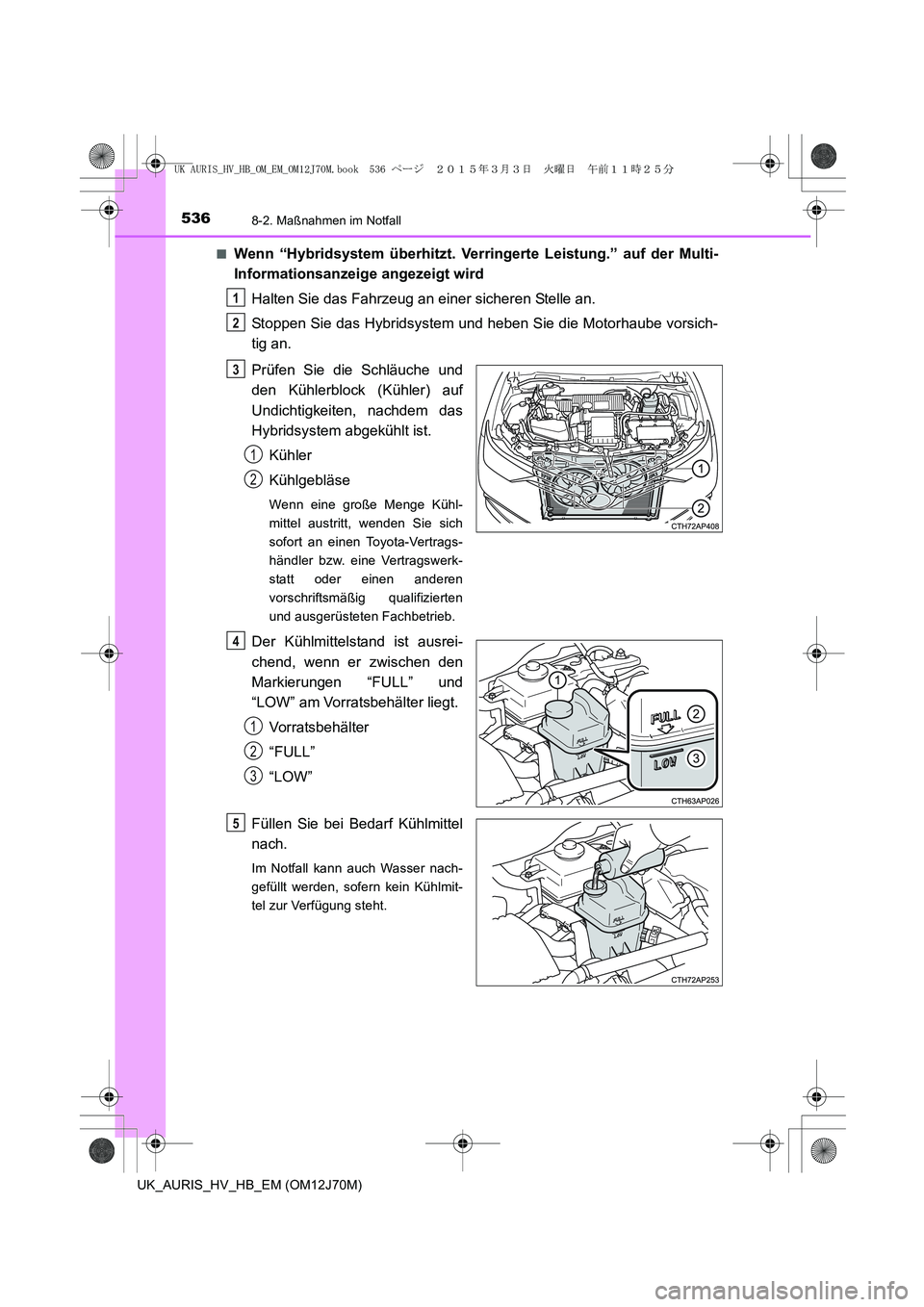

UK_AURIS_HV_HB_EM (OM12J70M)■
Wenn “Hybridsystem überhitzt. Verringerte Leistung.” auf der Multi-
Informationsanzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Stoppen Sie das Hybridsystem und heben Sie die Motorhaube vorsich-
tig an.
Prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem das
Hybridsystem abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühl-
mittel austritt, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.
Vorratsbehälter
“FULL”
“LOW”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, sofern kein Kühlmit-
tel zur Verfügung steht.
1
2
3
1
2
4
1
2
3
5
UK AURIS_HV_HB_OM_EM_OM12J70M.book 536 ページ ２０１５年３月３日　火曜日　午前１１時２５分
