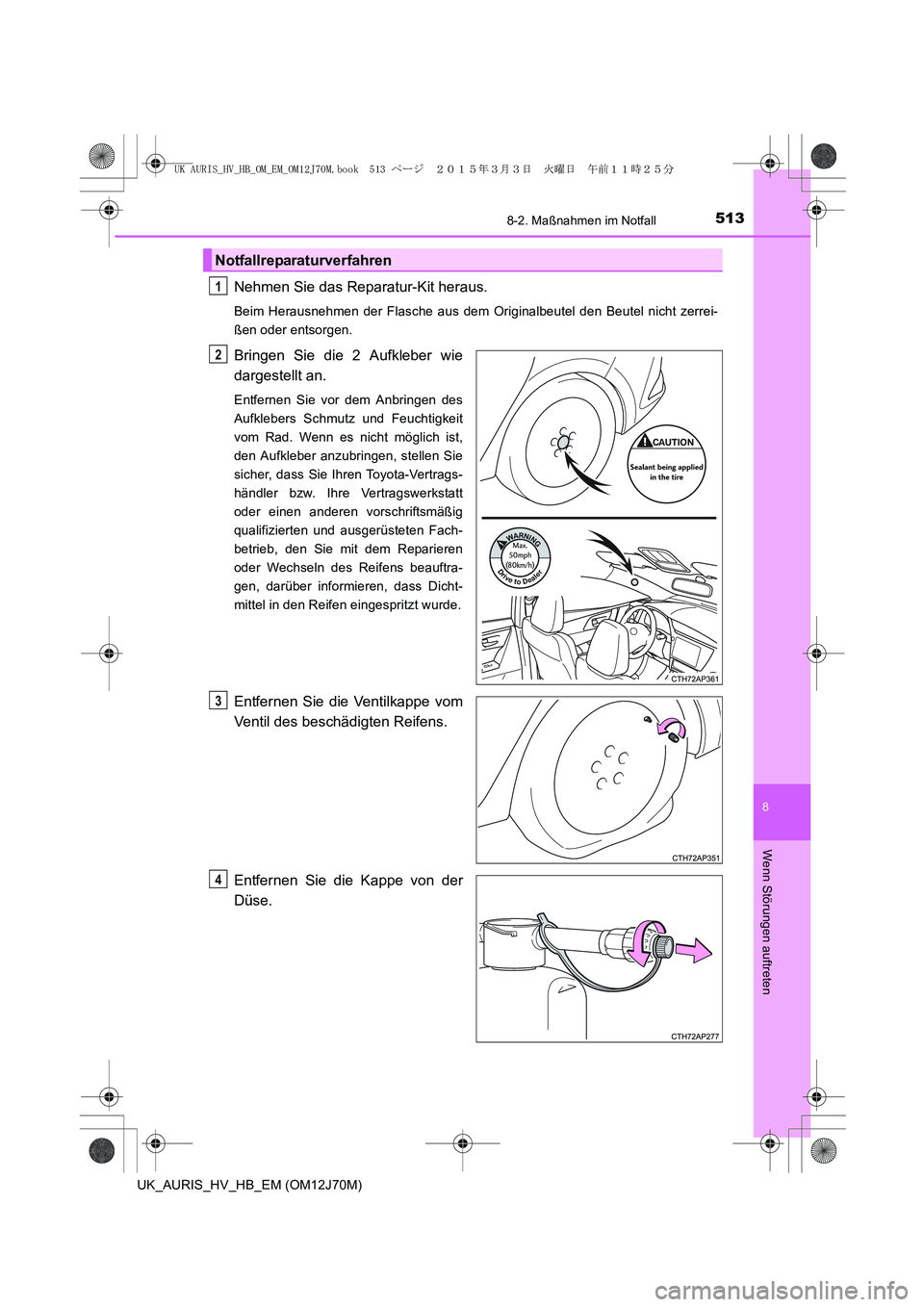

5138-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Nehmen Sie das Reparatur-Kit heraus.
Beim Herausnehmen der Flasche aus dem Originalbeutel den Beutel nicht zerrei-
ßen oder entsorgen.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe von der
Düse.
Notfallreparaturverfahren
1
2
3
4
UK AURIS_HV_HB_OM_EM_OM12J70M.book 513 ページ ２０１５年３月３日　火曜日　午前１１時２５分

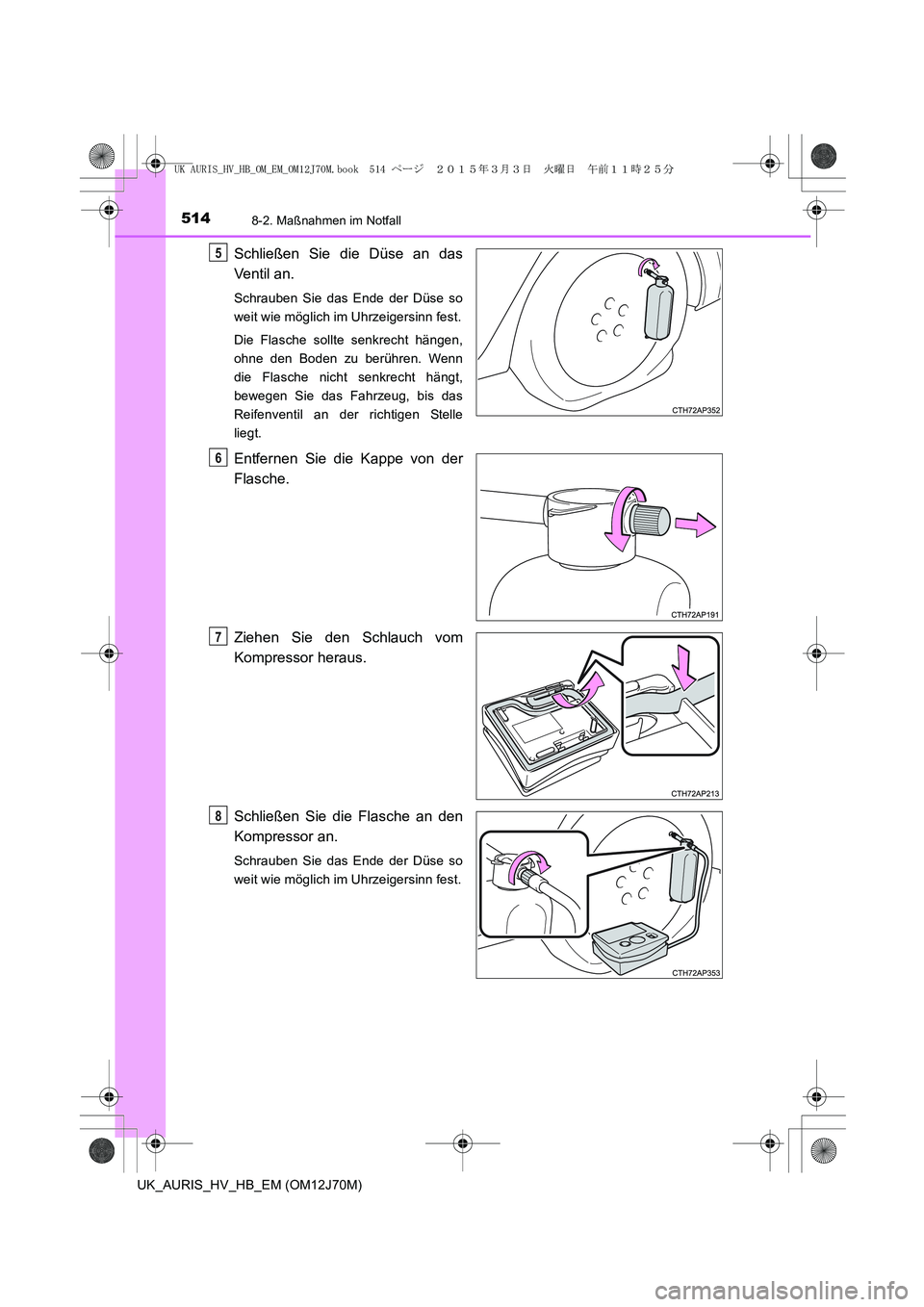

5148-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
Ziehen Sie den Schlauch vom
Kompressor heraus.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
5
6
7
8
UK AURIS_HV_HB_OM_EM_OM12J70M.book 514 ページ ２０１５年３月３日　火曜日　午前１１時２５分

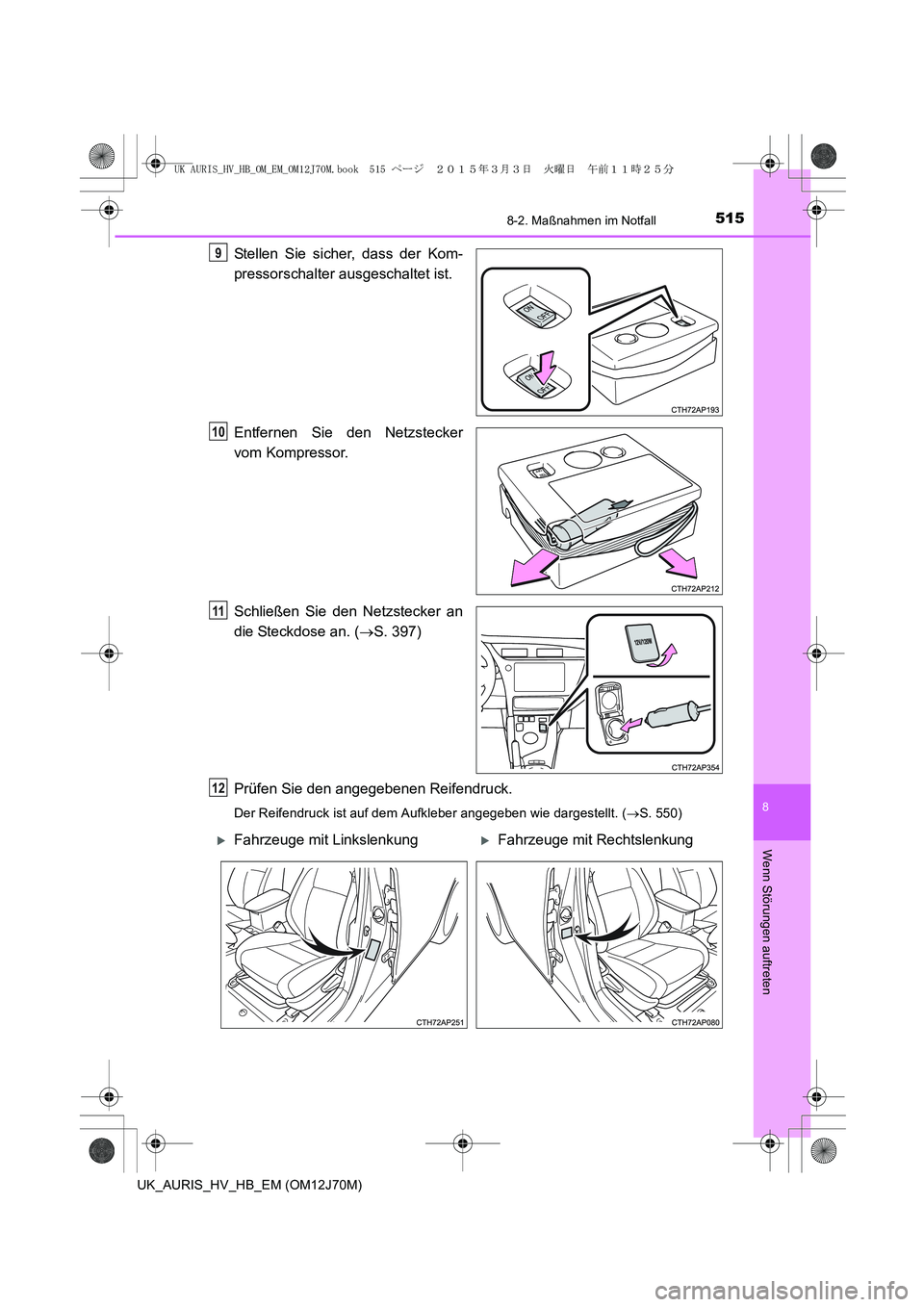

5158-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. (→S. 397)
Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (→S. 550)
9
10
11
12
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
UK AURIS_HV_HB_OM_EM_OM12J70M.book 515 ページ ２０１５年３月３日　火曜日　午前１１時２５分

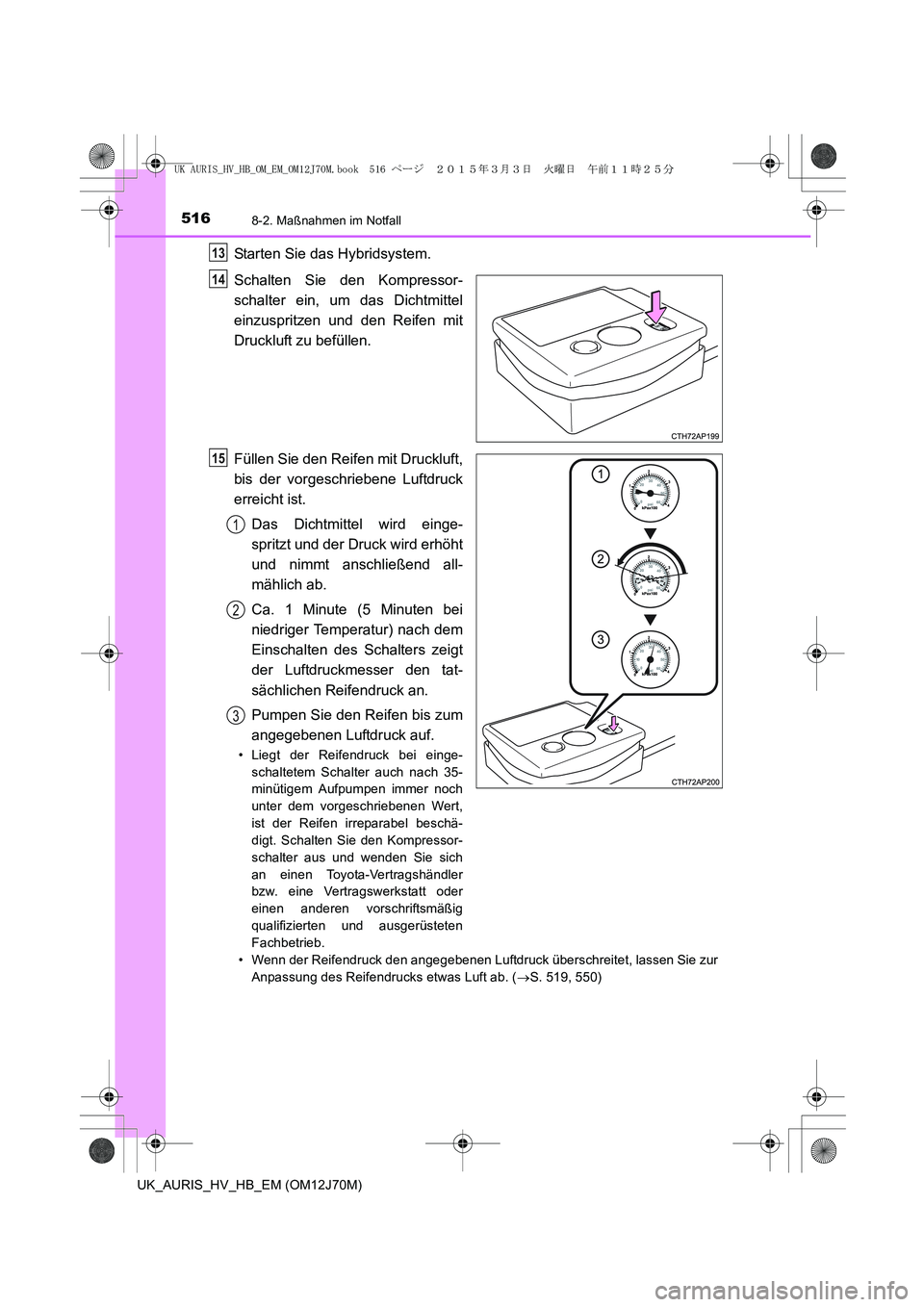

5168-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
Starten Sie das Hybridsystem.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
Füllen Sie den Reifen mit Druckluft,
bis der vorgeschriebene Luftdruck
erreicht ist.
Das Dichtmittel wird einge-
spritzt und der Druck wird erhöht
und nimmt anschließend all-
mählich ab.
Ca. 1 Minute (5 Minuten bei
niedriger Temperatur) nach dem
Einschalten des Schalters zeigt
der Luftdruckmesser den tat-
sächlichen Reifendruck an.
Pumpen Sie den Reifen bis zum
angegebenen Luftdruck auf.
• Liegt der Reifendruck bei einge-
schaltetem Schalter auch nach 35-
minütigem Aufpumpen immer noch
unter dem vorgeschriebenen Wert,
ist der Reifen irreparabel beschä-
digt. Schalten Sie den Kompressor-
schalter aus und wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
• Wenn der Reifendruck den angegebenen Luftdruck überschreitet, lassen Sie zur
Anpassung des Reifendrucks etwas Luft ab. (→S. 519, 550)
13
14
15
1
2
3
UK AURIS_HV_HB_OM_EM_OM12J70M.book 516 ページ ２０１５年３月３日　火曜日　午前１１時２５分

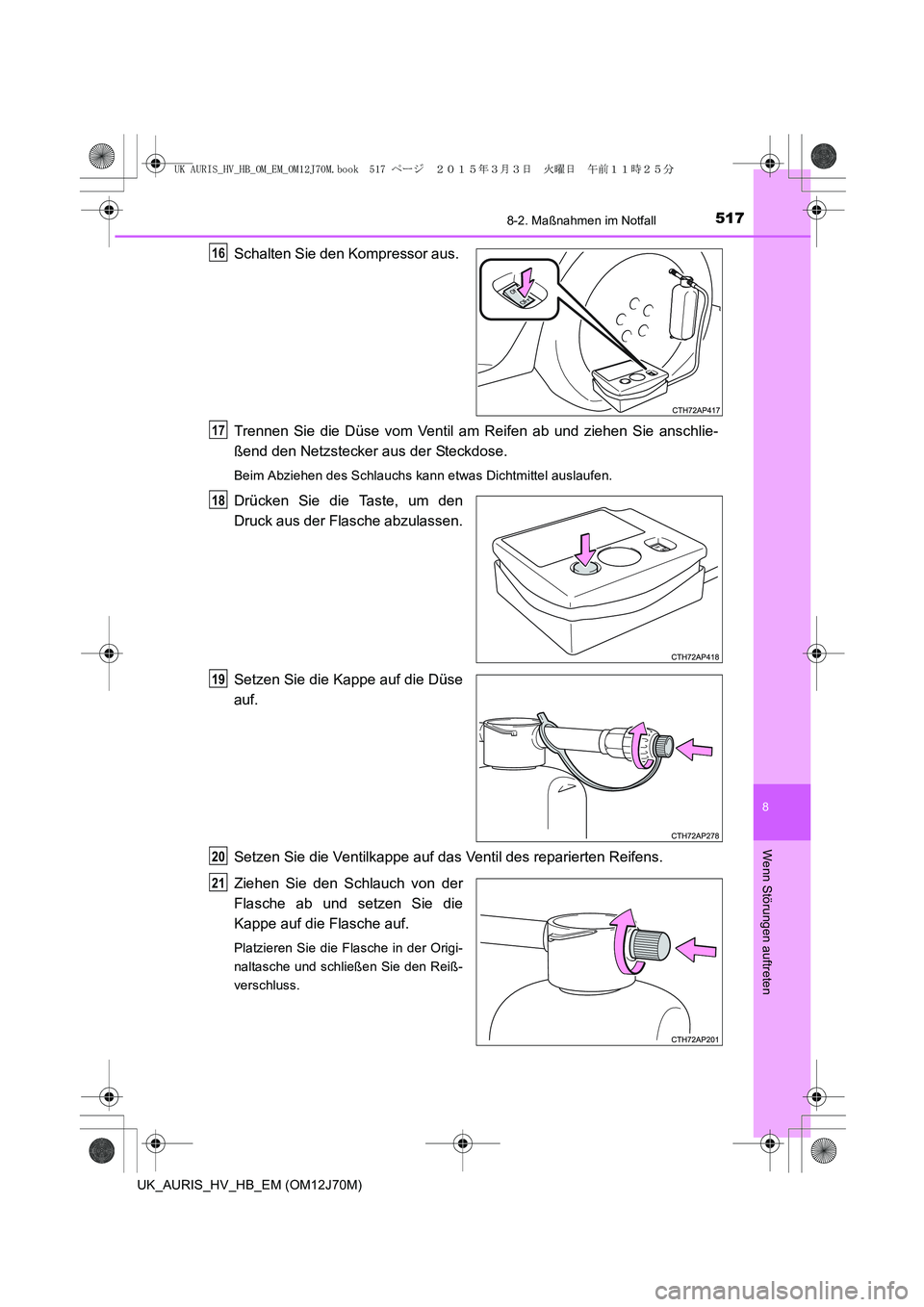

5178-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
Schalten Sie den Kompressor aus.
Trennen Sie die Düse vom Ventil am Reifen ab und ziehen Sie anschlie-
ßend den Netzstecker aus der Steckdose.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um den
Druck aus der Flasche abzulassen.
Setzen Sie die Kappe auf die Düse
auf.
Setzen Sie die Ventilkappe auf das Ventil des reparierten Reifens.
Ziehen Sie den Schlauch von der
Flasche ab und setzen Sie die
Kappe auf die Flasche auf.
Platzieren Sie die Flasche in der Origi-
naltasche und schließen Sie den Reiß-
verschluss.
16
17
18
19
20
21
UK AURIS_HV_HB_OM_EM_OM12J70M.book 517 ページ ２０１５年３月３日　火曜日　午前１１時２５分

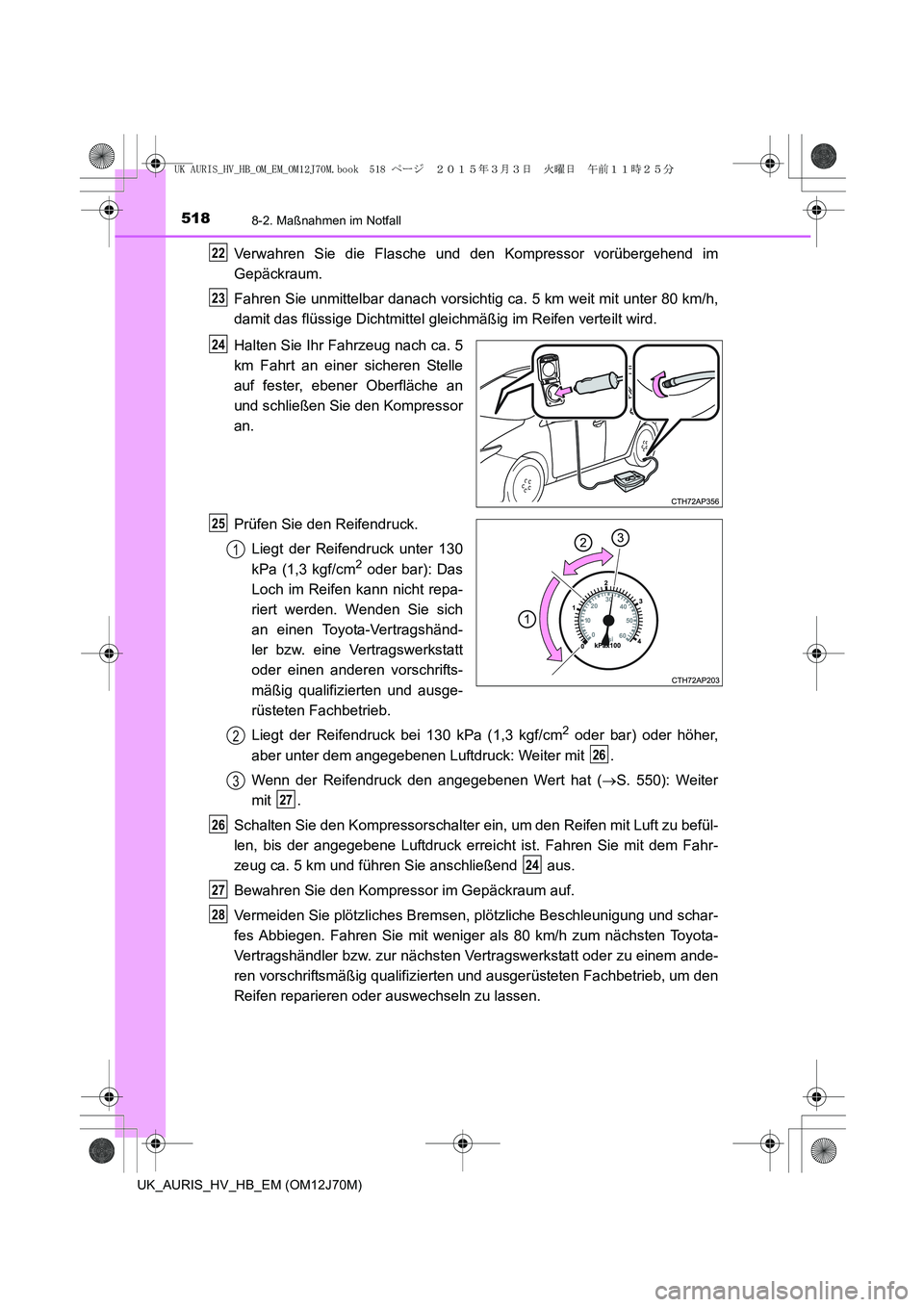

5188-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)
Verwahren Sie die Flasche und den Kompressor vorübergehend im
Gepäckraum.
Fahren Sie unmittelbar danach vorsichtig ca. 5 km weit mit unter 80 km/h,
damit das flüssige Dichtmittel gleichmäßig im Reifen verteilt wird.
Halten Sie Ihr Fahrzeug nach ca. 5
km Fahrt an einer sicheren Stelle
auf fester, ebener Oberfläche an
und schließen Sie den Kompressor
an.
Prüfen Sie den Reifendruck.
Liegt der Reifendruck unter 130
kPa (1,3 kgf/cm
2 oder bar): Das
Loch im Reifen kann nicht repa-
riert werden. Wenden Sie sich
an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt
oder einen anderen vorschrifts-
mäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
Liegt der Reifendruck bei 130 kPa (1,3 kgf/cm
2 oder bar) oder höher,
aber unter dem angegebenen Luftdruck: Weiter mit .
Wenn der Reifendruck den angegebenen Wert hat (→S. 550): Weiter
mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit Luft zu befül-
len, bis der angegebene Luftdruck erreicht ist. Fahren Sie mit dem Fahr-
zeug ca. 5 km und führen Sie anschließend aus.
Bewahren Sie den Kompressor im Gepäckraum auf.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleunigung und schar-
fes Abbiegen. Fahren Sie mit weniger als 80 km/h zum nächsten Toyota-
Vertragshändler bzw. zur nächsten Vertragswerkstatt oder zu einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um den
Reifen reparieren oder auswechseln zu lassen.
22
23
24
25
1
2
26
3
27
26
24
27
28
UK AURIS_HV_HB_OM_EM_OM12J70M.book 518 ページ ２０１５年３月３日　火曜日　午前１１時２５分

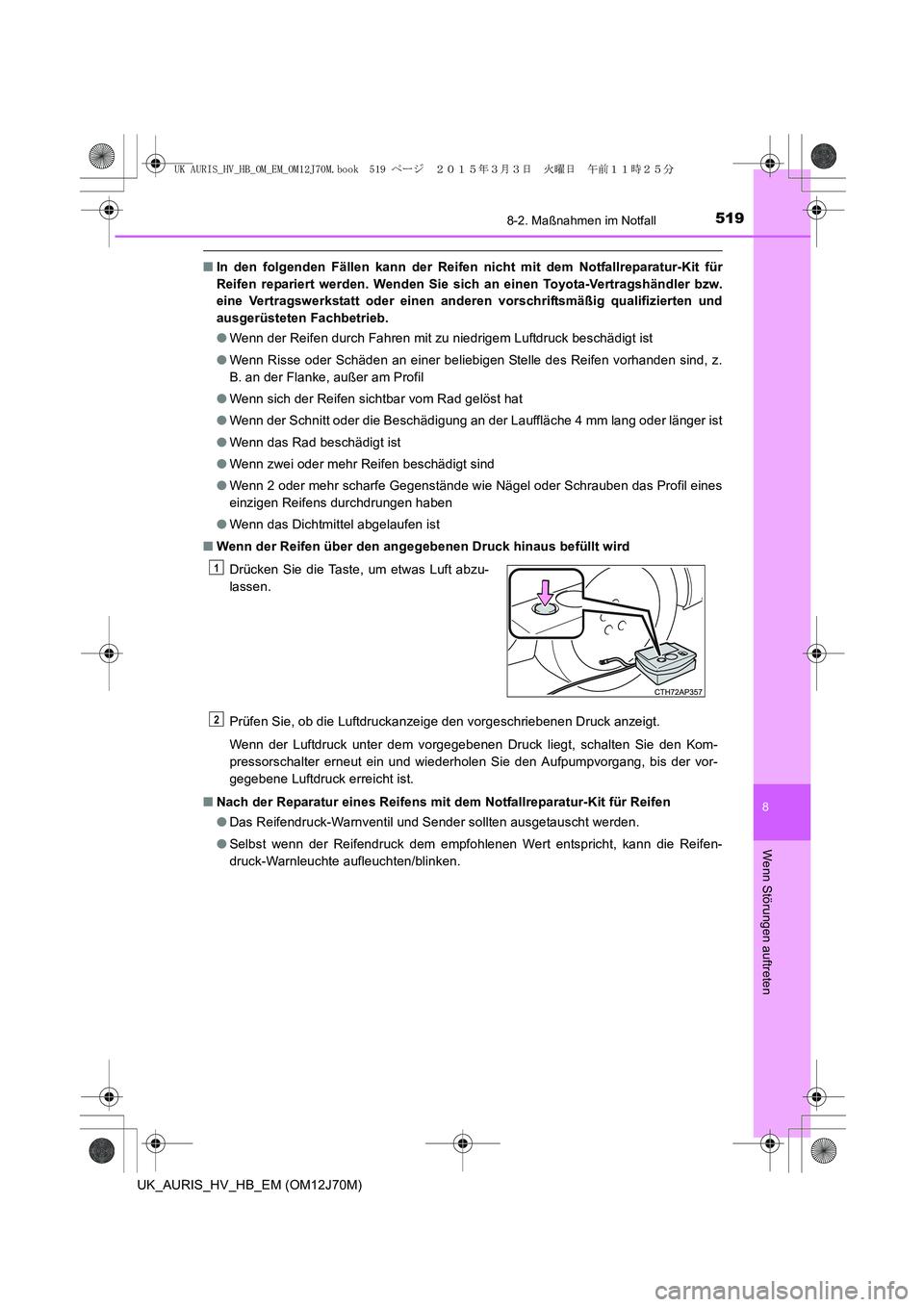

5198-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12J70M)
■In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für
Reifen repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer beliebigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad gelöst hat
●Wenn der Schnitt oder die Beschädigung an der Lauffläche 4 mm lang oder länger ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn 2 oder mehr scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
■Wenn der Reifen über den angegebenen Druck hinaus befüllt wird
Prüfen Sie, ob die Luftdruckanzeige den vorgeschriebenen Druck anzeigt.
Wenn der Luftdruck unter dem vorgegebenen Druck liegt, schalten Sie den Kom-
pressorschalter erneut ein und wiederholen Sie den Aufpumpvorgang, bis der vor-
gegebene Luftdruck erreicht ist.
■Nach der Reparatur eines Reifens mit dem Notfallreparatur-Kit für Reifen
●Das Reifendruck-Warnventil und Sender sollten ausgetauscht werden.
●Selbst wenn der Reifendruck dem empfohlenen Wert entspricht, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken. Drücken Sie die Taste, um etwas Luft abzu-
lassen.
1
2
UK AURIS_HV_HB_OM_EM_OM12J70M.book 519 ページ ２０１５年３月３日　火曜日　午前１１時２５分

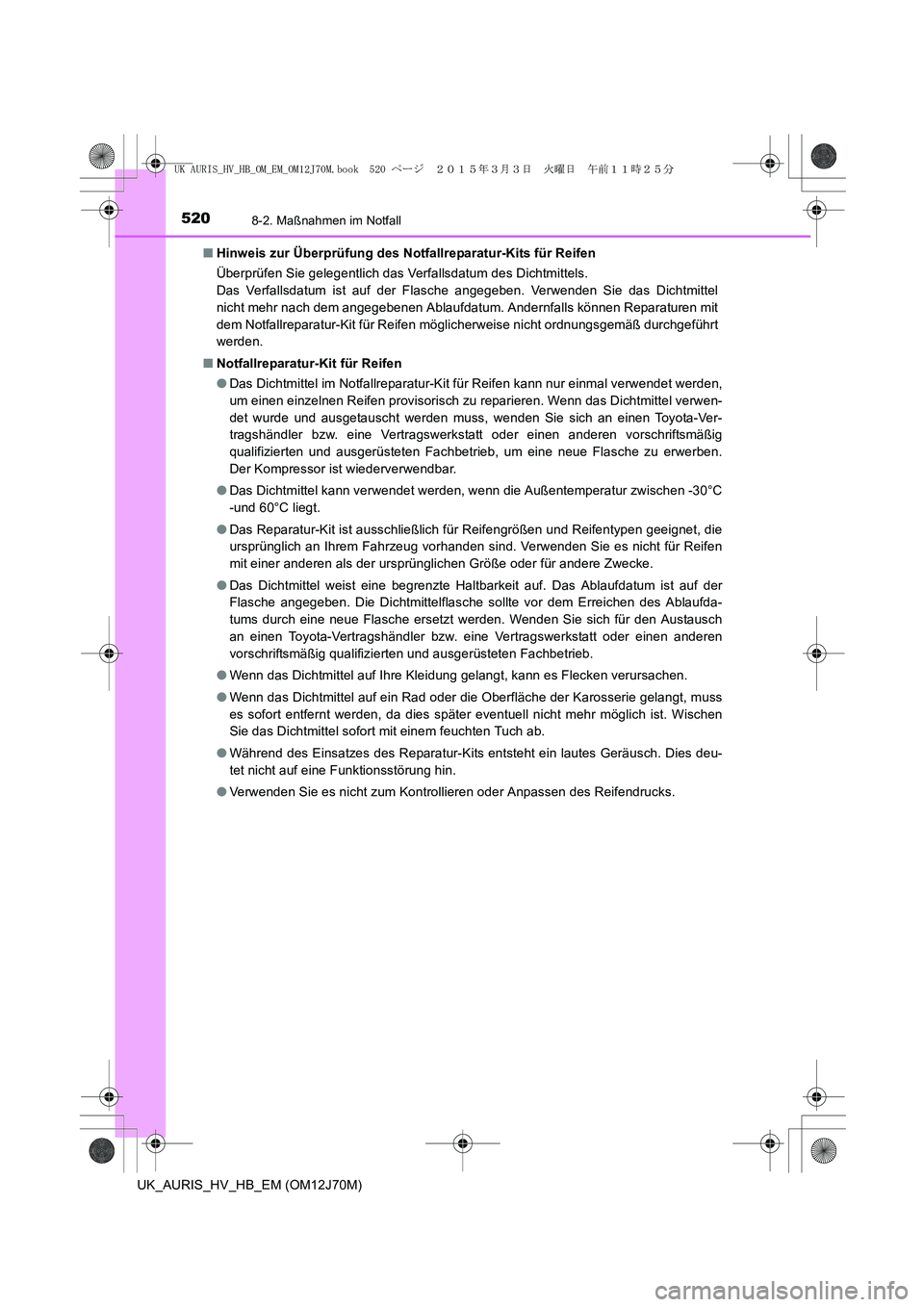

5208-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12J70M)■Hinweis zur Überprüfung des Notfallreparatur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie das Dichtmittel
nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls können Reparaturen mit
dem Notfallreparatur-Kit für Reifen möglicherweise nicht ordnungsgemäß durchgeführt
werden.
■Notfallreparatur-Kit für Reifen
●Das Dichtmittel im Notfallreparatur-Kit für Reifen kann nur einmal verwendet werden,
um einen einzelnen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwen-
det wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb, um eine neue Flasche zu erwerben.
Der Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -30°C
-und 60°C liegt.
●Das Reparatur-Kit ist ausschließlich für Reifengrößen und Reifentypen geeignet, die
ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwenden Sie es nicht für Reifen
mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
●Das Dichtmittel weist eine begrenzte Haltbarkeit auf. Das Ablaufdatum ist auf der
Flasche angegeben. Die Dichtmittelflasche sollte vor dem Erreichen des Ablaufda-
tums durch eine neue Flasche ersetzt werden. Wenden Sie sich für den Austausch
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Wenn das Dichtmittel auf Ihre Kleidung gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf ein Rad oder die Oberfläche der Karosserie gelangt, muss
es sofort entfernt werden, da dies später eventuell nicht mehr möglich ist. Wischen
Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
●Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deu-
tet nicht auf eine Funktionsstörung hin.
●Verwenden Sie es nicht zum Kontrollieren oder Anpassen des Reifendrucks.
