Page 249 of 335

Auton hoito247

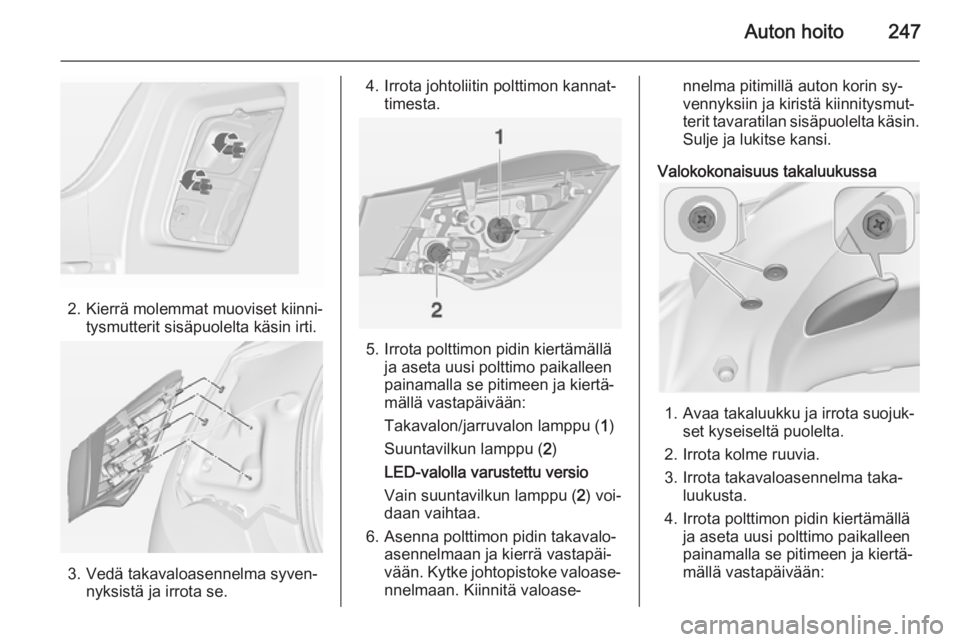

2. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Irrota johtoliitin polttimon kannat‐timesta.
5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
LED-valolla varustettu versio
Vain suuntavilkun lamppu ( 2) voi‐
daan vaihtaa.
6. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Kytke johtopistoke valoase‐
nnelmaan. Kiinnitä valoase‐
nnelma pitimillä auton korin sy‐
vennyksiin ja kiristä kiinnitysmut‐
terit tavaratilan sisäpuolelta käsin. Sulje ja lukitse kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojuk‐ set kyseiseltä puolelta.
2. Irrota kolme ruuvia.
3. Irrota takavaloasennelma taka‐ luukusta.
4. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Page 250 of 335
248Auton hoito

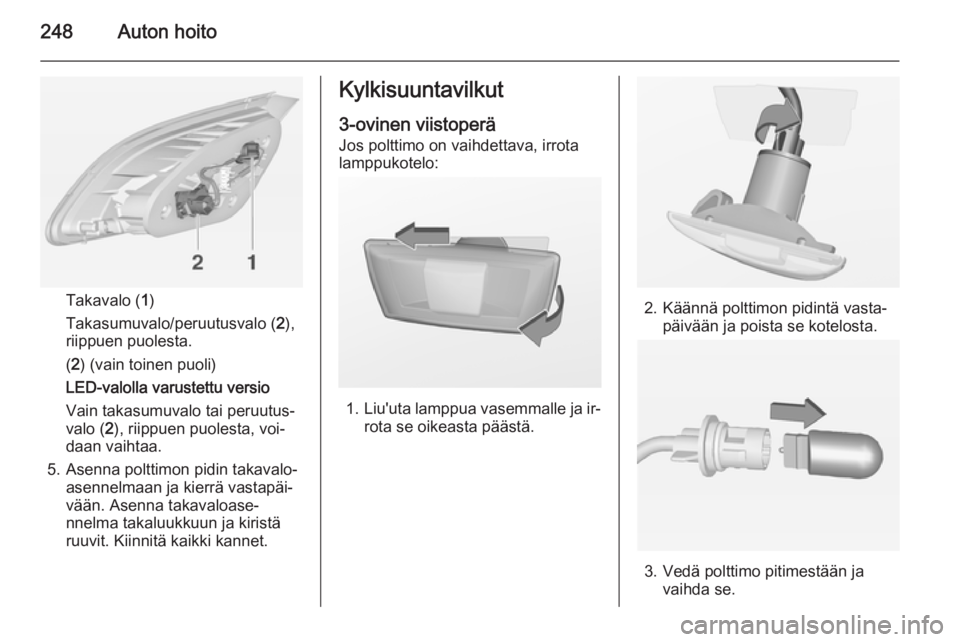

Takavalo (1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
( 2 ) (vain toinen puoli)
LED-valolla varustettu versio
Vain takasumuvalo tai peruutus‐
valo ( 2), riippuen puolesta, voi‐
daan vaihtaa.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Asenna takavaloase‐
nnelma takaluukkuun ja kiristä
ruuvit. Kiinnitä kaikki kannet.
Kylkisuuntavilkut
3-ovinen viistoperä
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
Page 251 of 335
Auton hoito249

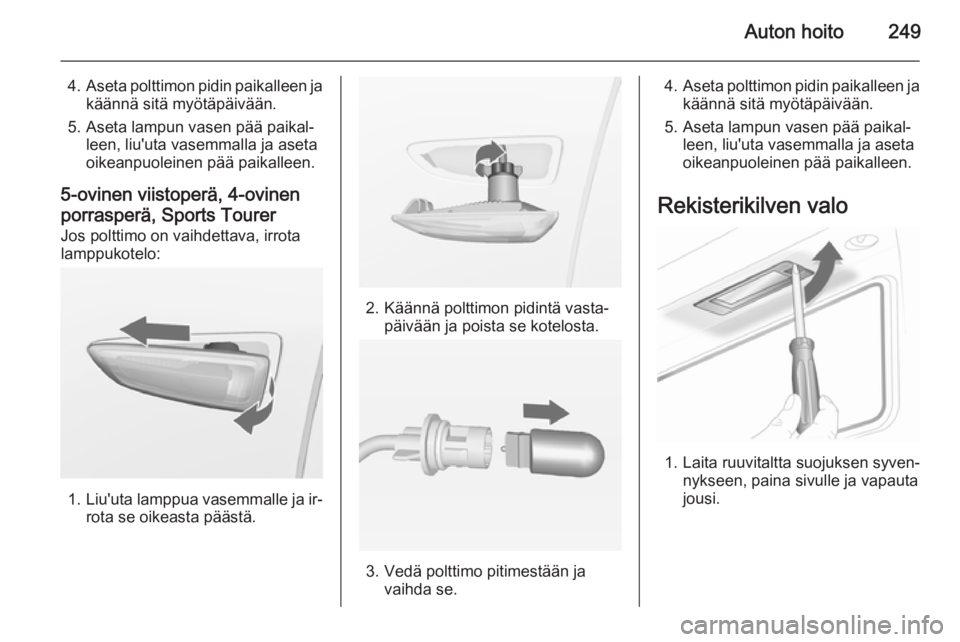

4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
Page 252 of 335

250Auton hoito

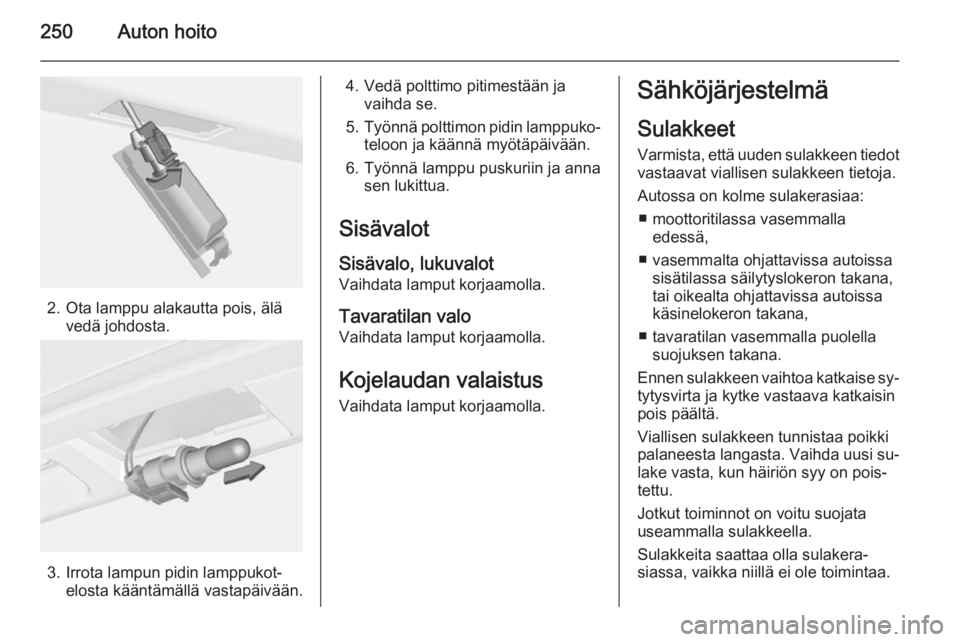

2. Ota lamppu alakautta pois, älävedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana,
tai oikealta ohjattavissa autoissa
käsinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Page 253 of 335
Auton hoito251

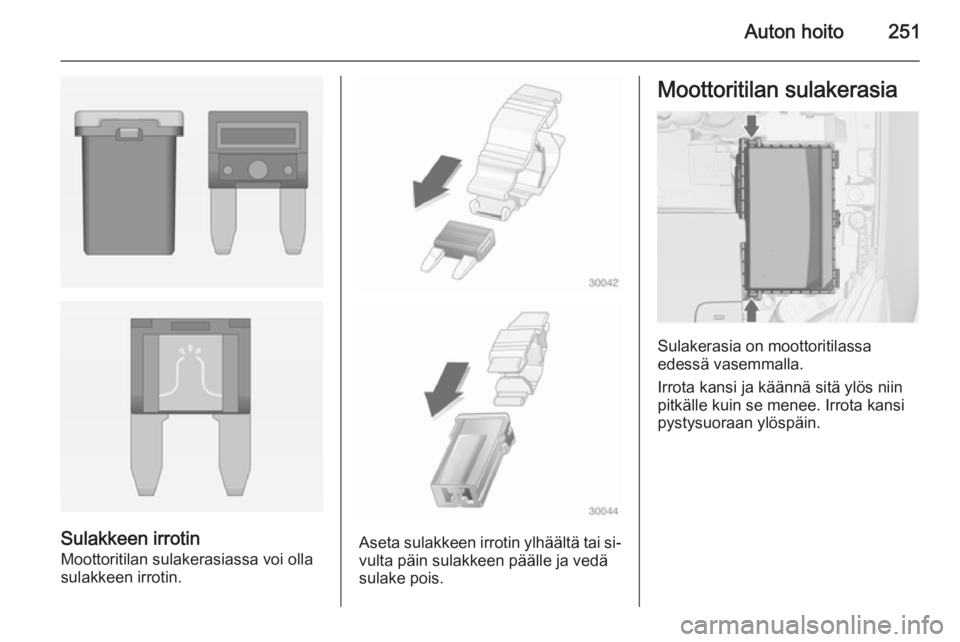

Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedäsulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.
Page 254 of 335
252Auton hoito

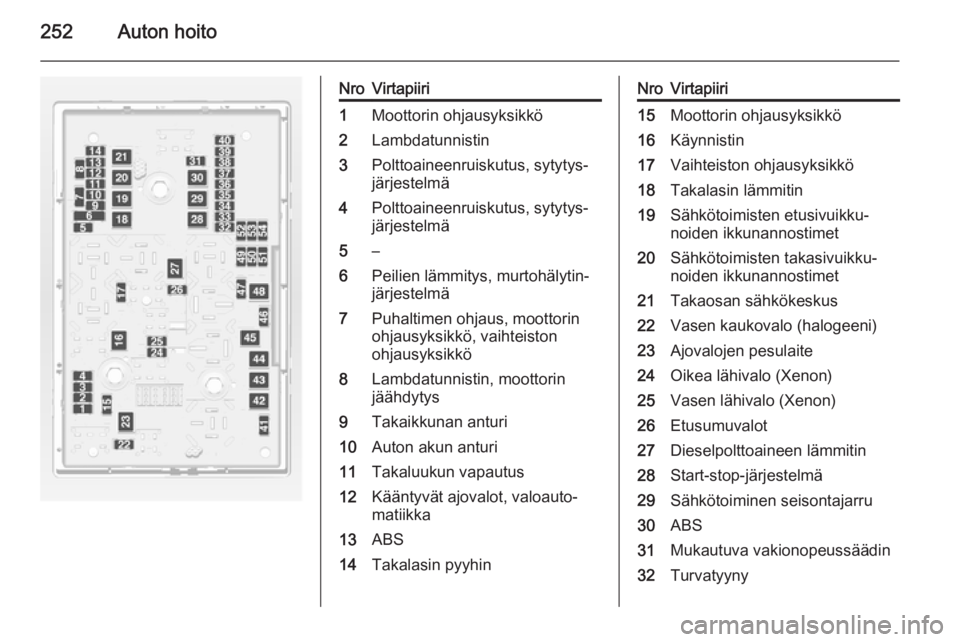

NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus, sytytys‐
järjestelmä4Polttoaineenruiskutus, sytytys‐
järjestelmä5–6Peilien lämmitys, murtohälytin‐
järjestelmä7Puhaltimen ohjaus, moottorin
ohjausyksikkö, vaihteiston
ohjausyksikkö8Lambdatunnistin, moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot, valoauto‐
matiikka13ABS14Takalasin pyyhinNroVirtapiiri15Moottorin ohjausyksikkö16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takaosan sähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny
Page 255 of 335

Auton hoito253

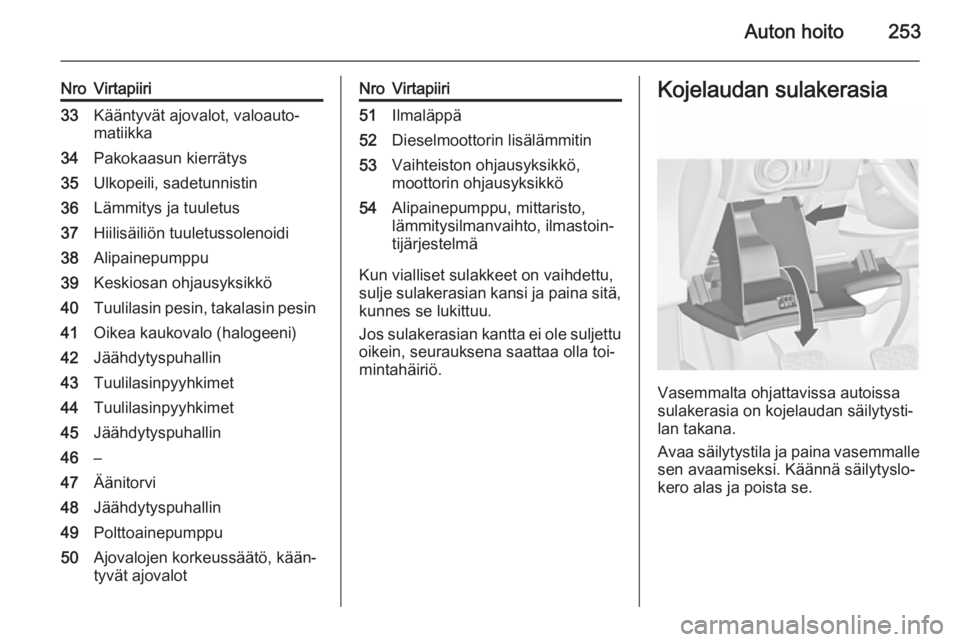

NroVirtapiiri33Kääntyvät ajovalot, valoauto‐
matiikka34Pakokaasun kierrätys35Ulkopeili, sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskiosan ohjausyksikkö40Tuulilasin pesin, takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeussäätö, kään‐
tyvät ajovalotNroVirtapiiri51Ilmaläppä52Dieselmoottorin lisälämmitin53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitysilmanvaihto, ilmastoin‐
tijärjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
Page 256 of 335

254Auton hoito

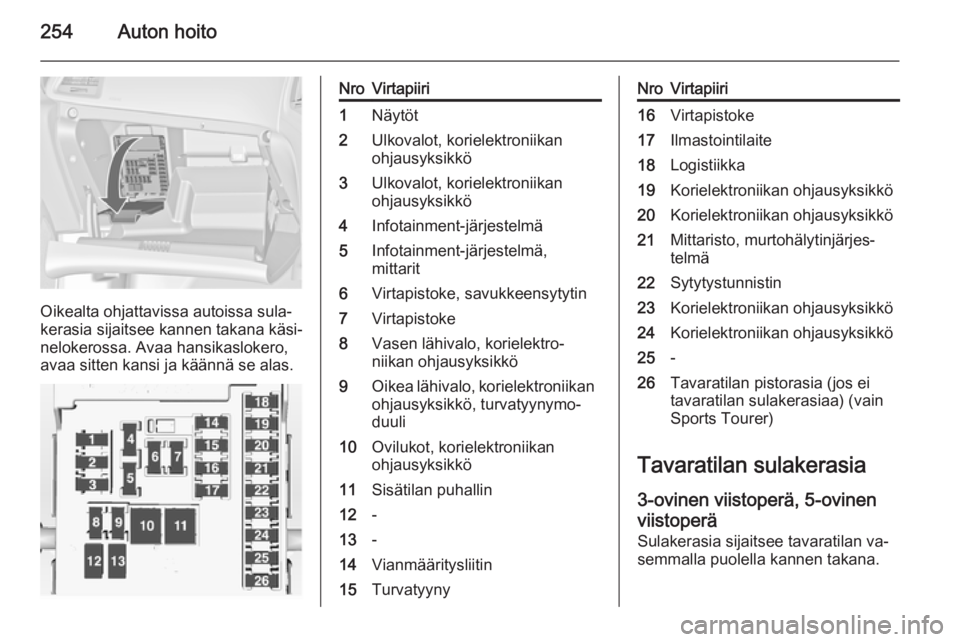

Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Ulkovalot, korielektroniikan
ohjausyksikkö3Ulkovalot, korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Virtapistoke, savukkeensytytin7Virtapistoke8Vasen lähivalo, korielektro‐
niikan ohjausyksikkö9Oikea lähivalo, korielektroniikan ohjausyksikkö, turvatyynymo‐
duuli10Ovilukot, korielektroniikan
ohjausyksikkö11Sisätilan puhallin12-13-14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo, murtohälytinjärjes‐
telmä22Sytytystunnistin23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25-26Tavaratilan pistorasia (jos ei
tavaratilan sulakerasiaa) (vain
Sports Tourer)
Tavaratilan sulakerasia
3-ovinen viistoperä, 5-ovinen
viistoperä
Sulakerasia sijaitsee tavaratilan va‐ semmalla puolella kannen takana.
