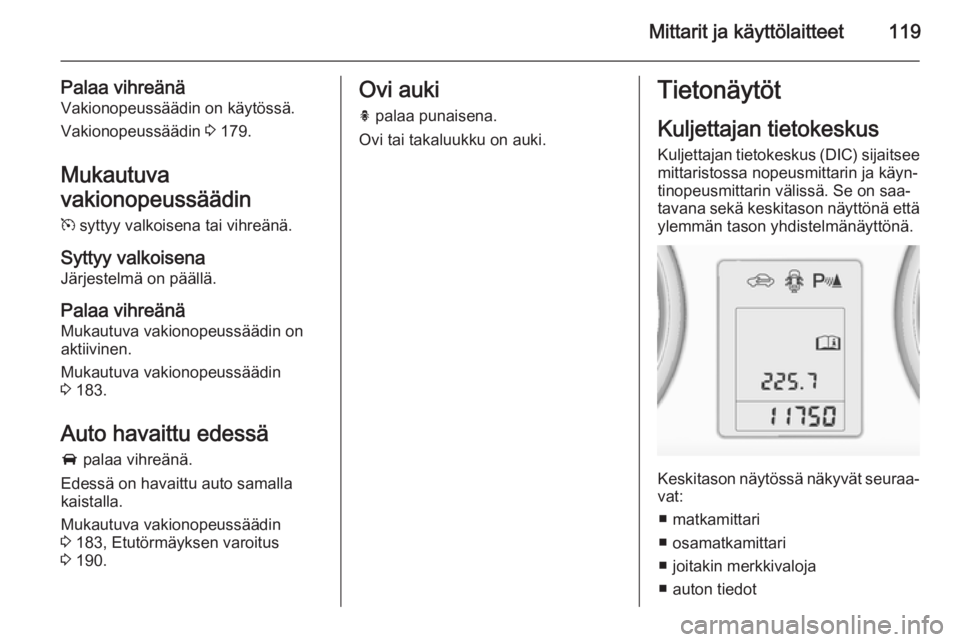

Page 121 of 335
Mittarit ja käyttölaitteet119
Palaa vihreänäVakionopeussäädin on käytössä.
Vakionopeussäädin 3 179.
Mukautuva
vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänä
Mukautuva vakionopeussäädin on
aktiivinen.
Mukautuva vakionopeussäädin
3 183.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Mukautuva vakionopeussäädin
3 183, Etutörmäyksen varoitus
3 190.Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keskitason näyttönä että ylemmän tason yhdistelmänäyttönä.
Keskitason näytössä näkyvät seuraa‐vat:
■ matkamittari
■ osamatkamittari
■ joitakin merkkivaloja
■ auton tiedot
Page 122 of 335

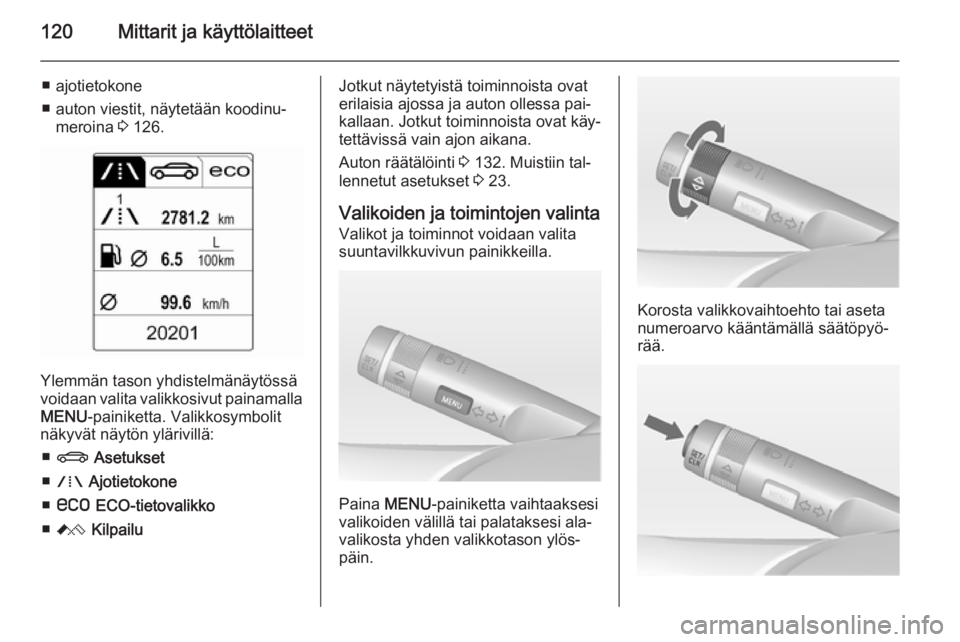

120Mittarit ja käyttölaitteet
■ ajotietokone
■ auton viestit, näytetään koodinu‐ meroina 3 126.
Ylemmän tason yhdistelmänäytössä
voidaan valita valikkosivut painamalla
MENU -painiketta. Valikkosymbolit
näkyvät näytön ylärivillä:
■ X Asetukset
■ W Ajotietokone
■ s ECO-tietovalikko
■ C Kilpailu
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Auton räätälöinti 3 132. Muistiin tal‐
lennetut asetukset 3 23.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐ rää.
Page 123 of 335

Mittarit ja käyttölaitteet121
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi
viestin.
Asetukset
Paina MENU -painiketta valitaksesi
Asetukset tai valitse ylemmän tason
yhdistelmänäytössä X.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
■ Yksikkö : näytettävät yksiköt voi‐
daan vaihtaa
■ Rengaspaine : kaikkien pyörien ren‐
gaspaineen tarkistus ajon aikana
3 260
■ Renk. Kuorma : valitse rengaspai‐
neluokka kulloisenkin todellisen
rengaspaineen mukaan 3 260
■ Öljyn jäljel. oleva käytt. : ilmaisee,
milloin moottoriöljy ja suodatin on
vaihdettava 3 110
■ Nopeusvaroitus : jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni
■ Traffic Sign Assistant
(liikennemerkkien tunnistus) : näyt‐
tää havaitut liikennemerkit nykyi‐ sellä reittiosiolla 3 207
■ Etäisyys seuranta : näyttää etäisyy‐
den edessä liikkuvaan autoon
3 193
Valinta ja näyttö voivat olla erilaisia keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Page 124 of 335

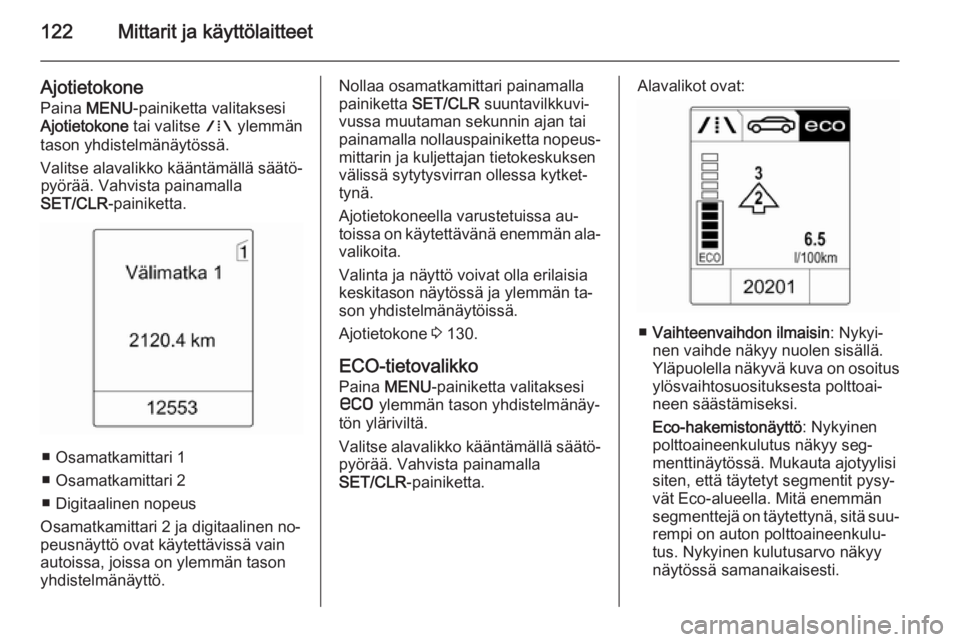

122Mittarit ja käyttölaitteet
AjotietokonePaina MENU -painiketta valitaksesi
Ajotietokone tai valitse W ylemmän
tason yhdistelmänäytössä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
■ Osamatkamittari 1
■ Osamatkamittari 2
■ Digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.
Nollaa osamatkamittari painamalla
painiketta SET/CLR suuntavilkkuvi‐
vussa muutaman sekunnin ajan tai
painamalla nollauspainiketta nopeus‐ mittarin ja kuljettajan tietokeskuksen
välissä sytytysvirran ollessa kytket‐
tynä.
Ajotietokoneella varustetuissa au‐ toissa on käytettävänä enemmän ala‐
valikoita.
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytöissä.
Ajotietokone 3 130.
ECO-tietovalikko
Paina MENU -painiketta valitaksesi
s ylemmän tason yhdistelmänäy‐
tön yläriviltä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.Alavalikot ovat:
■Vaihteenvaihdon ilmaisin : Nykyi‐
nen vaihde näkyy nuolen sisällä.
Yläpuolella näkyvä kuva on osoitus
ylösvaihtosuosituksesta polttoai‐
neen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy seg‐ menttinäytössä. Mukauta ajotyylisi
siten, että täytetyt segmentit pysy‐
vät Eco-alueella. Mitä enemmän
segmenttejä on täytettynä, sitä suu‐ rempi on auton polttoaineenkulu‐
tus. Nykyinen kulutusarvo näkyy
näytössä samanaikaisesti.
Page 125 of 335

Mittarit ja käyttölaitteet123

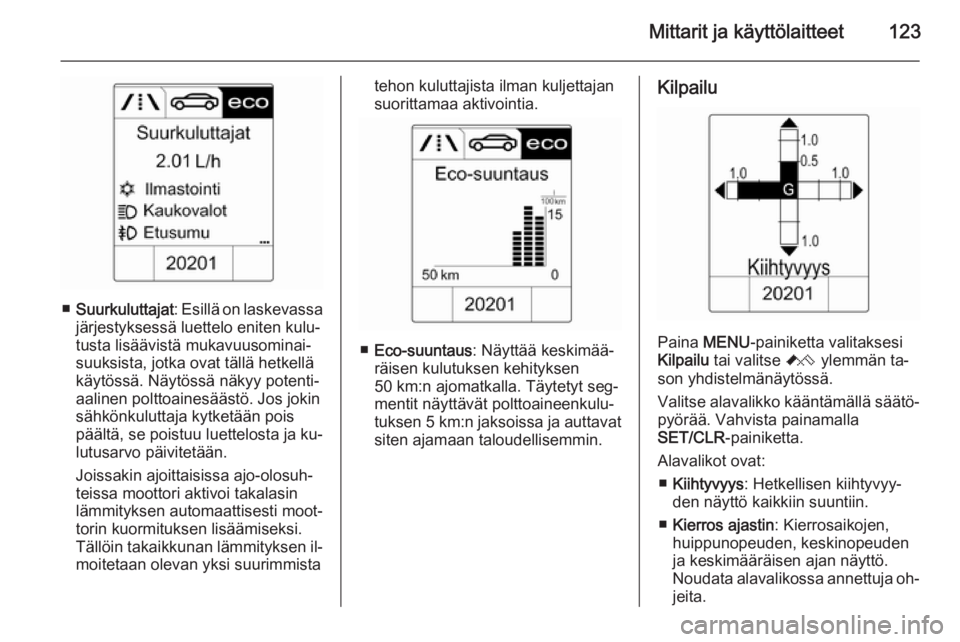

■Suurkuluttajat : Esillä on laskevassa
järjestyksessä luettelo eniten kulu‐ tusta lisäävistä mukavuusominai‐
suuksista, jotka ovat tällä hetkellä
käytössä. Näytössä näkyy potenti‐
aalinen polttoainesäästö. Jos jokin sähkönkuluttaja kytketään pois
päältä, se poistuu luettelosta ja ku‐
lutusarvo päivitetään.
Joissakin ajoittaisissa ajo-olosuh‐
teissa moottori aktivoi takalasin
lämmityksen automaattisesti moot‐
torin kuormituksen lisäämiseksi.
Tällöin takaikkunan lämmityksen il‐
moitetaan olevan yksi suurimmista
tehon kuluttajista ilman kuljettajan suorittamaa aktivointia.
■ Eco-suuntaus : Näyttää keskimää‐
räisen kulutuksen kehityksen
50 km:n ajomatkalla. Täytetyt seg‐
mentit näyttävät polttoaineenkulu‐
tuksen 5 km:n jaksoissa ja auttavat
siten ajamaan taloudellisemmin.
Kilpailu
Paina MENU -painiketta valitaksesi
Kilpailu tai valitse C ylemmän ta‐
son yhdistelmänäytössä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
Alavalikot ovat: ■ Kiihtyvyys : Hetkellisen kiihtyvyy‐
den näyttö kaikkiin suuntiin.
■ Kierros ajastin : Kierrosaikojen,
huippunopeuden, keskinopeuden
ja keskimääräisen ajan näyttö.
Noudata alavalikossa annettuja oh‐ jeita.
Page 126 of 335

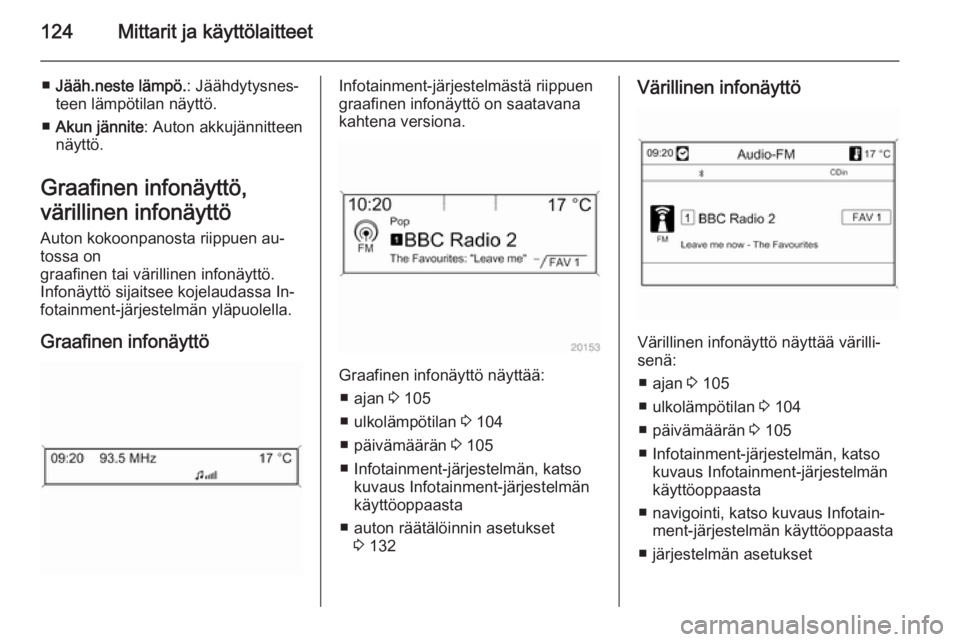

124Mittarit ja käyttölaitteet
■Jääh.neste lämpö. : Jäähdytysnes‐
teen lämpötilan näyttö.
■ Akun jännite : Auton akkujännitteen
näyttö.
Graafinen infonäyttö,
värillinen infonäyttö Auton kokoonpanosta riippuen au‐
tossa on
graafinen tai värillinen infonäyttö.
Infonäyttö sijaitsee kojelaudassa In‐
fotainment-järjestelmän yläpuolella.
Graafinen infonäyttöInfotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
■ ajan 3 105
■ ulkolämpötilan 3 104
■ päivämäärän 3 105
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ auton räätälöinnin asetukset 3 132
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
■ ajan 3 105
■ ulkolämpötilan 3 104
■ päivämäärän 3 105
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ järjestelmän asetukset
Page 127 of 335

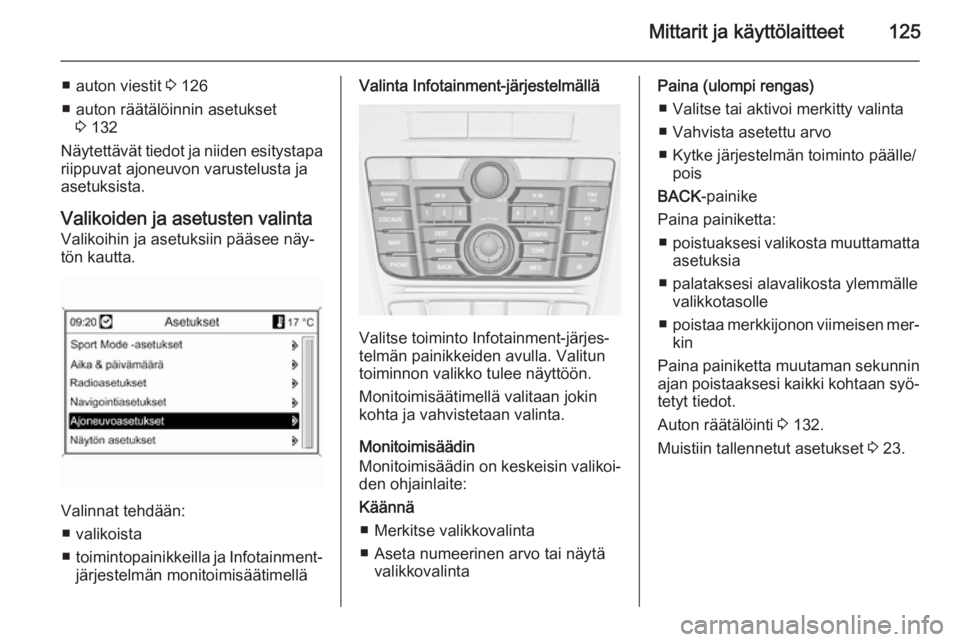

Mittarit ja käyttölaitteet125
■ auton viestit 3 126
■ auton räätälöinnin asetukset 3 132
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Valinnat tehdään:
■ valikoista
■ toimintopainikkeilla ja Infotainment-
järjestelmän monitoimisäätimellä
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ■ Merkitse valikkovalinta
■ Aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
■ Valitse tai aktivoi merkitty valinta
■ Vahvista asetettu arvo
■ Kytke järjestelmän toiminto päälle/ pois
BACK -painike
Paina painiketta: ■ poistuaksesi valikosta muuttamatta
asetuksia
■ palataksesi alavalikosta ylemmälle valikkotasolle
■ poistaa merkkijonon viimeisen mer‐
kin
Paina painiketta muutaman sekunnin
ajan poistaaksesi kaikki kohtaan syö‐
tetyt tiedot.
Auton räätälöinti 3 132.
Muistiin tallennetut asetukset 3 23.
Page 128 of 335
126Mittarit ja käyttölaitteetÄlypuhelimen
ohjausyksikkö
Älypuhelimen ohjausyksikön avulla
auton tietoja voidaan käyttää puheli‐
men kautta WLAN- tai Bluetooth-yh‐
teyden avulla. Näitä tietoja voidaan
sitten näyttää ja analysoida älypuhe‐
limessa.Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoituksen ja ää‐
nimerkin kanssa.
Paina painiketta SET/CLR tai MENU
tai käännä säätöpyörää viestin vah‐ vistamiseksi.
Auton viestit keskitason
näytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen4Ilmastointi pois päältä5Ohjauspyörä on lukittu6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrun
