Page 241 of 335
Auton hoito239

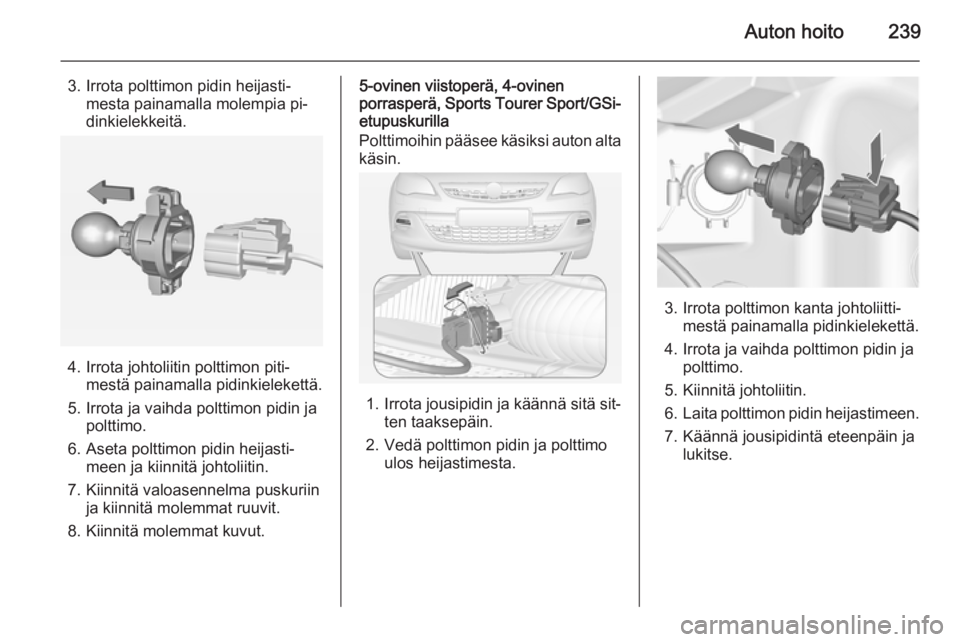

3. Irrota polttimon pidin heijasti‐mesta painamalla molempia pi‐
dinkielekkeitä.
4. Irrota johtoliitin polttimon piti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon pidin ja polttimo.
6. Aseta polttimon pidin heijasti‐ meen ja kiinnitä johtoliitin.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Kiinnitä molemmat kuvut.
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer Sport/GSi- etupuskurilla
Polttimoihin pääsee käsiksi auton alta
käsin.
1. Irrota jousipidin ja käännä sitä sit‐
ten taaksepäin.
2. Vedä polttimon pidin ja polttimo ulos heijastimesta.
3. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon pidin ja polttimo.
5. Kiinnitä johtoliitin.
6. Laita polttimon pidin heijastimeen.
7. Käännä jousipidintä eteenpäin ja lukitse.
Page 242 of 335
240Auton hoito

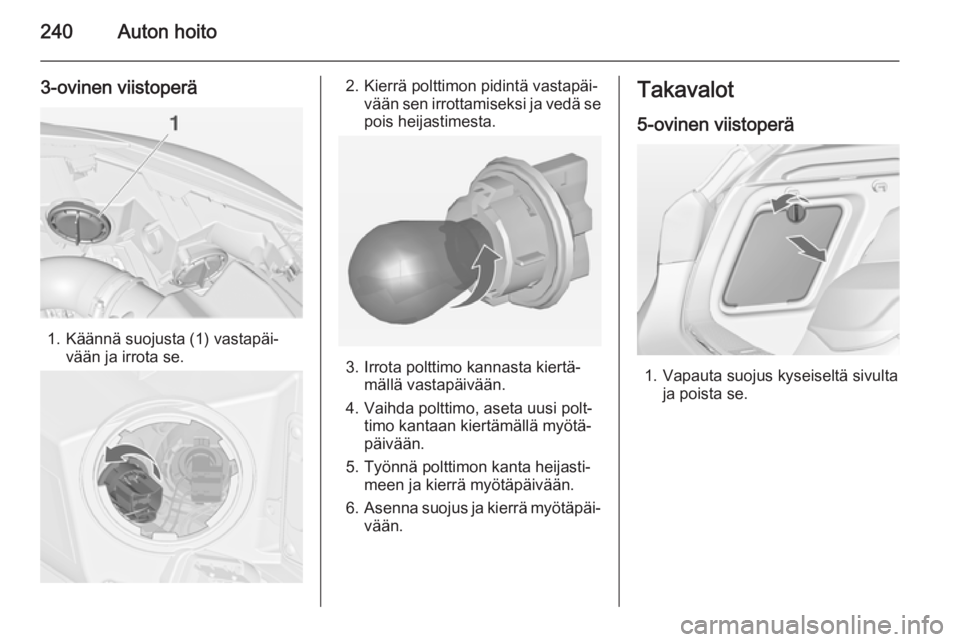

3-ovinen viistoperä
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Kierrä polttimon pidintä vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
Page 243 of 335
Auton hoito241

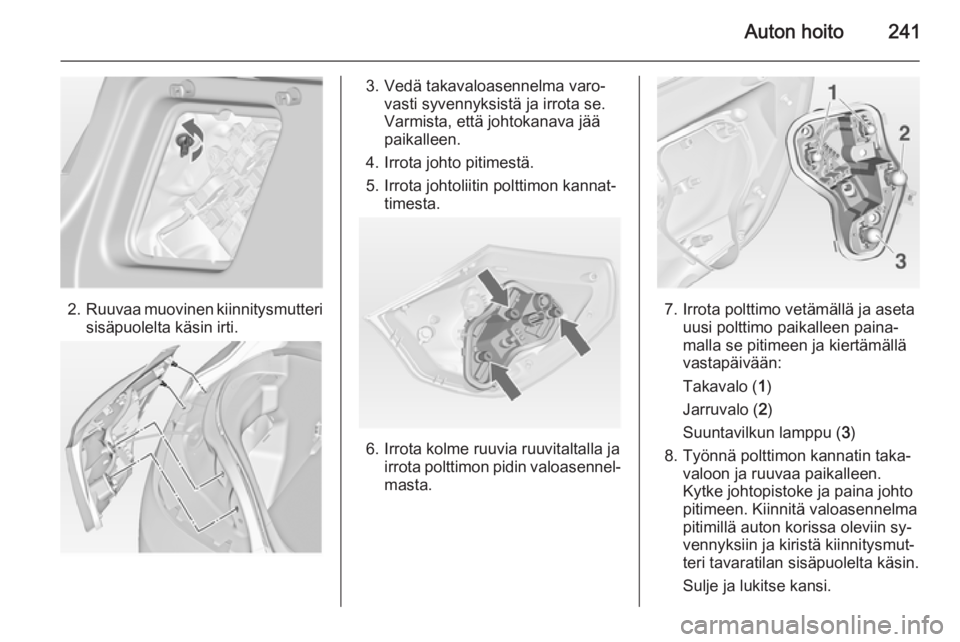

2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐ vasti syvennyksistä ja irrota se.
Varmista, että johtokanava jää
paikalleen.
4. Irrota johto pitimestä.
5. Irrota johtoliitin polttimon kannat‐ timesta.
6. Irrota kolme ruuvia ruuvitaltalla jairrota polttimon pidin valoasennel‐
masta.
7. Irrota polttimo vetämällä ja aseta uusi polttimo paikalleen paina‐
malla se pitimeen ja kiertämällä
vastapäivään:
Takavalo ( 1)
Jarruvalo ( 2)
Suuntavilkun lamppu ( 3)
8. Työnnä polttimon kannatin taka‐ valoon ja ruuvaa paikalleen.
Kytke johtopistoke ja paina johto
pitimeen. Kiinnitä valoasennelma
pitimillä auton korissa oleviin sy‐
vennyksiin ja kiristä kiinnitysmut‐
teri tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Page 244 of 335
242Auton hoito

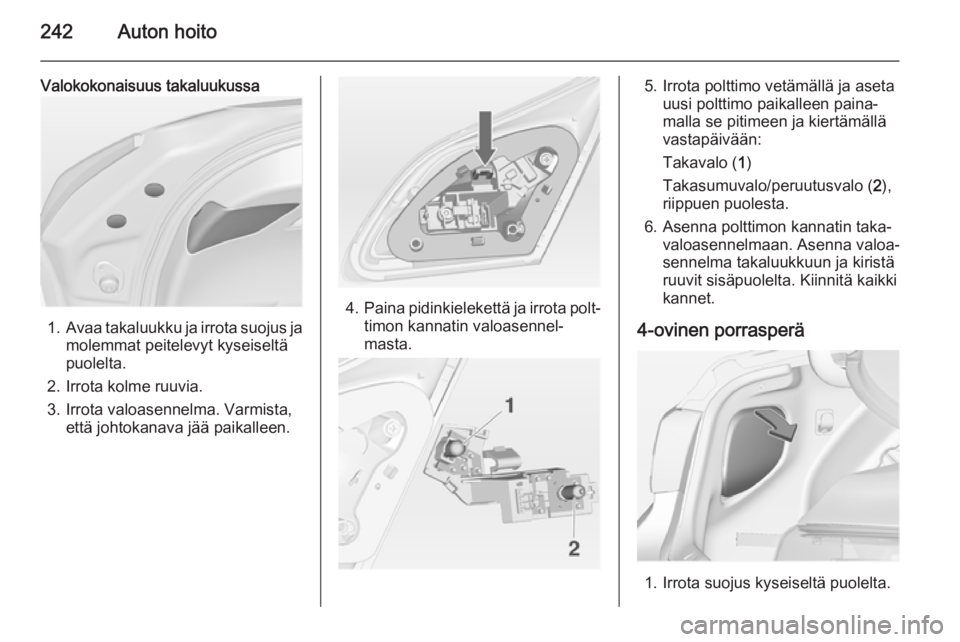

Valokokonaisuus takaluukussa
1.Avaa takaluukku ja irrota suojus ja
molemmat peitelevyt kyseiseltä
puolelta.
2. Irrota kolme ruuvia.
3. Irrota valoasennelma. Varmista, että johtokanava jää paikalleen.
4.Paina pidinkielekettä ja irrota polt‐
timon kannatin valoasennel‐masta.
5. Irrota polttimo vetämällä ja aseta uusi polttimo paikalleen paina‐
malla se pitimeen ja kiertämällä
vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
6. Asenna polttimon kannatin taka‐ valoasennelmaan. Asenna valoa‐sennelma takaluukkuun ja kiristä
ruuvit sisäpuolelta. Kiinnitä kaikki
kannet.
4-ovinen porrasperä
1. Irrota suojus kyseiseltä puolelta.
Page 245 of 335
Auton hoito243

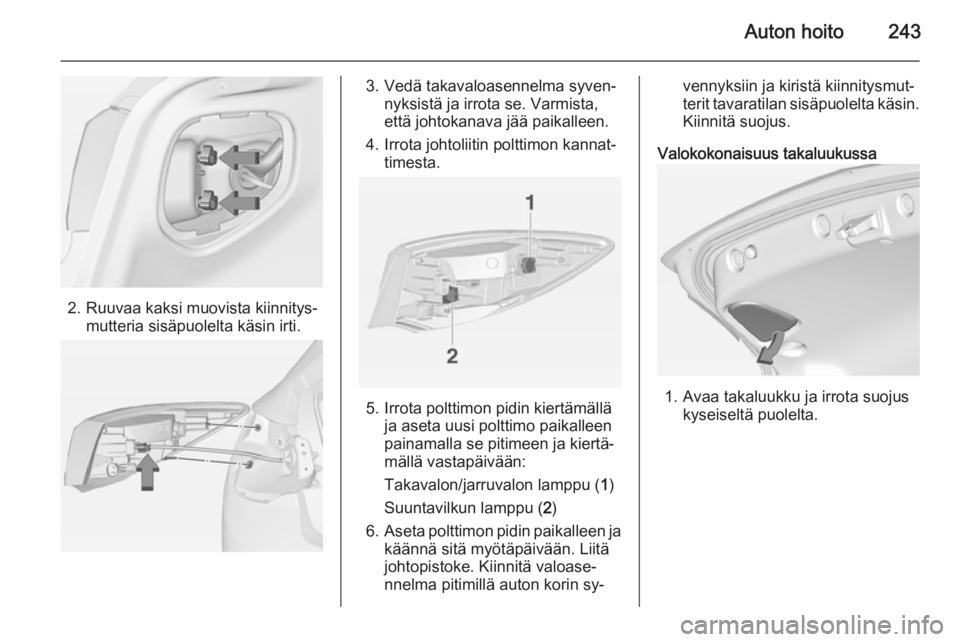

2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
4. Irrota johtoliitin polttimon kannat‐ timesta.
5. Irrota polttimon pidin kiertämällä ja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
6. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Liitä
johtopistoke. Kiinnitä valoase‐
nnelma pitimillä auton korin sy‐
vennyksiin ja kiristä kiinnitysmut‐
terit tavaratilan sisäpuolelta käsin. Kiinnitä suojus.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojus kyseiseltä puolelta.
Page 246 of 335
244Auton hoito

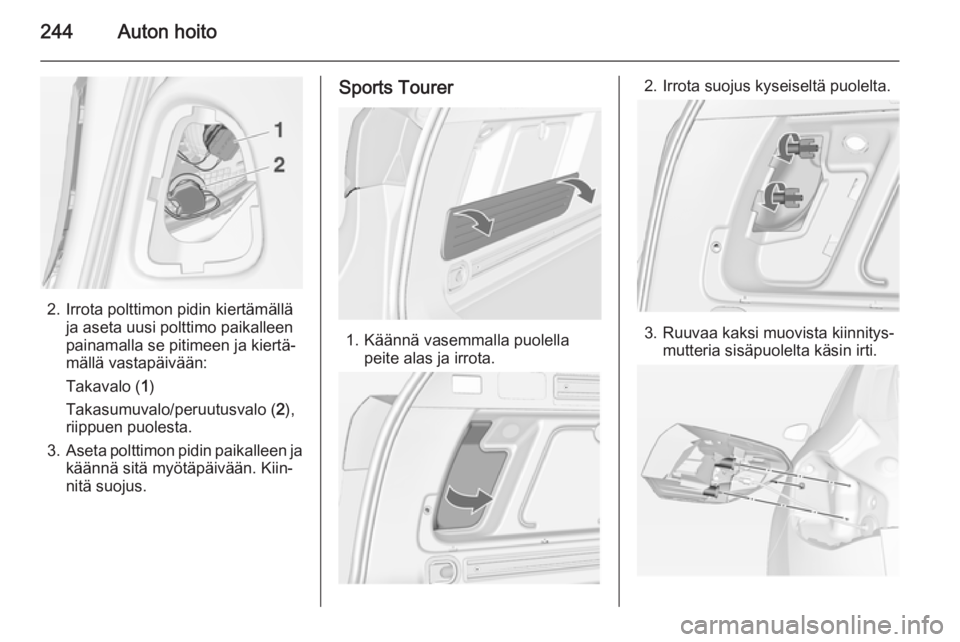

2. Irrota polttimon pidin kiertämälläja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
3. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Kiin‐
nitä suojus.
Sports Tourer
1. Käännä vasemmalla puolella peite alas ja irrota.
2. Irrota suojus kyseiseltä puolelta.
3. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.
Page 247 of 335
Auton hoito245

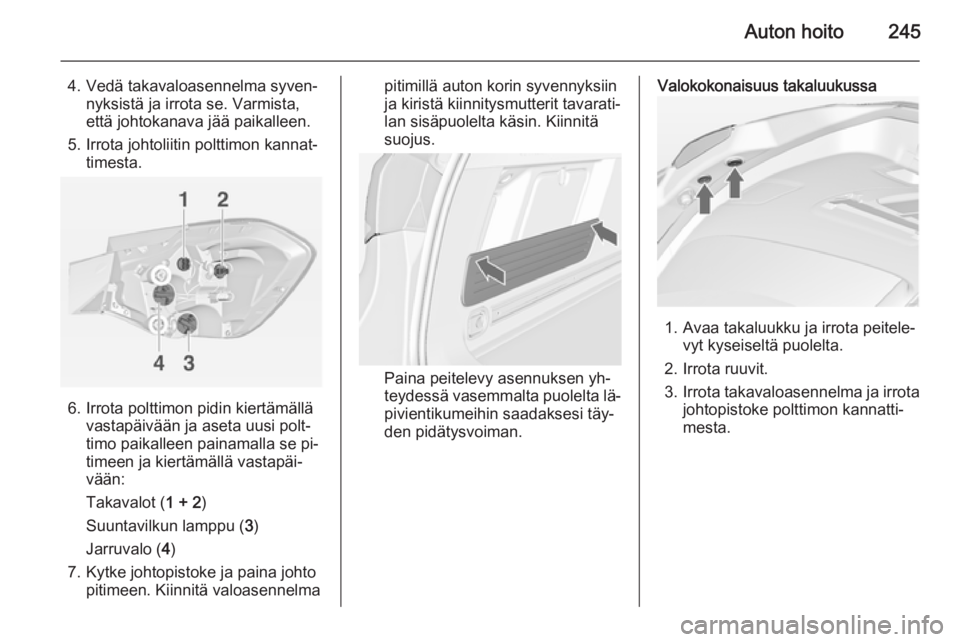

4. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
5. Irrota johtoliitin polttimon kannat‐ timesta.
6. Irrota polttimon pidin kiertämällävastapäivään ja aseta uusi polt‐
timo paikalleen painamalla se pi‐
timeen ja kiertämällä vastapäi‐
vään:
Takavalot ( 1 + 2)
Suuntavilkun lamppu ( 3)
Jarruvalo ( 4)
7. Kytke johtopistoke ja paina johto pitimeen. Kiinnitä valoasennelma
pitimillä auton korin syvennyksiin
ja kiristä kiinnitysmutterit tavarati‐
lan sisäpuolelta käsin. Kiinnitä
suojus.
Paina peitelevy asennuksen yh‐
teydessä vasemmalta puolelta lä‐ pivientikumeihin saadaksesi täy‐den pidätysvoiman.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota peitele‐ vyt kyseiseltä puolelta.
2. Irrota ruuvit.
3. Irrota takavaloasennelma ja irrota
johtopistoke polttimon kannatti‐
mesta.
Page 248 of 335
246Auton hoito

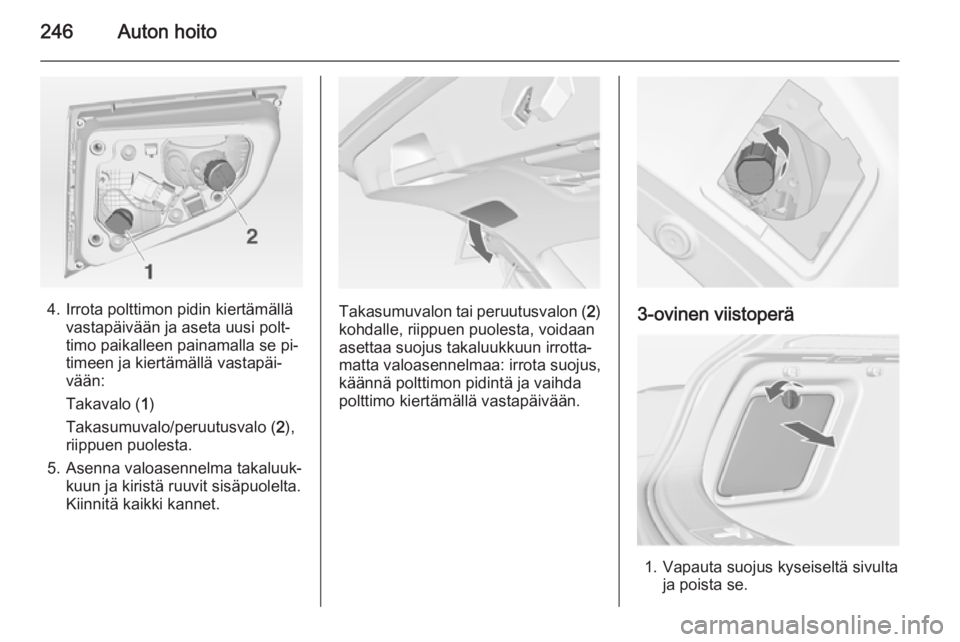

4. Irrota polttimon pidin kiertämällävastapäivään ja aseta uusi polt‐
timo paikalleen painamalla se pi‐
timeen ja kiertämällä vastapäi‐
vään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
5. Asenna valoasennelma takaluuk‐ kuun ja kiristä ruuvit sisäpuolelta.
Kiinnitä kaikki kannet.Takasumuvalon tai peruutusvalon ( 2)
kohdalle, riippuen puolesta, voidaan
asettaa suojus takaluukkuun irrotta‐
matta valoasennelmaa: irrota suojus,
käännä polttimon pidintä ja vaihda
polttimo kiertämällä vastapäivään.3-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
