Page 161 of 335

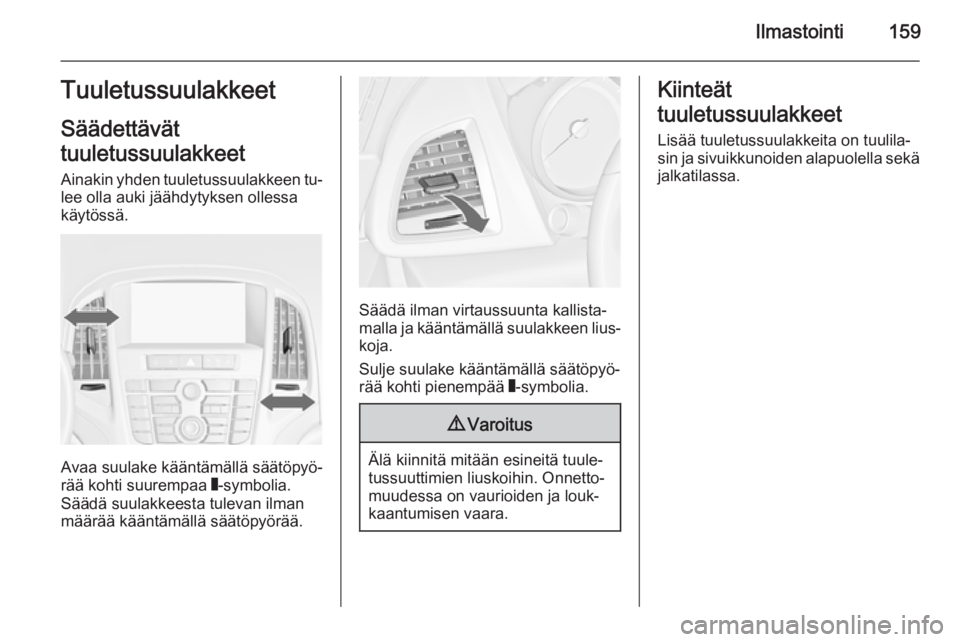

Ilmastointi159Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Ainakin yhden tuuletussuulakkeen tu‐ lee olla auki jäähdytyksen ollessa
käytössä.
Avaa suulake kääntämällä säätöpyö‐
rää kohti suurempaa W-symbolia.
Säädä suulakkeesta tulevan ilman
määrää kääntämällä säätöpyörää.
Säädä ilman virtaussuunta kallista‐
malla ja kääntämällä suulakkeen lius‐
koja.
Sulje suulake kääntämällä säätöpyö‐ rää kohti pienempää W-symbolia.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.
Kiinteät
tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä
jalkatilassa.
Page 162 of 335

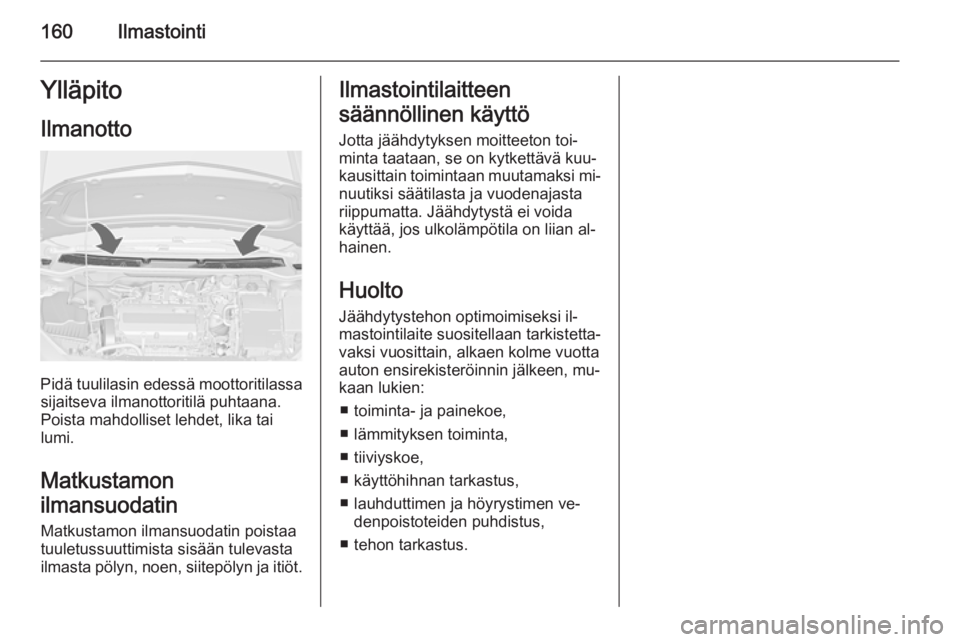

160IlmastointiYlläpitoIlmanotto
Pidä tuulilasin edessä moottoritilassasijaitseva ilmanottoritilä puhtaana.
Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon
ilmansuodatin Matkustamon ilmansuodatin poistaa
tuuletussuuttimista sisään tulevasta
ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐
kausittain toimintaan muutamaksi mi‐ nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.
Huolto
Jäähdytystehon optimoimiseksi il‐ mastointilaite suositellaan tarkistetta‐
vaksi vuosittain, alkaen kolme vuotta
auton ensirekisteröinnin jälkeen, mu‐
kaan lukien:
■ toiminta- ja painekoe,
■ lämmityksen toiminta,
■ tiiviyskoe,
■ käyttöhihnan tarkastus,
■ lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus,
■ tehon tarkastus.
Page 163 of 335

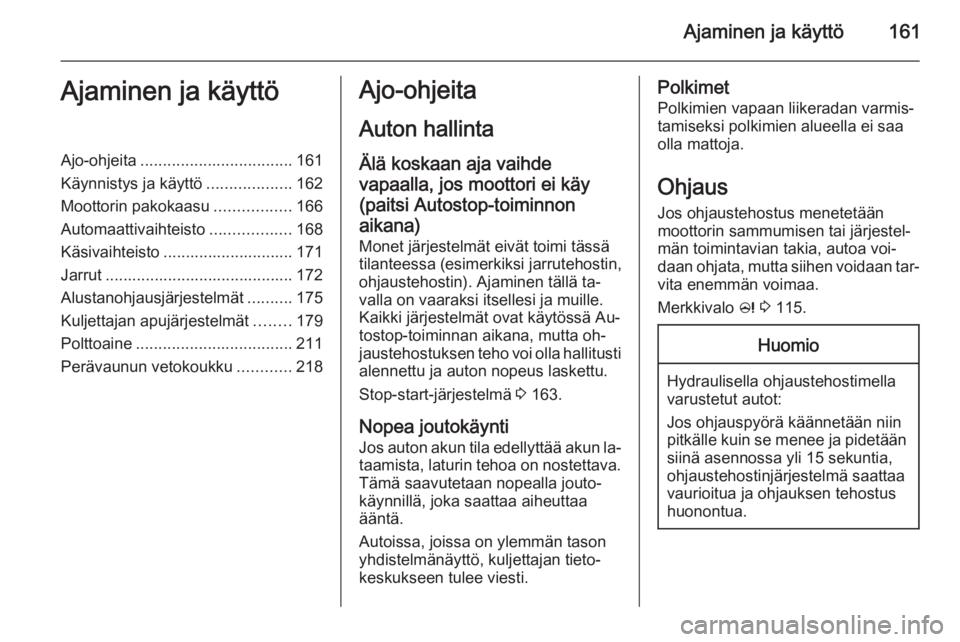

Ajaminen ja käyttö161Ajaminen ja käyttöAjo-ohjeita.................................. 161
Käynnistys ja käyttö ...................162
Moottorin pakokaasu .................166
Automaattivaihteisto ..................168
Käsivaihteisto ............................. 171
Jarrut .......................................... 172
Alustanohjausjärjestelmät ..........175
Kuljettajan apujärjestelmät ........179
Polttoaine ................................... 211
Perävaunun vetokoukku ............218Ajo-ohjeita
Auton hallinta Älä koskaan aja vaihde
vapaalla, jos moottori ei käy
(paitsi Autostop-toiminnon
aikana) Monet järjestelmät eivät toimi tässätilanteessa (esimerkiksi jarrutehostin,
ohjaustehostin). Ajaminen tällä ta‐
valla on vaaraksi itsellesi ja muille.
Kaikki järjestelmät ovat käytössä Au‐
tostop-toiminnan aikana, mutta oh‐
jaustehostuksen teho voi olla hallitusti
alennettu ja auton nopeus laskettu.
Stop-start-järjestelmä 3 163.
Nopea joutokäynti
Jos auton akun tila edellyttää akun la‐ taamista, laturin tehoa on nostettava.
Tämä saavutetaan nopealla jouto‐
käynnillä, joka saattaa aiheuttaa ääntä.
Autoissa, joissa on ylemmän tason
yhdistelmänäyttö, kuljettajan tieto‐
keskukseen tulee viesti.Polkimet
Polkimien vapaan liikeradan varmis‐
tamiseksi polkimien alueella ei saa olla mattoja.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐
män toimintavian takia, autoa voi‐
daan ohjata, mutta siihen voidaan tar‐ vita enemmän voimaa.
Merkkivalo c 3 115.Huomio
Hydraulisella ohjaustehostimella
varustetut autot:
Jos ohjauspyörä käännetään niin
pitkälle kuin se menee ja pidetään siinä asennossa yli 15 sekuntia,
ohjaustehostinjärjestelmä saattaa
vaurioitua ja ohjauksen tehostus
huonontua.
Page 164 of 335

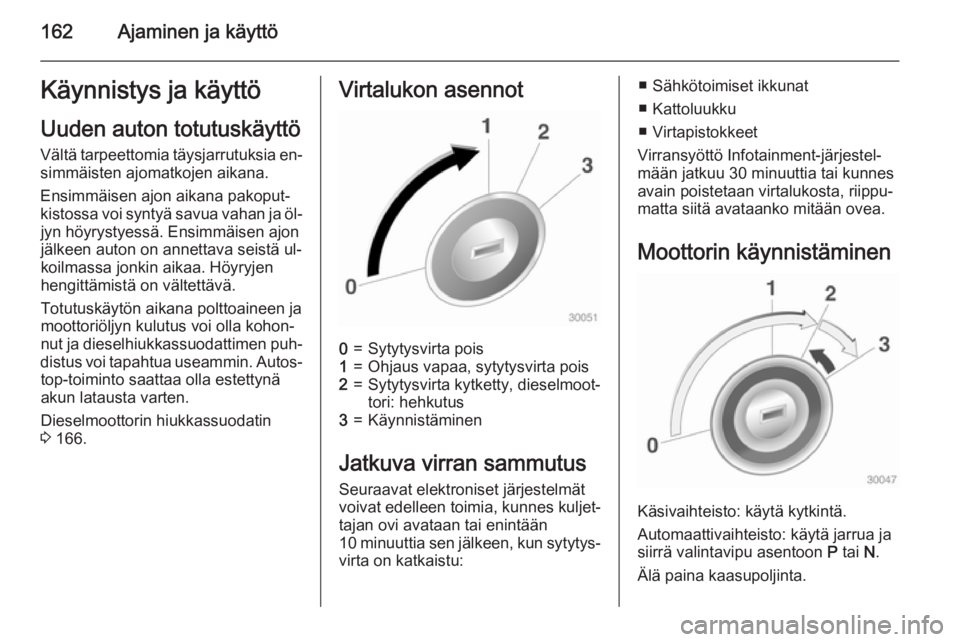

162Ajaminen ja käyttöKäynnistys ja käyttö
Uuden auton totutuskäyttö
Vältä tarpeettomia täysjarrutuksia en‐ simmäisten ajomatkojen aikana.
Ensimmäisen ajon aikana pakoput‐
kistossa voi syntyä savua vahan ja öl‐ jyn höyrystyessä. Ensimmäisen ajonjälkeen auton on annettava seistä ul‐
koilmassa jonkin aikaa. Höyryjen
hengittämistä on vältettävä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla kohon‐
nut ja dieselhiukkassuodattimen puh‐
distus voi tapahtua useammin. Autos‐ top-toiminto saattaa olla estettynä
akun latausta varten.
Dieselmoottorin hiukkassuodatin 3 166.Virtalukon asennot0=Sytytysvirta pois1=Ohjaus vapaa, sytytysvirta pois2=Sytytysvirta kytketty, dieselmoot‐
tori: hehkutus3=Käynnistäminen
Jatkuva virran sammutus
Seuraavat elektroniset järjestelmät
voivat edelleen toimia, kunnes kuljet‐
tajan ovi avataan tai enintään
10 minuuttia sen jälkeen, kun sytytys‐
virta on katkaistu:
■ Sähkötoimiset ikkunat
■ Kattoluukku
■ Virtapistokkeet
Virransyöttö Infotainment-järjestel‐
mään jatkuu 30 minuuttia tai kunnes
avain poistetaan virtalukosta, riippu‐
matta siitä avataanko mitään ovea.
Moottorin käynnistäminen
Käsivaihteisto: käytä kytkintä.
Automaattivaihteisto: käytä jarrua ja
siirrä valintavipu asentoon P tai N.
Älä paina kaasupoljinta.
Page 165 of 335

Ajaminen ja käyttö163

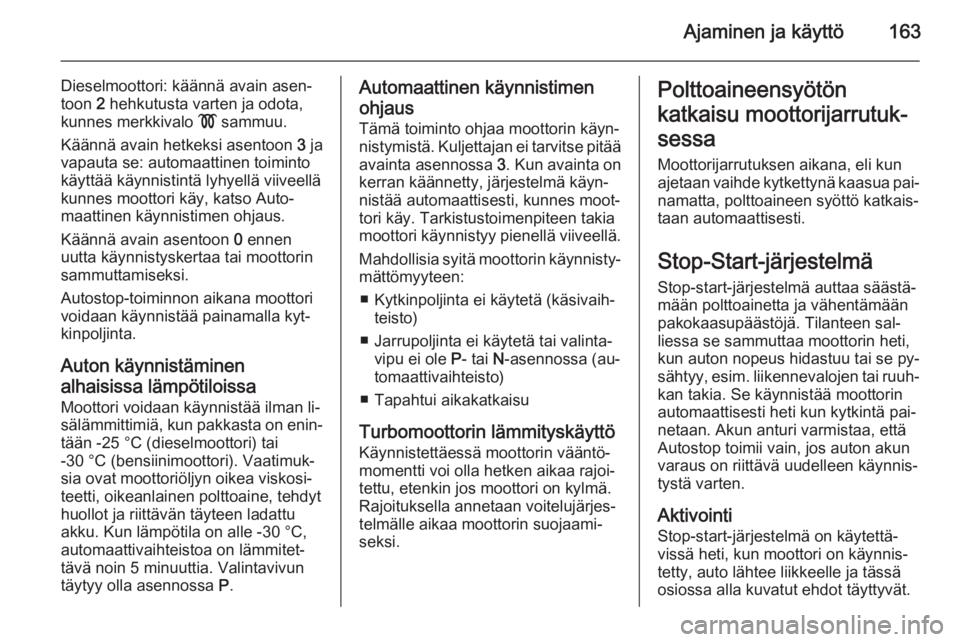

Dieselmoottori: käännä avain asen‐
toon 2 hehkutusta varten ja odota,
kunnes merkkivalo ! sammuu.
Käännä avain hetkeksi asentoon 3 ja
vapauta se: automaattinen toiminto
käyttää käynnistintä lyhyellä viiveellä
kunnes moottori käy, katso Auto‐
maattinen käynnistimen ohjaus.
Käännä avain asentoon 0 ennen
uutta käynnistyskertaa tai moottorin
sammuttamiseksi.
Autostop-toiminnon aikana moottori voidaan käynnistää painamalla kyt‐
kinpoljinta.
Auton käynnistäminen
alhaisissa lämpötiloissa Moottori voidaan käynnistää ilman li‐
sälämmittimiä, kun pakkasta on enin‐
tään -25 °C (dieselmoottori) tai
-30 °C (bensiinimoottori). Vaatimuk‐
sia ovat moottoriöljyn oikea viskosi‐
teetti, oikeanlainen polttoaine, tehdyt
huollot ja riittävän täyteen ladattu
akku. Kun lämpötila on alle -30 °С,
automaattivaihteistoa on lämmitet‐
tävä noin 5 minuuttia. Valintavivun
täytyy olla asennossa P.Automaattinen käynnistimen
ohjaus
Tämä toiminto ohjaa moottorin käyn‐ nistymistä. Kuljettajan ei tarvitse pitää
avainta asennossa 3. Kun avainta on
kerran käännetty, järjestelmä käyn‐
nistää automaattisesti, kunnes moot‐
tori käy. Tarkistustoimenpiteen takia
moottori käynnistyy pienellä viiveellä.
Mahdollisia syitä moottorin käynnisty‐
mättömyyteen:
■ Kytkinpoljinta ei käytetä (käsivaih‐ teisto)
■ Jarrupoljinta ei käytetä tai valinta‐ vipu ei ole P- tai N-asennossa (au‐
tomaattivaihteisto)
■ Tapahtui aikakatkaisu
Turbomoottorin lämmityskäyttö
Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.Polttoaineensyötön
katkaisu moottorijarrutuk‐
sessa
Moottorijarrutuksen aikana, eli kun
ajetaan vaihde kytkettynä kaasua pai‐ namatta, polttoaineen syöttö katkais‐taan automaattisesti.
Stop-Start-järjestelmä Stop-start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen sal‐
liessa se sammuttaa moottorin heti,
kun auton nopeus hidastuu tai se py‐
sähtyy, esim. liikennevalojen tai ruuh‐
kan takia. Se käynnistää moottorin
automaattisesti heti kun kytkintä pai‐
netaan. Akun anturi varmistaa, että
Autostop toimii vain, jos auton akun varaus on riittävä uudelleen käynnis‐
tystä varten.
Aktivointi
Stop-start-järjestelmä on käytettä‐
vissä heti, kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.
Page 166 of 335

164Ajaminen ja käyttö

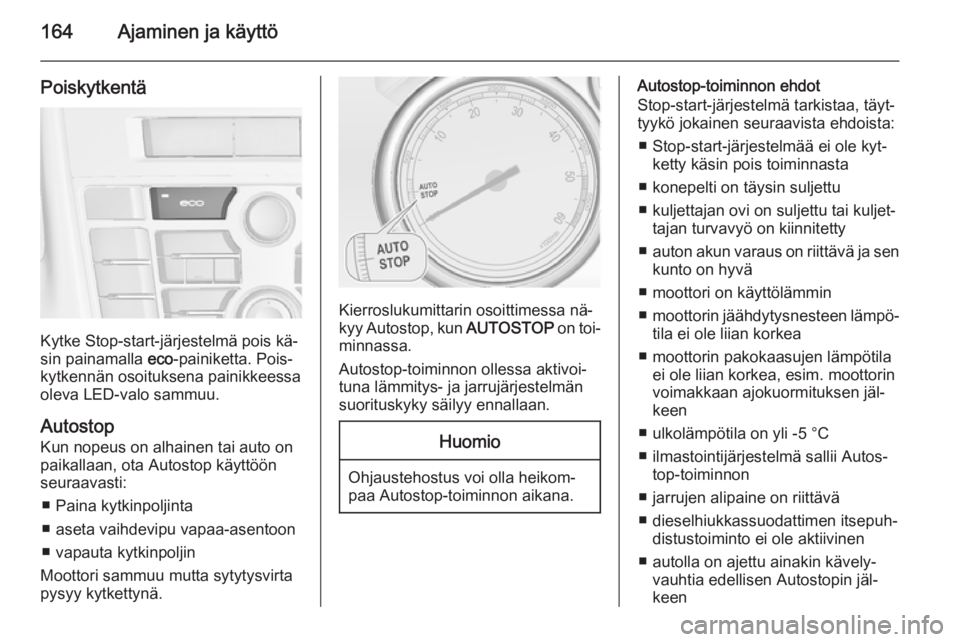

Poiskytkentä
Kytke Stop-start-järjestelmä pois kä‐
sin painamalla eco-painiketta. Pois‐
kytkennän osoituksena painikkeessa oleva LED-valo sammuu.
Autostop
Kun nopeus on alhainen tai auto on
paikallaan, ota Autostop käyttöön
seuraavasti:
■ Paina kytkinpoljinta
■ aseta vaihdevipu vapaa-asentoon
■ vapauta kytkinpoljin
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.
Kierroslukumittarin osoittimessa nä‐
kyy Autostop, kun AUTOSTOP on toi‐
minnassa.
Autostop-toiminnon ollessa aktivoi‐
tuna lämmitys- ja jarrujärjestelmän
suorituskyky säilyy ennallaan.
Huomio
Ohjaustehostus voi olla heikom‐
paa Autostop-toiminnon aikana.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista:
■ Stop-start-järjestelmää ei ole kyt‐ ketty käsin pois toiminnasta
■ konepelti on täysin suljettu
■ kuljettajan ovi on suljettu tai kuljet‐ tajan turvavyö on kiinnitetty
■ auton akun varaus on riittävä ja sen
kunto on hyvä
■ moottori on käyttölämmin
■ moottorin jäähdytysnesteen lämpö‐
tila ei ole liian korkea
■ moottorin pakokaasujen lämpötila ei ole liian korkea, esim. moottorin
voimakkaan ajokuormituksen jäl‐
keen
■ ulkolämpötila on yli -5 °C
■ ilmastointijärjestelmä sallii Autos‐ top-toiminnon
■ jarrujen alipaine on riittävä
■ dieselhiukkassuodattimen itsepuh‐ distustoiminto ei ole aktiivinen
■ autolla on ajettu ainakin kävely‐ vauhtia edellisen Autostopin jäl‐
keen
Page 167 of 335

Ajaminen ja käyttö165

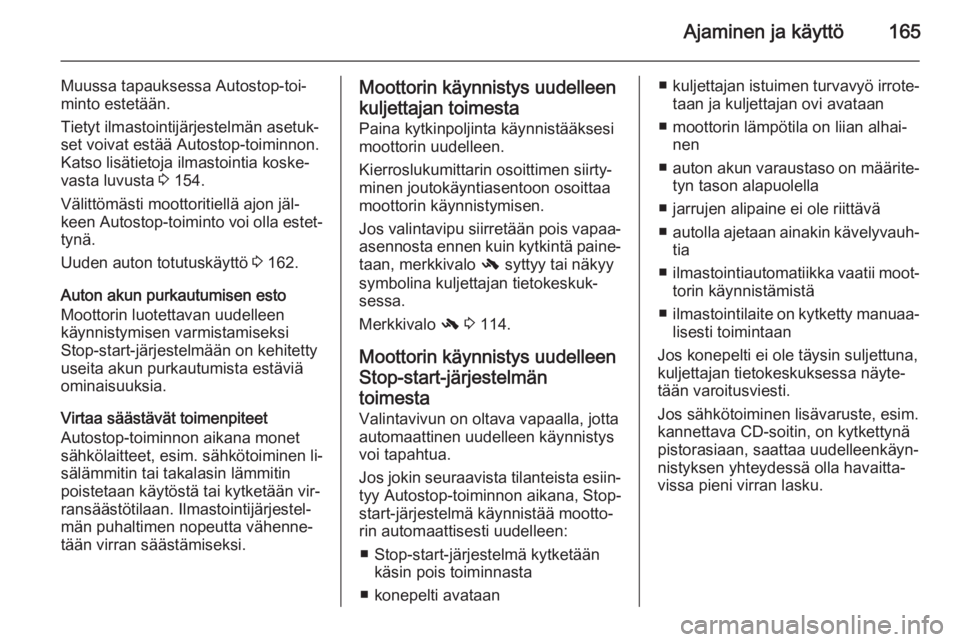

Muussa tapauksessa Autostop-toi‐
minto estetään.
Tietyt ilmastointijärjestelmän asetuk‐
set voivat estää Autostop-toiminnon.
Katso lisätietoja ilmastointia koske‐
vasta luvusta 3 154.
Välittömästi moottoritiellä ajon jäl‐ keen Autostop-toiminto voi olla estet‐ tynä.
Uuden auton totutuskäyttö 3 162.
Auton akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-start-järjestelmään on kehitetty
useita akun purkautumista estäviä
ominaisuuksia.
Virtaa säästävät toimenpiteet
Autostop-toiminnon aikana monet
sähkölaitteet, esim. sähkötoiminen li‐
sälämmitin tai takalasin lämmitin
poistetaan käytöstä tai kytketään vir‐
ransäästötilaan. Ilmastointijärjestel‐
män puhaltimen nopeutta vähenne‐
tään virran säästämiseksi.Moottorin käynnistys uudelleen
kuljettajan toimesta
Paina kytkinpoljinta käynnistääksesi
moottorin uudelleen.
Kierroslukumittarin osoittimen siirty‐
minen joutokäyntiasentoon osoittaa
moottorin käynnistymisen.
Jos valintavipu siirretään pois vapaa- asennosta ennen kuin kytkintä paine‐
taan, merkkivalo - syttyy tai näkyy
symbolina kuljettajan tietokeskuk‐
sessa.
Merkkivalo - 3 114.
Moottorin käynnistys uudelleen
Stop-start-järjestelmän toimesta
Valintavivun on oltava vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Jos jokin seuraavista tilanteista esiin‐
tyy Autostop-toiminnon aikana, Stop-
start-järjestelmä käynnistää mootto‐ rin automaattisesti uudelleen:
■ Stop-start-järjestelmä kytketään käsin pois toiminnasta
■ konepelti avataan■ kuljettajan istuimen turvavyö irrote‐
taan ja kuljettajan ovi avataan
■ moottorin lämpötila on liian alhai‐ nen
■ auton akun varaustaso on määrite‐
tyn tason alapuolella
■ jarrujen alipaine ei ole riittävä
■ autolla ajetaan ainakin kävelyvauh‐
tia
■ ilmastointiautomatiikka vaatii moot‐
torin käynnistämistä
■ ilmastointilaite on kytketty manuaa‐
lisesti toimintaan
Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näyte‐
tään varoitusviesti.
Jos sähkötoiminen lisävaruste, esim.
kannettava CD-soitin, on kytkettynä
pistorasiaan, saattaa uudelleenkäyn‐ nistyksen yhteydessä olla havaitta‐
vissa pieni virran lasku.
Page 168 of 335

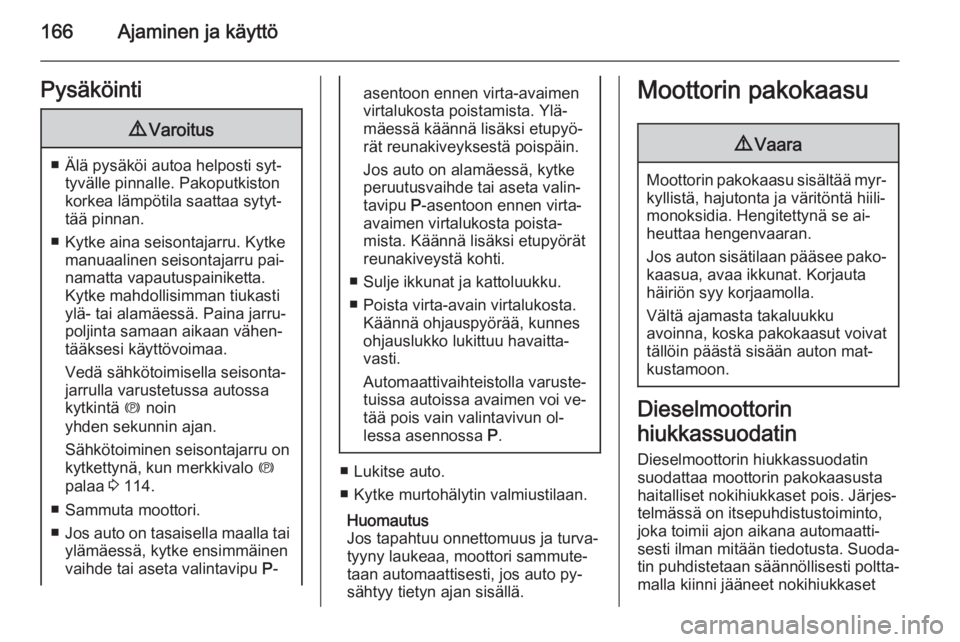

166Ajaminen ja käyttöPysäköinti9Varoitus
■ Älä pysäköi autoa helposti syt‐
tyvälle pinnalle. Pakoputkiston
korkea lämpötila saattaa sytyt‐
tää pinnan.
■ Kytke aina seisontajarru. Kytke manuaalinen seisontajarru pai‐
namatta vapautuspainiketta.
Kytke mahdollisimman tiukasti
ylä- tai alamäessä. Paina jarru‐
poljinta samaan aikaan vähen‐
tääksesi käyttövoimaa.
Vedä sähkötoimisella seisonta‐
jarrulla varustetussa autossa
kytkintä m noin
yhden sekunnin ajan.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m
palaa 3 114.
■ Sammuta moottori. ■ Jos auto on tasaisella maalla tai
ylämäessä, kytke ensimmäinen
vaihde tai aseta valintavipu P-
asentoon ennen virta-avaimen
virtalukosta poistamista. Ylä‐
mäessä käännä lisäksi etupyö‐
rät reunakiveyksestä poispäin.
Jos auto on alamäessä, kytke
peruutusvaihde tai aseta valin‐
tavipu P-asentoon ennen virta-
avaimen virtalukosta poista‐
mista. Käännä lisäksi etupyörät
reunakiveystä kohti.
■ Sulje ikkunat ja kattoluukku.
■ Poista virta-avain virtalukosta. Käännä ohjauspyörää, kunnes
ohjauslukko lukittuu havaitta‐
vasti.
Automaattivaihteistolla varuste‐
tuissa autoissa avaimen voi ve‐
tää pois vain valintavivun ol‐
lessa asennossa P.
■ Lukitse auto.
■ Kytke murtohälytin valmiustilaan.
Huomautus
Jos tapahtuu onnettomuus ja turva‐
tyyny laukeaa, moottori sammute‐
taan automaattisesti, jos auto py‐
sähtyy tietyn ajan sisällä.
Moottorin pakokaasu9 Vaara
Moottorin pakokaasu sisältää myr‐
kyllistä, hajutonta ja väritöntä hiili‐
monoksidia. Hengitettynä se ai‐
heuttaa hengenvaaran.
Jos auton sisätilaan pääsee pako‐
kaasua, avaa ikkunat. Korjauta
häiriön syy korjaamolla.
Vältä ajamasta takaluukku
avoinna, koska pakokaasut voivat
tällöin päästä sisään auton mat‐
kustamoon.
Dieselmoottorin
hiukkassuodatin Dieselmoottorin hiukkassuodatin
suodattaa moottorin pakokaasusta haitalliset nokihiukkaset pois. Järjes‐
telmässä on itsepuhdistustoiminto,
joka toimii ajon aikana automaatti‐
sesti ilman mitään tiedotusta. Suoda‐ tin puhdistetaan säännöllisesti poltta‐
malla kiinni jääneet nokihiukkaset
