Page 233 of 335
Auton hoito231

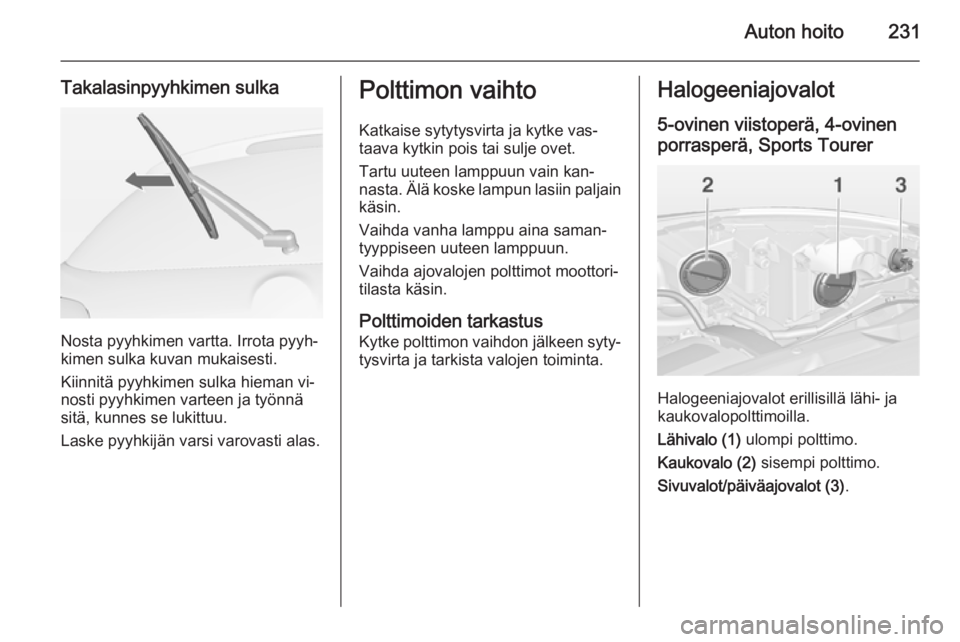

Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo (1) ulompi polttimo.
Kaukovalo (2) sisempi polttimo.
Sivuvalot/päiväajovalot (3) .
Page 234 of 335
232Auton hoito

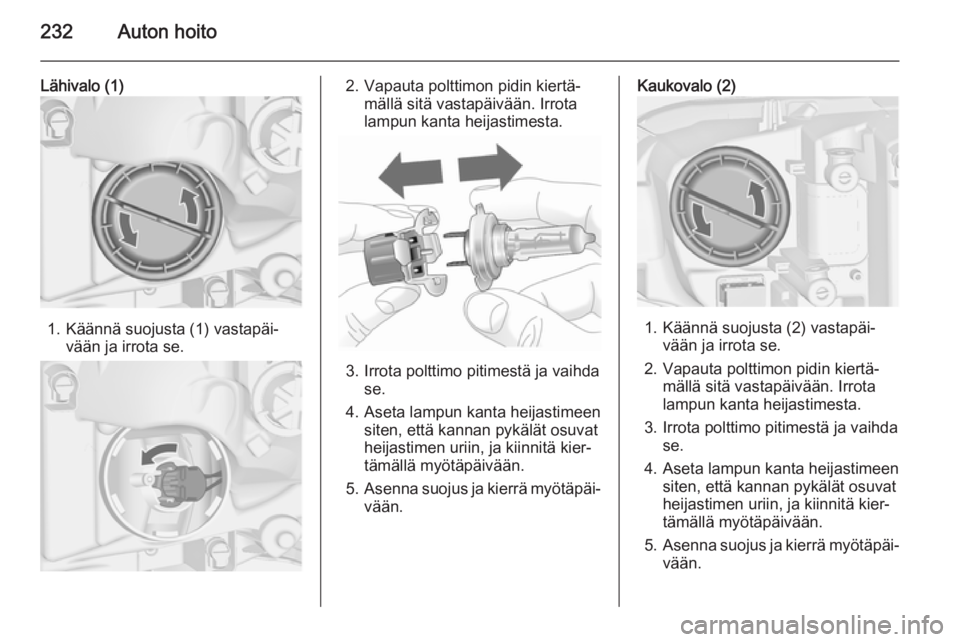

Lähivalo (1)
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta (2) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Page 235 of 335
Auton hoito233

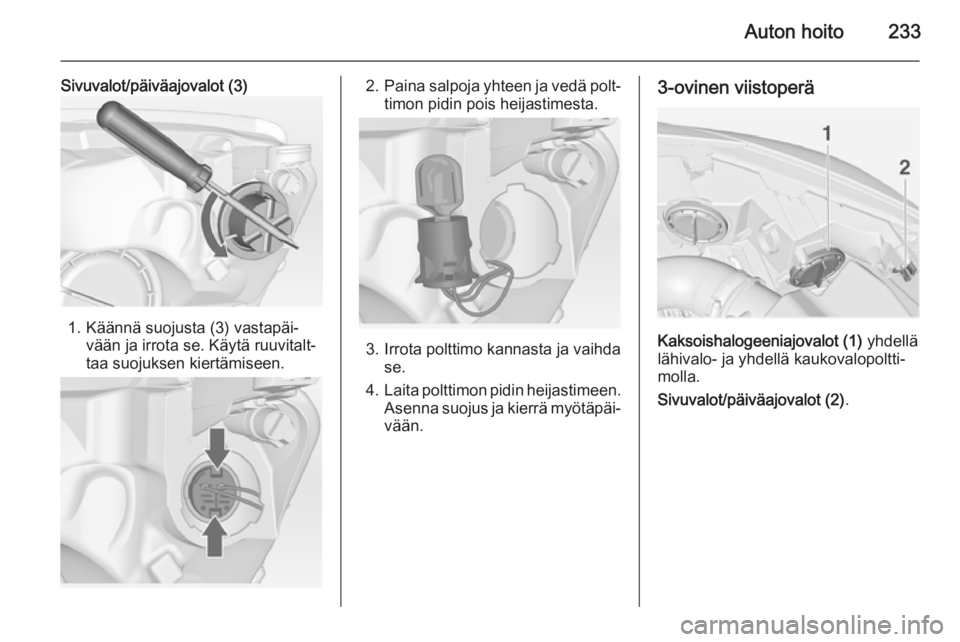

Sivuvalot/päiväajovalot (3)
1. Käännä suojusta (3) vastapäi‐vään ja irrota se. Käytä ruuvitalt‐
taa suojuksen kiertämiseen.
2. Paina salpoja yhteen ja vedä polt‐
timon pidin pois heijastimesta.
3. Irrota polttimo kannasta ja vaihda se.
4. Laita polttimon pidin heijastimeen.
Asenna suojus ja kierrä myötäpäi‐ vään.
3-ovinen viistoperä
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .
Page 236 of 335
234Auton hoito

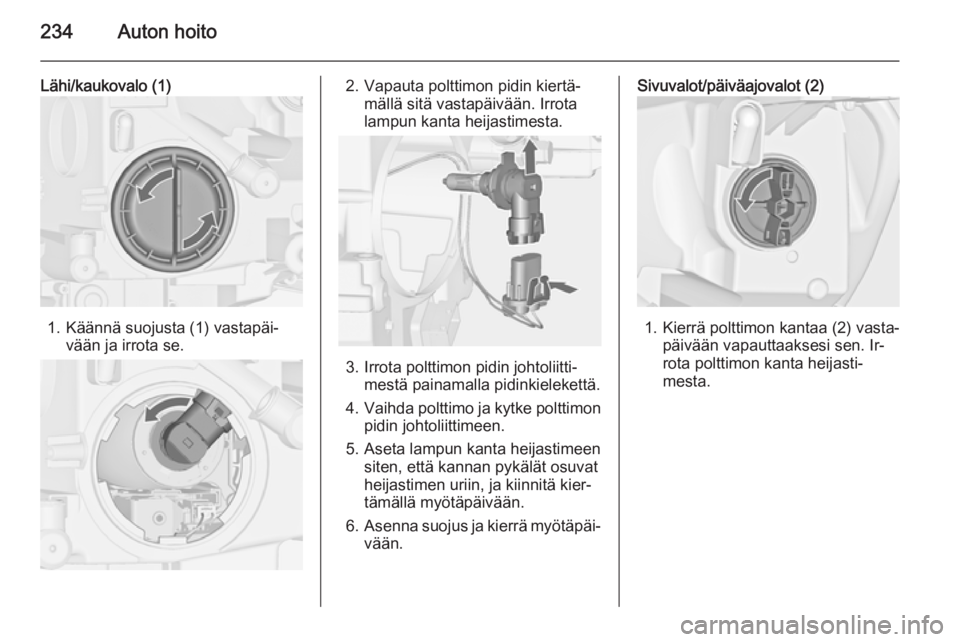

Lähi/kaukovalo (1)
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä painamalla pidinkielekettä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä polttimon kantaa (2) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.
Page 237 of 335
Auton hoito235

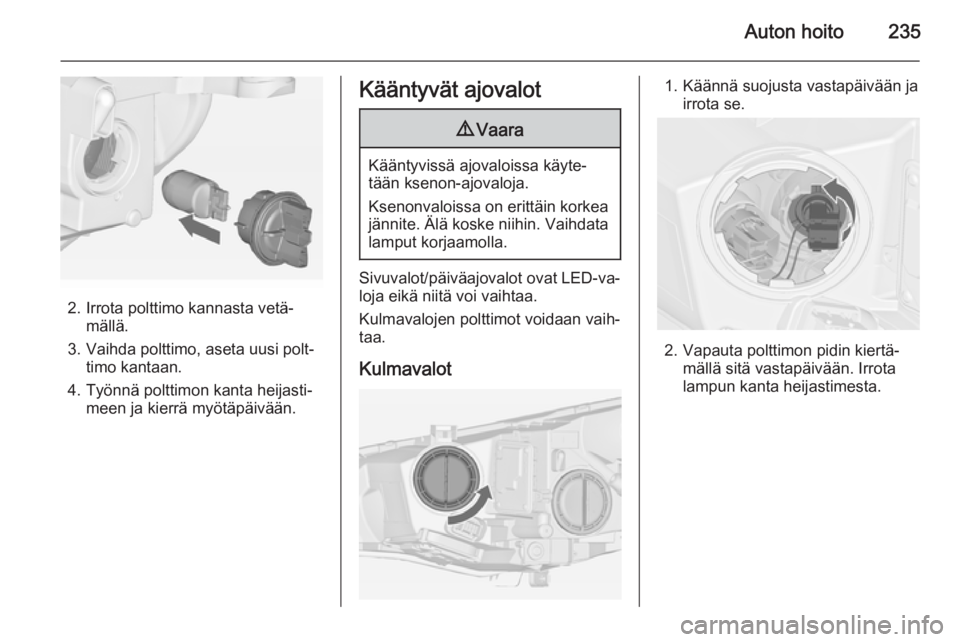

2. Irrota polttimo kannasta vetä‐mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Kääntyvät ajovalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
Page 238 of 335
236Auton hoito

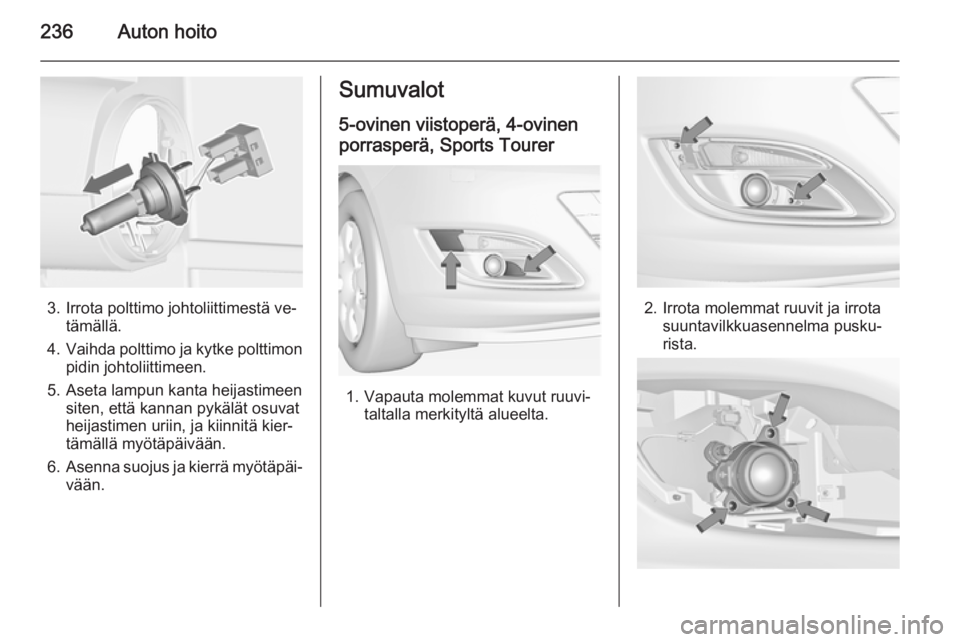

3. Irrota polttimo johtoliittimestä ve‐tämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotasuuntavilkkuasennelma pusku‐
rista.
Page 239 of 335
Auton hoito237

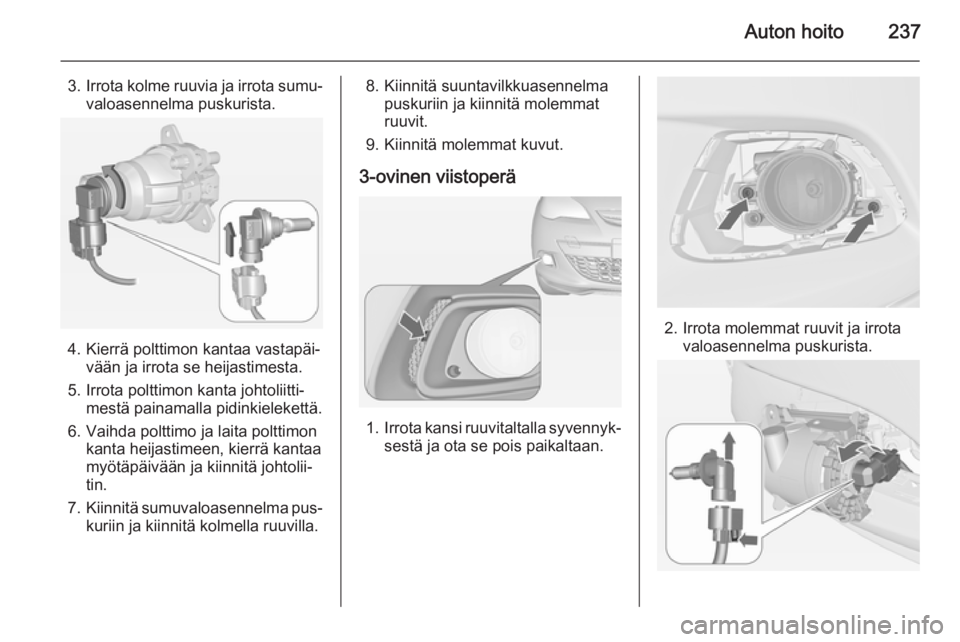

3.Irrota kolme ruuvia ja irrota sumu‐
valoasennelma puskurista.
4. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Vaihda polttimo ja laita polttimon kanta heijastimeen, kierrä kantaa
myötäpäivään ja kiinnitä johtolii‐
tin.
7. Kiinnitä sumuvaloasennelma pus‐
kuriin ja kiinnitä kolmella ruuvilla.
8. Kiinnitä suuntavilkkuasennelma puskuriin ja kiinnitä molemmat
ruuvit.
9. Kiinnitä molemmat kuvut.
3-ovinen viistoperä
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista.
Page 240 of 335
238Auton hoito

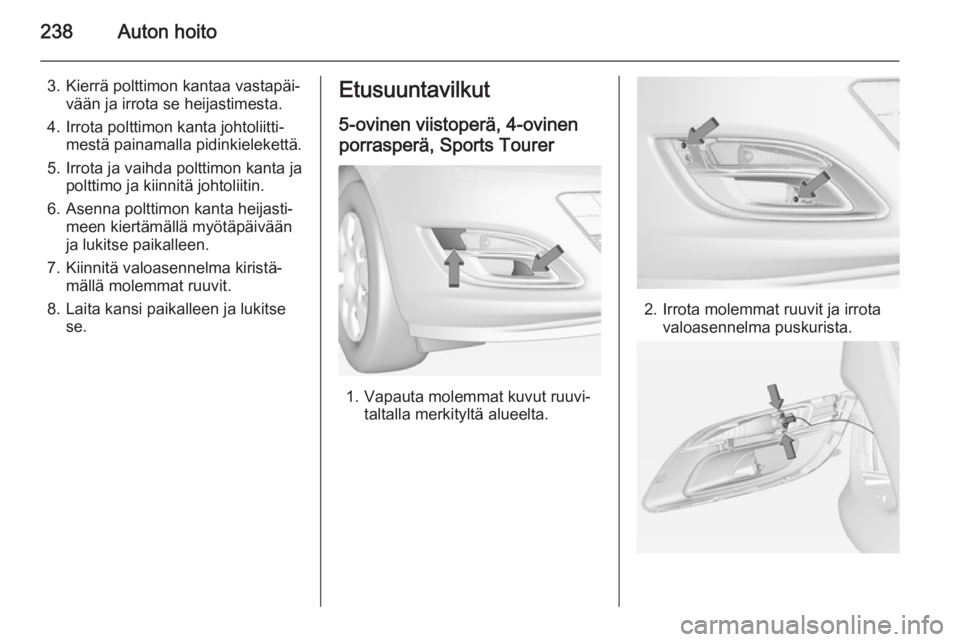

3. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
4. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä molemmat ruuvit.
8. Laita kansi paikalleen ja lukitse se.Etusuuntavilkut
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotavaloasennelma puskurista.
