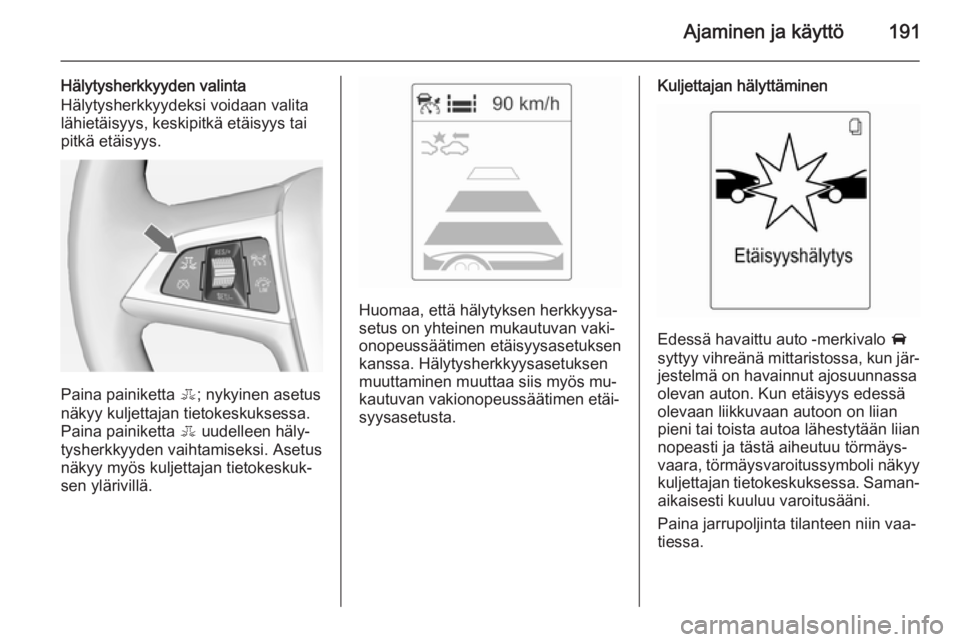

Page 193 of 335
Ajaminen ja käyttö191
Hälytysherkkyyden valinta
Hälytysherkkyydeksi voidaan valita
lähietäisyys, keskipitkä etäisyys tai
pitkä etäisyys.
Paina painiketta E; nykyinen asetus
näkyy kuljettajan tietokeskuksessa.
Paina painiketta E uudelleen häly‐
tysherkkyyden vaihtamiseksi. Asetus
näkyy myös kuljettajan tietokeskuk‐
sen ylärivillä.
Huomaa, että hälytyksen herkkyysa‐
setus on yhteinen mukautuvan vaki‐
onopeussäätimen etäisyysasetuksen
kanssa. Hälytysherkkyysasetuksen
muuttaminen muuttaa siis myös mu‐
kautuvan vakionopeussäätimen etäi‐ syysasetusta.
Kuljettajan hälyttäminen
Edessä havaittu auto -merkivalo A
syttyy vihreänä mittaristossa, kun jär‐ jestelmä on havainnut ajosuunnassa
olevan auton. Kun etäisyys edessä
olevaan liikkuvaan autoon on liian
pieni tai toista autoa lähestytään liian
nopeasti ja tästä aiheutuu törmäys‐
vaara, törmäysvaroitussymboli näkyy
kuljettajan tietokeskuksessa. Saman‐ aikaisesti kuuluu varoitusääni.
Paina jarrupoljinta tilanteen niin vaa‐
tiessa.

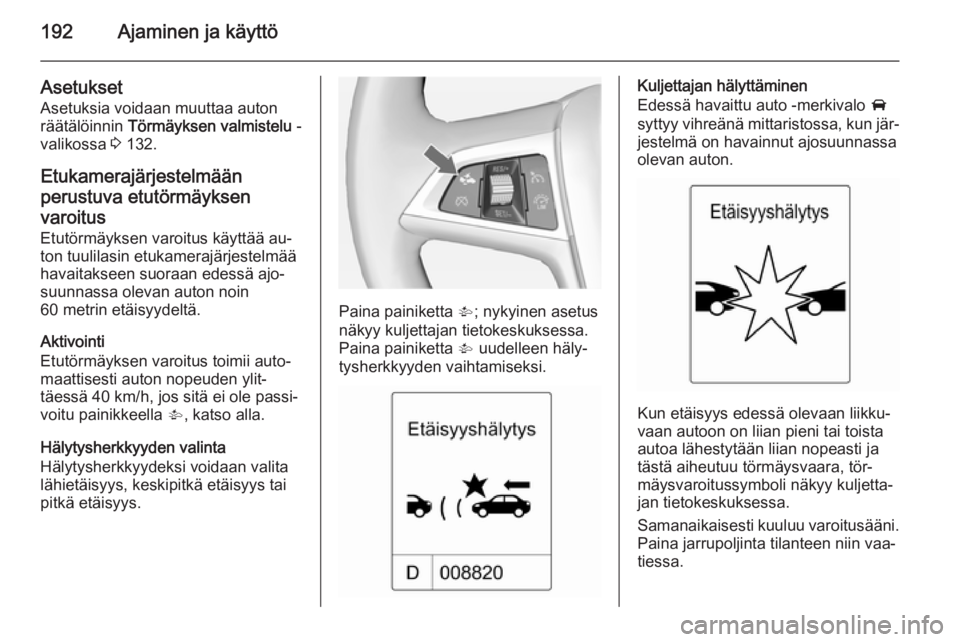

Page 194 of 335

192Ajaminen ja käyttö
Asetukset
Asetuksia voidaan muuttaa auton räätälöinnin Törmäyksen valmistelu -
valikossa 3 132.
Etukamerajärjestelmään
perustuva etutörmäyksen
varoitus
Etutörmäyksen varoitus käyttää au‐ ton tuulilasin etukamerajärjestelmää
havaitakseen suoraan edessä ajo‐
suunnassa olevan auton noin
60 metrin etäisyydeltä.
Aktivointi
Etutörmäyksen varoitus toimii auto‐ maattisesti auton nopeuden ylit‐
täessä 40 km/h, jos sitä ei ole passi‐
voitu painikkeella V, katso alla.
Hälytysherkkyyden valinta
Hälytysherkkyydeksi voidaan valita
lähietäisyys, keskipitkä etäisyys tai
pitkä etäisyys.
Paina painiketta V; nykyinen asetus
näkyy kuljettajan tietokeskuksessa.
Paina painiketta V uudelleen häly‐
tysherkkyyden vaihtamiseksi.
Kuljettajan hälyttäminen
Edessä havaittu auto -merkivalo A
syttyy vihreänä mittaristossa, kun jär‐ jestelmä on havainnut ajosuunnassa
olevan auton.
Kun etäisyys edessä olevaan liikku‐
vaan autoon on liian pieni tai toista
autoa lähestytään liian nopeasti ja tästä aiheutuu törmäysvaara, tör‐mäysvaroitussymboli näkyy kuljetta‐
jan tietokeskuksessa.
Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaa‐
tiessa.

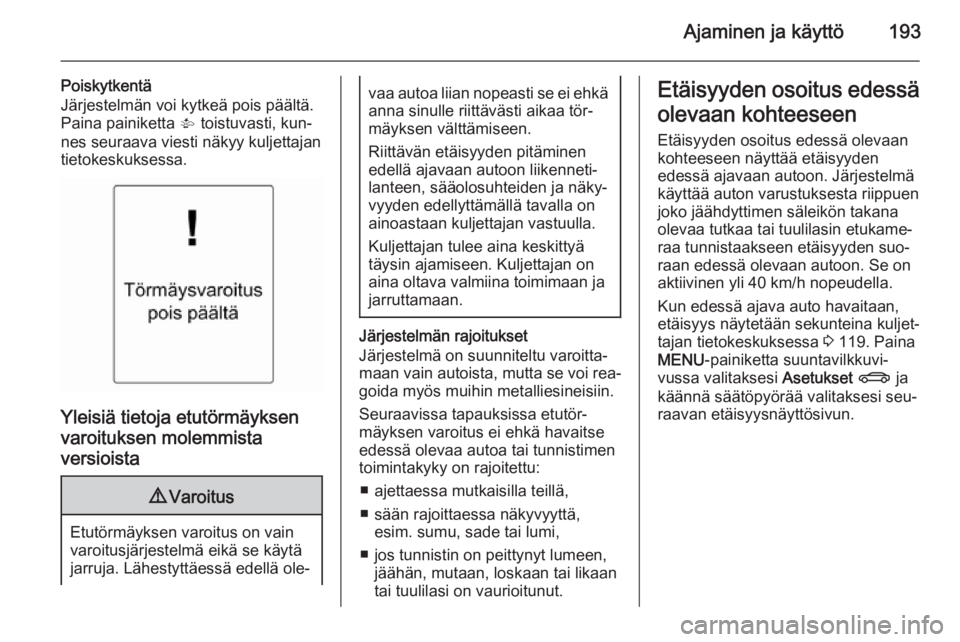

Page 195 of 335

Ajaminen ja käyttö193
Poiskytkentä
Järjestelmän voi kytkeä pois päältä.
Paina painiketta V toistuvasti, kun‐
nes seuraava viesti näkyy kuljettajan
tietokeskuksessa.
Yleisiä tietoja etutörmäyksen
varoituksen molemmista versioista
9 Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä ole‐
vaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa tör‐
mäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan on
aina oltava valmiina toimimaan ja
jarruttamaan.
Järjestelmän rajoitukset
Järjestelmä on suunniteltu varoitta‐
maan vain autoista, mutta se voi rea‐
goida myös muihin metalliesineisiin.
Seuraavissa tapauksissa etutör‐
mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
■ ajettaessa mutkaisilla teillä,
■ sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi,
■ jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan
tai tuulilasi on vaurioitunut.
Etäisyyden osoitus edessä
olevaan kohteeseen
Etäisyyden osoitus edessä olevaan
kohteeseen näyttää etäisyyden
edessä ajavaan autoon. Järjestelmä
käyttää auton varustuksesta riippuen joko jäähdyttimen säleikön takana
olevaa tutkaa tai tuulilasin etukame‐
raa tunnistaakseen etäisyyden suo‐ raan edessä olevaan autoon. Se on
aktiivinen yli 40 km/h nopeudella.
Kun edessä ajava auto havaitaan, etäisyys näytetään sekunteina kuljet‐
tajan tietokeskuksessa 3 119. Paina
MENU -painiketta suuntavilkkuvi‐
vussa valitaksesi Asetukset X ja
käännä säätöpyörää valitaksesi seu‐
raavan etäisyysnäyttösivun.
Page 196 of 335

194Ajaminen ja käyttö
Pienin näytetty etäisyys on 0,5 s.
Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s.
Aktiivinen hätäjarrutus Aktiivinen hätäjarrutus voi auttaa pie‐
nentämään vaurioita törmättäessä
suoraan edessä olevaan autoon tai
esteeseen, kun törmäystä ei voi enää estää manuaalisella jarrutuksella tai
ohjaamalla. Ennen kuin aktiivinen hä‐
täjarrutus aktivoituu, etutörmäyksen
varoitus varoittaa kuljettajaa 3 190.
Toiminto käyttää eri kanavia (esim.
tutkatunnistin, jarrupaine, auton no‐
peus) etutörmäyksen todennäköisyy‐
den laskemiseen.
Aktiivinen hätäjarrutus toimii auto‐
maattisesti auton nopeuden ylit‐
täessä kävelyvauhdin, edellyttäen
että Törmäyksen valmistelu -asetusta
ei ole passivoitu auton räätälöintivali‐
kossa 3 132.
Järjestelmään kuuluu: ■ Jarrujen valmiusjärjestelmä
■ Automaattinen hätäjarrutus
■ Eteenpäin suuntautunut
jarrutusapu9 Varoitus
Järjestelmää ei ole tarkoitettu kor‐
vaamaan kuljettajan vastuuta aja‐
misesta ja liikenteen seuraami‐
sesta. Se on tarkoitettu vain tuki‐
toiminnoksi. Kuljettajan tulee pai‐
naa jarrupoljinta niin pitkään kuin
liikennetilanne edellyttää.
Jarrujen valmiusjärjestelmä
Lähestyttäessä edessä olevaa autoa
niin nopeasti, että törmäys on toden‐
näköinen, jarrujen valmiusjärjestelmä
paineistaa jarruja hiukan. Tämä pie‐
nentää vasteaikaa tarvittaessa ma‐ nuaalista tai automaattista jarrutusta.
Jarrujärjestelmä on valmiina, jolloin
jarrutus tapahtuu nopeammin.
Automaattinen hätäjarrutus
Jarrujen valmiustilaan asettamisen
jälkeen ja juuri ennen törmäystä tämä
toiminto jarruttaa automaattisesti ra‐
joitetulla teholla törmäysnopeuden
alentamiseksi.
Eteenpäin suuntautunut
jarrutusapu
Jarrujen valmiusjärjestelmän ja auto‐
maattisen hätäjarrutuksen lisäksi
eteenpäin suuntautunut jarrutusapu
tekee jarrutusavusta herkemmän.
Näin kevyellä jarrupolkimen painal‐
luksella saadaan välittömästi aikaan
voimakas jarrutus. Tämä toiminto aut‐
taa kuljettajaa jarruttamaan nopeam‐
min ja voimakkaammin ennen tör‐
mäystä.

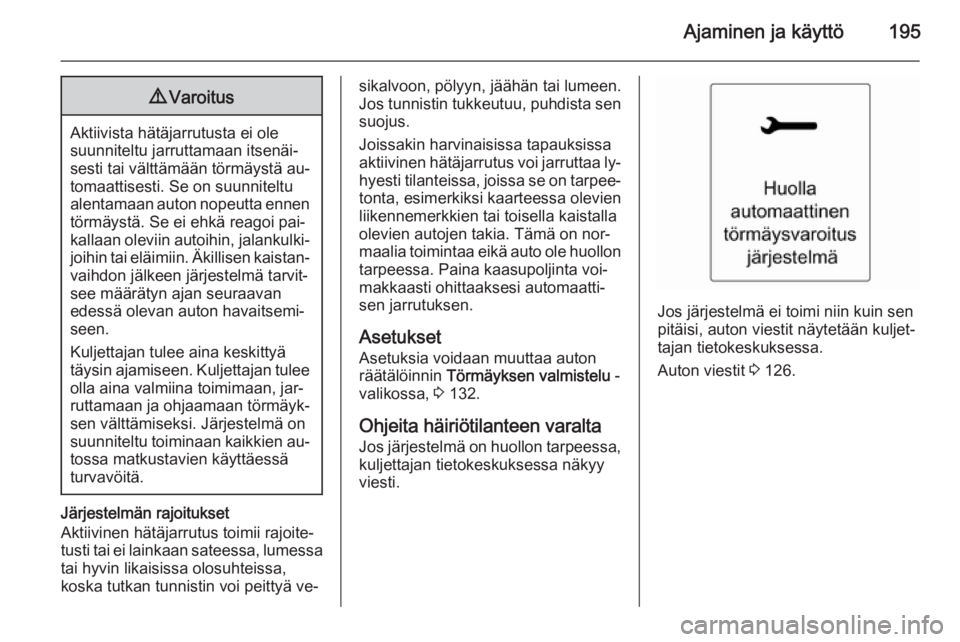

Page 197 of 335

Ajaminen ja käyttö1959Varoitus
Aktiivista hätäjarrutusta ei ole
suunniteltu jarruttamaan itsenäi‐
sesti tai välttämään törmäystä au‐
tomaattisesti. Se on suunniteltu
alentamaan auton nopeutta ennen törmäystä. Se ei ehkä reagoi pai‐
kallaan oleviin autoihin, jalankulki‐
joihin tai eläimiin. Äkillisen kaistan‐ vaihdon jälkeen järjestelmä tarvit‐
see määrätyn ajan seuraavan
edessä olevan auton havaitsemi‐
seen.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan tulee
olla aina valmiina toimimaan, jar‐
ruttamaan ja ohjaamaan törmäyk‐
sen välttämiseksi. Järjestelmä on
suunniteltu toiminaan kaikkien au‐
tossa matkustavien käyttäessä
turvavöitä.
Järjestelmän rajoitukset
Aktiivinen hätäjarrutus toimii rajoite‐
tusti tai ei lainkaan sateessa, lumessa tai hyvin likaisissa olosuhteissa,
koska tutkan tunnistin voi peittyä ve‐
sikalvoon, pölyyn, jäähän tai lumeen.
Jos tunnistin tukkeutuu, puhdista sen
suojus.
Joissakin harvinaisissa tapauksissa
aktiivinen hätäjarrutus voi jarruttaa ly‐
hyesti tilanteissa, joissa se on tarpee‐ tonta, esimerkiksi kaarteessa olevien
liikennemerkkien tai toisella kaistalla
olevien autojen takia. Tämä on nor‐
maalia toimintaa eikä auto ole huollon tarpeessa. Paina kaasupoljinta voi‐makkaasti ohittaaksesi automaatti‐
sen jarrutuksen.
Asetukset Asetuksia voidaan muuttaa autonräätälöinnin Törmäyksen valmistelu -
valikossa, 3 132.
Ohjeita häiriötilanteen varalta
Jos järjestelmä on huollon tarpeessa, kuljettajan tietokeskuksessa näkyy
viesti.
Jos järjestelmä ei toimi niin kuin sen
pitäisi, auton viestit näytetään kuljet‐
tajan tietokeskuksessa.
Auton viestit 3 126.

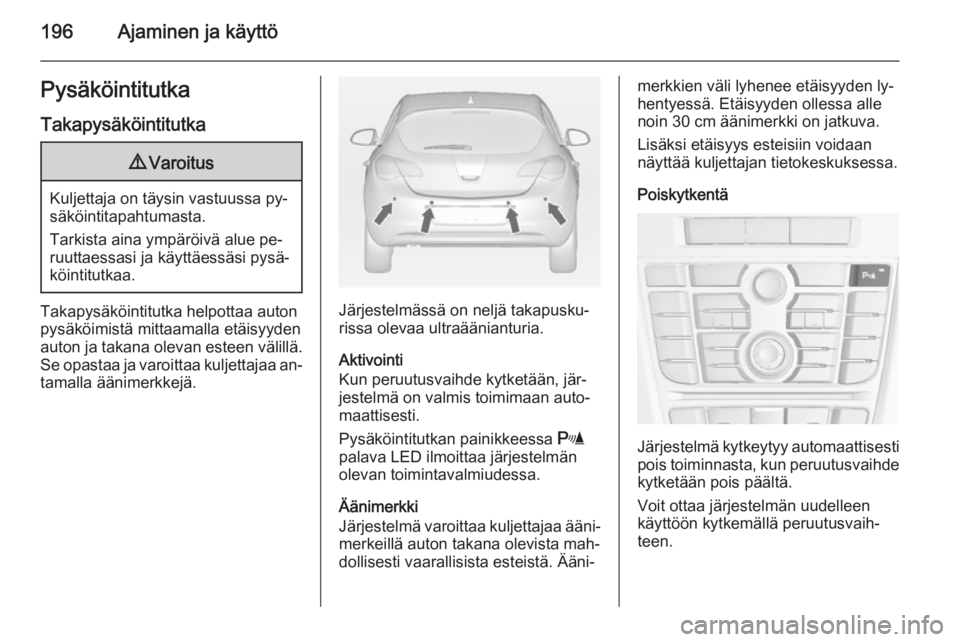

Page 198 of 335

196Ajaminen ja käyttöPysäköintitutkaTakapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa an‐ tamalla äänimerkkejä.Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Aktivointi
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton takana olevista mah‐
dollisesti vaarallisista esteistä. Ääni‐
merkkien väli lyhenee etäisyyden ly‐
hentyessä. Etäisyyden ollessa alle
noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin voidaan näyttää kuljettajan tietokeskuksessa.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Voit ottaa järjestelmän uudelleen
käyttöön kytkemällä peruutusvaih‐
teen.

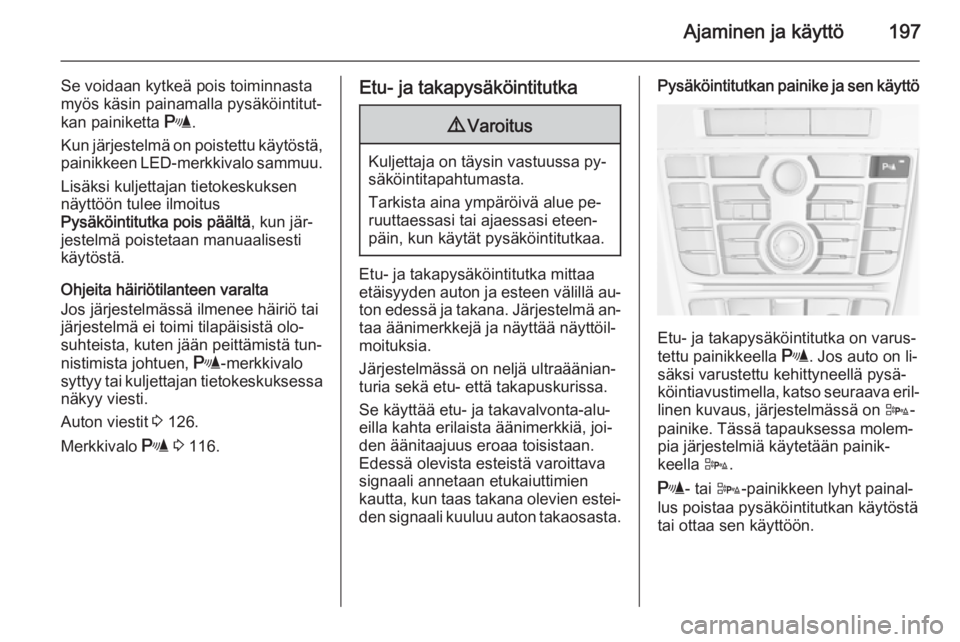

Page 199 of 335

Ajaminen ja käyttö197
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Kun järjestelmä on poistettu käytöstä,
painikkeen LED-merkkivalo sammuu.
Lisäksi kuljettajan tietokeskuksen
näyttöön tulee ilmoitus
Pysäköintitutka pois päältä , kun jär‐
jestelmä poistetaan manuaalisesti
käytöstä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista, kuten jään peittämistä tun‐
nistimista johtuen, r-merkkivalo
syttyy tai kuljettajan tietokeskuksessa
näkyy viesti.
Auton viestit 3 126.
Merkkivalo r 3 116.Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Järjestelmä an‐ taa äänimerkkejä ja näyttää näyttöil‐
moituksia.
Järjestelmässä on neljä ultraäänian‐
turia sekä etu- että takapuskurissa.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Edessä olevista esteistä varoittava
signaali annetaan etukaiuttimien
kautta, kun taas takana olevien estei‐ den signaali kuuluu auton takaosasta.
Pysäköintitutkan painike ja sen käyttö
Etu- ja takapysäköintitutka on varus‐
tettu painikkeella r. Jos auto on li‐
säksi varustettu kehittyneellä pysä‐
köintiavustimella, katso seuraava eril‐
linen kuvaus, järjestelmässä on D-
painike. Tässä tapauksessa molem‐
pia järjestelmiä käytetään painik‐
keella D.
r - tai D-painikkeen lyhyt painal‐
lus poistaa pysäköintitutkan käytöstä
tai ottaa sen käyttöön.
Page 200 of 335

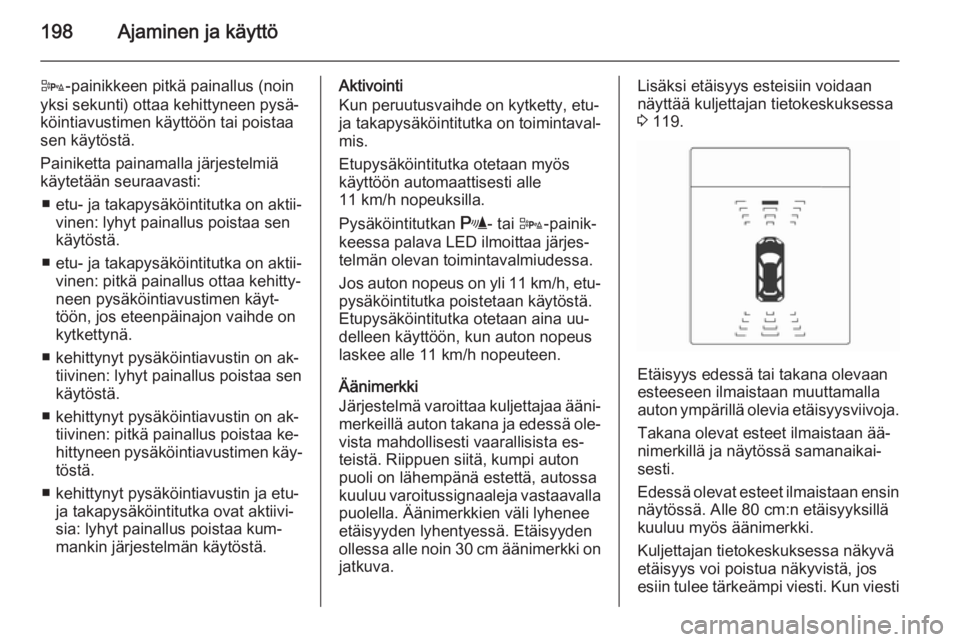

198Ajaminen ja käyttö
D-painikkeen pitkä painallus (noin
yksi sekunti) ottaa kehittyneen pysä‐
köintiavustimen käyttöön tai poistaa
sen käytöstä.
Painiketta painamalla järjestelmiä
käytetään seuraavasti:
■ etu- ja takapysäköintitutka on aktii‐ vinen: lyhyt painallus poistaa sen
käytöstä.
■ etu- ja takapysäköintitutka on aktii‐ vinen: pitkä painallus ottaa kehitty‐
neen pysäköintiavustimen käyt‐
töön, jos eteenpäinajon vaihde on
kytkettynä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: lyhyt painallus poistaa sen
käytöstä.
■ kehittynyt pysäköintiavustin on ak‐ tiivinen: pitkä painallus poistaa ke‐hittyneen pysäköintiavustimen käy‐ töstä.
■ kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka ovat aktiivi‐
sia: lyhyt painallus poistaa kum‐ mankin järjestelmän käytöstä.Aktivointi
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.
Etupysäköintitutka otetaan myös
käyttöön automaattisesti alle
11 km/h nopeuksilla.
Pysäköintitutkan r- tai D-painik‐
keessa palava LED ilmoittaa järjes‐
telmän olevan toimintavalmiudessa.
Jos auton nopeus on yli 11 km/h, etu‐
pysäköintitutka poistetaan käytöstä.
Etupysäköintitutka otetaan aina uu‐
delleen käyttöön, kun auton nopeus
laskee alle 11 km/h nopeuteen.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton takana ja edessä ole‐
vista mahdollisesti vaarallisista es‐
teistä. Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa
kuuluu varoitussignaaleja vastaavalla puolella. Äänimerkkien väli lyhenee
etäisyyden lyhentyessä. Etäisyyden
ollessa alle noin 30 cm äänimerkki on
jatkuva.Lisäksi etäisyys esteisiin voidaan
näyttää kuljettajan tietokeskuksessa
3 119.
Etäisyys edessä tai takana olevaan
esteeseen ilmaistaan muuttamalla
auton ympärillä olevia etäisyysviivoja.
Takana olevat esteet ilmaistaan ää‐
nimerkillä ja näytössä samanaikai‐
sesti.
Edessä olevat esteet ilmaistaan ensin
näytössä. Alle 80 cm:n etäisyyksillä
kuuluu myös äänimerkki.
Kuljettajan tietokeskuksessa näkyvä etäisyys voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun viesti
