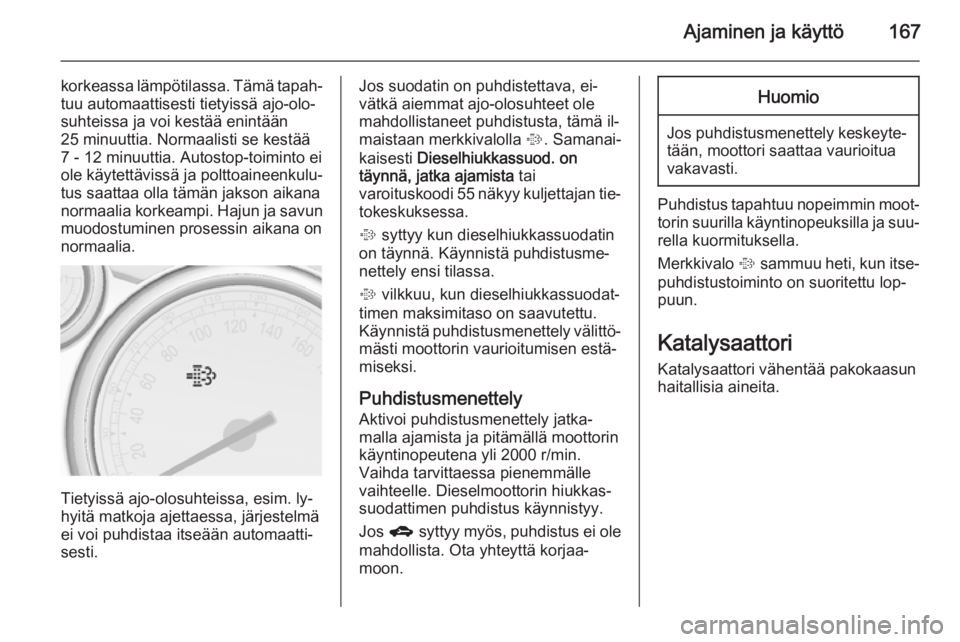

Page 169 of 335

Ajaminen ja käyttö167
korkeassa lämpötilassa. Tämä tapah‐tuu automaattisesti tietyissä ajo-olo‐
suhteissa ja voi kestää enintään
25 minuuttia. Normaalisti se kestää
7 - 12 minuuttia. Autostop-toiminto ei
ole käytettävissä ja polttoaineenkulu‐
tus saattaa olla tämän jakson aikana
normaalia korkeampi. Hajun ja savun
muodostuminen prosessin aikana on
normaalia.
Tietyissä ajo-olosuhteissa, esim. ly‐
hyitä matkoja ajettaessa, järjestelmä
ei voi puhdistaa itseään automaatti‐
sesti.
Jos suodatin on puhdistettava, ei‐
vätkä aiemmat ajo-olosuhteet ole
mahdollistaneet puhdistusta, tämä il‐ maistaan merkkivalolla %. Samanai‐
kaisesti Dieselhiukkassuod. on
täynnä, jatka ajamista tai
varoituskoodi 55 näkyy kuljettajan tie‐
tokeskuksessa.
% syttyy kun dieselhiukkassuodatin
on täynnä. Käynnistä puhdistusme‐
nettely ensi tilassa.
% vilkkuu, kun dieselhiukkassuodat‐
timen maksimitaso on saavutettu.
Käynnistä puhdistusmenettely välittö‐ mästi moottorin vaurioitumisen estä‐
miseksi.
Puhdistusmenettely Aktivoi puhdistusmenettely jatka‐
malla ajamista ja pitämällä moottorin
käyntinopeutena yli 2000 r/min.
Vaihda tarvittaessa pienemmälle
vaihteelle. Dieselmoottorin hiukkas‐
suodattimen puhdistus käynnistyy.
Jos g syttyy myös, puhdistus ei ole
mahdollista. Ota yhteyttä korjaa‐
moon.Huomio
Jos puhdistusmenettely keskeyte‐ tään, moottori saattaa vaurioitua
vakavasti.
Puhdistus tapahtuu nopeimmin moot‐
torin suurilla käyntinopeuksilla ja suu‐
rella kuormituksella.
Merkkivalo % sammuu heti, kun itse‐
puhdistustoiminto on suoritettu lop‐ puun.
Katalysaattori
Katalysaattori vähentää pakokaasun
haitallisia aineita.

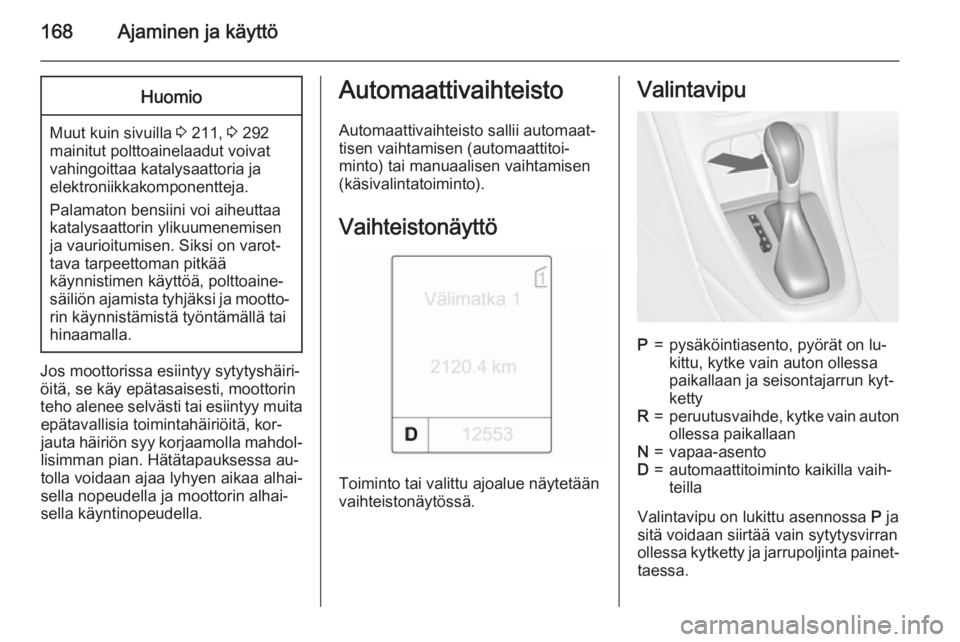

Page 170 of 335

168Ajaminen ja käyttöHuomio
Muut kuin sivuilla 3 211, 3 292
mainitut polttoainelaadut voivat vahingoittaa katalysaattoria ja
elektroniikkakomponentteja.
Palamaton bensiini voi aiheuttaa
katalysaattorin ylikuumenemisen
ja vaurioitumisen. Siksi on varot‐
tava tarpeettoman pitkää
käynnistimen käyttöä, polttoaine‐
säiliön ajamista tyhjäksi ja mootto‐ rin käynnistämistä työntämällä tai
hinaamalla.
Jos moottorissa esiintyy sytytyshäiri‐
öitä, se käy epätasaisesti, moottorin
teho alenee selvästi tai esiintyy muita epätavallisia toimintahäiriöitä, kor‐
jauta häiriön syy korjaamolla mahdol‐ lisimman pian. Hätätapauksessa au‐
tolla voidaan ajaa lyhyen aikaa alhai‐
sella nopeudella ja moottorin alhai‐ sella käyntinopeudella.
Automaattivaihteisto
Automaattivaihteisto sallii automaat‐
tisen vaihtamisen (automaattitoi‐ minto) tai manuaalisen vaihtamisen(käsivalintatoiminto).
Vaihteistonäyttö
Toiminto tai valittu ajoalue näytetään
vaihteistonäytössä.
ValintavipuP=pysäköintiasento, pyörät on lu‐
kittu, kytke vain auton ollessa
paikallaan ja seisontajarrun kyt‐
kettyR=peruutusvaihde, kytke vain auton ollessa paikallaanN=vapaa-asentoD=automaattitoiminto kaikilla vaih‐
teilla
Valintavipu on lukittu asennossa P ja
sitä voidaan siirtää vain sytytysvirran
ollessa kytketty ja jarrupoljinta painet‐
taessa.

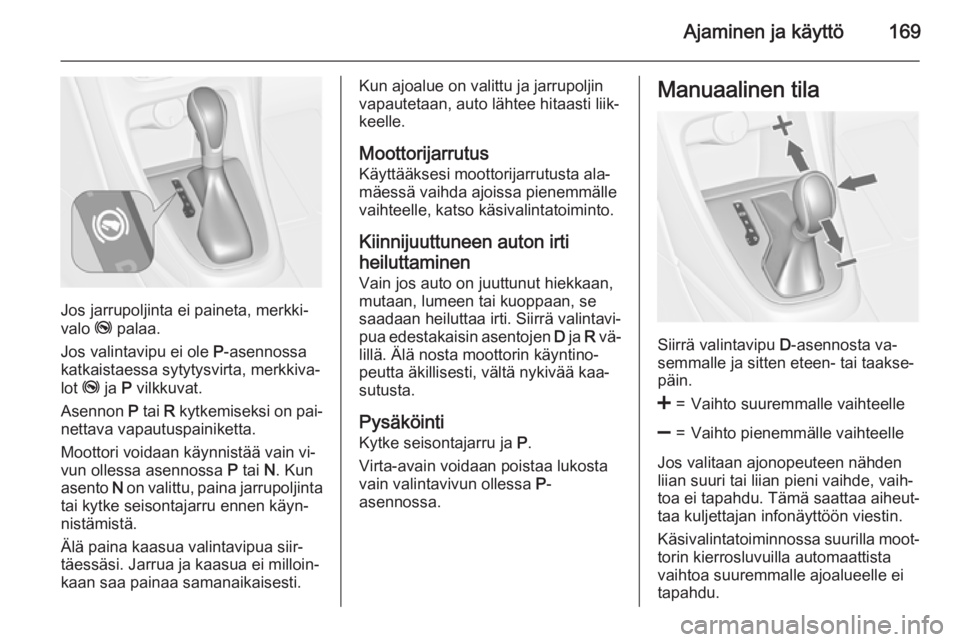

Page 171 of 335

Ajaminen ja käyttö169
Jos jarrupoljinta ei paineta, merkki‐
valo j palaa.
Jos valintavipu ei ole P-asennossa
katkaistaessa sytytysvirta, merkkiva‐
lot j ja P vilkkuvat.
Asennon P tai R kytkemiseksi on pai‐
nettava vapautuspainiketta.
Moottori voidaan käynnistää vain vi‐
vun ollessa asennossa P tai N. Kun
asento N on valittu, paina jarrupoljinta
tai kytke seisontajarru ennen käyn‐
nistämistä.
Älä paina kaasua valintavipua siir‐
täessäsi. Jarrua ja kaasua ei milloin‐
kaan saa painaa samanaikaisesti.
Kun ajoalue on valittu ja jarrupoljin
vapautetaan, auto lähtee hitaasti liik‐
keelle.
Moottorijarrutus
Käyttääksesi moottorijarrutusta ala‐ mäessä vaihda ajoissa pienemmälle
vaihteelle, katso käsivalintatoiminto.
Kiinnijuuttuneen auton irti
heiluttaminen Vain jos auto on juuttunut hiekkaan,
mutaan, lumeen tai kuoppaan, se
saadaan heiluttaa irti. Siirrä valintavi‐
pua edestakaisin asentojen D ja R vä‐
lillä. Älä nosta moottorin käyntino‐ peutta äkillisesti, vältä nykivää kaa‐
sutusta.
Pysäköinti Kytke seisontajarru ja P.
Virta-avain voidaan poistaa lukosta
vain valintavivun ollessa P-
asennossa.Manuaalinen tila
Siirrä valintavipu D-asennosta va‐
semmalle ja sitten eteen- tai taakse‐
päin.
<=Vaihto suuremmalle vaihteelle]=Vaihto pienemmälle vaihteelle
Jos valitaan ajonopeuteen nähden
liian suuri tai liian pieni vaihde, vaih‐
toa ei tapahdu. Tämä saattaa aiheut‐ taa kuljettajan infonäyttöön viestin.
Käsivalintatoiminnossa suurilla moot‐ torin kierrosluvuilla automaattista
vaihtoa suuremmalle ajoalueelle ei
tapahdu.

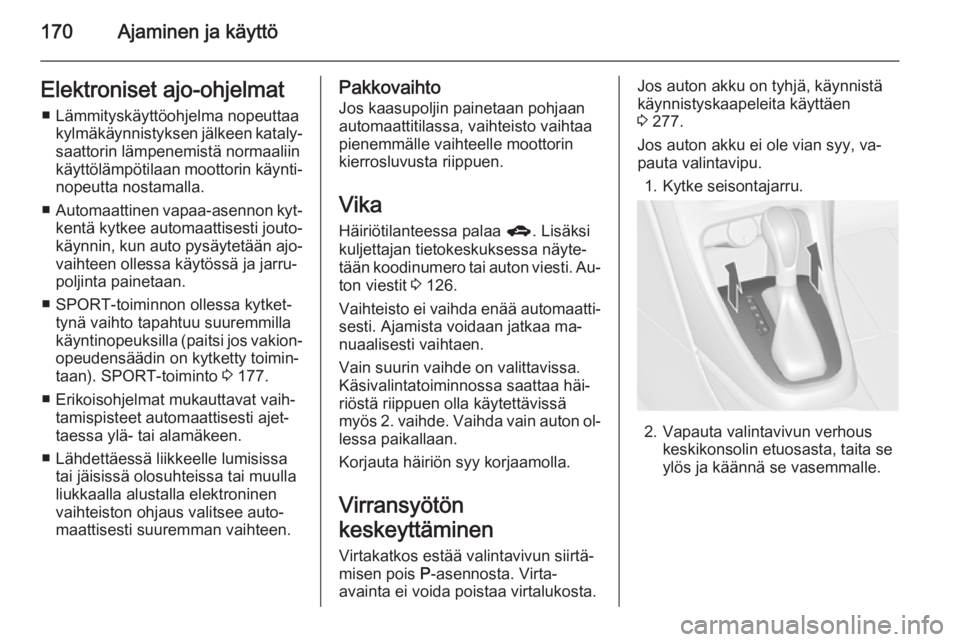

Page 172 of 335

170Ajaminen ja käyttöElektroniset ajo-ohjelmat■ Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen kataly‐saattorin lämpenemistä normaaliin
käyttölämpötilaan moottorin käynti‐
nopeutta nostamalla.
■ Automaattinen vapaa-asennon kyt‐
kentä kytkee automaattisesti jouto‐
käynnin, kun auto pysäytetään ajo‐ vaihteen ollessa käytössä ja jarru‐
poljinta painetaan.
■ SPORT-toiminnon ollessa kytket‐ tynä vaihto tapahtuu suuremmillakäyntinopeuksilla (paitsi jos vakion‐
opeudensäädin on kytketty toimin‐
taan). SPORT-toiminto 3 177.
■ Erikoisohjelmat mukauttavat vaih‐ tamispisteet automaattisesti ajet‐
taessa ylä- tai alamäkeen.
■ Lähdettäessä liikkeelle lumisissa tai jäisissä olosuhteissa tai muulla
liukkaalla alustalla elektroninen
vaihteiston ohjaus valitsee auto‐
maattisesti suuremman vaihteen.Pakkovaihto
Jos kaasupoljin painetaan pohjaan
automaattitilassa, vaihteisto vaihtaa
pienemmälle vaihteelle moottorin
kierrosluvusta riippuen.
Vika Häiriötilanteessa palaa g. Lisäksi
kuljettajan tietokeskuksessa näyte‐ tään koodinumero tai auton viesti. Au‐ ton viestit 3 126.
Vaihteisto ei vaihda enää automaatti‐
sesti. Ajamista voidaan jatkaa ma‐
nuaalisesti vaihtaen.
Vain suurin vaihde on valittavissa.
Käsivalintatoiminnossa saattaa häi‐
riöstä riippuen olla käytettävissä
myös 2. vaihde. Vaihda vain auton ol‐ lessa paikallaan.
Korjauta häiriön syy korjaamolla.
Virransyötön
keskeyttäminen
Virtakatkos estää valintavivun siirtä‐ misen pois P-asennosta. Virta-
avainta ei voida poistaa virtalukosta.Jos auton akku on tyhjä, käynnistä
käynnistyskaapeleita käyttäen
3 277.
Jos auton akku ei ole vian syy, va‐ pauta valintavipu.
1. Kytke seisontajarru.
2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se
ylös ja käännä se vasemmalle.

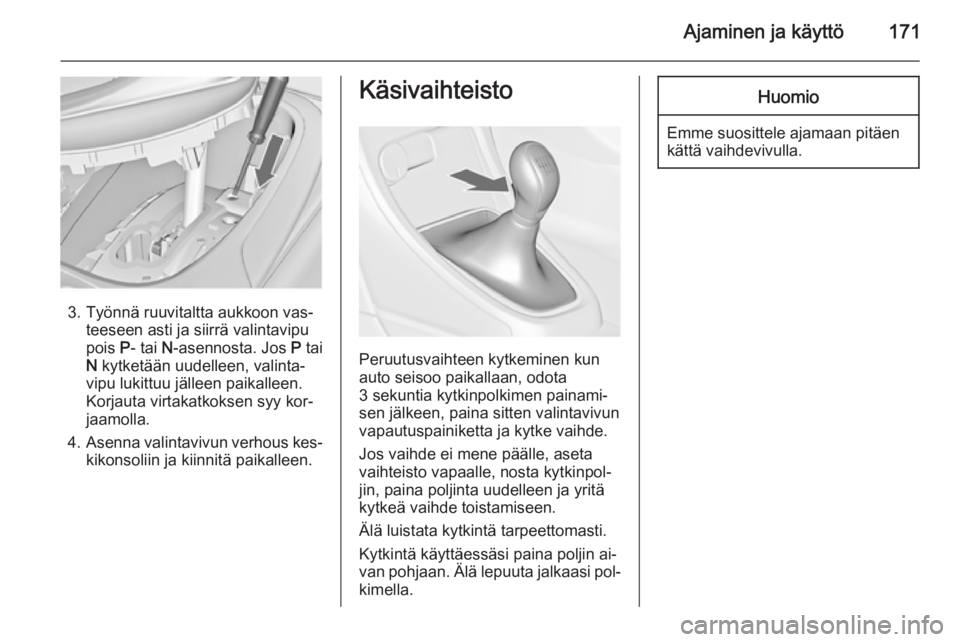

Page 173 of 335
Ajaminen ja käyttö171
3. Työnnä ruuvitaltta aukkoon vas‐teeseen asti ja siirrä valintavipu
pois P- tai N-asennosta. Jos P tai
N kytketään uudelleen, valinta‐
vipu lukittuu jälleen paikalleen.
Korjauta virtakatkoksen syy kor‐
jaamolla.
4. Asenna valintavivun verhous kes‐
kikonsoliin ja kiinnitä paikalleen.
Käsivaihteisto
Peruutusvaihteen kytkeminen kun
auto seisoo paikallaan, odota
3 sekuntia kytkinpolkimen painami‐
sen jälkeen, paina sitten valintavivun
vapautuspainiketta ja kytke vaihde.
Jos vaihde ei mene päälle, aseta
vaihteisto vapaalle, nosta kytkinpol‐
jin, paina poljinta uudelleen ja yritä
kytkeä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin ai‐
van pohjaan. Älä lepuuta jalkaasi pol‐ kimella.
Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Page 174 of 335

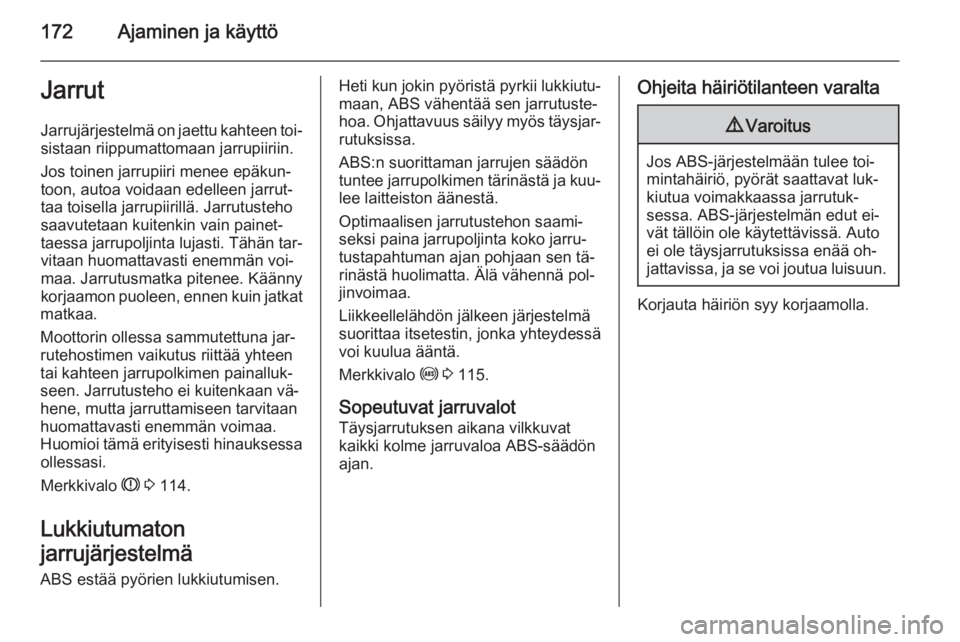

172Ajaminen ja käyttöJarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 114.
Lukkiutumaton
jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐ maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 115.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.
Page 175 of 335

Ajaminen ja käyttö173SeisontajarruManuaalinen seisontajarru9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 114.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
9 Varoitus
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoimi‐
nen seisontajarru toimii automaat‐ tisesti riittävällä voimalla. Kytkey‐
tymisvoima maksimoidaan esim.
pysäköitäessä perävaunun
kanssa tai mäkeen vetämällä kyt‐
kimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m pa‐
laa 3 115.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 115.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Page 176 of 335

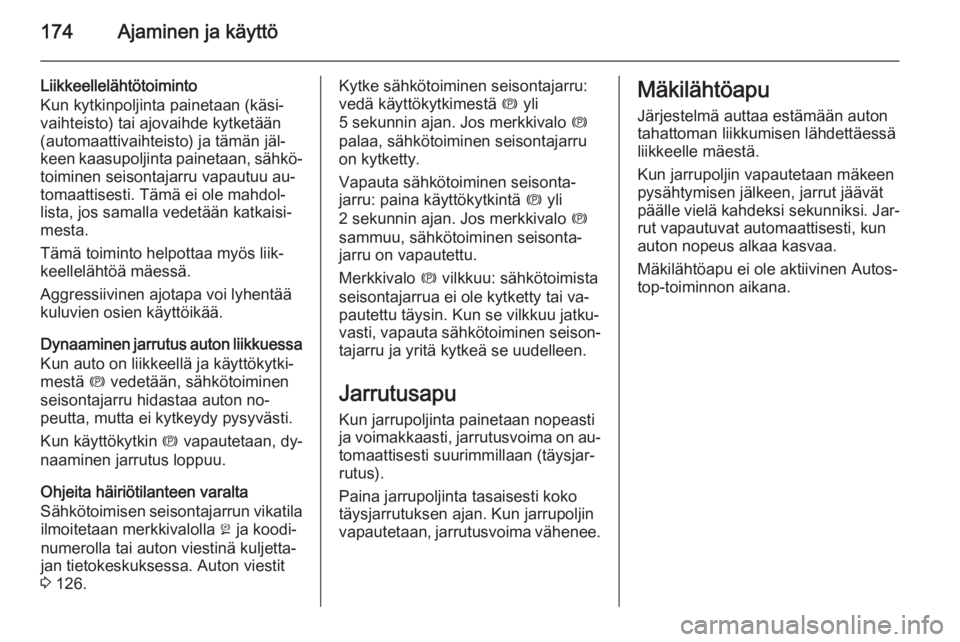

174Ajaminen ja käyttö
Liikkeellelähtötoiminto
Kun kytkinpoljinta painetaan (käsi‐
vaihteisto) tai ajovaihde kytketään
(automaattivaihteisto) ja tämän jäl‐
keen kaasupoljinta painetaan, sähkö‐ toiminen seisontajarru vapautuu au‐
tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta.
Tämä toiminto helpottaa myös liik‐
keellelähtöä mäessä.
Aggressiivinen ajotapa voi lyhentää
kuluvien osien käyttöikää.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja koodi‐
numerolla tai auton viestinä kuljetta‐ jan tietokeskuksessa. Auton viestit3 126.Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
5 sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru
on kytketty.
Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli
2 sekunnin ajan. Jos merkkivalo m
sammuu, sähkötoiminen seisonta‐ jarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐ vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole aktiivinen Autos‐
top-toiminnon aikana.
