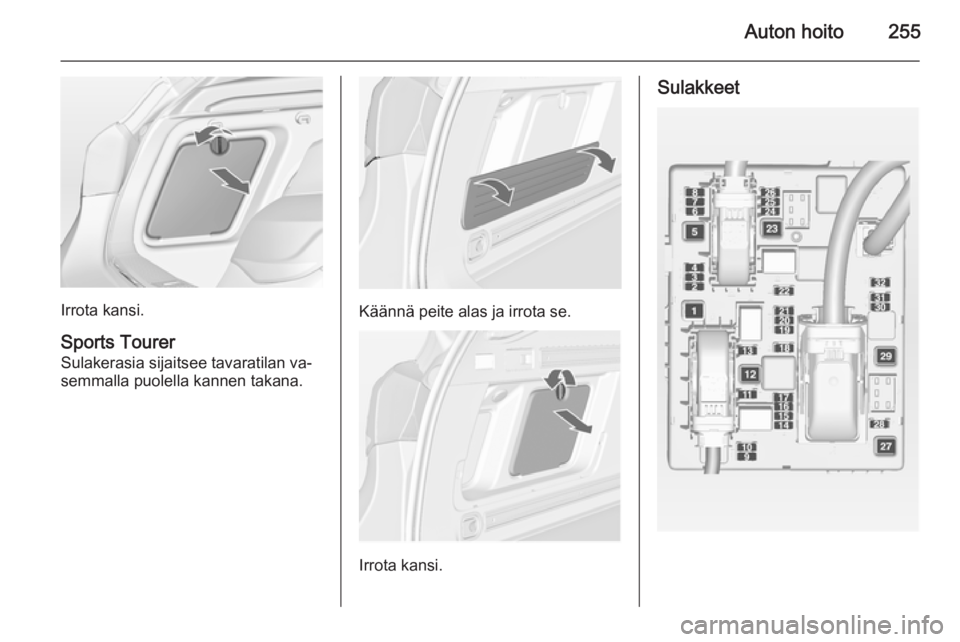

Page 257 of 335
Auton hoito255
Irrota kansi.
Sports Tourer
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.Käännä peite alas ja irrota se.
Irrota kansi.
Sulakkeet

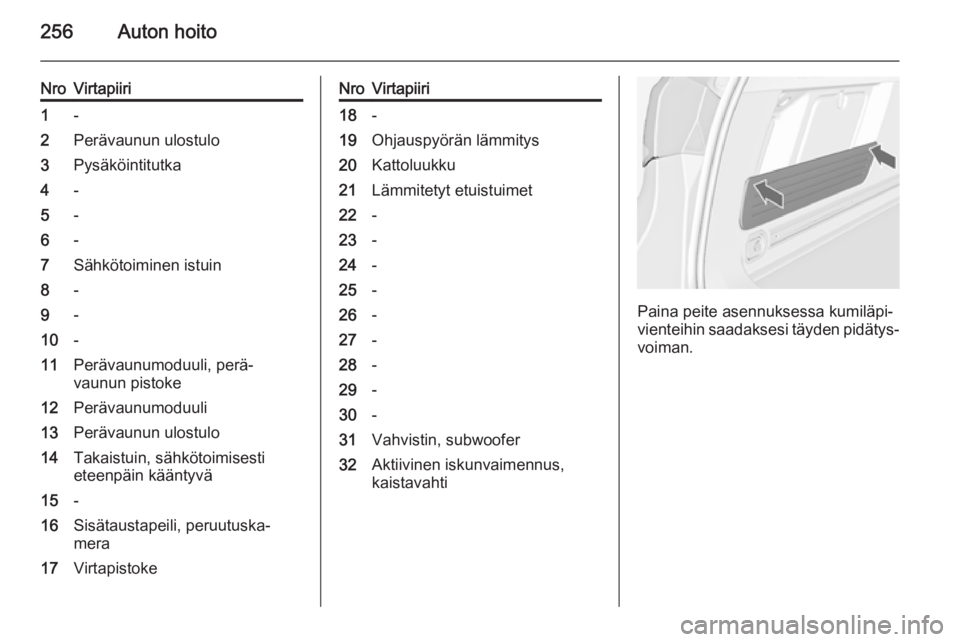

Page 258 of 335
256Auton hoito
NroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli, perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin, sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili, peruutuska‐
mera17VirtapistokeNroVirtapiiri18-19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26-27-28-29-30-31Vahvistin, subwoofer32Aktiivinen iskunvaimennus,
kaistavahti
Paina peite asennuksessa kumiläpi‐
vienteihin saadaksesi täyden pidätys‐ voiman.

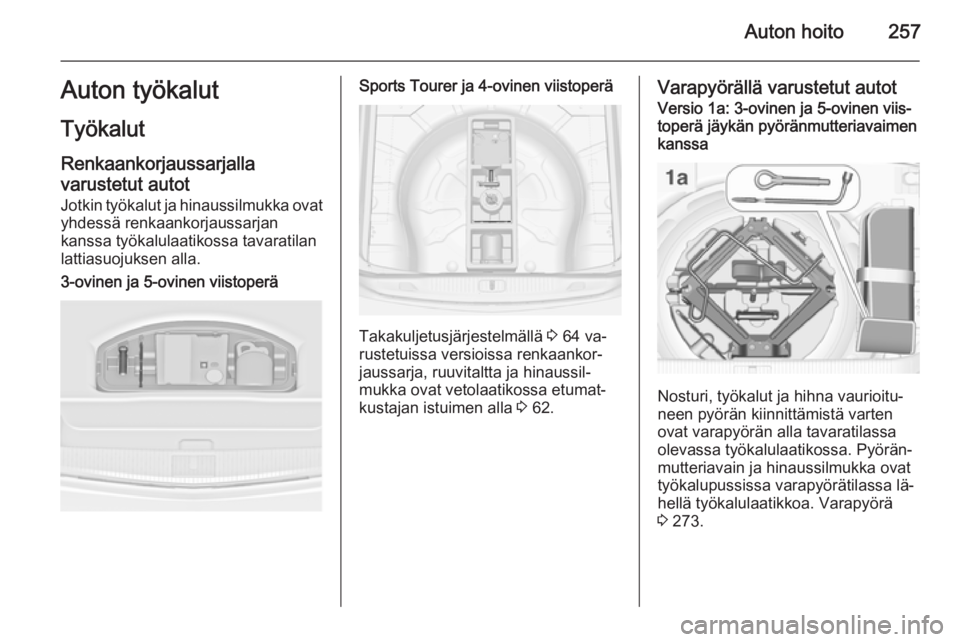

Page 259 of 335
Auton hoito257Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot Jotkin työkalut ja hinaussilmukka ovatyhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan lattiasuojuksen alla.3-ovinen ja 5-ovinen viistoperäSports Tourer ja 4-ovinen viistoperä
Takakuljetusjärjestelmällä 3 64 va‐
rustetuissa versioissa renkaankor‐
jaussarja, ruuvitaltta ja hinaussil‐
mukka ovat vetolaatikossa etumat‐
kustajan istuimen alla 3 62.
Varapyörällä varustetut autotVersio 1a: 3-ovinen ja 5-ovinen viis‐
toperä jäykän pyöränmutteriavaimen
kanssa
Nosturi, työkalut ja hihna vaurioitu‐
neen pyörän kiinnittämistä varten
ovat varapyörän alla tavaratilassa
olevassa työkalulaatikossa. Pyörän‐
mutteriavain ja hinaussilmukka ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 273.

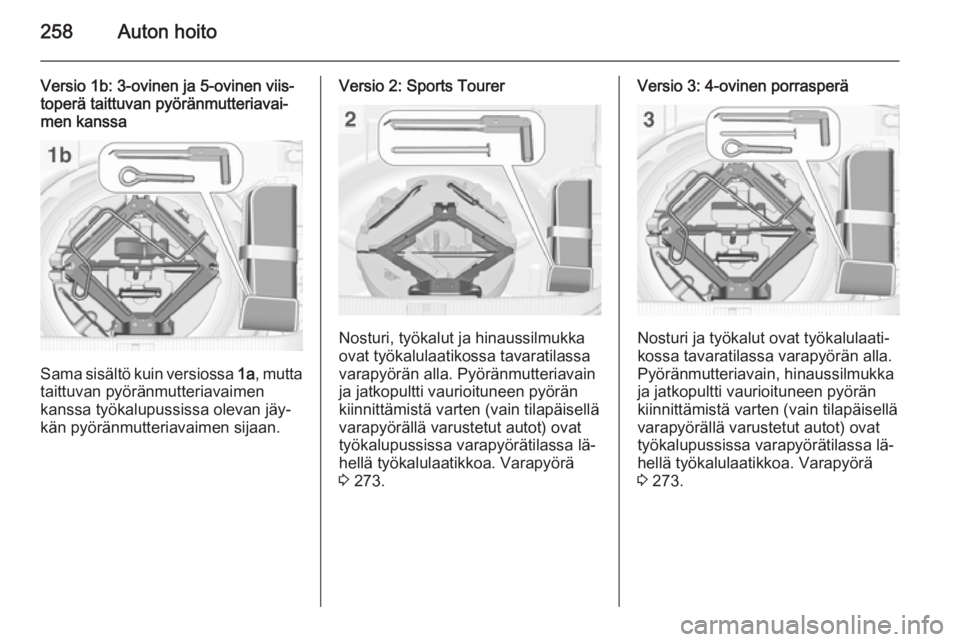

Page 260 of 335
258Auton hoito
Versio 1b: 3-ovinen ja 5-ovinen viis‐
toperä taittuvan pyöränmutteriavai‐ men kanssa
Sama sisältö kuin versiossa 1a, mutta
taittuvan pyöränmutteriavaimen
kanssa työkalupussissa olevan jäy‐
kän pyöränmutteriavaimen sijaan.
Versio 2: Sports Tourer
Nosturi, työkalut ja hinaussilmukka
ovat työkalulaatikossa tavaratilassa varapyörän alla. Pyöränmutteriavain
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 273.
Versio 3: 4-ovinen porrasperä
Nosturi ja työkalut ovat työkalulaati‐
kossa tavaratilassa varapyörän alla.
Pyöränmutteriavain, hinaussilmukka
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 273.
Page 261 of 335

Auton hoito259Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
OPC-versio: Rengaskoko 235/45
R18 on sallittu vain talvirenkaaksi.Rengasmerkinnät
Esim. 215/60 R 16 95 H215=Renkaan leveys, mm60=Renkaan profiili (renkaan kor‐
keuden suhde renkaan levey‐
teen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaa95=Kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/hPyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐ suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein
ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden val‐
vontajärjestelmällä varustettuja au‐
toja.
Kierrä venttiilin suojus irti.
Page 262 of 335

260Auton hoito
Rengaspaine 3 306.
Vasemman tai oikean etuoven kar‐
miin kiinnitettyyn rengaspainetta kos‐
kevaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot ja vastaavat rengaspaine‐
tiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä korityyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 292.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 306.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐
peudesta alkaen kaikkien neljän pyö‐ rän painetta kerran minuutissa.

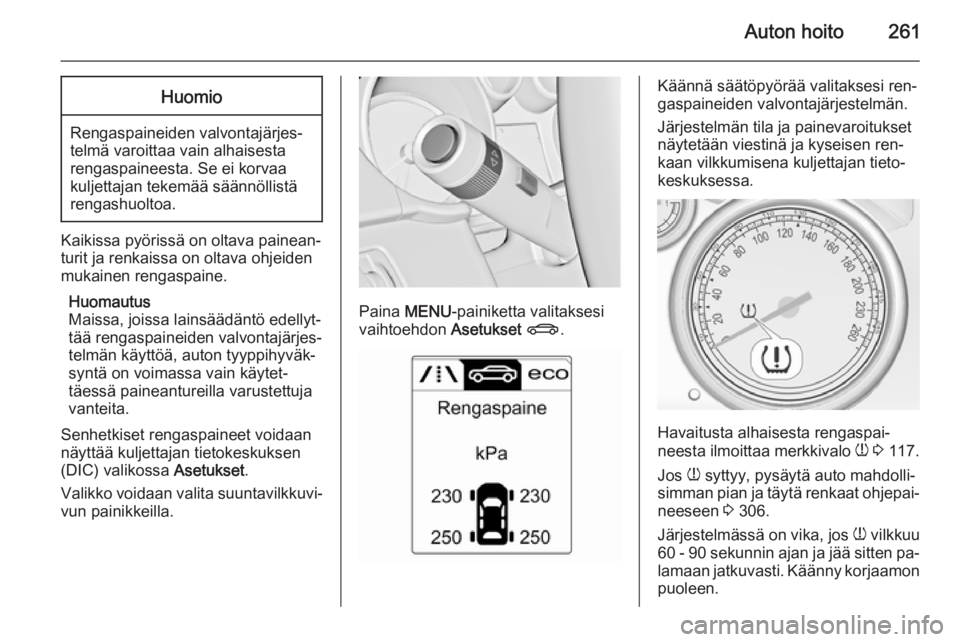

Page 263 of 335

Auton hoito261Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
(DIC) valikossa Asetukset.
Valikko voidaan valita suuntavilkkuvi‐ vun painikkeilla.
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 117.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 306.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Page 264 of 335

262Auton hoito
Renkaiden täytön jälkeen autolla on
ehkä ajettava rengaspainearvojen
päivittämiseksi kuljettajan tietokes‐
kuksessa. Tänä aikana w voi syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐
neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 126.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐ vontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila Säädä rengaspaineet kuormituksen
mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 306
ja valitse vastaava asetus valikosta
Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 119.
Valitse:
■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä
■ Maksimi enimmäiskuormitusta var‐
ten
TPMS-anturin
täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistuskoodi
on täsmäytettävä uuden renkaan/
pyörän paikkaan renkaiden kierto‐
vaihdon tai koko pyöräkerran vaihdon
