2015 OPEL ANTARA Instrukcja obsługi (in Polish)

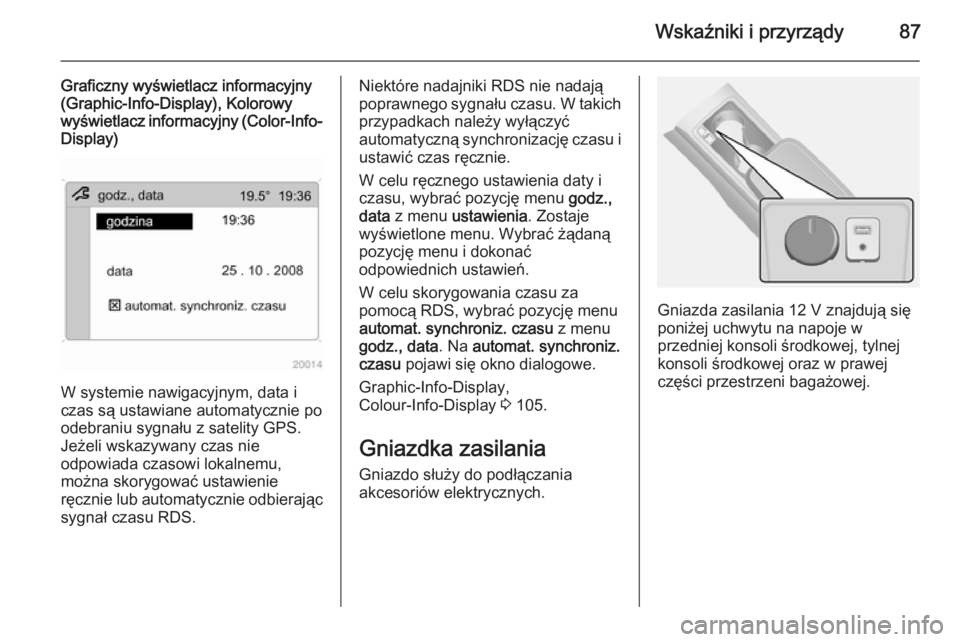

Wskaźniki i przyrządy87
Graficzny wyświetlacz informacyjny
(Graphic-Info-Display), Kolorowy
wyświetlacz informacyjny (Color-Info- Display)
W systemie nawigacyjnym, data i
czas są ustawiane automatycznie po
odebraniu sygnału z satelity GPS. Jeżeli wskazywany czas nie
odpowiada czasowi lokalnemu,
można skorygować ustawienie
ręcznie lub automatycznie odbierając sygnał czasu RDS.
Niektóre nadajniki RDS nie nadają
poprawnego sygnału czasu. W takich przypadkach należy wyłączyć
automatyczną synchronizację czasu i
ustawić czas ręcznie.
W celu ręcznego ustawienia daty i
czasu, wybrać pozycję menu godz.,
data z menu ustawienia . Zostaje
wyświetlone menu. Wybrać żądaną pozycję menu i dokonać
odpowiednich ustawień.
W celu skorygowania czasu za
pomocą RDS, wybrać pozycję menu
automat. synchroniz. czasu z menu
godz., data . Na automat. synchroniz.
czasu pojawi się okno dialogowe.
Graphic-Info-Display,
Colour-Info-Display 3 105.
Gniazdka zasilania
Gniazdo służy do podłączania
akcesoriów elektrycznych.
Gniazda zasilania 12 V znajdują się
poniżej uchwytu na napoje w
przedniej konsoli środkowej, tylnej konsoli środkowej oraz w prawej
części przestrzeni bagażowej.

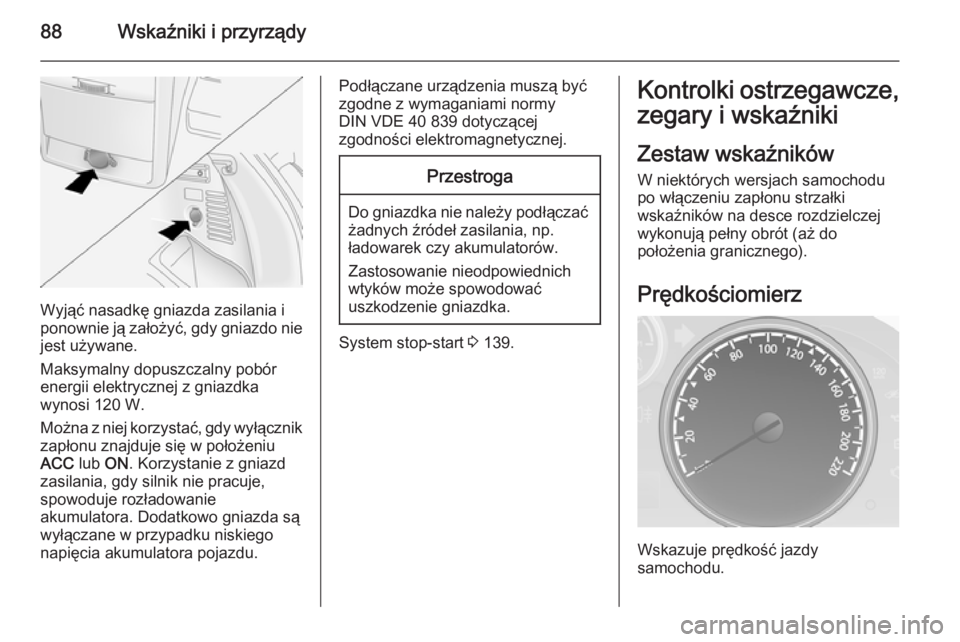

88Wskaźniki i przyrządy
Wyjąć nasadkę gniazda zasilania i
ponownie ją założyć, gdy gniazdo nie jest używane.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 W.
Można z niej korzystać, gdy wyłącznik
zapłonu znajduje się w położeniu
ACC lub ON. Korzystanie z gniazd
zasilania, gdy silnik nie pracuje,
spowoduje rozładowanie
akumulatora. Dodatkowo gniazda są
wyłączane w przypadku niskiego
napięcia akumulatora pojazdu.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej zgodności elektromagnetycznej.Przestroga
Do gniazdka nie należy podłączać żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 139.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

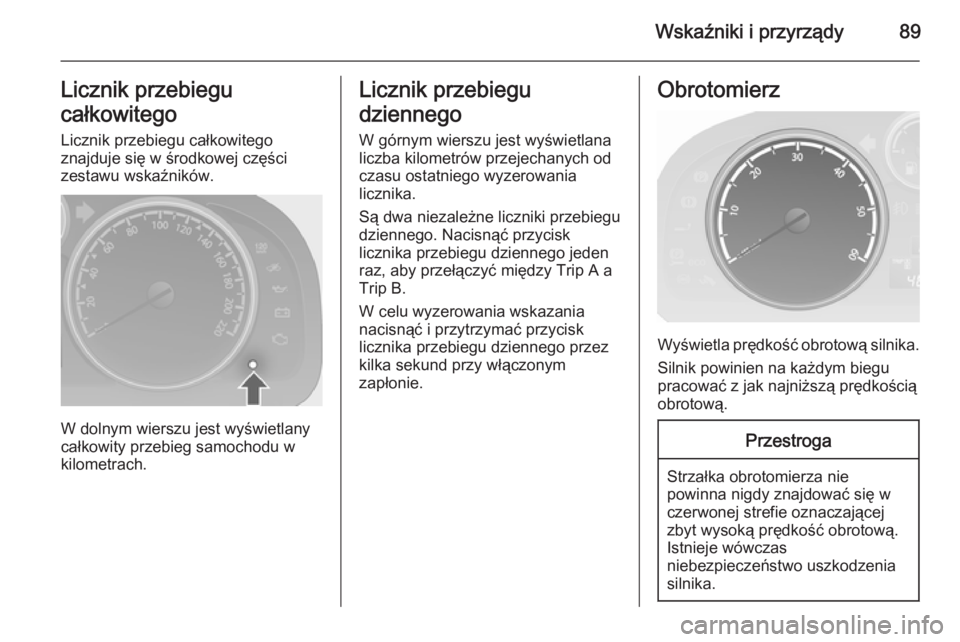

Wskaźniki i przyrządy89Licznik przebiegu
całkowitego Licznik przebiegu całkowitego
znajduje się w środkowej części
zestawu wskaźników.
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w kilometrach.
Licznik przebiegu
dziennego W górnym wierszu jest wyświetlana
liczba kilometrów przejechanych od
czasu ostatniego wyzerowania
licznika.
Są dwa niezależne liczniki przebiegu
dziennego. Nacisnąć przycisk
licznika przebiegu dziennego jeden
raz, aby przełączyć między Trip A a
Trip B.
W celu wyzerowania wskazania
nacisnąć i przytrzymać przycisk
licznika przebiegu dziennego przez
kilka sekund przy włączonym
zapłonie.Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

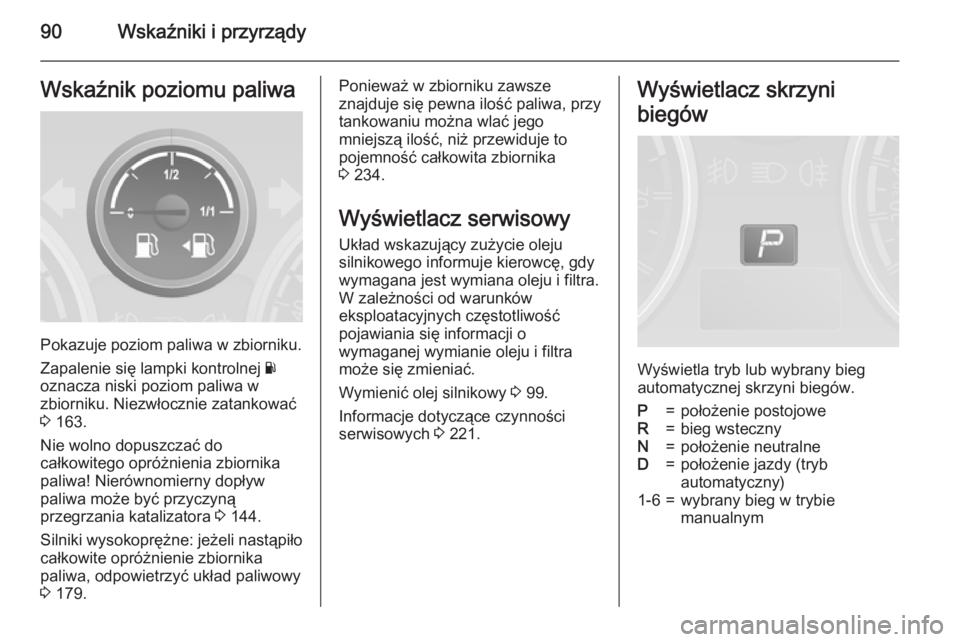

90Wskaźniki i przyrządyWskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w zbiorniku. Niezwłocznie zatankować
3 163.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa! Nierównomierny dopływ
paliwa może być przyczyną
przegrzania katalizatora 3 144.
Silniki wysokoprężne: jeżeli nastąpiło
całkowite opróżnienie zbiornika
paliwa, odpowietrzyć układ paliwowy
3 179.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
3 234.
Wyświetlacz serwisowy Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Wymienić olej silnikowy 3 99.
Informacje dotyczące czynności
serwisowych 3 221.Wyświetlacz skrzyni
biegów
Wyświetla tryb lub wybrany bieg
automatycznej skrzyni biegów.
P=położenie postojoweR=bieg wstecznyN=położenie neutralneD=położenie jazdy (tryb
automatyczny)1-6=wybrany bieg w trybie
manualnym

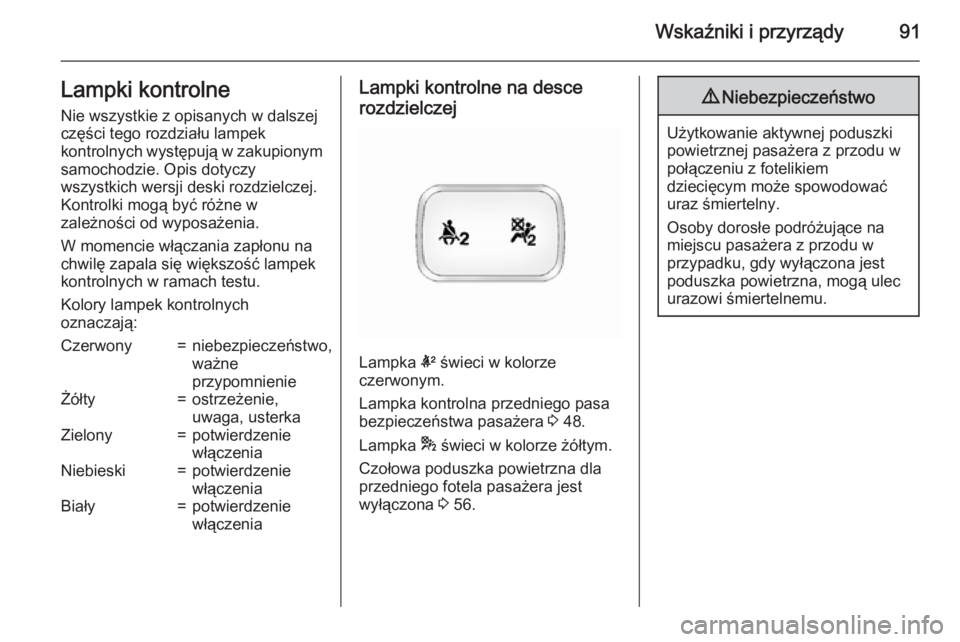

Wskaźniki i przyrządy91Lampki kontrolneNie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia.
W momencie włączania zapłonu na chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony=niebezpieczeństwo,
ważne
przypomnienieŻółty=ostrzeżenie,
uwaga, usterkaZielony=potwierdzenie
włączeniaNiebieski=potwierdzenie
włączeniaBiały=potwierdzenie
włączeniaLampki kontrolne na desce
rozdzielczej
Lampka k świeci w kolorze
czerwonym.
Lampka kontrolna przedniego pasa
bezpieczeństwa pasażera 3 48.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 56.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.

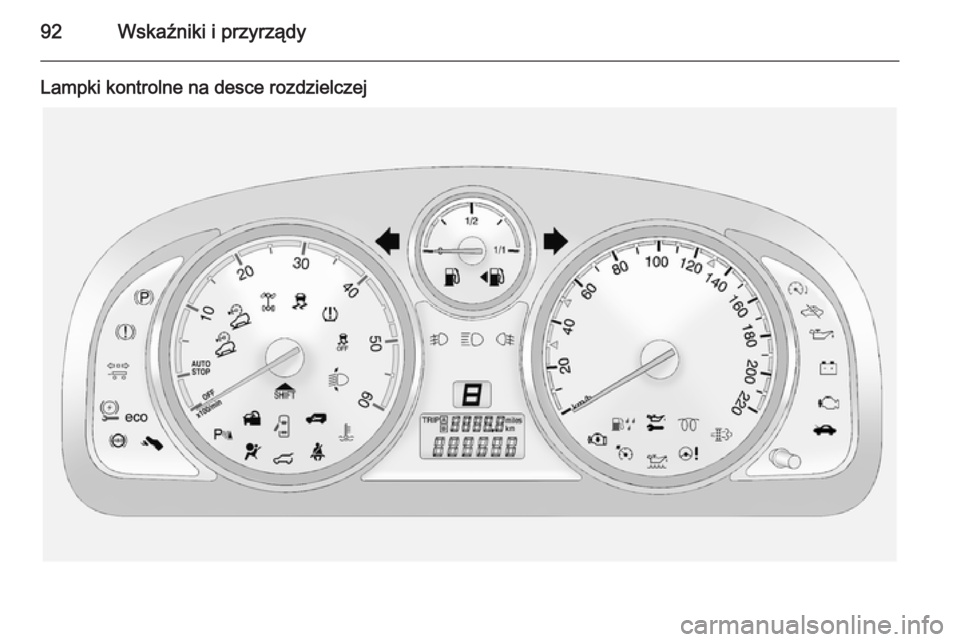

92Wskaźniki i przyrządy
Lampki kontrolne na desce rozdzielczej

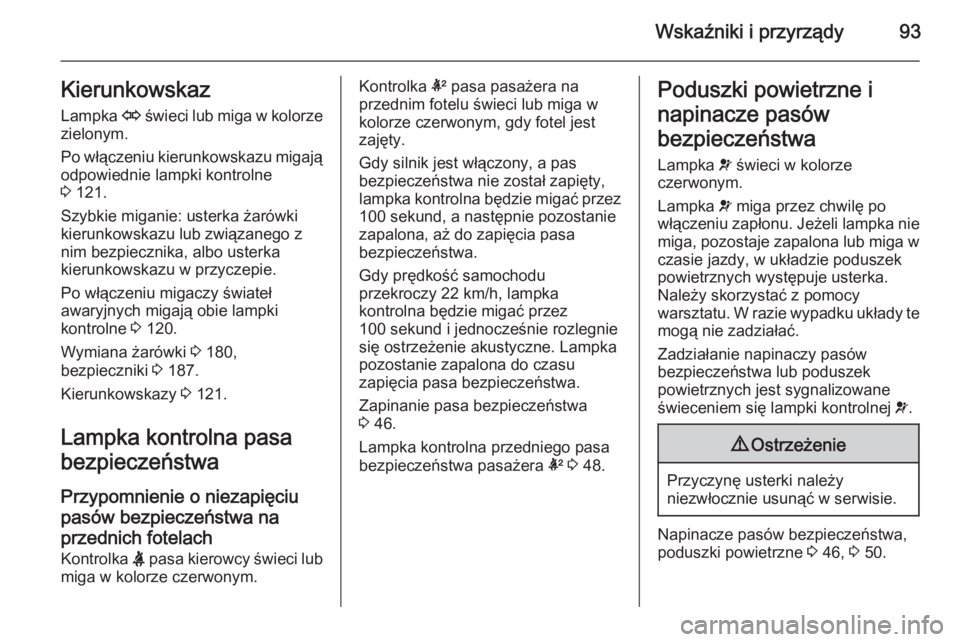

Wskaźniki i przyrządy93Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.
Po włączeniu kierunkowskazu migają odpowiednie lampki kontrolne
3 121.
Szybkie miganie: usterka żarówki
kierunkowskazu lub związanego z
nim bezpiecznika, albo usterka
kierunkowskazu w przyczepie.
Po włączeniu migaczy świateł
awaryjnych migają obie lampki
kontrolne 3 120.
Wymiana żarówki 3 180,
bezpieczniki 3 187.
Kierunkowskazy 3 121.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa na
przednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Gdy silnik jest włączony, a pas
bezpieczeństwa nie został zapięty,
lampka kontrolna będzie migać przez
100 sekund, a następnie pozostanie
zapalona, aż do zapięcia pasa
bezpieczeństwa.
Gdy prędkość samochodu
przekroczy 22 km/h, lampka
kontrolna będzie migać przez
100 sekund i jednocześnie rozlegnie
się ostrzeżenie akustyczne. Lampka
pozostanie zapalona do czasu
zapięcia pasa bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 46.
Lampka kontrolna przedniego pasa
bezpieczeństwa pasażera k 3 48.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Lampka v miga przez chwilę po
włączeniu zapłonu. Jeżeli lampka nie
miga, pozostaje zapalona lub miga w czasie jazdy, w układzie poduszek
powietrznych występuje usterka. Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 46, 3 50.

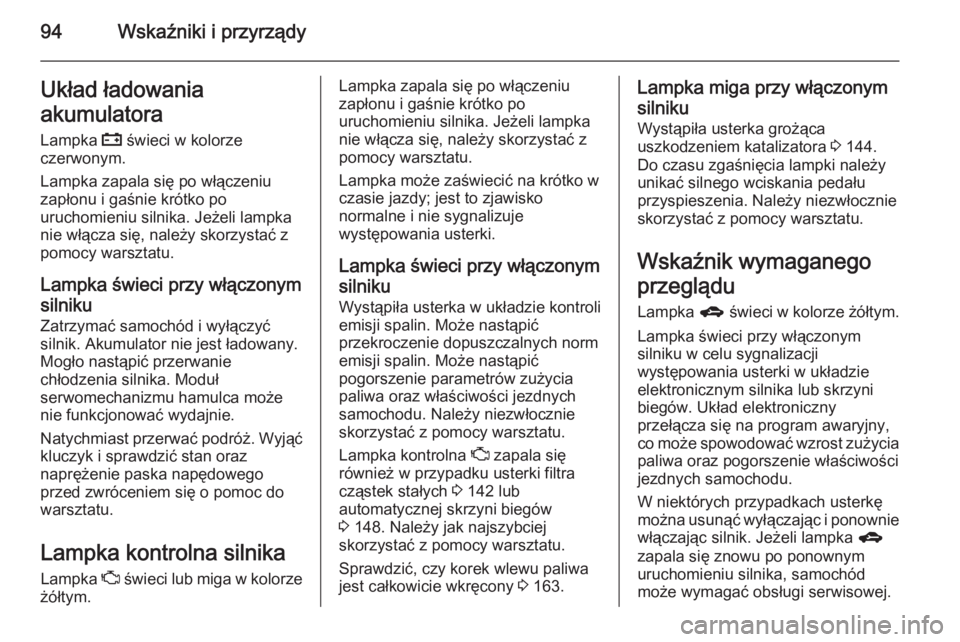

94Wskaźniki i przyrządyUkład ładowania
akumulatora Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci przy włączonymsilniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie.
Natychmiast przerwać podróż. Wyjąć
kluczyk i sprawdzić stan oraz
naprężenie paska napędowego
przed zwróceniem się o pomoc do
warsztatu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka może zaświecić na krótko w
czasie jazdy; jest to zjawisko
normalne i nie sygnalizuje
występowania usterki.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Może nastąpić
pogorszenie parametrów zużycia
paliwa oraz właściwości jezdnych
samochodu. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka kontrolna Z zapala się
również w przypadku usterki filtra
cząstek stałych 3 142 lub
automatycznej skrzyni biegów
3 148. Należy jak najszybciej
skorzystać z pomocy warsztatu.
Sprawdzić, czy korek wlewu paliwa
jest całkowicie wkręcony 3 163.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora 3 144.
Do czasu zgaśnięcia lampki należy
unikać silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu Lampka g świeci w kolorze żółtym.
Lampka świeci przy włączonym
silniku w celu sygnalizacji
występowania usterki w układzie
elektronicznym silnika lub skrzyni
biegów. Układ elektroniczny
przełącza się na program awaryjny,
co może spowodować wzrost zużycia
paliwa oraz pogorszenie właściwości
jezdnych samochodu.
W niektórych przypadkach usterkę
można usunąć wyłączając i ponownie włączając silnik. Jeżeli lampka g
zapala się znowu po ponownym
uruchomieniu silnika, samochód
może wymagać obsługi serwisowej.
