2015 OPEL ANTARA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu175

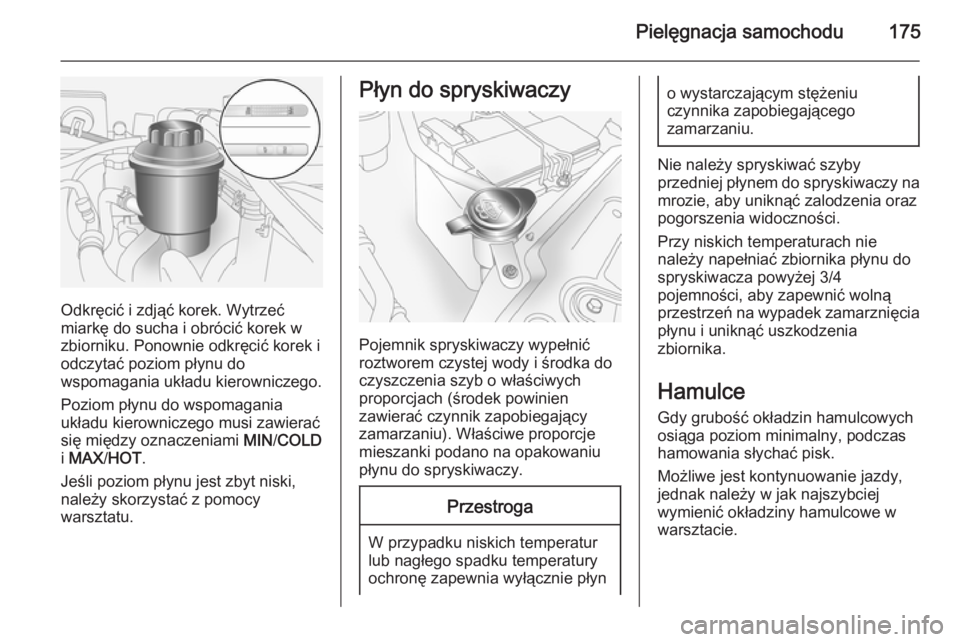

Odkręcić i zdjąć korek. Wytrzeć
miarkę do sucha i obrócić korek w
zbiorniku. Ponownie odkręcić korek i odczytać poziom płynu do
wspomagania układu kierowniczego.
Poziom płynu do wspomagania
układu kierowniczego musi zawierać
się między oznaczeniami MIN/COLD
i MAX /HOT .
Jeśli poziom płynu jest zbyt niski,
należy skorzystać z pomocy
warsztatu.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu). Właściwe proporcje
mieszanki podano na opakowaniu
płynu do spryskiwaczy.
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Nie należy spryskiwać szyby przedniej płynem do spryskiwaczy na
mrozie, aby uniknąć zalodzenia oraz
pogorszenia widoczności.
Przy niskich temperaturach nie
należy napełniać zbiornika płynu do
spryskiwacza powyżej 3/4
pojemności, aby zapewnić wolną
przestrzeń na wypadek zamarznięcia płynu i uniknąć uszkodzenia
zbiornika.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.

176Pielęgnacja samochodu
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.

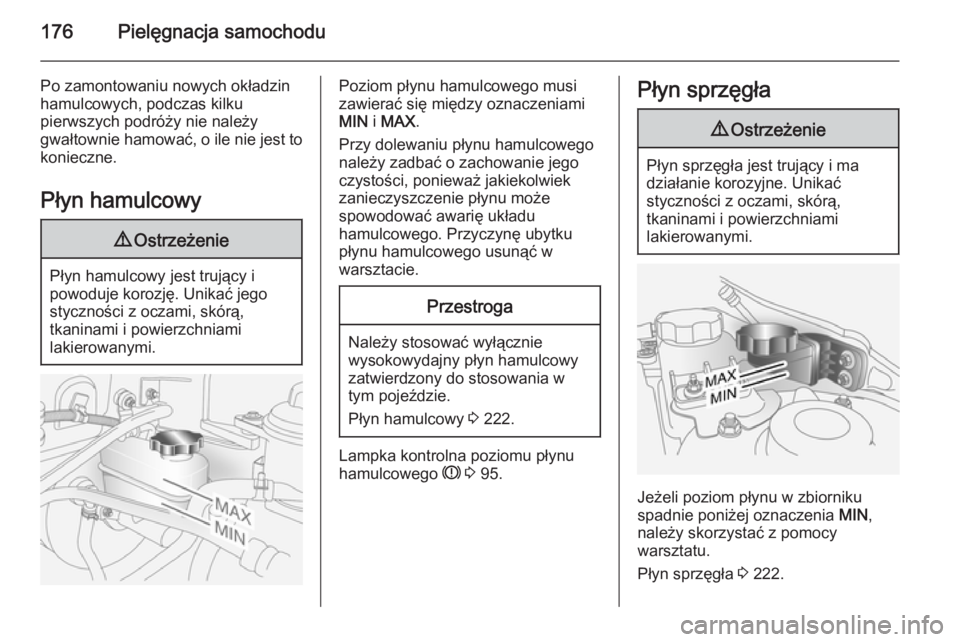

Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.Przestroga
Należy stosować wyłącznie
wysokowydajny płyn hamulcowy
zatwierdzony do stosowania w
tym pojeździe.
Płyn hamulcowy 3 222.
Lampka kontrolna poziomu płynu
hamulcowego R 3 95.
Płyn sprzęgła9 Ostrzeżenie
Płyn sprzęgła jest trujący i ma
działanie korozyjne. Unikać
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Jeżeli poziom płynu w zbiorniku
spadnie poniżej oznaczenia MIN,
należy skorzystać z pomocy
warsztatu.
Płyn sprzęgła 3 222.

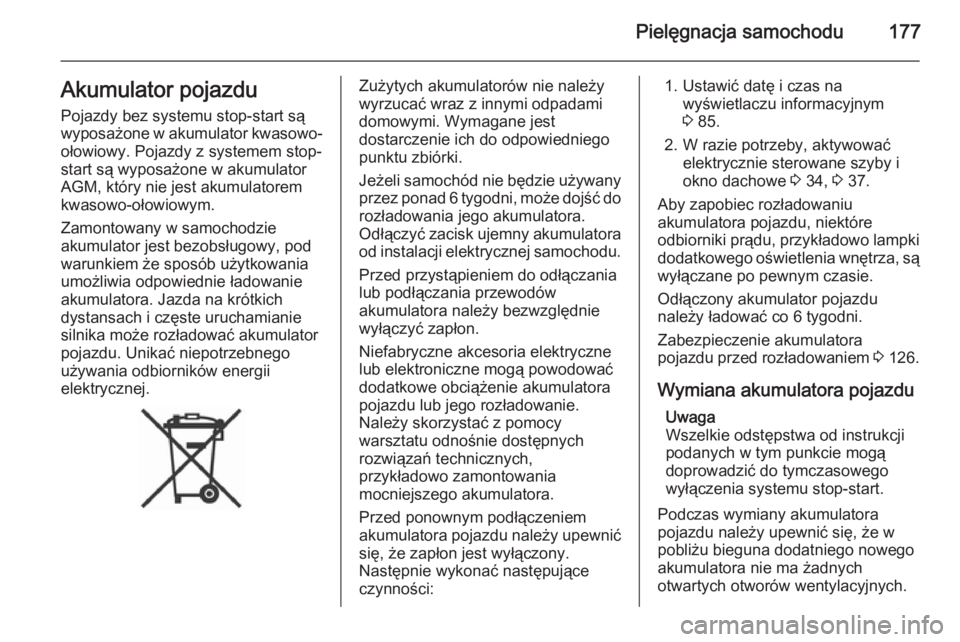

Pielęgnacja samochodu177Akumulator pojazdu
Pojazdy bez systemu stop-start są
wyposażone w akumulator kwasowo- ołowiowy. Pojazdy z systemem stop-
start są wyposażone w akumulator
AGM, który nie jest akumulatorem
kwasowo-ołowiowym.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator
pojazdu. Unikać niepotrzebnego
używania odbiorników energii
elektrycznej.Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Jeżeli samochód nie będzie używany przez ponad 6 tygodni, może dojść dorozładowania jego akumulatora.
Odłączyć zacisk ujemny akumulatora
od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Niefabryczne akcesoria elektryczne
lub elektroniczne mogą powodować
dodatkowe obciążenie akumulatora
pojazdu lub jego rozładowanie.
Należy skorzystać z pomocy
warsztatu odnośnie dostępnych
rozwiązań technicznych,
przykładowo zamontowania
mocniejszego akumulatora.
Przed ponownym podłączeniem
akumulatora pojazdu należy upewnić
się, że zapłon jest wyłączony.
Następnie wykonać następujące
czynności:1. Ustawić datę i czas na wyświetlaczu informacyjnym
3 85.
2. W razie potrzeby, aktywować elektrycznie sterowane szyby i
okno dachowe 3 34, 3 37.
Aby zapobiec rozładowaniu
akumulatora pojazdu, niektóre
odbiorniki prądu, przykładowo lampki
dodatkowego oświetlenia wnętrza, są
wyłączane po pewnym czasie.
Odłączony akumulator pojazdu
należy ładować co 6 tygodni.
Zabezpieczenie akumulatora
pojazdu przed rozładowaniem 3 126.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.

178Pielęgnacja samochodu
Jeśli w tym miejscu znajduje się otwórwentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.
Używać wyłącznie akumulatorów,
które umożliwiają zamontowanie nad
nimi skrzynki bezpieczników.
W pojazdach z systemem stop-start,
akumulatory typu AGM (Absorptive
Glass Mat) należy wymieniać na
akumulatory tego samego typu
(AGM).Akumulator typu AGM można
rozpoznać po umieszczonej na nim
etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów firmy
Opel.
Uwaga
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może
spowodować pogorszenie działania
systemu stop-start.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 139.
Ładowanie akumulatora
pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 213.
Naklejka ostrzegawcza
Znaczenie symboli: ■ Unikać iskier, otwartego ognia i palenia tytoniu.
■ Zawsze chronić oczy. Wybuchowe gazy mogą doprowadzić do utraty
wzroku lub obrażeń.

Pielęgnacja samochodu179
■ Akumulator przechowywać wmiejscu niedostępnym dla dzieci.
■ Akumulator pojazdu zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.
■ Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
■ W sąsiedztwie akumulatora pojazdu mogą występować
wybuchowe gazy.

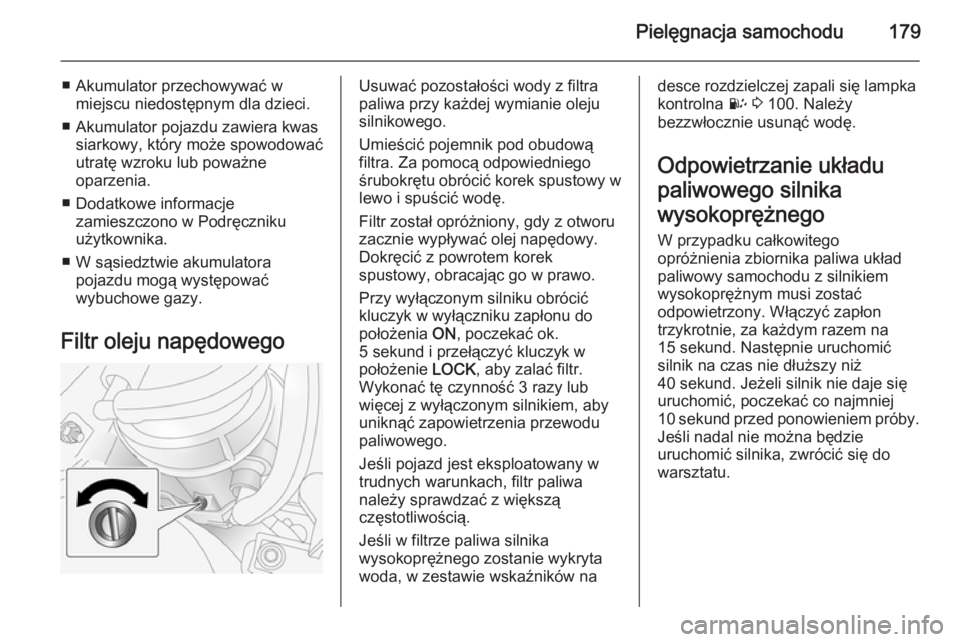

Filtr oleju napędowegoUsuwać pozostałości wody z filtra
paliwa przy każdej wymianie oleju
silnikowego.
Umieścić pojemnik pod obudową
filtra. Za pomocą odpowiedniego śrubokrętu obrócić korek spustowy w lewo i spuścić wodę.
Filtr został opróżniony, gdy z otworu
zacznie wypływać olej napędowy.
Dokręcić z powrotem korek
spustowy, obracając go w prawo.
Przy wyłączonym silniku obrócić kluczyk w wyłączniku zapłonu do
położenia ON, poczekać ok.
5 sekund i przełączyć kluczyk w
położenie LOCK, aby zalać filtr.
Wykonać tę czynność 3 razy lub
więcej z wyłączonym silnikiem, aby
uniknąć zapowietrzenia przewodu
paliwowego.
Jeśli pojazd jest eksploatowany w trudnych warunkach, filtr paliwa
należy sprawdzać z większą
częstotliwością.
Jeśli w filtrze paliwa silnika
wysokoprężnego zostanie wykryta woda, w zestawie wskaźników nadesce rozdzielczej zapali się lampka
kontrolna U 3 100. Należy
bezzwłocznie usunąć wodę.
Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Jeżeli silnik nie daje się
uruchomić, poczekać co najmniej
10 sekund przed ponowieniem próby. Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.

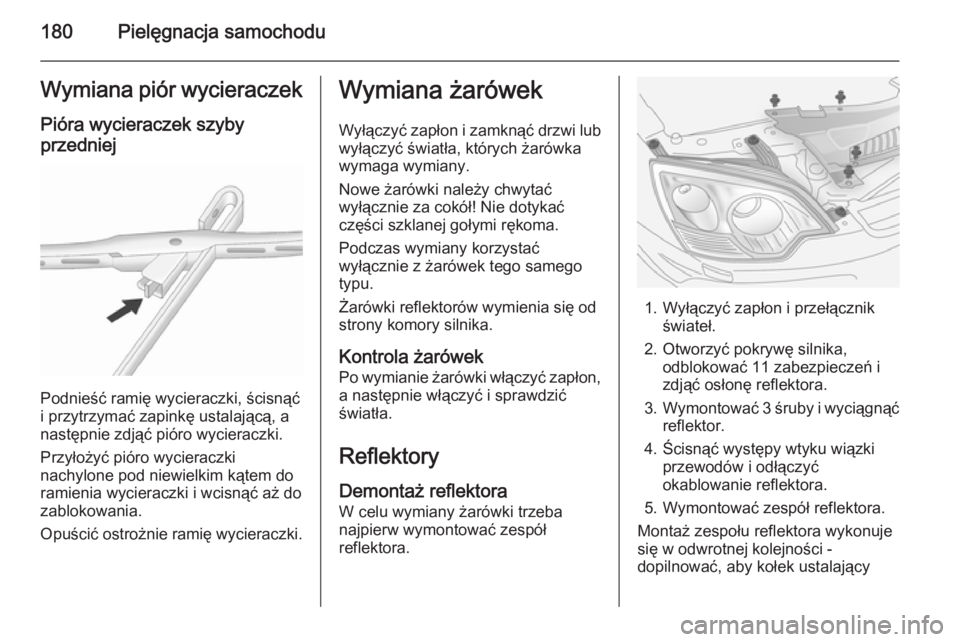

180Pielęgnacja samochoduWymiana piór wycieraczek
Pióra wycieraczek szyby przedniej
Podnieść ramię wycieraczki, ścisnąć
i przytrzymać zapinkę ustalającą, a
następnie zdjąć pióro wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zablokowania.
Opuścić ostrożnie ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory
Demontaż reflektora W celu wymiany żarówki trzeba
najpierw wymontować zespół
reflektora.
1. Wyłączyć zapłon i przełącznik świateł.
2. Otworzyć pokrywę silnika, odblokować 11 zabezpieczeń i
zdjąć osłonę reflektora.
3. Wymontować 3 śruby i wyciągnąć
reflektor.
4. Ścisnąć występy wtyku wiązki przewodów i odłączyć
okablowanie reflektora.
5. Wymontować zespół reflektora.
Montaż zespołu reflektora wykonuje
się w odwrotnej kolejności -
dopilnować, aby kołek ustalający

Pielęgnacja samochodu181
znajdował się w jednej linii z jego
gniazdem. Nie wolno nadmiernie
dokręcać śrub lub zabezpieczeń.

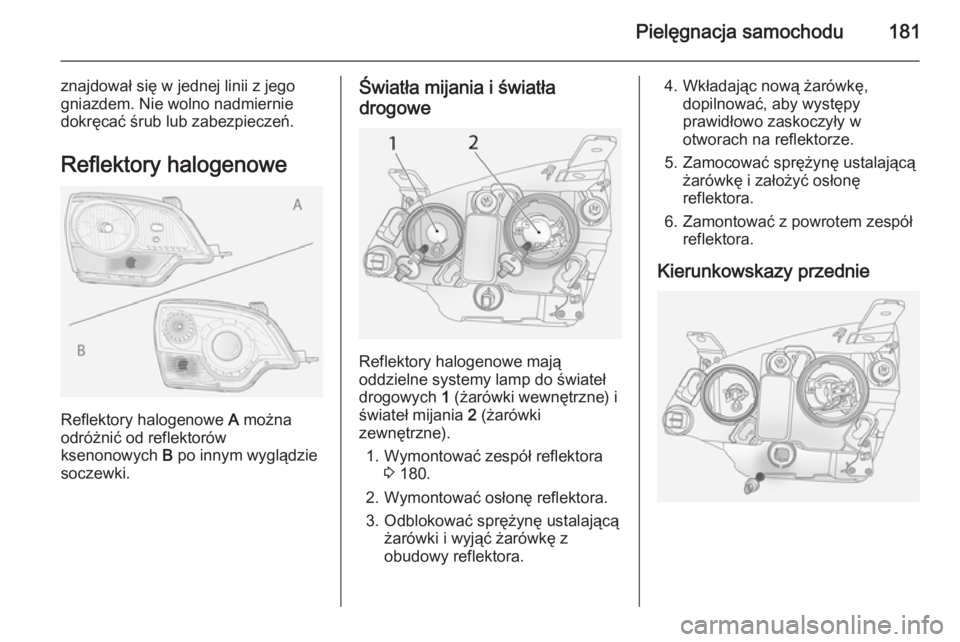

Reflektory halogenowe
Reflektory halogenowe A można
odróżnić od reflektorów
ksenonowych B po innym wyglądzie
soczewki.
Światła mijania i światła
drogowe
Reflektory halogenowe mają
oddzielne systemy lamp do świateł
drogowych 1 (żarówki wewnętrzne) i
świateł mijania 2 (żarówki
zewnętrzne).
1. Wymontować zespół reflektora 3 180.
2. Wymontować osłonę reflektora. 3. Odblokować sprężynę ustalającą żarówki i wyjąć żarówkę z
obudowy reflektora.
4. Wkładając nową żarówkę, dopilnować, aby występy
prawidłowo zaskoczyły w
otworach na reflektorze.
5. Zamocować sprężynę ustalającą żarówkę i założyć osłonę
reflektora.
6. Zamontować z powrotem zespół reflektora.
Kierunkowskazy przednie

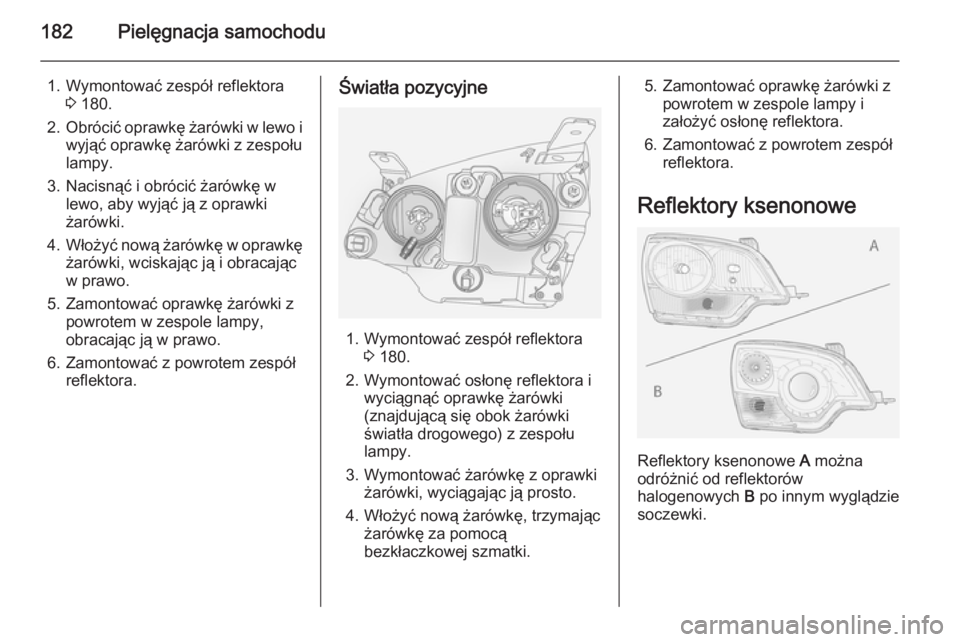

182Pielęgnacja samochodu
1. Wymontować zespół reflektora3 180.
2. Obrócić oprawkę żarówki w lewo i
wyjąć oprawkę żarówki z zespołu
lampy.
3. Nacisnąć i obrócić żarówkę w lewo, aby wyjąć ją z oprawki
żarówki.
4. Włożyć nową żarówkę w oprawkę
żarówki, wciskając ją i obracając
w prawo.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy,
obracając ją w prawo.
6. Zamontować z powrotem zespół reflektora.Światła pozycyjne
1. Wymontować zespół reflektora3 180.
2. Wymontować osłonę reflektora i wyciągnąć oprawkę żarówki
(znajdującą się obok żarówki
światła drogowego) z zespołu
lampy.
3. Wymontować żarówkę z oprawki żarówki, wyciągając ją prosto.
4. Włożyć nową żarówkę, trzymając żarówkę za pomocą
bezkłaczkowej szmatki.
5. Zamontować oprawkę żarówki z powrotem w zespole lampy i
założyć osłonę reflektora.
6. Zamontować z powrotem zespół reflektora.
Reflektory ksenonowe
Reflektory ksenonowe A można
odróżnić od reflektorów
halogenowych B po innym wyglądzie
soczewki.
