2015 OPEL ANTARA Instrukcja obsługi (in Polish)

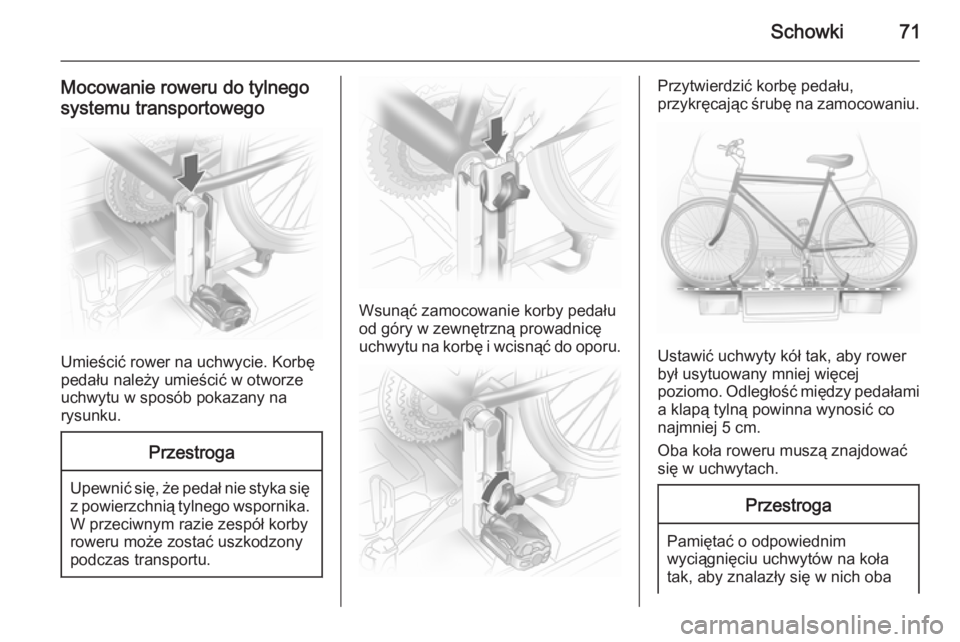

Schowki71
Mocowanie roweru do tylnego
systemu transportowego
Umieścić rower na uchwycie. Korbę
pedału należy umieścić w otworze uchwytu w sposób pokazany na
rysunku.
Przestroga
Upewnić się, że pedał nie styka się z powierzchnią tylnego wspornika.
W przeciwnym razie zespół korby
roweru może zostać uszkodzony
podczas transportu.
Wsunąć zamocowanie korby pedału
od góry w zewnętrzną prowadnicę
uchwytu na korbę i wcisnąć do oporu.
Przytwierdzić korbę pedału,
przykręcając śrubę na zamocowaniu.
Ustawić uchwyty kół tak, aby rower
był usytuowany mniej więcej
poziomo. Odległość między pedałami a klapą tylną powinna wynosić co
najmniej 5 cm.
Oba koła roweru muszą znajdować
się w uchwytach.
Przestroga
Pamiętać o odpowiednim
wyciągnięciu uchwytów na koła
tak, aby znalazły się w nich oba

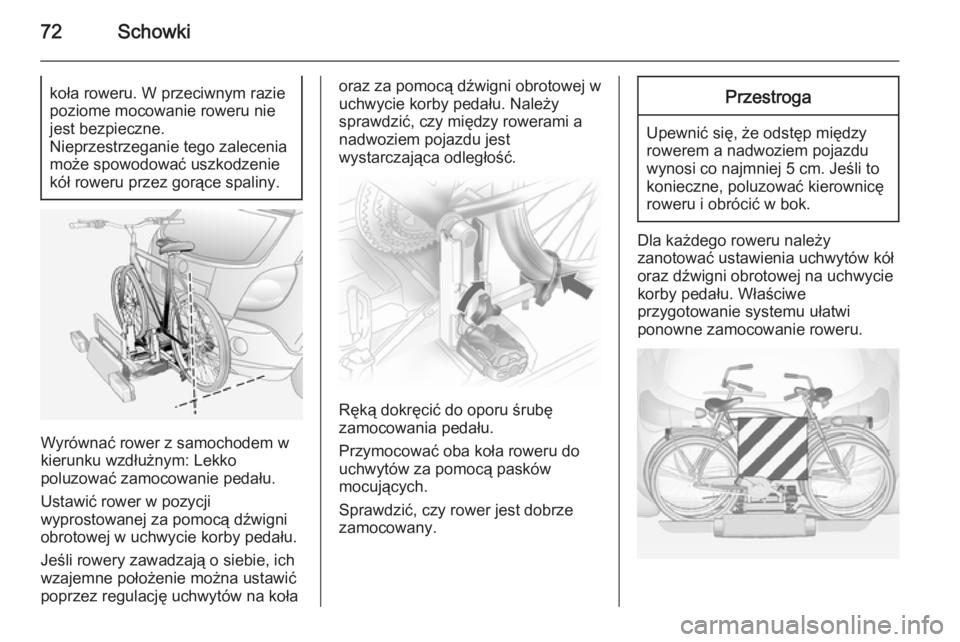

72Schowkikoła roweru. W przeciwnym razie
poziome mocowanie roweru nie
jest bezpieczne.
Nieprzestrzeganie tego zalecenia
może spowodować uszkodzenie
kół roweru przez gorące spaliny.
Wyrównać rower z samochodem w
kierunku wzdłużnym: Lekko
poluzować zamocowanie pedału.
Ustawić rower w pozycji
wyprostowanej za pomocą dźwigni obrotowej w uchwycie korby pedału.
Jeśli rowery zawadzają o siebie, ich
wzajemne położenie można ustawić
poprzez regulację uchwytów na koła
oraz za pomocą dźwigni obrotowej w
uchwycie korby pedału. Należy
sprawdzić, czy między rowerami a
nadwoziem pojazdu jest
wystarczająca odległość.
Ręką dokręcić do oporu śrubę
zamocowania pedału.
Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
Sprawdzić, czy rower jest dobrze
zamocowany.
Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Dla każdego roweru należy
zanotować ustawienia uchwytów kół
oraz dźwigni obrotowej na uchwycie
korby pedału. Właściwe
przygotowanie systemu ułatwi
ponowne zamocowanie roweru.

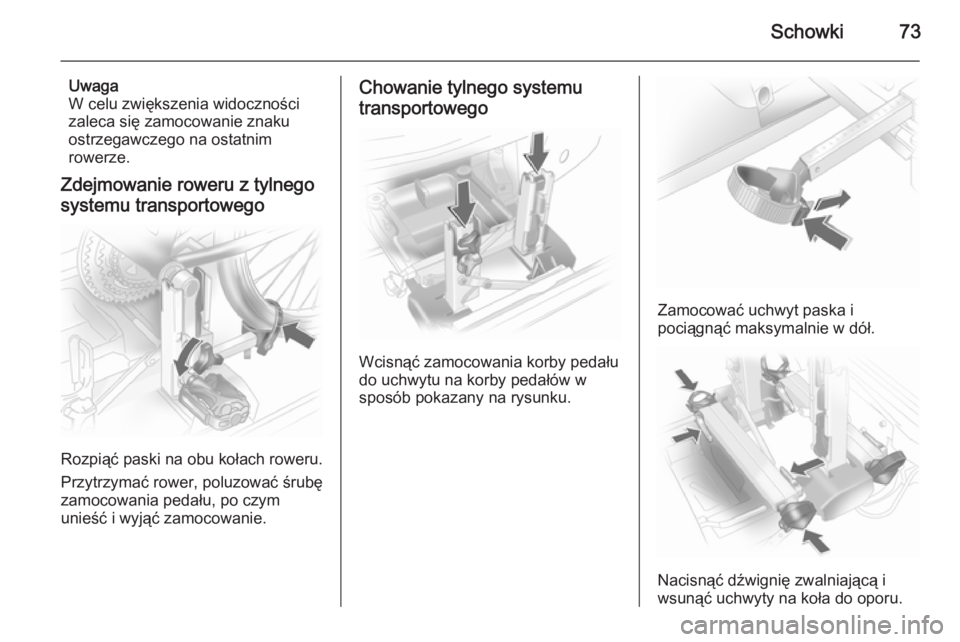

Schowki73
Uwaga
W celu zwiększenia widoczności zaleca się zamocowanie znaku
ostrzegawczego na ostatnim
rowerze.
Zdejmowanie roweru z tylnego
systemu transportowego
Rozpiąć paski na obu kołach roweru.
Przytrzymać rower, poluzować śrubę
zamocowania pedału, po czym
unieść i wyjąć zamocowanie.
Chowanie tylnego systemu
transportowego
Wcisnąć zamocowania korby pedału
do uchwytu na korby pedałów w
sposób pokazany na rysunku.
Zamocować uchwyt paska i
pociągnąć maksymalnie w dół.
Nacisnąć dźwignię zwalniającą i
wsunąć uchwyty na koła do oporu.

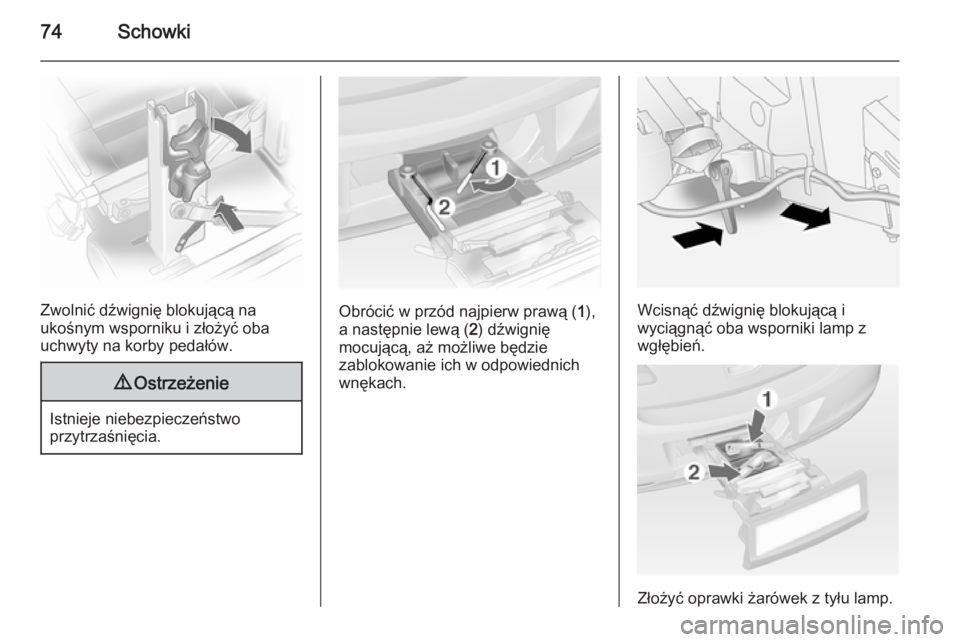

74Schowki
Zwolnić dźwignię blokującą na
ukośnym wsporniku i złożyć oba
uchwyty na korby pedałów.
9 Ostrzeżenie
Istnieje niebezpieczeństwo
przytrzaśnięcia.
Obrócić w przód najpierw prawą ( 1),
a następnie lewą ( 2) dźwignię
mocującą, aż możliwe będzie
zablokowanie ich w odpowiednich
wnękach.Wcisnąć dźwignię blokującą i
wyciągnąć oba wsporniki lamp z
wgłębień.
Złożyć oprawki żarówek z tyłu lamp.

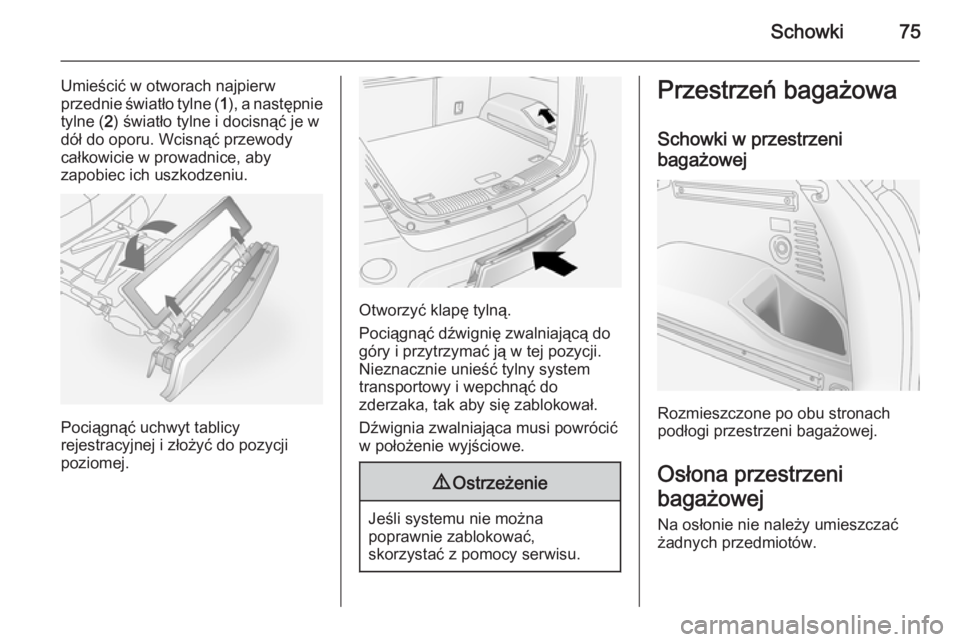

Schowki75
Umieścić w otworach najpierw
przednie światło tylne ( 1), a następnie
tylne ( 2) światło tylne i docisnąć je w
dół do oporu. Wcisnąć przewody
całkowicie w prowadnice, aby
zapobiec ich uszkodzeniu.
Pociągnąć uchwyt tablicy
rejestracyjnej i złożyć do pozycji
poziomej.
Otworzyć klapę tylną.
Pociągnąć dźwignię zwalniającą do góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Schowki w przestrzeni
bagażowej
Rozmieszczone po obu stronach
podłogi przestrzeni bagażowej.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać żadnych przedmiotów.

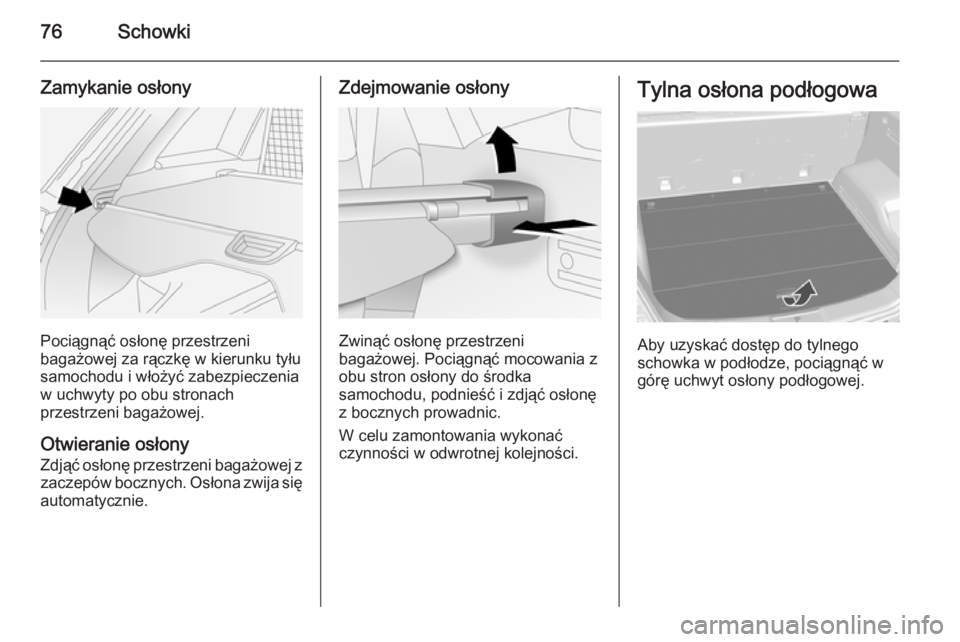

76Schowki
Zamykanie osłony
Pociągnąć osłonę przestrzeni
bagażowej za rączkę w kierunku tyłu
samochodu i włożyć zabezpieczenia
w uchwyty po obu stronach
przestrzeni bagażowej.
Otwieranie osłony
Zdjąć osłonę przestrzeni bagażowej z zaczepów bocznych. Osłona zwija się
automatycznie.
Zdejmowanie osłony
Zwinąć osłonę przestrzeni
bagażowej. Pociągnąć mocowania z
obu stron osłony do środka
samochodu, podnieść i zdjąć osłonę
z bocznych prowadnic.
W celu zamontowania wykonać
czynności w odwrotnej kolejności.
Tylna osłona podłogowa
Aby uzyskać dostęp do tylnego
schowka w podłodze, pociągnąć w
górę uchwyt osłony podłogowej.

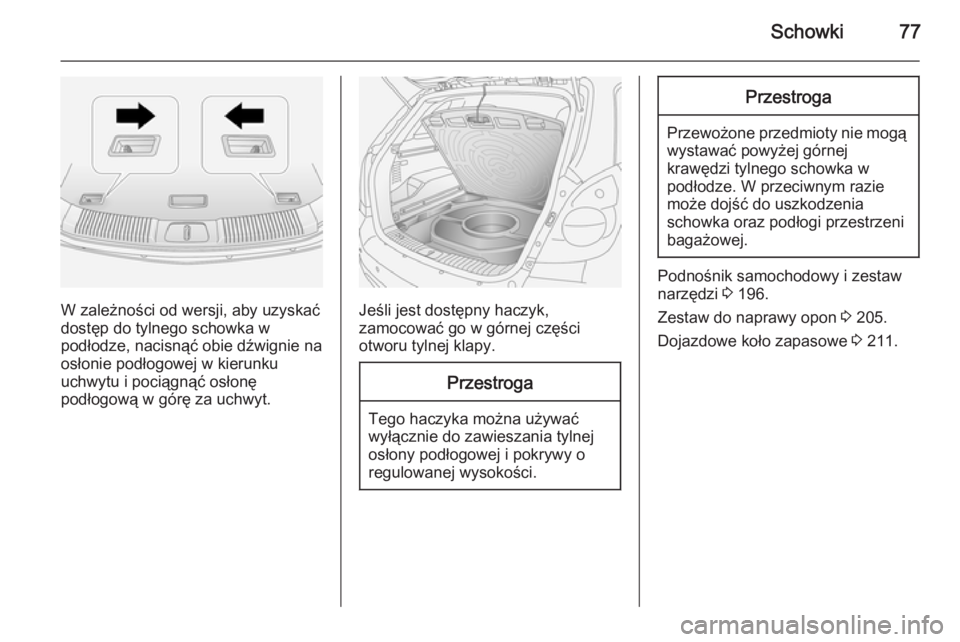

Schowki77
W zależności od wersji, aby uzyskać
dostęp do tylnego schowka w
podłodze, nacisnąć obie dźwignie na osłonie podłogowej w kierunku
uchwytu i pociągnąć osłonę
podłogową w górę za uchwyt.Jeśli jest dostępny haczyk,
zamocować go w górnej części
otworu tylnej klapy.
Przestroga
Tego haczyka można używać
wyłącznie do zawieszania tylnej osłony podłogowej i pokrywy o
regulowanej wysokości.
Przestroga
Przewożone przedmioty nie mogą wystawać powyżej górnej
krawędzi tylnego schowka w
podłodze. W przeciwnym razie
może dojść do uszkodzenia
schowka oraz podłogi przestrzeni
bagażowej.
Podnośnik samochodowy i zestaw
narzędzi 3 196.
Zestaw do naprawy opon 3 205.
Dojazdowe koło zapasowe 3 211.

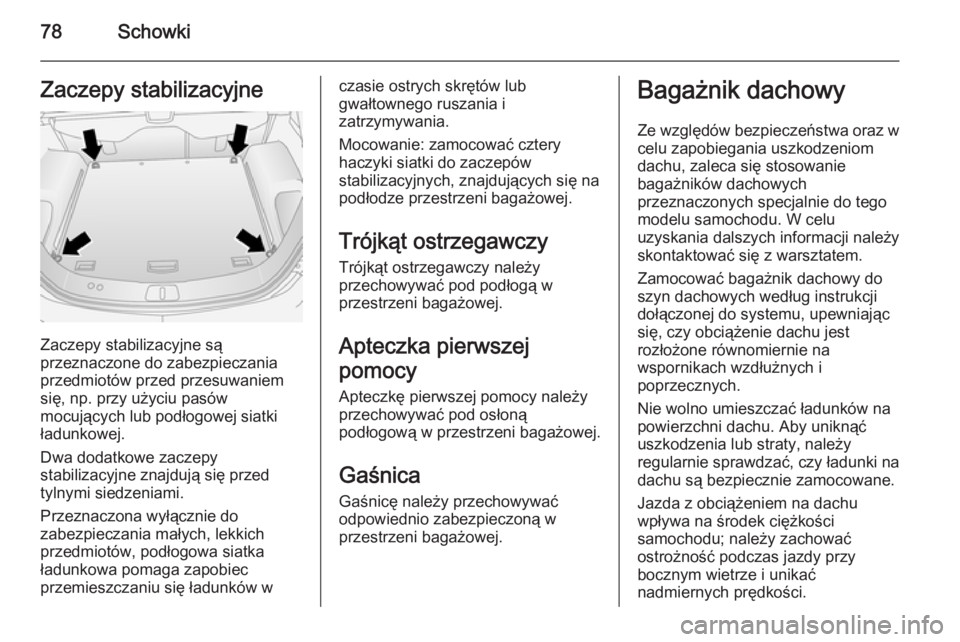

78SchowkiZaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub podłogowej siatki
ładunkowej.
Dwa dodatkowe zaczepy
stabilizacyjne znajdują się przed
tylnymi siedzeniami.
Przeznaczona wyłącznie do
zabezpieczania małych, lekkich
przedmiotów, podłogowa siatka
ładunkowa pomaga zapobiec
przemieszczaniu się ładunków w
czasie ostrych skrętów lub
gwałtownego ruszania i
zatrzymywania.
Mocowanie: zamocować cztery
haczyki siatki do zaczepów
stabilizacyjnych, znajdujących się na
podłodze przestrzeni bagażowej.
Trójkąt ostrzegawczy Trójkąt ostrzegawczy należy
przechowywać pod podłogą w
przestrzeni bagażowej.
Apteczka pierwszej
pomocy
Apteczkę pierwszej pomocy należy
przechowywać pod osłoną
podłogową w przestrzeni bagażowej.
Gaśnica Gaśnicę należy przechowywać
odpowiednio zabezpieczoną w
przestrzeni bagażowej.Bagażnik dachowy
Ze względów bezpieczeństwa oraz w celu zapobiegania uszkodzeniomdachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji należy skontaktować się z warsztatem.
Zamocować bagażnik dachowy do
szyn dachowych według instrukcji
dołączonej do systemu, upewniając
się, czy obciążenie dachu jest
rozłożone równomiernie na
wspornikach wzdłużnych i
poprzecznych.
Nie wolno umieszczać ładunków na
powierzchni dachu. Aby uniknąć
uszkodzenia lub straty, należy
regularnie sprawdzać, czy ładunki na
dachu są bezpiecznie zamocowane.
Jazda z obciążeniem na dachu
wpływa na środek ciężkości
samochodu; należy zachować
ostrożność podczas jazdy przy
bocznym wietrze i unikać
nadmiernych prędkości.
