2015 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Black plate (377,1)
Vue générale du compartiment moteur
Jauge d'huile moteur
Bouchon de remplissage
d'huile moteurRéservoir de liquide de frein/Réservoir
de liquide d'embrayage
Réservoir du liquide
de lave-glace
Bouchon du circuit de
refroidissementBatterie
Réservoir de liquide de
refroidissement du moteurBouchon du liquide de
direction assistéeFiltre à airPorte-fusibles
Entretien
Entretien réalisable par le propriétaire
8-19
MX-5_8EN8-EC-14E_Edition2 Page377
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (378,1)
Huile moteur
REMARQUE
Les changements d'huile moteur devraient être
faits par un concessionnaire agréé Mazda.
Reportez-vous à l'introduction (page 8-2) pour
ce qui concerne la responsabilité du
propriétaire en matière de protection de votre
investissement.
qHuile moteur recommandée
Etats-Unis et Canada
Utiliser l'huile moteur SAE 0W-20.
Se usa aceite genuino Mazda en su
vehículo Mazda. L'huile 0W-20 genuino
Mazda se recomienda para lograr
economía de combustible óptima.
Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®(Etats-Unis
uniquement).
(ILSAC)
Utiliser uniquement l'huile SAE 0W-20
“certifiées pour moteurs à essence”par le
American Petroleum Institute (API).
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.
80
60
40 20
0 –40 –20
30
100
40 20
10 0
–10 –20
–30 –40
Excepté aux Etats-Unis et au Canada
Utiliser l'huile moteur SAE 5W-20.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
8-20
Entretien
Entretien réalisable par le propriétaire
MX-5_8EN8-EC-14E_Edition2 Page378
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (379,1)

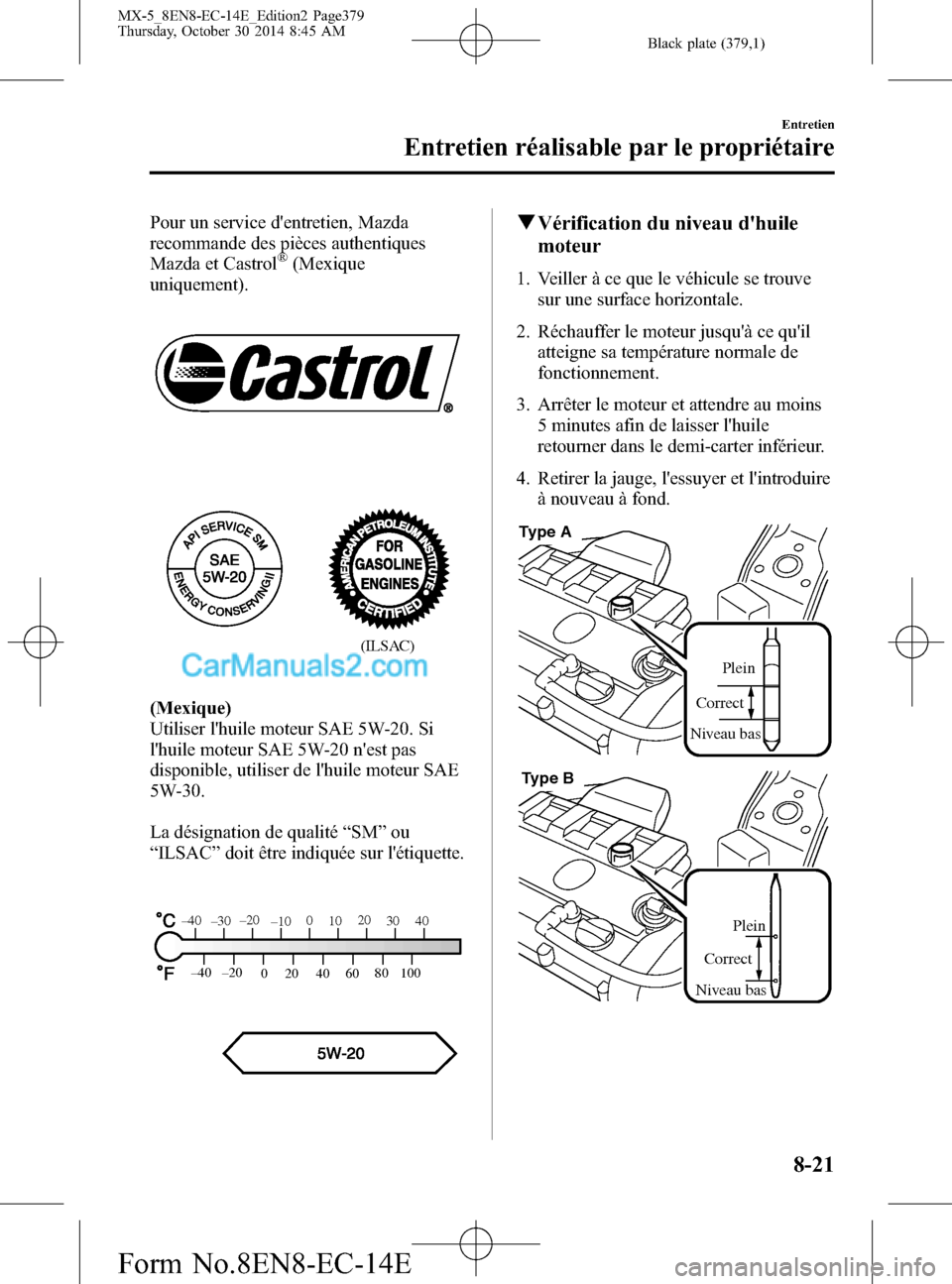

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®(Mexique
uniquement).
(ILSAC)
(Mexique)
Utiliser l'huile moteur SAE 5W-20. Si
l'huile moteur SAE 5W-20 n'est pas
disponible, utiliser de l'huile moteur SAE
5W-30.
La désignation de qualité“SM”ou
“ILSAC”doit être indiquée sur l'étiquette.
80
60
40 20
0 –40 –20
30
100
40 20
10 0
–10 –20
–30 –40
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Plein
Correct
Niveau bas
Type A
Plein
Correct
Niveau bas
Type B
Entretien
Entretien réalisable par le propriétaire
8-21
MX-5_8EN8-EC-14E_Edition2 Page379
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (380,1)
5. Retirer à nouveau la jauge et vérifier le
niveau.
Le niveau est normal si'il se trouve
entre les repères“Plein”et“Niveau
bas”.
S'il est près ou plus bas que“Niveau
bas”, ajouter assez d'huile pour porter
le niveau à“Plein”.
ATTENTION
Ne dépasser pas le niveau“Plein”.
Cela risque d'endommager le moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
La distance entre“Niveau bas”et“Plein”
sur la jauge correspond à:
Volume maximal d'huile
Litre (US qt, Imp qt) 0,75 (0,79, 0,66)
Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
8-22
Entretien
Entretien réalisable par le propriétaire
MX-5_8EN8-EC-14E_Edition2 Page380
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (381,1)
PRUDENCE
Ne pas retirer le bouchon du
circuit de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de refroidissement
du moteur devraient être faits par un
concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an―au début de
l'hiver―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.
Si le niveau se trouve au niveau ou à
proximité du repère L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroidissement après avoir
ajouté du liquide de refroidissement.
Entretien
Entretien réalisable par le propriétaire
8-23
MX-5_8EN8-EC-14E_Edition2 Page381
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (382,1)
ATTENTION
ØLe liquide de refroidissement
abîme la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
ØN'utiliser que de l'eau douce
(déminéralisée) pour le mélange
de liquide de refroidissement. De
l'eau contenant des minéraux
diminue l'efficacité du liquide de
refroidissement.
ØNe pas ajouter de l'eau
uniquement. Toujours ajouter le
mélange correct de liquide de
refroidissement.
ØLe moteur du véhicule comporte
des pièces en aluminium et elles
doivent être protégées par un
liquide à l'éthylène-glycol afin
d'éviter qu'elles ne soient
endommagées par la corrosion ou
le gel.
ØNE PAS UTILISER de liquide de
refroidissement contenant de
l'alcool, du méthanol, du borate
ou du silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
ØNE PAS MELANGER d'alcool ou de
méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
ØNe pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.ØSi l'indication“FL22”apparaît sur
ou près du bouchon du circuit de
refroidissement, il est recommandé
d'utiliser un liquide de
refroidissement de type FL-22 lors
du remplacement du liquide de
refroidissement du moteur. En
utilisant du liquide de
refroidissement autre que le FL-22
peut causer de graves dommages
au moteur et au circuit de
refroidissement.
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
8-24
Entretien
Entretien réalisable par le propriétaire
MX-5_8EN8-EC-14E_Edition2 Page382
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (383,1)
Liquide de frein/embrayage
qVérification du niveau de liquide
de frein/embrayage
PRUDENCE
Si le niveau du liquide de frein/
embrayage est bas, faire contrôler les
freins:
Un niveau de liquide de frein/
embrayage bas est dangereux.
Un niveau bas pourrait indiquer une
usure des garnitures de frein ou une
fuite du système de freinage rendant
les freins inutilisables et pourrait
résulter en un accident.
Les freins et l'embrayage utilisent le
liquide du même réservoir.
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé entre les repères MAX et MIN.
Ceci est une condition normale associée à
l'usure de garnitures des freins et
d'embrayage. Si le niveau du liquide est
excessivement bas, faire vérifier le circuit
de freinage/embrayage par un
concessionnaire agréé Mazda.
Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe
de direction assistée, ne pas utiliser le
véhicule pour de longues périodes si
le niveau de liquide de direction
assistée est bas.
Vérifier le niveau du liquide dans le
réservoir à chaque changement d'huile,
avec le moteur arrêté et froid.
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si le liquide diminue de manière
significative ou si son niveau est autour de
ou inférieur à MIN, consulter un
concessionnaire agréé Mazda pour faire
inspecter le véhicule.
Entretien
Entretien réalisable par le propriétaire
8-25
MX-5_8EN8-EC-14E_Edition2 Page383
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E

Black plate (384,1)
Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glace
sans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale ou
fédérale peut limiter l'utilisation de composés
organiques volatils (COV) qui sont
communément utilisés comme agents antigel
dans le liquide de lave-glace. Un liquide de
lave-glace avec un bas pourcentage de COV
ne doit être utilisé que s'il fournit une
protection contre le gel adéquate pour toutes
les régions et les climats où le véhicule sera
utilisé.
Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
8-26
Entretien
Entretien réalisable par le propriétaire
MX-5_8EN8-EC-14E_Edition2 Page384
Thursday, October 30 2014 8:45 AM
Form No.8EN8-EC-14E
